1、（规范性）变电站工程绿色建造评价表变电站绿色建造评价汇总应符合表A.1、变电站工程绿色策划评分应符合表A.2、变电站工程绿色设计评分应符合表A3、变电站工程绿色施工评分应符合表A.4、变电站工程绿色移交评分应符合表A.5、变电站工程加分项评分应符合表A.6。变电站工程绿色建造评价汇总表工程名称：序号评价指标指标类别安得分指标权重分项得分总权重总得分等级1绿色建造评价绿色策划绿色总体策划10%90%绿色设计策划绿色施工策划绿色监理策划绿色移交策划2绿色设计设计新进性35%设计绿色性设计创新性设计效益性3绿色施工施工管理45%环境保护与安全资源节约与循环利用绿色科技创新与应用绿色可持续发展4绿色移

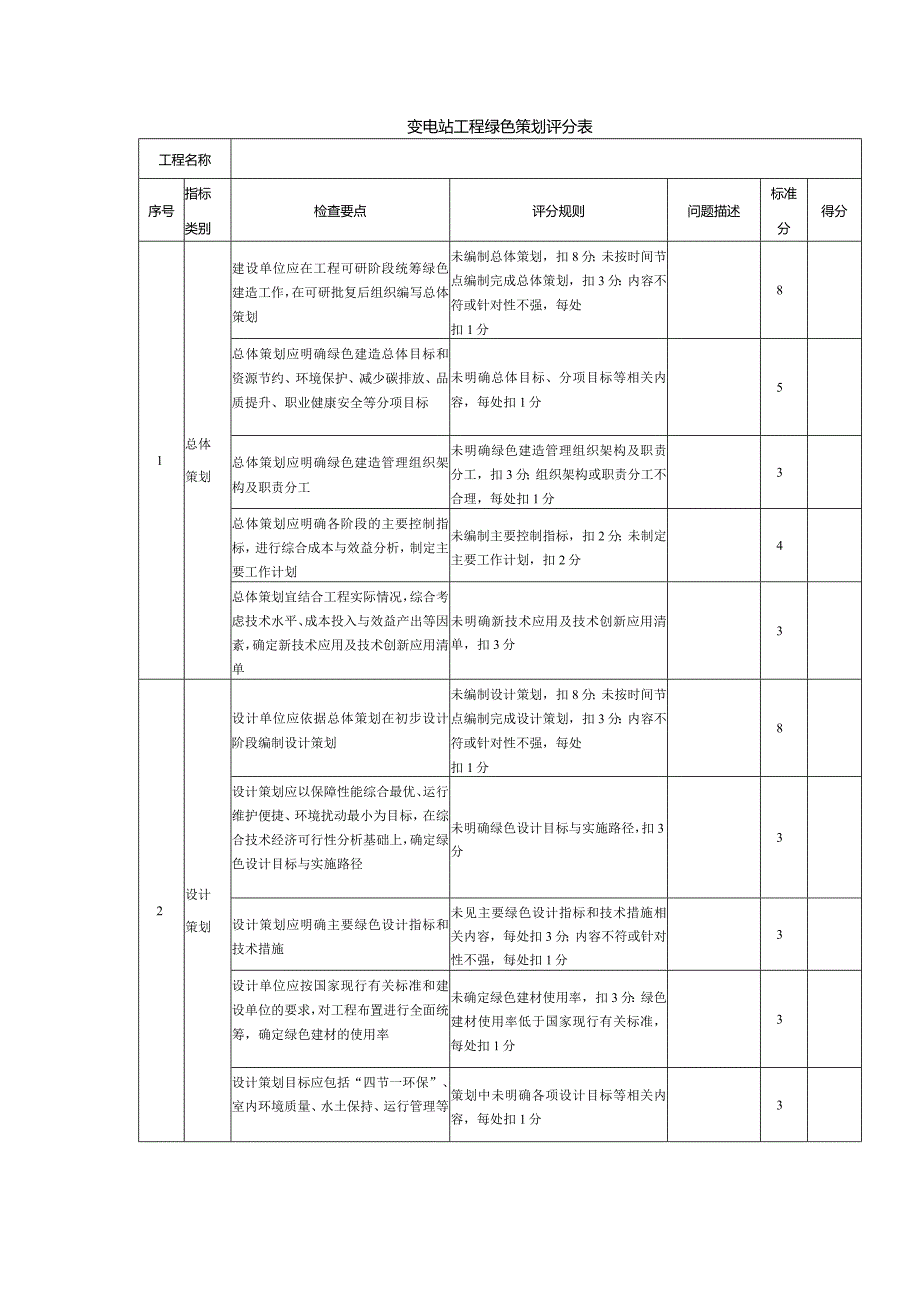

2、交绿色移交管理10%绿色效果评估监督检查5加分项技术创新科研获奖合计检查组成员:检查组组长:变电站工程绿色策划评分表工程名称序号指标类别检查要点评分规则问题描述标准分得分1总体策划建设单位应在工程可研阶段统筹绿色建造工作，在可研批复后组织编写总体策划未编制总体策划，扣8分；未按时间节点编制完成总体策划，扣3分：内容不符或针对性不强，每处扣1分8总体策划应明确绿色建造总体目标和资源节约、环境保护、减少碳排放、品质提升、职业健康安全等分项目标未明确总体目标、分项目标等相关内容，每处扣1分5总体策划应明确绿色建造管理组织架构及职责分工未明确绿色建造管理组织架构及职责分工，扣3分；组织架构或职责分工不
3、合理，每处扣1分3总体策划应明确各阶段的主要控制指标，进行综合成本与效益分析，制定主要工作计划未编制主要控制指标，扣2分；未制定主要工作计划，扣2分4总体策划宜结合工程实际情况，综合考虑技术水平、成本投入与效益产出等因素，确定新技术应用及技术创新应用清单未明确新技术应用及技术创新应用清单，扣3分32设计策划设计单位应依据总体策划在初步设计阶段编制设计策划未编制设计策划，扣8分；未按时间节点编制完成设计策划，扣3分：内容不符或针对性不强，每处扣1分8设计策划应以保障性能综合最优、运行维护便捷、环境扰动最小为目标，在综合技术经济可行性分析基础上，确定绿色设计目标与实施路径未明确绿色设计目标与实施路

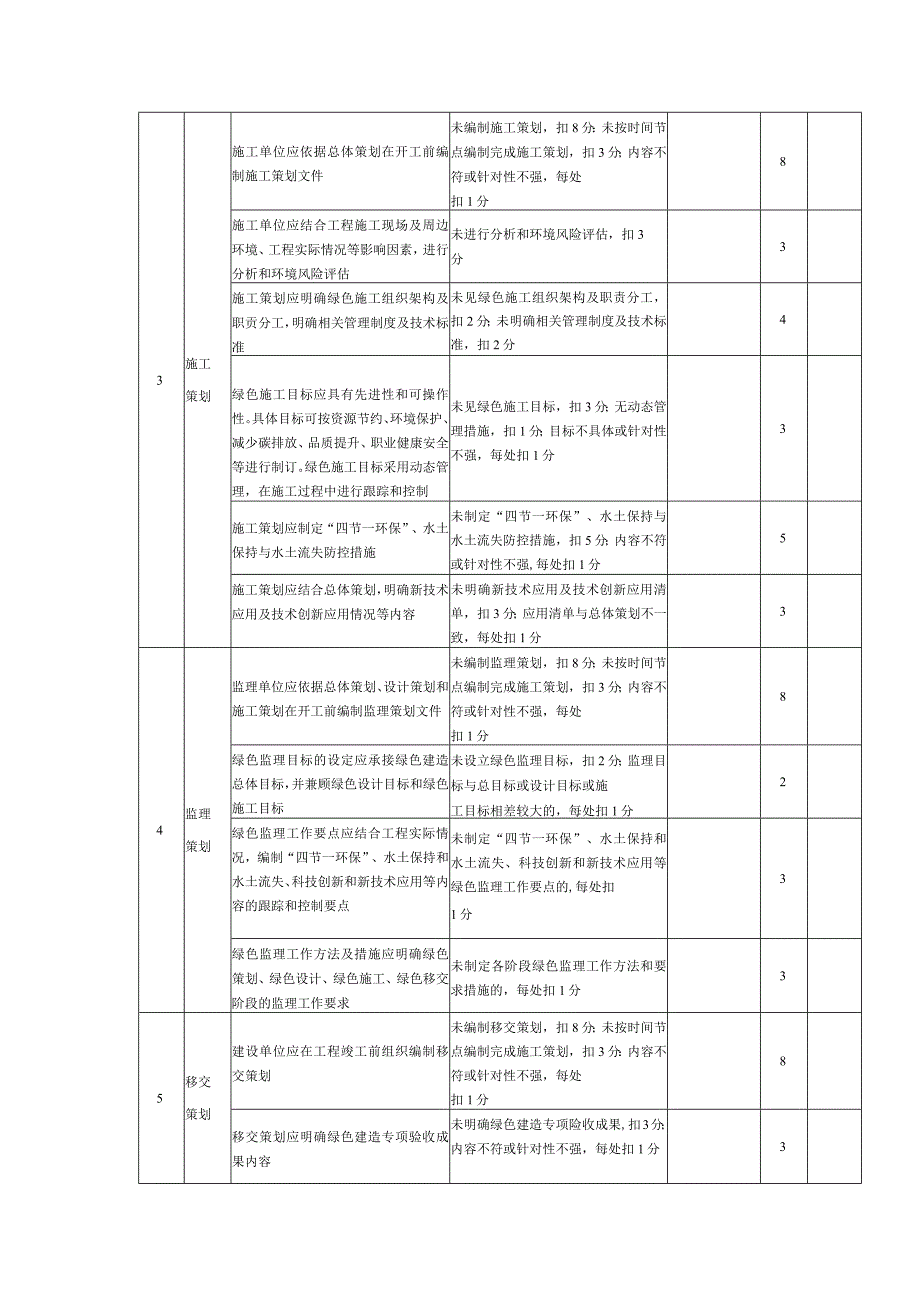

4、径，扣3分3设计策划应明确主要绿色设计指标和技术措施未见主要绿色设计指标和技术措施相关内容，每处扣3分；内容不符或针对性不强，每处扣1分3设计单位应按国家现行有关标准和建设单位的要求，对工程布置进行全面统筹，确定绿色建材的使用率未确定绿色建材使用率，扣3分：绿色建材使用率低于国家现行有关标准，每处扣1分3设计策划目标应包括“四节一环保”、室内环境质量、水土保持、运行管理等策划中未明确各项设计目标等相关内容，每处扣1分33施工策划施工单位应依据总体策划在开工前编制施工策划文件未编制施工策划，扣8分：未按时间节点编制完成施工策划，扣3分；内容不符或针对性不强，每处扣1分8施工单位应结合工程施工现场
5、及周边环境、工程实际情况等影响因素，进行分析和环境风险评估未进行分析和环境风险评估，扣3分3施工策划应明确绿色施工组织架构及职贡分工，明确相关管理制度及技术标准未见绿色施工组织架构及职责分工，扣2分；未明确相关管理制度及技术标准，扣2分4绿色施工目标应具有先进性和可操作性。具体目标可按资源节约、环境保护、减少碳排放、品质提升、职业健康安全等进行制订。绿色施工目标采用动态管理，在施工过程中进行跟踪和控制未见绿色施工目标，扣3分；无动态管理措施，扣1分；目标不具体或针对性不强，每处扣1分3施工策划应制定“四节一环保”、水土保持与水土流失防控措施未制定“四节一环保”、水土保持与水土流失防控措施，扣5
6、分；内容不符或针对性不强,每处扣1分5施工策划应结合总体策划，明确新技术应用及技术创新应用情况等内容未明确新技术应用及技术创新应用清单，扣3分；应用清单与总体策划不一致，每处扣1分34监理策划监理单位应依据总体策划、设计策划和施工策划在开工前编制监理策划文件未编制监理策划，扣8分；未按时间节点编制完成施工策划，扣3分；内容不符或针对性不强，每处扣1分8绿色监理目标的设定应承接绿色建造总体目标，并兼顾绿色设计目标和绿色施工目标未设立绿色监理目标，扣2分；监理目标与总目标或设计目标或施工目标相差较大的，每处扣1分2绿色监理工作要点应结合工程实际情况，编制“四节一环保”、水土保持和水土流失、科技创新
7、和新技术应用等内容的跟踪和控制要点未制定“四节一环保”、水土保持和水土流失、科技创新和新技术应用等绿色监理工作要点的,每处扣1分3绿色监理工作方法及措施应明确绿色策划、绿色设计、绿色施工、绿色移交阶段的监理工作要求未制定各阶段绿色监理工作方法和要求措施的，每处扣1分35移交策划建设单位应在工程竣工前组织编制移交策划未编制移交策划，扣8分；未按时间节点编制完成施工策划，扣3分：内容不符或针对性不强，每处扣1分8移交策划应明确绿色建造专项验收成果内容未明确绿色建造专项险收成果,扣3分；内容不符或针对性不强，每处扣1分3移交策划中应明确数字化移交清单、移交标准要求、移交责任主体、移交期限未明确数字化
8、移交清单、移交标准要求、移交责任主体、移交期限，每处扣1分4检查结果实得分：检查组成员：检查日期：年月日注：1.每个检查项标准分扣完为止。2.不涉及的检查项目标准分不计入总标准分，实得分=总得分/总标准分X100变电站工程绿色设计评分表工程名称序号指标类别检查要点评分规则问题描述标准分得分1设计先进性站址选择合理，因地制宜，符合规划要求站址选择未经过方案论证，扣2分；变电站布局未与规划相结合，未充分考虑城市、自然景观要求，扣2分4总平面布置紧凑恰当，方便扩建站区总平面布置不符合通用（标准）设计要求，扣2分：站内工艺布置不合理，功能分区不明确，扣1分2竖向布置宜结合自然地形,经济合理，减少土石方
9、工程量变电站竖向布置不合理，扣2分；未开展土方平衡计算，扣2分；土方平衡数据与图纸有明显不符，扣1分3进站道路设计应结合地形综合考虑，尽量利用已有道路或路基，或采用施工道路与永久道路相结合的方式进站道路设计不合理，扣2分：未采用永临结合，扣1分2变电站建筑优化用能空间，有效天然采光、自然通风，建筑围护结构的热工性能满足节能目标变电站未能结合建造结构采用天然采光扣1分、未采用自然通风扣1分。施工图对围护结构的保温等节能指标未做明确要求，扣2分2建筑物外立面造型协调,装配式墙板、门窗等建筑模数协调统一门窗模数不协调，为非标准尺寸，每处扣1分2建筑物内隔墙型式应因地制宜，宜采用装配式轻质隔墙，使用新
10、型、环保建筑材料建筑物内隔墙未使用装配式轻质隔墙，扣2分：未考虑节能环保、防火、防潮隔热等相关措施，每处扣1分2变电站结构优先采用工厂加工、现场组装的装配式结构体系主建筑物未采用装配式结构体系且未开展相关论证，扣3分：论证依据不充分，扣2分3钢结构宜采用全螺栓连接,减少现场焊接:钢结构楼板宜采用免支撑的楼板承重体系钢结构未采取措施减少焊接，扣2分：钢结构楼板未采用免支撑的楼板承重体系，扣2分：2钢筋连接宜采用机械连接钢筋未优先选用机械连接，扣2分2地基处理宜选用工厂化预制的桩型；当采用灌注桩时，宜考虑采用长螺旋钻孔压灌桩技术等：当采用桩基、强夯或复合地基处理时，变电站地基处理宜次性建设地基处理
11、方案不合理，扣3分；当采用桩基、强夯或复合地基处理时，变电站地基处理未一次成型，扣3分3远景预留设备区域应做好接地引上远景预留设备区域未设置接地引上，扣2分2施工图应明确电缆敷设路径施工图未明确电缆敷设路径，扣2分2在便于巡视和检修的条件下，二次设备室布置应紧凑,应合理预留屏位间隔层设备集中布置时，备用屏位少于10%：间隔层设备就低分散布置时，备用屏位少于15轧扣2分2户内GIS设备宜采用预制式智能控制柜户内GIS设备未采用预制式智能控制柜，扣2分2跨房间、跨场地不同屏柜间二次装置连接宜采用室外双端预制光缆跨房间、跨场地不同屏柜间二次装置连接采用熔接型光缆，扣2分2主要功能房间的照度值不应低于
12、现行标准GB50034建筑照明设计标准和DL/T5390发电厂和变电站照明设计技术规定的照度标准值主要功能房间照度值低于标准值，每处扣1分2主要功能房间的照明功率密度值应符合现行标准GB55015建筑节能与可再生能源利用通用规范的功率密度限值和DL/T5390发电厂和变电站照明设计技术规定的目标值主要功能房间照明功率密度值大于限值或目标值，每处扣1分2采用工程建造信息模型的正向设计，实现建造全过程信息传递未采用三维数字化设计，扣3分32设计绿色性变电站设计利用和保护场地现有自然资源和既有设施,减少对环境的影响和破坏。场地环境应安全可靠，远离污染源，并对自然灾害有充分抵御能力变电站设计对环境有影
13、响和破坏，扣3分；场地未远离污染源，扣2分3建筑材料采用高强、高性能和可循环材料,装饰装修材料应符合国家现行绿色产品评价标准建造材料性能参数不符合高强、高性能和可循环材料的性能，每处扣1分：装饰装修材料参数不符合国家现行绿色产品评价标准，每处扣1分3场地采用有组织排水,实现雨污分流，永临结合未按雨污分流设计，扣2分；场地未采用有组织排水，扣1分3有人值班变电站应设置生活污水处理装置，污水经处理后回用、清掏或接入市政排污管网有人值班变电站未设置生活污水处理装置，扣2分：污水经处理后未回用、清掏或接入市政排污管网，扣2分2使用较高用水效率等级的卫生器具,节水效率等级达到现行国家标准规定的2级能效标
14、准卫生器具未采用节水型，节水效率未达到国标2级能效标准，每处扣1分2建筑立面配色与周围环境相协调，应控制窗墙比；不宜选择玻璃幕墙，避免建筑对环境产生光污染建筑立面窗墙比过大，产生光污染，扣2分2空调、供暖系统的冷热源机组的能效值应满足现行国家标准建筑节能与可再生能源利用通风规范GB55015规定的能效等级；空调设备宜选用环保冷媒,满足绿色环保的要求空调、供暖系统的冷热源机组能效值不满足相关要求，每处扣1分；空调设备未采用环保冷媒，每处扣1分3变电站通风设备宜选用高效、低噪声风机。风机等动力设备（消防设备除外）效率值应达到现行GB19761规定通风机能效限定值及能效等级的2级能效标准通风设备能效等
