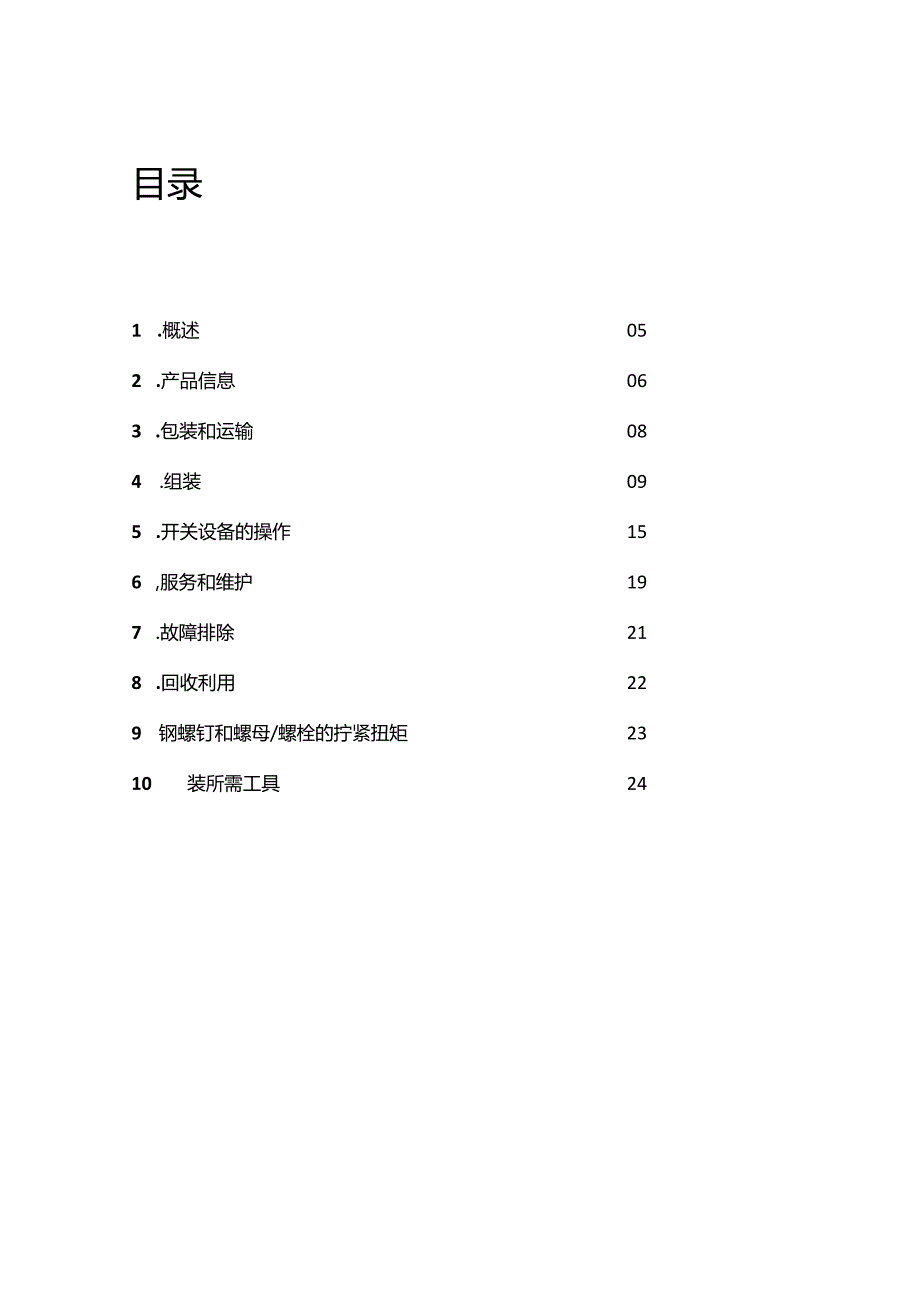

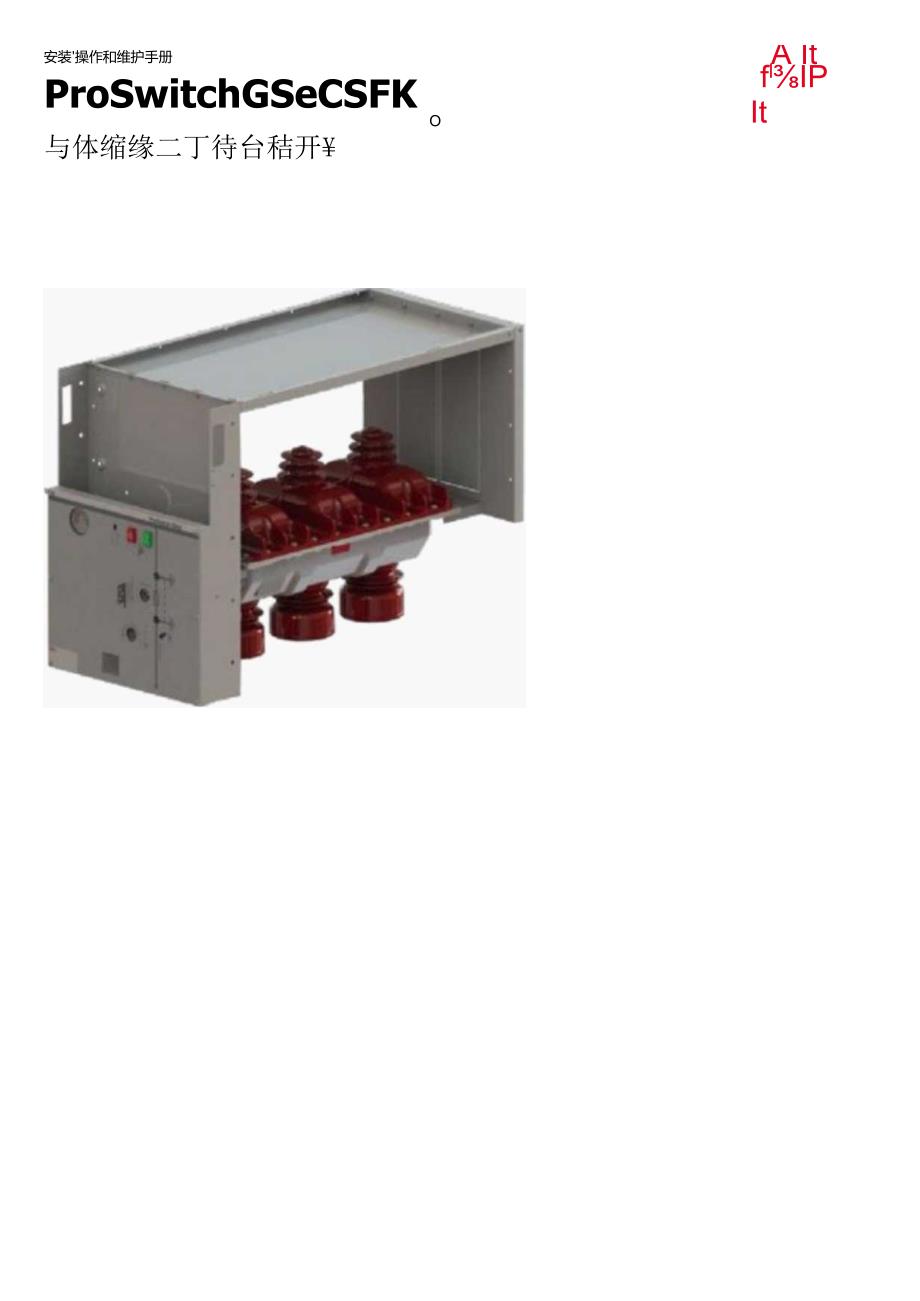

1、A ItflIPIt安装操作和维护手册ProSwitchGSeCSFKO与体缩缘二丁待台秸开目录1 .概述052 .产品信息063 .包装和运输084 .组装095 .开关设备的操作156 ,服务和维护197 .故障排除218 .回收利用229 钢螺钉和螺母/螺栓的拧紧扭矩2310 装所需工具24安全第一！为了您的安全！ 严格遵守本手册 开关设备只能安装在适合电气设备的室内 确保安装操作和维护只能由专业电工操作 完全遵守现行标准（IECGB或本地标准）、当地电力设施的连接条件以及工作法规中的安全使用要求 遵守本手册中有关开关设备的相关信息要求 如何使用断路器请参考相关手册技能人员所有安装、调试
2、、操作和维护人员都必须由熟知设备知识的技能人员操作。当执行维护工作时必须严格遵守安装地国家的法规。必须只能由经过良好培训的并熟悉开关设备特性的人按照所有相关国家标准中的安全法规、其他技术主管部门制定的法规、以及其他主要说明要求进行维护工作。建议致电ABB服务人员进行维护和维修工作。主要信息要特别注意本手册中下列符号标记的信息：A该符号后有四种不同的解释说明用于说明如果不遵守建议的预防措施导致的伤害或损坏的严重程度。 DANGER（危险）-表示最严重和直接的危险。如不避免，将导致严重的人员伤害甚至死亡事故 WARNING（警告）-表示危险或不安全情况如不避免可能会导致严重人员伤害甚至死亡事故 C
3、AUTION（小心）-表示危险或不安全情况如不避免,可能会导致轻微人员伤害或产品或财产损失 NOTE（注）-表示重要程序或要求如不遵守,可能会导致产品或财产损失WARNING（警告）/确保在开尖设备运行条件下不会超过规定的电气电功率。确保所有安装、操作和维护人员都能无阻碍接近各自相应的手册。用户人员必须负责影响工作安全的所有事宜并纠正对开关设备的不良操作Awarning（警告）要始终遵守本手册以及良好的工程法规！危险电压可能会导致严重伤害甚至死亡事故！在进行设备的任何操作之前,一定要断开电源并接地带电部件。要遵守安装地现行的安全法规联系我们！如果您对本手册有任何疑问的话,请联系我们的现场服务组
4、寻求帮助。联系方式见本手册背面。概述概述1.1 关于本手册本手册提供了有关ProSWitchGSeC隔离负荷开关的安装、操作和维护信息。如需进一步了解组装完毕后开关柜的信息,可参考ABBUniSeC产品的相关样本和手三1.2 标准和规范表1.IEC和GB标准IEC和GB标准IEC62271-1高压开关设备和控制设备-第1部分：通用(ed.1.0)规楚IEC62271-102高压开关设备和控制设备-第102部分：交(ed.1.0)流隔离开关和接地开关IEC60265-1-1998(ed.3.0)高压开关.第1部分：颔定电压1KV以上至52KV以下高压负荷开关IEC62271-105高压开关和控制
5、设备-第105部分：交流电(ed.1.0)开头熔断器IEC60529-2001外壳防护等级（IP代码）(ed.2.1)GB/T11022-2011高压开尖设备和控制设备标准的共用技术要求GB/T3804-20043.6kV40.5kV高压交流负荷开关用技术要求GB/T16926-2009岛压交流负荷开关-焰断组合电器GB/T1985-2014高压交流隔离开关和接地开关1.3 服务条件1.3.1 正常服务条件开关设备旨在适用于相关正C和GB标准规定的正常室内服务条件（见表1）。如果条件偏离IEC标准（正C62271-1）和GB/T11022规定的正常服务条件,则必须另外得到制造商的同意表2服务条
6、件环境空气温度 最大+40 24h内平均最大值+35 24h内平均僦小值-5,11 建议的最小值+5高于海平面的海拔m 最大ooou）湿度条件% 相对温度的平均值（24h）95 相对湿度的平均值（1个月）90污染周围空气不得被灰尘、姻雾、腐蚀和/或易燃性气体、蒸汽或盐雾所污染（1）对于-25C工作海度和-40C催存湿度的情况清联系ABB（2）用于海拔100O米以上的情况请联系ABB1.3.2特殊服务条件在海拔IoOOm以上的现场,必须考虑减少绝缘空气的介电强度（请参考IEC标准62271-100）。在设计母线和分支导线以及元件时必须补偿增加的环境温度否则将会限制目前的承载能力。危险当开关设备在
7、高湿度和/或温度波动大的区域运行时将会出现凝露风险,这是室内开关设备正常服务条件的异常情况。因此必须采取预防措施（如安装电加热器）以避免该冷凝现象，从而防止设备腐蚀或产生其他不良影响。加热器的控制取决于具体项目,因此详细情况应参考订单文件。2产品信息2.1电气数据表3技术数据赣定电压UrkV1224额定雷电冲击耐受电压UpkV通用值75125隔离断口85145额定短时工频耐受电压UdkV通用值4265隔阕断口4879额定频率Hz5050额定电流IrA主母线630/1250630分支母线630630额定短时耐受电流kA主回路20/2520接地开关20/2520额定短路持续时间S4/24戳定峰值耐
8、受电流50/6350防护等级（IP代码）对于外竞IP4IP4X对于隔板IP2XIP2X机械寿命隔盅负荷开关次50005000接地开关30003000隔度负荷开关中的SF6气体额定充气压力Bar1.41.4偎低工作压力Bar1.31.3SFf气体堇g0.250.25产品信息2.2 单元尺寸不同单元的主要尺寸如下图所示OlProSwitchGSec顶部单元SDC和SFC02ProSwitchGSec顶部单元BRC2.3 重量下表为不同单元的大约重星表4单元的歪置（不含电动机构）顶部单元（mm）W（Kg）SDC375SDC50074SFC37571SFC500768RC37546BRC513包装和运
9、输3.1一般警告和注意事项NOTE（注）/严格遵照包装上的指示说明。Acaution（注意）达到现场后包装物必须立即放在室内。储存条件必须满足IEC60721-3-1标准1K3分类的环保要求Acaution（注意）在室内干燥储存地条件下,包装物的有效期只为几个月。一旦需要较长时间的储存或如果储存条件不满足规定要求时请咨询ABB公司。3.2拆箱责任当开关设备达到现场后,收货人的责任包括但不限于以下内容： 检查货物是否完整或损坏（例如,潮湿痕迹及其危害影响等）。如有疑问必须解开包装物后再重新适当密封好NOTE（注）/任何重大损坏都应附上照片予以说明 包装清单中包含所有单独附加材料（不再安装范围内）
10、该材料通常位于开关设备的第一个单元中如果发现数呈不足有缺陷或由运输损坏时,必须： 记录在相应的运输文件上 按照相关贡任法规要求立即通知相关承载人或承运商存储和检查ProSwitchGSeC开关只能安装在室内,因此储存开关时应尽可能留在有原包装中。切勿将开关储存在室外。表5环境条件摘自IEC60721-3-1规范中1K3分类内容-掇低环境温度eC-40最高环境温度oC+40最低相对温度%5俄高相对湿度%95温度变化率Cmin0.5只有为了检查运输损坏时才能解开包装。检查后应恢复其原包装状态。ANOTE（注）任何运输损坏都必须立即报告给运载商/承运商*如果交付后立即安装开关设备的话,则必须拆制掉运
11、输包装。拆箱ProSwitchGSee顶部单元利用固定螺钉和护角固定在托盘上a）取下单元的塑料膜b）拆卸下固定螺钉并必置好它们（不再需要）。0表6中给出了用于开关设备的包装材料清单以及其可能回收的方法。根据不同的情况包装材料可能会有所不同列表中包含了可能果用的包装材料包装材料开关设备所有包装材料的清单：表6包装材料原材料可能的回收方法皎合板回收或处置未创光木材产品回收或於首抗静电整乙坏薄膜回收或处省聚乙烯热缩塑料带回收或处置Vc1（气相媛蚀剂）膜回收或处置胶带回收或处置折纸板和聚基乙埔钢筋回收或处否护角回收或地置03顶部单元外部的固定坂组装4组装首先松开的6个螺丝并取下机构箱盖板。06拆下机与
12、箱38板4.1 装卸操作4.1.1 一般警告和注意事项Adanger（危险）只有当采取了保护人员和材料的所有预防措施才能进行装载操作Acaution（注意）开关设备通常应在其直立位苣进行装劄。要注意高重心位置必须避免倾斜或倾翻必要时可水平处理单一单元,比如门低时。在这种情况下单元必须被支撑在一个宽区域内4.1.2 起吊程序起吊之前进行的操作4.2 柜体组装a）将起重吊钩安装在顶架上开关设备起吊准备就绪：安装好起重吊钩如下图所示,通过4个M6xl2自攻螺钉将顶部单元与底部单元从开关柜前面固定连接。05 375 mm - 50Omm单元将起吊的顶部单元如下图所示平稳地沿竖直方向放下,适当调整与底部
