1、E系列网络高清智能球快速指南刖三本节内容的目的是确保用户通过本手册能够正确使用产品，以避免操作中的危险或财产损失。在使用此产品之前，请认真阅读产品手册并妥善保存以备日后参考。概述本手册适用于E系列网络高清智能球，包括4寸、5寸、6寸和7寸网络高清智能球。符号约定对于文档中出现的符号，说明如下所示。符号说明C0说明说明类文字，表示对正文的补充和解释。/S注意类文字，表示提醒用户一些重要的操作或者防范潜在的伤害和财产损失危险。警告警告类文字，表示有潜在风险，如果不加避免，有可能造成伤害事故、设备损坏或业务中断。危险危险类文字，表示有高度潜在风险，如果不加避免，有可能造成人员伤亡的重大危险。安全使用

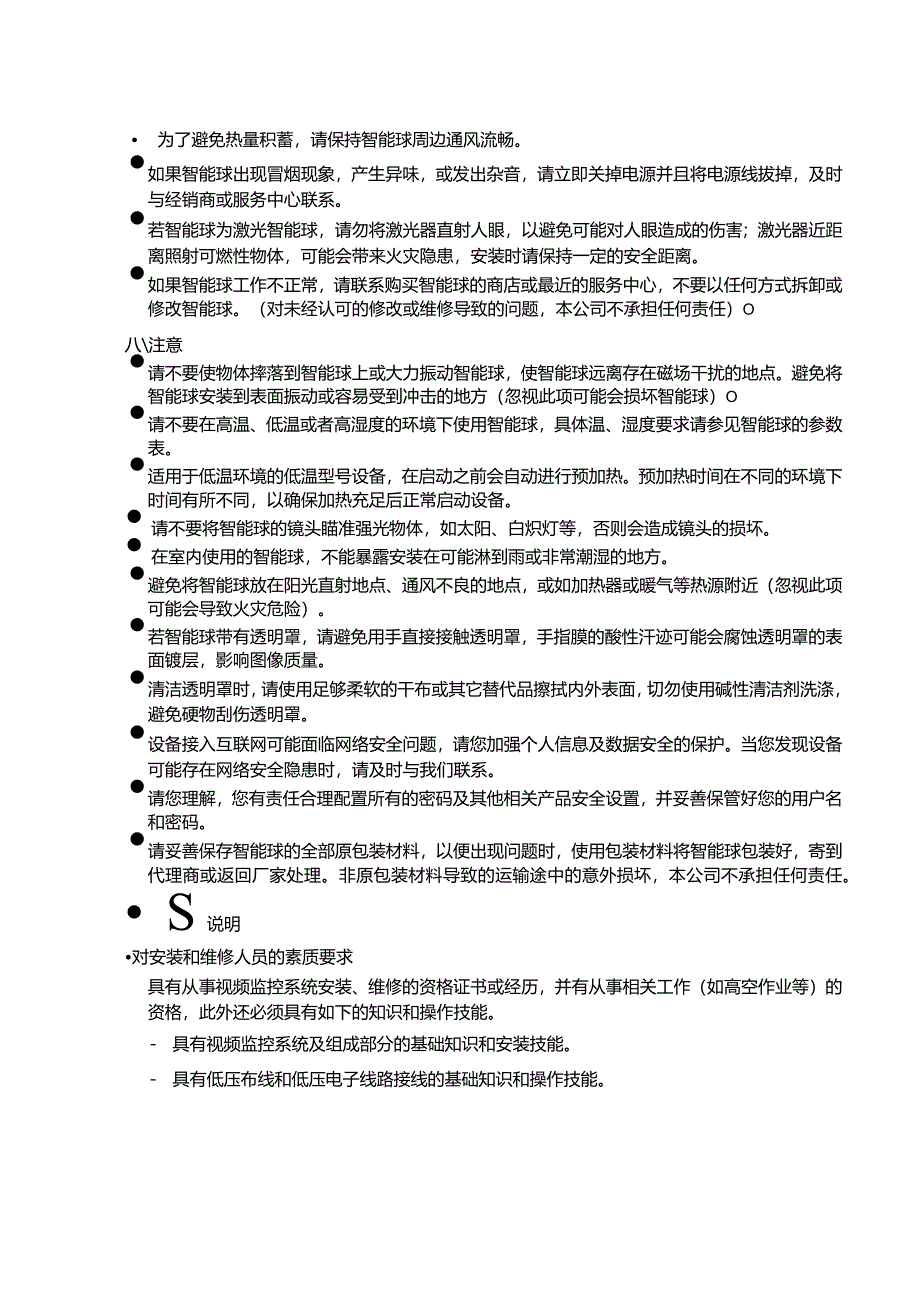

2、注意事项i警告 智能球安装使用过程中，必须严格遵守国家和使用地区的各项电气安全规定。 请使用正规厂家提供的电源适配器，电源适配器具体要求请参见产品参数表。 请不要将多个智能球连接至同一电源适配器（超过适配器负载量，可能会产生过多热量或导致火灾）。 在接线、拆装等操作时请一定要将智能球电源断开，切勿带电操作。 在墙壁或天花板上安装本产品时，请将智能球固定牢固。 为了避免热量积蓄，请保持智能球周边通风流畅。 如果智能球出现冒烟现象，产生异味，或发出杂音，请立即关掉电源并且将电源线拔掉，及时与经销商或服务中心联系。 若智能球为激光智能球，请勿将激光器直射人眼，以避免可能对人眼造成的伤害；激光器近距离
3、照射可燃性物体，可能会带来火灾隐患，安装时请保持一定的安全距离。 如果智能球工作不正常，请联系购买智能球的商店或最近的服务中心，不要以任何方式拆卸或修改智能球。（对未经认可的修改或维修导致的问题，本公司不承担任何责任）O八注意 请不要使物体摔落到智能球上或大力振动智能球，使智能球远离存在磁场干扰的地点。避免将智能球安装到表面振动或容易受到冲击的地方（忽视此项可能会损坏智能球）O 请不要在高温、低温或者高湿度的环境下使用智能球，具体温、湿度要求请参见智能球的参数表。 适用于低温环境的低温型号设备，在启动之前会自动进行预加热。预加热时间在不同的环境下时间有所不同，以确保加热充足后正常启动设备。 请
4、不要将智能球的镜头瞄准强光物体，如太阳、白炽灯等，否则会造成镜头的损坏。 在室内使用的智能球，不能暴露安装在可能淋到雨或非常潮湿的地方。 避免将智能球放在阳光直射地点、通风不良的地点，或如加热器或暖气等热源附近（忽视此项可能会导致火灾危险）。 若智能球带有透明罩，请避免用手直接接触透明罩，手指膜的酸性汗迹可能会腐蚀透明罩的表面镀层，影响图像质量。 清洁透明罩时，请使用足够柔软的干布或其它替代品擦拭内外表面，切勿使用碱性清洁剂洗涤，避免硬物刮伤透明罩。 设备接入互联网可能面临网络安全问题，请您加强个人信息及数据安全的保护。当您发现设备可能存在网络安全隐患时，请及时与我们联系。 请您理解，您有责任
5、合理配置所有的密码及其他相关产品安全设置，并妥善保管好您的用户名和密码。 请妥善保存智能球的全部原包装材料，以便出现问题时，使用包装材料将智能球包装好，寄到代理商或返回厂家处理。非原包装材料导致的运输途中的意外损坏，本公司不承担任何责任。 S说明对安装和维修人员的素质要求具有从事视频监控系统安装、维修的资格证书或经历，并有从事相关工作（如高空作业等）的资格，此外还必须具有如下的知识和操作技能。- 具有视频监控系统及组成部分的基础知识和安装技能。- 具有低压布线和低压电子线路接线的基础知识和操作技能。- 具备基本网络安全知识及技能，并能够读懂本手册内容。对升降设备的要求- 使用适合安装地点和智能
6、球安装方式的安全升降设备。- 升降设备具有达到安装位置的足够的举升高度。- 升降设备具有良好的安全性能。目录第1章智能球安装11.1 智能球安装说明11.1.1 清点设备及配件11.1.2 线缆说明11.1.3 microSD卡及UIM卡安装说明21.2 安装支架51.3 装智能球713.1红外智能球安装7L3.25寸非红外智能球安装913.34寸非红外智能球安装101.4连接线缆与上电自检H第2章其他方式安装122.1 嵌入式结构安装122.2 吸顶结构安装18第3章操作说明243.1 系统连接243.2 激活及配置智能球243.3 登录与退出263.4 主界面说明27第4章常见问题解答29
7、第1章智能球安装1.1 智能球安装说明1.1.1 清点设备及配件安装智能球前，请根据设备的装箱清单，查看设备及其配件是否完整，并确认包装箱内的设备是否完好。不曲在搬运智能球时，切勿直接拉拽智能球防水组线，否则，可能会影响智能球防水性能或导致线路问题。1.1.2 线缆说明智能球标配一根一体化辫子线缆，线缆包含网线、音频线、电源线等，线缆及其接口说明如图1-2所示。不注.不同型号的智能球辫子线接口略有不同，本文将给出最全的线缆接口，具体接口请以实物为准。 电源线：智能球支持AC24V和DC12V电源输入中的一种。如果智能球为DC直流供电，请注意电源正、负极不要接错。 视频线：同轴视频线。 RS48
8、5控制线:485控制线。 报警线：包括报警输入和输出。ALARM-IN与GND构成一路报警输入；ALARM-OUT与ALARM-COM构成一路报警输出。 音感：AUDIo-IN与GND构成一路音频输入；AUDlo-OUT与GND构成一路音频输出。 网线口：网络信号输出。1.1.3microSD卡及UIM卡安装说明智能球内腔有microSD卡槽，用于本地存储，安装microSD卡时请对准卡槽，小心插入。不同型号的卡槽位置说明如下所示。口Xl说明 不同型号的智能球microSD卡槽位置不同，具体位置请以实物为准。 支持UlM拨号功能的智能球具有UlM卡槽，具体请以实物为准。7寸智能球7寸智能球具备
9、红外补光功能，microSD卡槽位于智能球体后腔内，位置如图1-3所示。安装microSD卡前，请先拆卸后腔盖4枚螺钉；安装完毕后，请将后腔盖装回。图1-37寸智能球位置6寸智能球6寸智能球具备红外功能，microSD卡槽和UIM卡槽均位于智能球体后腔内。安装卡前,请先拆卸后腔盖4枚螺钉；安装完毕后，请将后腔盖装回。 microSD卡槽位置如图1-4所示。micro SD卡 M卡槽位置如图1-5所示,安装UIM卡时请先将卡槽盖向内滑动，打开卡槽盖插入UlM卡，合上卡槽盖后并向外滑动卡槽盖以便固定UlM卡。图1-5UlM卡槽位置5寸智能球5寸智能球分红外和非红外两种结构，5寸非红外分室内和室外两
10、种结构，下面将具体介绍其microSD卡槽的位置。 5寸非红外智能球5寸非红外智能球microSD卡槽均位于机芯上，打开智能球透明罩即可看到卡槽，如图1-6所示。图1-6 5寸非红外智能球位置 5寸红外智能球microSD卡槽位于智能球体后腔内，如图1-7所示。安装前，请拆卸2枚螺钉；安装完毕后，请将后盖装回。图175寸红外智能球microSD卡位置4寸智能球4寸智能球分红外和非红外两种结构，4寸非红外分室内和室外两种结构，下面将具体介绍其microSD卡槽的位置。 4寸非红外智能球根据不同的型号，microSD卡槽的位置不同，具体请以实际设备为准，卡槽示意图如图18所示。图1-84寸非红外位
11、置4寸红外智能球根据不同的型号，microSD卡槽位置不同，具体请以实物为准。安装前，需拆卸后腔盖4枚螺钉；安装完毕后，请将后腔盖装回。micros图1-9 4寸红外位置1拆卸后壳体图1-10 4寸红外位置21.2安装支架智能球根据安装环境等因素的不同，可采用不同的安装方式。最常见的几种支架包括长壁装支架、短壁装支架、墙角装支架和柱杆装支架。下面以壁装支架为例说明智能球的支架安装步骤。臂装支架可用于室内或者室外的硬质墙壁结构悬挂安装，支架安装具体步骤如下所示。步骤1检查安装环境，确定符合以下条件。墙壁的厚度应足够安装膨胀螺丝。墙壁至少能承受8倍智能球加支架等附件的重量。步骤2检查支架及其配件，
12、支架及其配件如图1-11所示。支架配件包括螺帽、膨胀螺丝及其平垫片。长臂支架外观图1-11支架及其配件步骤3打孔并安装膨胀螺丝。根据墙壁支架的孔位标记打4个l2膨胀螺丝的孔，并将规格为M8的膨胀螺丝插入打好的孔内，如图1-12所示。0图1-12打孔并装入膨胀螺丝步骤4支架固定。线缆从支架内腔穿出后，将4颗配备的六角螺母垫上平垫圈后锁紧穿过壁装支架的膨胀螺丝。固定完毕后，表示支架安装完毕，如图1-13所示。tMluHK=3图1-13壁装支架UTl说明短壁装支架的安装步骤和长壁装支架的安装步骤一致，短壁装支架不建议用来安装室外球。安装室外球时，请注意防水。1.3 安装智能球口TI说明不同型号智能球
13、的外观略有不同，本文中所列的外观仅作参考，具体请以实物为准。1.3.1 红外智能球安装红外智能球有多种结构，包括7寸、6寸、5寸红外和4寸红外四种形态智能球。本章以7寸智能球的安装为例说明红外智能球的安装，其他结构智能球安装与7寸智能球类似，具体步骤如下。步骤1拆封智能球打开红外智能球包装盒，取出智能球，撕掉保护贴纸，如图1-14所示。步骤2将智能球安全绳挂钩系于支架的挂耳上，连接各线缆，并将剩余的线缆拉入支架内，如图1-15所示。图1-15悬挂安全绳步骤3连接智能球与支架确认支架上的两颗锁紧螺钉处于非锁紧状态（锁紧螺钉没有在内槽内出现），将球机送入支架内槽，并向左（或者向右）旋转一定角度至牢
