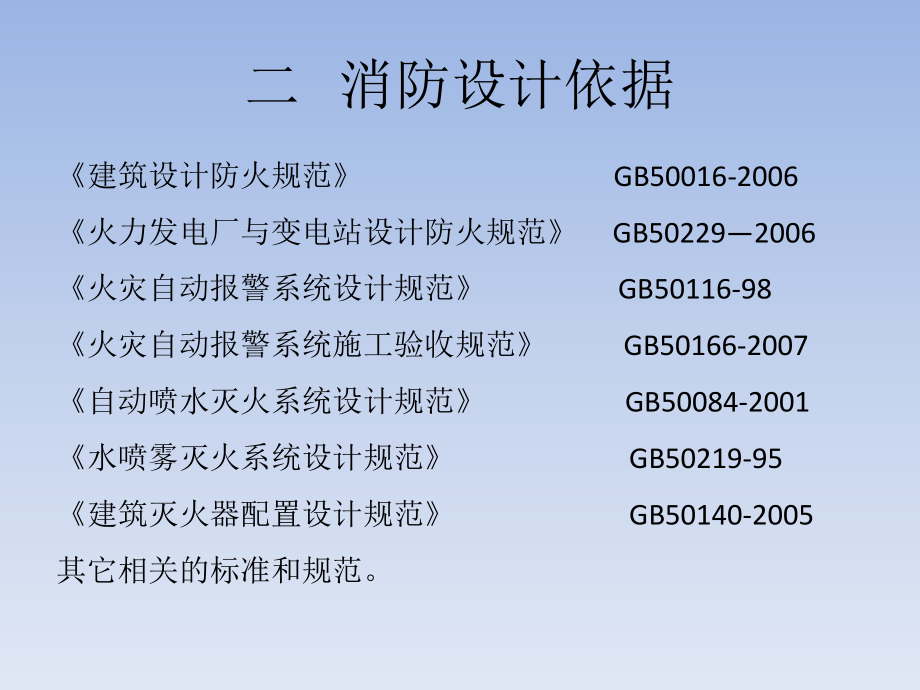

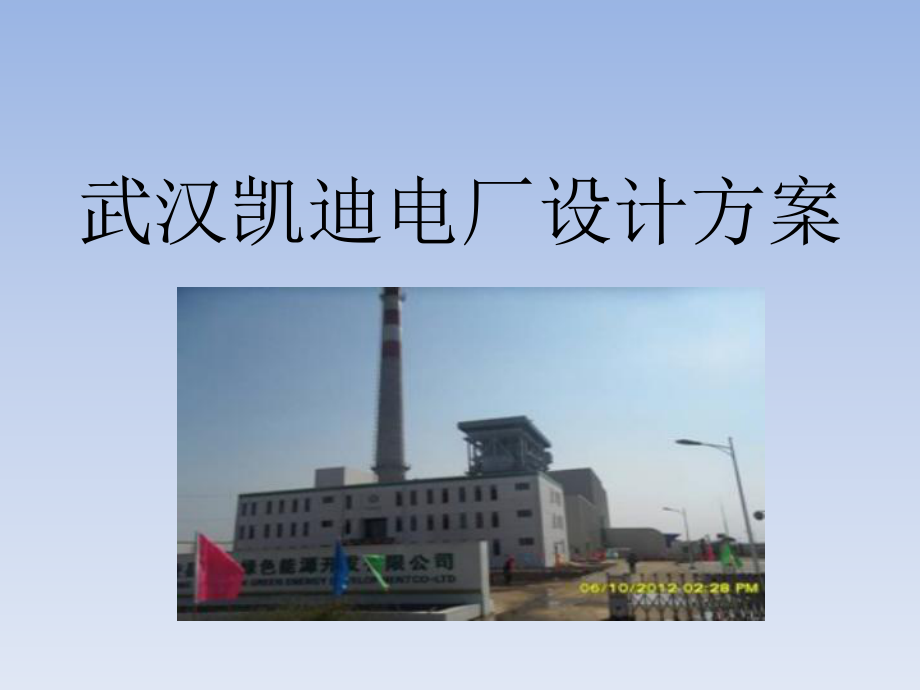

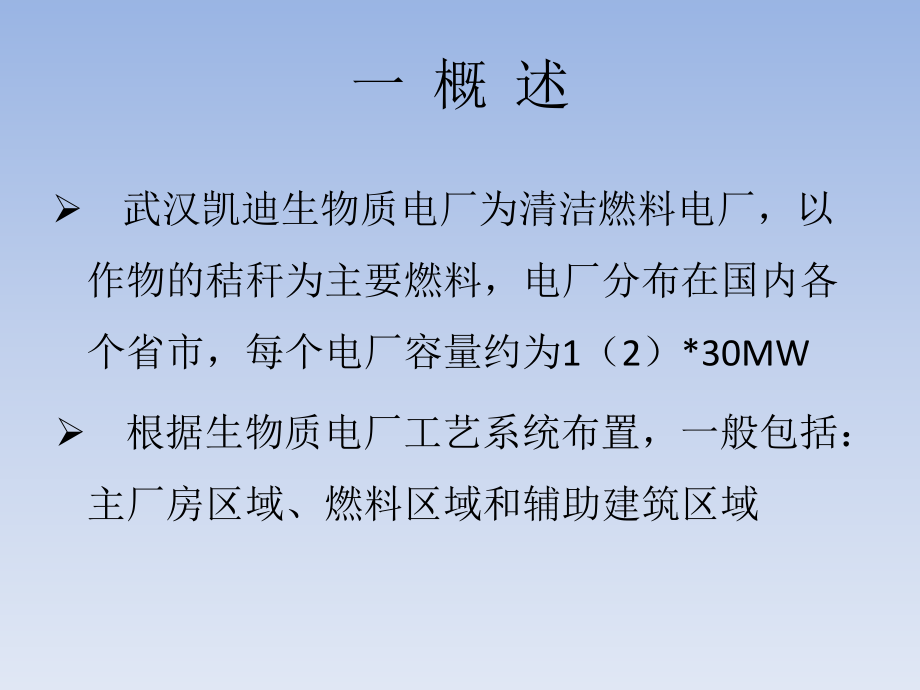

1、武汉凯迪电厂设计方案一 概 述 武汉凯迪生物质电厂为清洁燃料电厂，以作物的秸秆为主要燃料，电厂分布在国内各个省市，每个电厂容量约为1（2）*30MW 根据生物质电厂工艺系统布置，一般包括：主厂房区域、燃料区域和辅助建筑区域二 消防设计依据建筑设计防火规范 GB50016-2006火力发电厂与变电站设计防火规范 GB502292006火灾自动报警系统设计规范 GB50116-98火灾自动报警系统施工验收规范 GB50166-2007自动喷水灭火系统设计规范 GB50084-2001水喷雾灭火系统设计规范 GB50219-95建筑灭火器配置设计规范 GB50140-2005其它相关的标准和规范。三
2、三 火灾火灾危险性分析及对策危险性分析及对策1 近几年近几年生物电厂火灾举例生物电厂火灾举例 2010年10月17日，京山县凯迪生物发电厂突发火灾，火势较大，起火部位为原料传输装置，但由于起火部位紧贴锅炉等高压设备，长时间受烈火炙烤，如果不及时采取措施，极易发生爆炸危险，后果不敢想象1 近几年近几年生物电厂火灾举例生物电厂火灾举例 2010年11月23日，华电宿州生物电厂发生火灾，起火部位为秸秆堆垛，燃烧持续7小时； 2011年2月23日，吉林省四平市公主岭国能生物电厂发生火灾，起火部位为燃料存储场柴草堆垛； 2011年8月24日，宁阳县国能生物发电厂突然起火，起火部位为“料垛”2 火灾火灾危
3、险性分析危险性分析 生物质电厂以秸秆为主要材料，为易燃材料 火灾荷载远远高于现行的国家标准所规定的火灾负 荷量火灾危险性极大，耐火等级低 生物质电厂所用秸秆经过长时间的干燥，成了“全干材”，含水量很低，因此极易燃烧 锅炉房，汽机房，变压器，燃油泵房，配电装置等也极易发生火灾2 火灾火灾危险性分析危险性分析 火灾发生会给电厂造成极大的损失，尤其是重要部位 燃料输送装置发生火灾，会造成锅炉燃料中断，发生停炉事件 锅炉房易发生锅炉燃烧室爆燃，而燃烧室爆燃会严重损伤锅炉水冷壁，使锅炉无法正常工作 汽轮机易发生汽轮机油泄露火灾，会造成汽轮机损坏，使电厂无法进行发电工作 配电装置及变压器发生火灾会导致电力
4、输出及输入中断 电缆火灾是电厂损失最严重的火灾之一，它能导致全场范围内供电中断，导致所有设备停机 以上任何一种火灾都会导致电厂瘫痪，不能正常发电，所以对以上区域应进行重点保护，以确保电厂能安全可靠的工作3 消防消防安全对策安全对策 发电厂火灾安全不是以扑灭火灾为唯一目标，而是以最大限度保护电厂设备、减少电厂损失为首要目的。因此，火灾探测技术及消防安全措施就尤为重要3 消防消防安全对策安全对策我们采取以下几种消防安全对策满足电厂的消防安全保护措施： 建立以消防控制室为核心的报警控制中心； 使用先进探测技术组成消防探测系统； 建立以消防探测器报警为主、广播电话通讯为辅的报警信息系统； 设置室内火灾
5、报警装置； 设置不间断电源保障消防设备供电的可靠性；3 消防消防安全对策安全对策 系统设备选型时既考虑其先进性，又考虑其实用性，系统使用经过实际应用的成熟产品； 系统的各项技术指标符合国家或行业标准，性能价格比合理，先进可靠，操作简单，维护方便； 线缆采用耐火线缆，明敷管路刷防火涂料满足防火要求； 在线路进出建筑物的交界处设置浪涌保护器，以避免因雷击引起的对设备的损坏； 建立消防专用蓄水池及水泵房； 四四 火灾火灾自动报警及消防联动系统自动报警及消防联动系统1 系统概述系统概述 本工程火灾探测报警控制系统采用智能模拟系统。该系统由下列主要设备组成：包括各种类型的火灾探测器、探测模块、隔离模块、
6、输入模块、输入输出模块、手动报警按钮、声光报警器、感温电缆、消防电话、警铃、火灾应急广播设备、模块箱、火灾报警控制主机（含机柜）以及连接的电缆、电线、套管和相关的辅助设备、施工材料等。 集中火灾报警控制器、消防联动控制设备、LED液晶显示装置、火灾应急广播设备及消防通讯设备主机设置在主厂房8米层的控制室内，以此作为每个电厂工程的消防控制中心。 根据电厂实际环境条件，火灾探测报警控制系统设备应具备防高压高频电磁干扰、防粉尘积聚、防爆、防水和潮湿等能力。我公司保证火灾探测报警系统设备在电厂环境恶劣的条件下仍能满足性能要求。 2 系统设计系统设计2.1 火灾火灾报警系统保护措施报警系统保护措施 根据
7、以上危险性分析及凯迪公司生物质电厂的特点，我们将对保护区域具体进行如下保护：主厂房区域主厂房区域 火灾报警控制器设置在主厂房8米层的控制室内。 集控室，电子设备间，工程师站，高低压厂用配电装置：设置感烟探测器进行探测保护。 空压机房采用感温探测器进行探测保护。 电缆桥架，汽机润滑油管道，汽轮机润滑油箱，汽轮机轴承，给水泵油箱设置线型感温探测器进行探测保护。 蓄电池室和燃油泵房是易燃易爆区域，根据这个特点，我们选择防爆感烟探测器对其进行保护。 锅炉本体燃烧器设置线型感温探测器进行保护。 主变压器采用线型感温探测器进行保护。 其他按照规范在主厂房内设置消火栓按钮，手动报警按钮，声光报警器，扬声器等
8、设备。燃料区域燃料区域 燃料堆放棚及简易棚（棚的下沿高约10.5米，四周敞开式）：干料棚内的物质为各种农作物的秸秆，均为易燃材料。尤其在空气干燥的情况下非常容易起火，且起火时具有强烈的火焰辐射，如扑救不及时则火势容易蔓延。且干料棚为敞开式，感烟探测器不适用，根据以上情况，在干料棚里我们选择火焰探测器对其进行探测保护。 转运站采用感烟探测器进行保护。 燃料堆放棚与栈桥连接处、燃料输送栈桥是燃料输送设备的主要装置，根据其特点我们选用线型感温探测器对其进行探测保护。辅助辅助厂房区域厂房区域 食堂，材料库，检修采用感烟探测器进行探测，厨房根据其特点采用感温探测器进行保护。 办公楼，化水处理室，消防水泵
9、房等辅助建筑采用感烟探测器进行保护。 灰库，发电机小室，引风机变频小室采用感烟探测器进行保护。 以上辅助建筑除用探测器进行保护外，根据规范要求还会在相应区域设置手动报警按钮，声光报警器，扬声器等设备。2.2 电源电源 消防用电设备的配电装置需甲方提供专用的消防电源，在末端切换后接入电源箱。当发生火灾切断生产、生活用电时，仍能保证消防用电。火灾报警控制器配备了蓄电池作为备用电源。五、消防灭火系统设计五、消防灭火系统设计由于目前没有针对生物电厂的防火设计规范，故本工程的消防灭火系统设计，主要依据建筑设计防火规范，并参考火力发电厂与变电站设计防火规范1、室外消火栓系统 主厂房及辅助建筑区域属于丙类建
10、筑，一次灭火的室外消火栓用水量不小于下表：建筑物体建筑物体积积V（m3）V V15001 5 0 01 5 0 0 V30003 0 0 03 0 0 0 V50005 0 0 05 0 0 0 V200002000020000V50000V V50000用水量101520253035燃料区域堆场，一次灭火的室外消火栓用水量不小于下表：总储量或总容总储量或总容量量W（t）5050W500500500W500050005000W10000W W10000用水量20355060 2、室内消火栓系统 主厂房、生产办公楼、食堂材料库等建筑内设置室内消火栓，系统用水量见下表：建筑物名称建筑物名称高度、层
11、数、体积高度、层数、体积消火栓用水量消火栓用水量（L/S）同时使用水枪数量同时使用水枪数量（支）（支）每根竖管最小流量每根竖管最小流量（L/S）主厂房高度24m，体积10000m3525高度24m，体积10000m31021024m高度50m15315高度50m20415办公楼、其他建筑层数5或体积10000m315310食堂材料库高度24m，体积5000m3515高度24m，体积5000m310210 3、自动灭火系统 本项目应在干料棚与输送栈桥的连接处设置水幕系统，设计喷水强度为2L/sm，最不利点处喷头工作压力为0.1MPa，持续时间1小时。 六、灭火器设计六、灭火器设计 生物电厂大部分
12、区域属于中危险等级，但有个别重点部位属于严重危险等级，根据建筑物与火灾类别的不同，灭火器的配置方案见下表。灭火器应摆放稳固，其铭牌朝外，设置在位置明显和便于取用的地点，手提式灭火器应设置在灭火器箱内。序号序号配置场所配置场所火灾类别火灾类别危险等级危险等级灭火器配置灭火器配置备备 注注1集控室E（A）严重手提式干粉灭火器2电子设备间E（A）中手提式CO2灭火器3工程师室E（A）中手提式干粉灭火器4蓄电池室C（A）中手提式干粉灭火器5电缆桥架E（A）中手提式干粉灭火器6坚井E（A）中手提式干粉灭火器7高低压厂用配电装置E（A）中手提式干粉灭火器8汽机润滑油管道B严重手提式干粉灭火器9汽轮机润滑油
13、箱B严重手提式干粉灭火器10汽轮机轴承B中手提式干粉灭火器11燃料皮带层A中手提式干粉灭火器12给水泵油箱B严重手提式干粉灭火器13锅炉本体燃烧器B中手提式干粉灭火器序号序号配置场所配置场所火灾类别火灾类别危险等级危险等级灭火器配置灭火器配置14空压机房B中手提式干粉灭火器15主变B中手提式干粉灭火器16燃料堆放棚A严重手提式干粉灭火器17简易燃料堆放棚A严重手提式干粉灭火器18栈桥与燃料堆放棚连接处A中手提式干粉灭火器19食堂检修间及材料库A中手提式干粉灭火器20厨房A中手提式干粉灭火器21灰库A中手提式干粉灭火器22发电机小室A中手提式干粉灭火器23引风机及小室A中手提式干粉灭火器24化学
14、水处理室A轻手提式干粉灭火器25燃油泵房B中手提式干粉灭火器26综合水泵房A轻手提式干粉灭火器27生产办公楼A中手提式干粉灭火器 七七.各区域保护措施一览表各区域保护措施一览表1.主厂房区域序号序号名名 称称探测系统探测系统消防灭火设施消防灭火设施可可 燃燃 物物1集控室点型感烟探测器消火栓、手提式灭火器电缆、电气设备2电子设备间点型感烟探测器消火栓、手提式灭火器电缆、电气设备3工程师室点型感烟探测器消火栓、手提式灭火器电缆、电气设备4蓄电池室防爆型感烟探测器手提式灭火器电气设备5电缆桥架可恢复式线型感温探测器消火栓、手提式灭火器电缆6坚井可恢复式线型感温探测器消火栓、手提式灭火器电缆7高低压
15、厂用配电装置点型感烟探测器消火栓、手提式灭火器电缆、电气设备8汽机润滑油管道可恢复式线型感温探测器消火栓、手提式灭火器润滑油9汽轮机润滑油箱可恢复式线型感温探测器消火栓、手提式灭火器润滑油10汽轮机轴承可恢复式线型感温探测器消火栓、手提式灭火器润滑油11燃料皮带层可恢复式线型感温探测器消火栓、手提式灭火器燃料粉12给水泵油箱可恢复式线型感温探测器消火栓、手提式灭火器润滑油13锅炉本体燃烧器可恢复式线型感温探测器消火栓、手提式灭火器燃料14空压机房点型感温探测器手提式灭火器电缆、电气设备15主变可恢复式线型感温探测器消火栓、手提式灭火器油类2.燃料区域序号序号名名 称称探测系统探测系统消防灭火设
16、施消防灭火设施可可 燃燃 物物1燃料堆放棚三波段火焰探测器消火栓、手提式灭火器燃料2简易燃料堆放棚三波段火焰探测器手提式灭火器燃料3栈桥与燃料堆放棚连接处可恢复式线型感温探测器水幕隔离燃料4转运站可恢复式线型感温探测器水喷淋易燃物3.辅助厂房区域序号序号名名 称称探测系统探测系统消防灭火设施消防灭火设施可可 燃燃 物物1食堂检修间及材料库点型感烟探测器手提式灭火器易燃物2厨房点型感温探测气手提式灭火器易燃物3灰库点型感烟探测器手提式灭火器易燃物4发电机小室点型感烟探测器手提式灭火器易燃物5引风机及 小室点型感烟探测器手提式灭火器易燃物6化学水处理室点型感烟探测器手提式灭火器设备7燃油泵房防爆感烟探测器手提式灭火器柴油8综合水泵房点型感烟探测器手提式灭火器柴油9生产办公楼点型感烟探测器手提式灭火器 八八.供货方案供货方案 产品配件采购来源产品配件采购来源 所有产品及配件均由我公司配套提供。我公司保证按照设计及现场要求提供安全，可靠，经济的全套消防设备，并保证所以设备质量符合国家有关标准。检测手段检测手段 检验与测试涉及工程的各个阶段，我公司会按照合同进度要求制定各个阶段的检验和测试计划，
