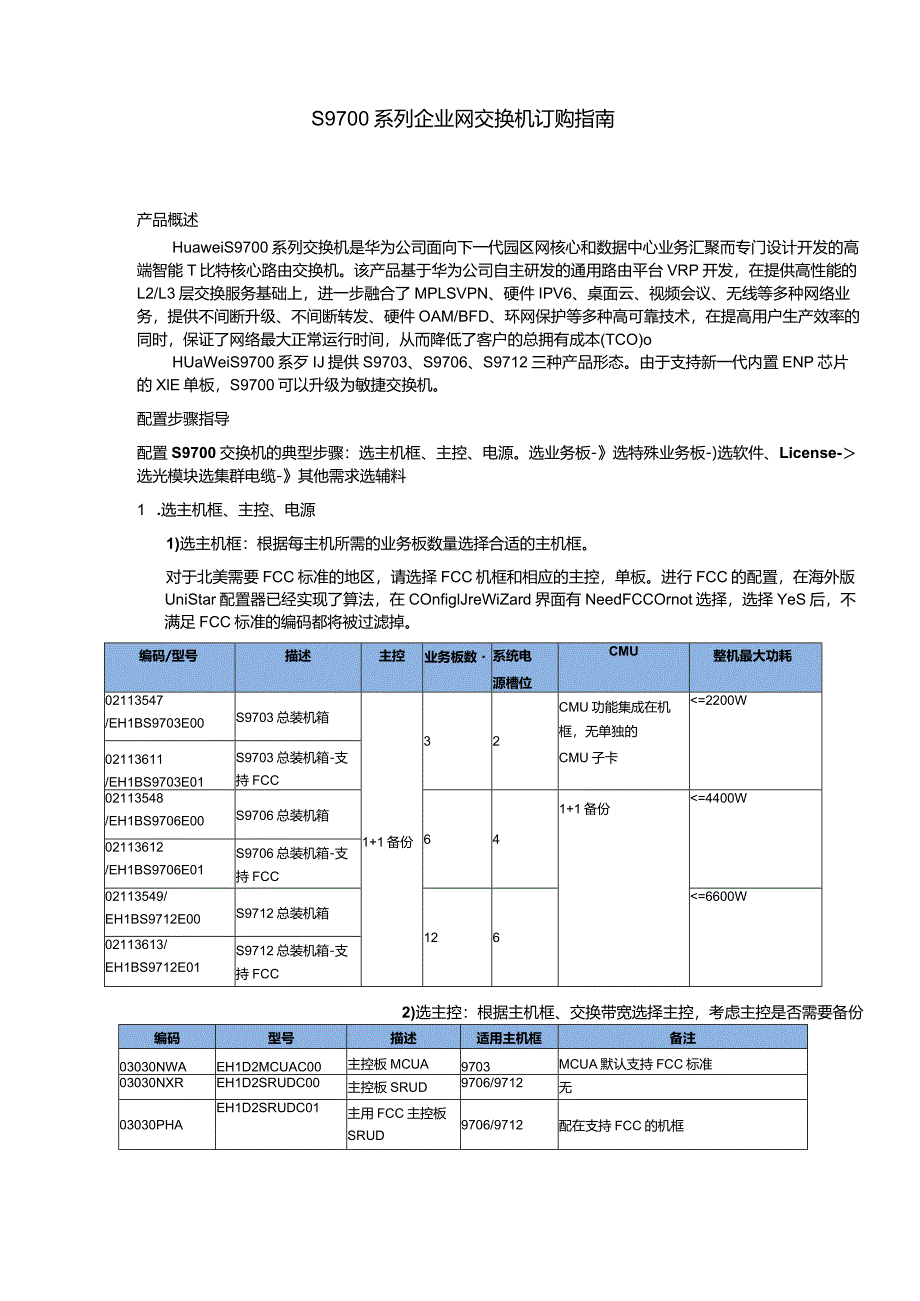

1、S9700系列企业网交换机订购指南产品概述HuaweiS9700系列交换机是华为公司面向下一代园区网核心和数据中心业务汇聚而专门设计开发的高端智能T比特核心路由交换机。该产品基于华为公司自主研发的通用路由平台VRP开发，在提供高性能的L2/L3层交换服务基础上，进一步融合了MPLSVPN、硬件IPV6、桌面云、视频会议、无线等多种网络业务，提供不间断升级、不间断转发、硬件OAM/BFD、环网保护等多种高可靠技术，在提高用户生产效率的同时，保证了网络最大正常运行时间，从而降低了客户的总拥有成本(TCO)oHUaWeiS9700系歹IJ提供S9703、S9706、S9712三种产品形态。由于支持新
2、一代内置ENP芯片的XlE单板，S9700可以升级为敏捷交换机。配置步骤指导配置S9700交换机的典型步骤：选主机框、主控、电源。选业务板-选特殊业务板-)选软件、License-选光模块选集群电缆-其他需求选辅料1 .选主机框、主控、电源1)选主机框：根据每主机所需的业务板数量选择合适的主机框。对于北美需要FCC标准的地区，请选择FCC机框和相应的主控，单板。进行FCC的配置，在海外版UniStar配置器已经实现了算法，在COnfiglJreWiZard界面有NeedFCCOrnot选择，选择YeS后，不满足FCC标准的编码都将被过滤掉。编码/型号描述主控业务板数系统电源槽位CMU整机最大功
3、耗02113547/EH1BS9703E00S9703总装机箱1+1备份32CMU功能集成在机框，无单独的CMU子卡=2200W02113611/EH1BS9703E01S9703总装机箱-支持FCC02113548/EH1BS9706E00S9706总装机箱641+1备份=4400W02113612/EH1BS9706E01S9706总装机箱-支持FCC02113549/EH1BS9712E00S9712总装机箱126=6600W02113613/EH1BS9712E01S9712总装机箱-支持FCC2)选主控：根据主机框、交换带宽选择主控，考虑主控是否需要备份编码型号描述适用主机框备注03
4、030NWAEH1D2MCUAC00主控板MCUA9703MCUA默认支持FCC标准03030NXREH1D2SRUDC00主控板SRUD9706/9712无03030PHAEH1D2SRUDC01主用FCC主控板SRUD9706/9712配在支持FCC的机框03021UWGEH1D2SRUC000主控板SRUC,满足FCC标准9706/9712可配置在支持FCC的机框3）选电源：S9700提供以下三种类型的电源模块，支持AC/DC输出。编码电源类型说明97039706/971202130977AC2200W交流系统电源支持1+1备份支持M+N备份02270117DC2200W直流系统电源02
5、130979AC800W交流电源模块2 .选业务板按照所需的接口类型，MAC地址大小，是否支持MPLS和单播、组播路由大小，是否需要支持业务板集群选择合适的业务板。通过选配XIE单板，S9700交换机可以升级为敏捷交换机。板卡类型MACMPLS接口类型路由FIB支持业务口集群的板卡X1E1MY 48*GE光 48*GE电 4*1OGESFP+24*GE光+8*GE电(combo) 8*1OGESFP+8*GE光+8*GE电(combo)1M,默认256K,更多的FIB需要购买LicenseNSA32KN12*1OGE光(SFP+)12K12*10GE光(SFP+)SC128KY32*10GE(

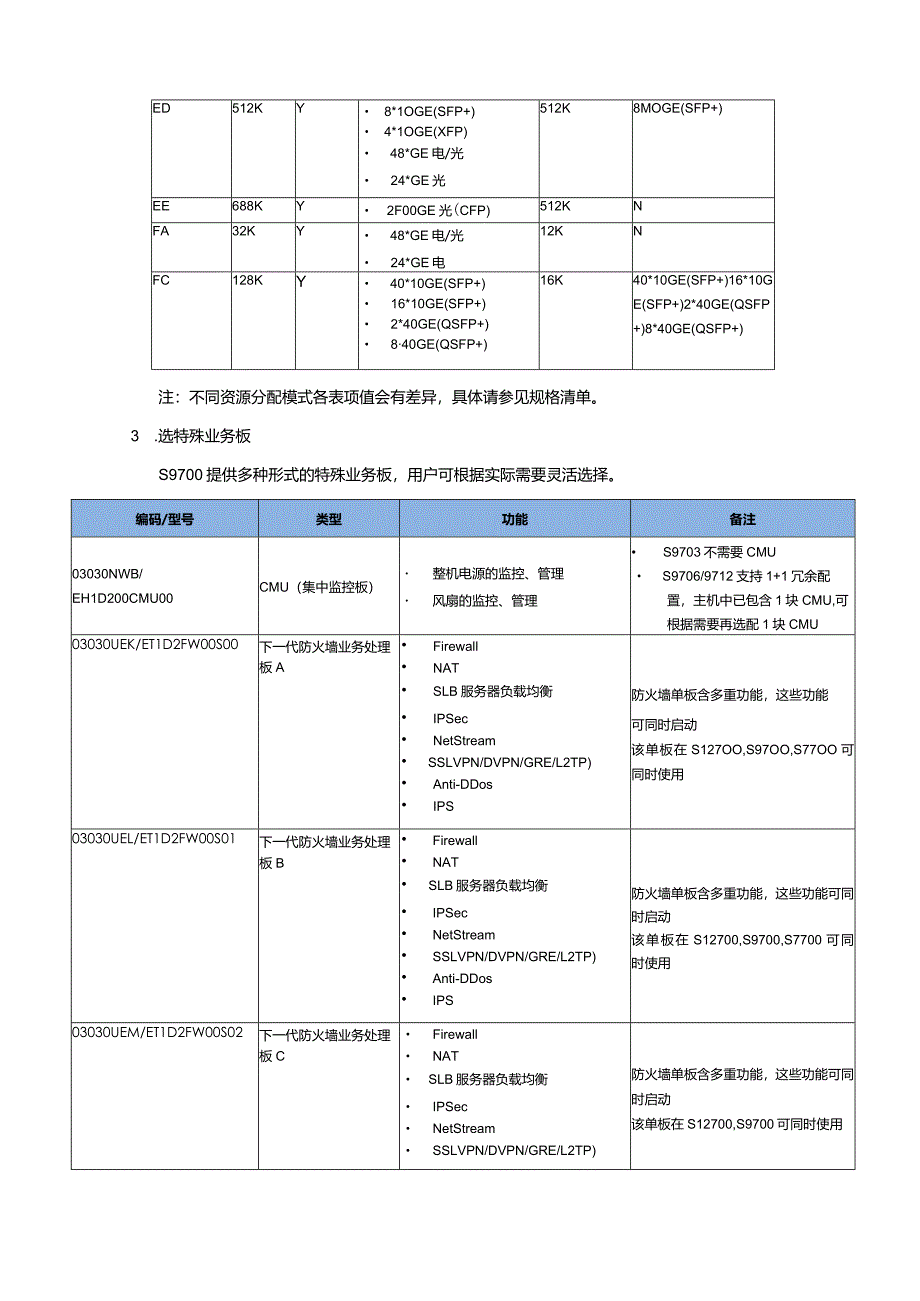

6、SFP+)16K32*1OGE光(SFP+)EA32KY 48*GE电/光 2/4*1OGE光(XFP) 270GE光(XFP)+24*GE电/光 48*FE电/光 36*GE电+12*GE光16KNEC128KY 48*GE电/光 2/4*1OGE光(XFP) 24*GE光+2*10GEXFP 24*GE光 48*FE电/光128KNEC288KY48ToGESFP+12K,V2R6版本支持12K(2014年7月GA)NED512KY 8*1OGE(SFP+) 4*1OGE(XFP) 48*GE电/光 24*GE光512K8MOGE(SFP+)EE688KY2F00GE光(CFP)512KN
7、FA32KY48*GE电/光24*GE电12KNFC128KY 40*10GE(SFP+) 16*10GE(SFP+) 2*40GE(QSFP+) 840GE(QSFP+)16K40*10GE(SFP+)16*10GE(SFP+)2*40GE(QSFP+)8*40GE(QSFP+)注：不同资源分配模式各表项值会有差异，具体请参见规格清单。3 .选特殊业务板S9700提供多种形式的特殊业务板，用户可根据实际需要灵活选择。编码/型号类型功能备注03030NWB/EH1D200CMU00CMU（集中监控板） 整机电源的监控、管理 风扇的监控、管理S9703不需要CMUS9706/9712支持1+1冗
8、余配置，主机中已包含1块CMU,可根据需要再选配1块CMU03030UEK/ET1D2FW00S00下一代防火墙业务处理板A Firewall NAT SLB服务器负载均衡 IPSec NetStream SSLVPN/DVPN/GRE/L2TP) Anti-DDos IPS防火墙单板含多重功能，这些功能可同时启动该单板在S127OO,S97OO,S77OO可同时使用03030UEL/ET1D2FW00S01下一代防火墙业务处理板B Firewall NAT SLB服务器负载均衡 IPSec NetStream SSLVPN/DVPN/GRE/L2TP) Anti-DDos IPS防火墙单板含
9、多重功能，这些功能可同时启动该单板在S12700,S9700,S7700可同时使用03030UEM/ET1D2FW00S02下一代防火墙业务处理板C Firewall NAT SLB服务器负载均衡 IPSec NetStream SSLVPN/DVPN/GRE/L2TP)防火墙单板含多重功能，这些功能可同时启动该单板在S12700,S9700可同时使用Anti-DDosIPS03030UEJ/ET1D2IPS0S00入侵防御和入侵检测业务处理板A-IOGIPSIDS该单板在S12700,S9700,S7700可同时使用03030TPP/ACU2WLANACU2无线接入控制板（含128AP控制资
10、源）WLANAC该单板在S127OO,S97OO,S77OO可同时使用20310WHEH1D2VS080008端口万兆集群业务子卡（SFP+）S9700交换网集群专用子卡在SRUC主控上才能使用4.选软件、License1.icense配置说明编码项目描述配量说明88032DXMS9700基本软件,V200R005必配，根据需要选择相应版本88032YQLS9700基本软件,V200R00881400292MPLS功能授权81400293NQA功能授权81400294IPV6功能授权82400526PPPoE接入用户资源授权-4K（配合X系列单板使用）配合XIE单板使用，加载在主控上，默认规格
11、256个用户，根据项目需求购买，在此默认授权基础上累加，只在国内教育网销售，推荐使用PPPoE用户数不多于16K。82400527PPPoE接入用户资源授权-8K（配合X系列单板使用）82400528PPPoE接入用户资源授权-16K（配合X系列单板使用）82400524X系列单板FIB资源授权-128K配合XIE单板使用，加载在主控上，可累加购买，所有XlE单板使用的资源数不能超过购买的该LiCenSe总和82400525X系列单板FIB资源授权-512K82400507WLAN无线接入控制器AP资源授权-512AP（配合X系列单板使用）配合XlE单板使用，加载在主控上，可累加购买，所有XI
12、E单板使用的资源数不能超过购买的该LiCenSe总和82400508WLAN无线接入控制器AP资源授权-128AP（配合X系列单板使用）82400509WLAN无线接入控制器AP资源授权-64AP（配合X系列单板使用）82400510WLAN无线接入控制器AP资源授权-16AP（配合X系列单板使用）88032BGVACU2无线接入控制器AP资源授权（128AP）配合ACU2单板使用，加载在ACU2单板上，可累加购买，所有ACU2单板使用的资源数不能超过购买的该License总和。该APLicense和XIE单板的APLicense需独立使用，ACU2单板不能使用X1E单板的APLicense,
13、反之亦然。5 .选电模块和光模块S9700提供1种电模块，16种FE、GE光模块,11种IOGE光模块，3种40GE光模块。S9700同时可支持CWDM和DWDM彩光光模块，型号多，具体查看配置手册或者从配置器选取。编码型号配置原则备注02314171SFP-100OBaseT选配，根据项目需求确定数量100mGE电模块02315204eSFP-GE-SX-MM850选配，根据项目需求确定数量500m多模GE-SFP02315200SFP-GE-LX-SM1310IOkm单模GE-SFP02317346S-SFP-GE-LH40-SM1310长距时选配，根据项目需求确定数量40km单模GE-S
14、FP02317347S-SFP-GE-LH40-SM155040km单模GE-SFP02317348S-SFP-GE-LH80-SM155080km单模GE-SFP02315206eSFP-GE-ZX100-SM1550IOokm单模GE-SFP02315233SFP-FE-SX-MMi310选配，根据项目需求确定数量2km多模FEZSTM1-SFP02315205eSFP-FE-LX-SM131015km单模FESTM1-SFP02317344S-SFP-FE-LH40-SM1310长距时选配，根据项目需求确定数量40km单模FE/STM1-SFP02317345S-SFP-FE-LH80-SM155080km单模FE/STM1-
