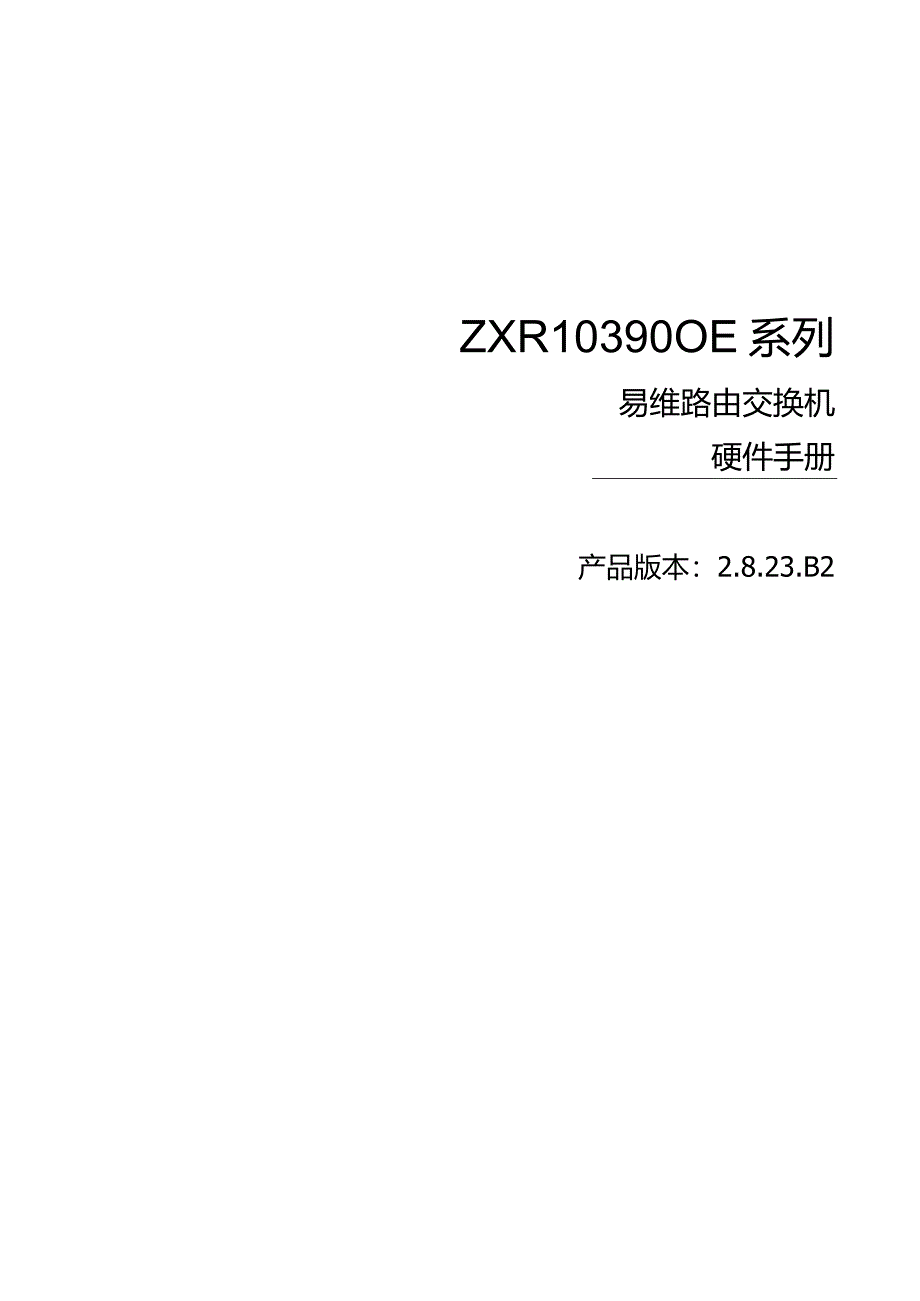

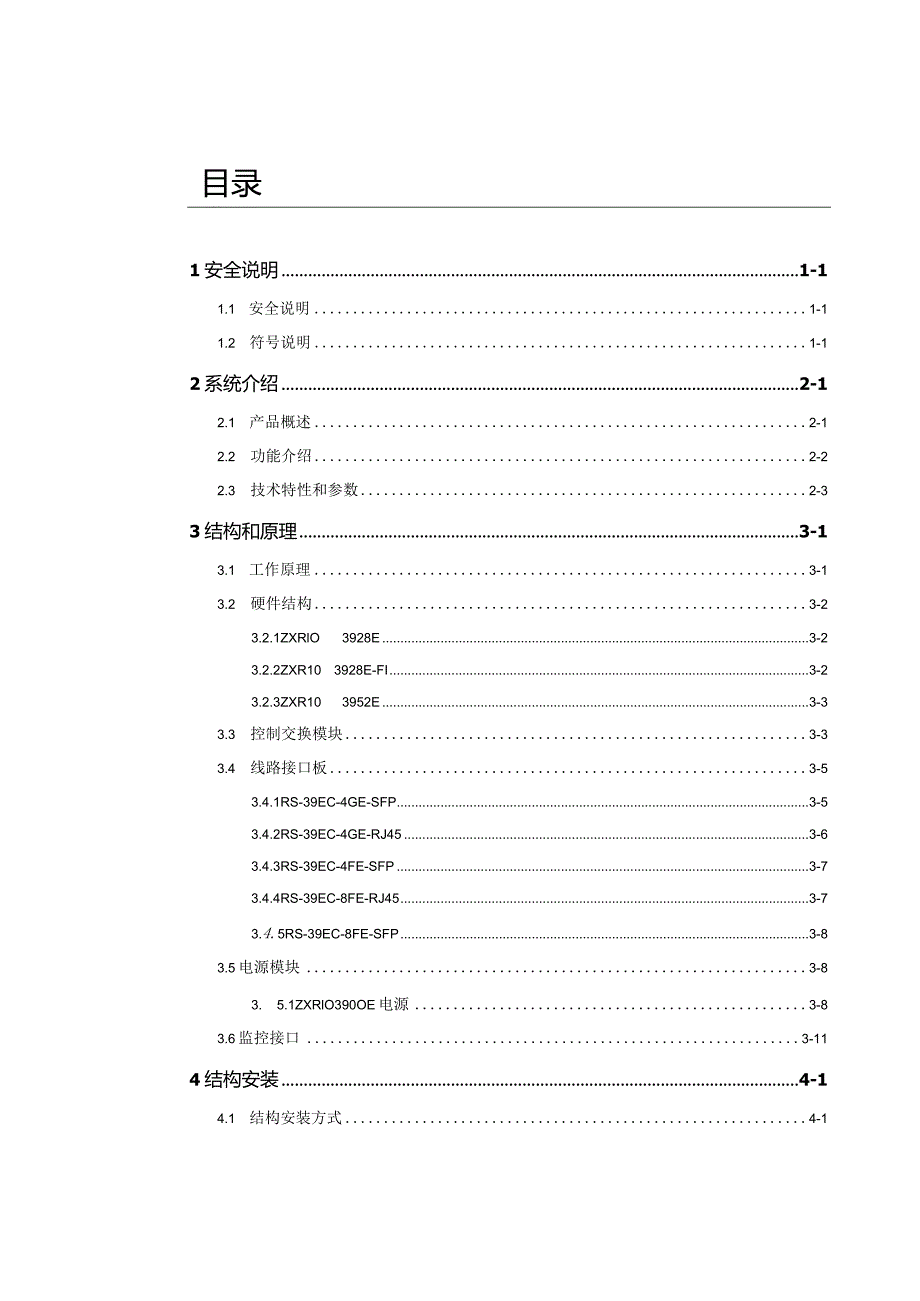

1、ZXR10390OE系列易维路由交换机硬件手册产品版本：2.8.23.B2目录1安全说明1-11.1 安全说明1-11.2 符号说明1-12系统介绍2-12.1 产品概述2-12.2 功能介绍2-22.3 技术特性和参数2-33结构和原理3-13.1 工作原理3-13.2 硬件结构3-23.2.1ZXRlO3928E3-23.2.2ZXR103928E-FI3-23.2.3ZXR103952E3-33.3 控制交换模块3-33.4 线路接口板3-53.4.1RS-39EC-4GE-SFP3-53.4.2RS-39EC-4GE-RJ453-63.4.3RS-39EC-4FE-SFP3-73.4.

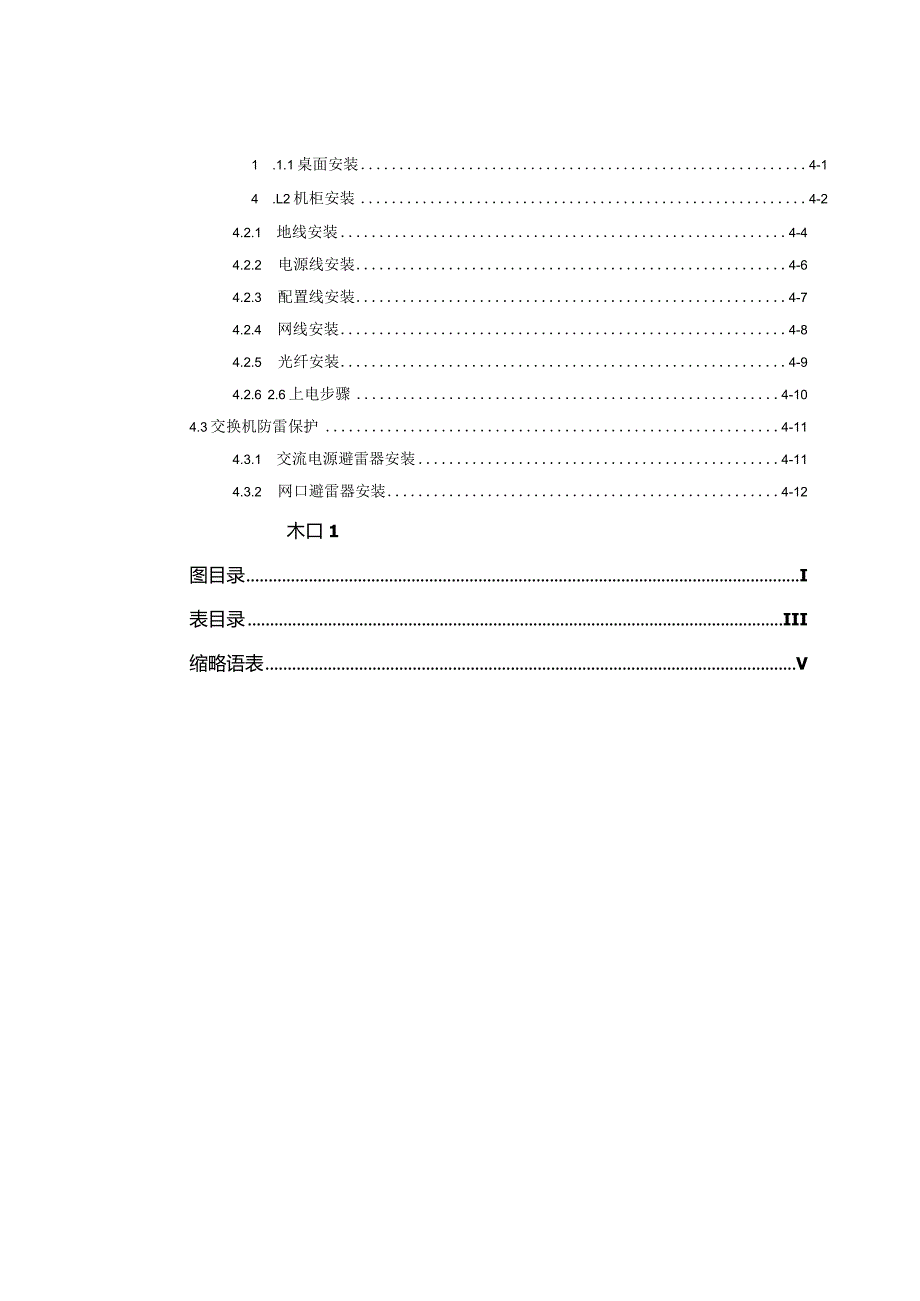

2、4RS-39EC-8FE-RJ453-73.4.5RS-39EC-8FE-SFP3-83.5电源模块3-83. 5.1ZXRlO390OE电源3-83.6监控接口3-114结构安装4-14.1 结构安装方式4-11 .1.1桌面安装4-14 .L2机柜安装4-24.2.1 地线安装4-44.2.2 电源线安装4-64.2.3 配置线安装4-74.2.4 网线安装4-84.2.5 光纤安装4-94.2.6 2.6上电步骤4-104.3交换机防雷保护4-114.3.1 交流电源避雷器安装4-114.3.2 网口避雷器安装4-12木口1图目录I表目录III缩略语表V刖百手册说明本手册为ZXR1039
3、0OE系列(V2.8.23.B2)易维路由交换机硬件手册，适用于ZXRlo390OE系列(V2.8.23.B2)易维路由交换机(简称ZXRlo390OE系列，在通用部分也简称为交换机)，包括： ZXRlO3928E易维路由交换机 ZXRlO3928E-FI易维路由交换机ZXRlO3952E易维路由交换机ZXRlO390OE的配套手册有：ZXR10390OE系列(V2.8.23.B2)易维路由交换机硬件手册ZXR10390OE系列(V2.8.23.B2)易维路由交换机用户手册基本配置分册ZXR10390OE系列(V2.8.23.B2)易维路由交换机用户手册以太网交换分册ZXR10390OE系列(
4、V2.8.23.B2)易维路由交换机用户手册IPv4路由分册ZXR10390OE系列(V2.8.23.B2)易维路由交换机用户手册IPv6分册ZXRlO390OE系列(V2.8.23.B2)易维路由交换机支持的命令是基于统一平台ZXROSV4.8.23版本。内容介绍ZXRlO390OE系列(V2.8.23.B2)易维路由交换机硬件手册的章节及其概要如下所示:章名概要第1章安全说明介绍安全说明和符号说明第2章系统介绍对ZXRIo390OE系统进行整体介绍第3章结构和原理介绍ZXRlo390OE的结构和原理第4章结构安装介绍ZXRIo390OE的安装方式和安装方法1安全说明本章包含如下主题：安全说
5、明IT符号说明IT1.1 安全说明本设备中存在高温和高压，只有经过培训合格的专业人员才能进行安装、操作和维护。在设备安装、操作和维护中，必须遵守所在地的安全规范和相关操作规程，否则可能会导致人身伤害或设备损坏。手册中提到的安全注意事项只作为当地安全规范的补充。设备中的debug命令会严重影响设备性能，请慎重使用。特别是debugall命令，会把所有CkbUg进程全打开，在带业务的设备上不应该使用。建议在用户网络正常的情况下，不要使用debug命令。中兴通讯不承担任何因违反通用安全操作要求或违反设计、生产和使用设备安全标准而造成的责任。1.2 符号说明对设备进行安装、操作和维护时需要注意的一些内
6、容，采用如下格式进行说明。A瞥告！表示若忽视安全告诫，就有可能发生重大或严重伤害事故，或损坏设备。注意！表示若忽视安全告诫，就有可能发生伤害事故，或损坏设备。NOTEJ说明：除安全说明以外的需要特别注意的内容。系统介绍本章包含如下主题： 产品概述2-1 功能介绍2-2 技术特性和参数2-32.1 产品概述ZXRlO390OE系列产品是中兴通讯推出的满足接入市场的百兆三层设备，产品专注于全业务IP承载网应用，旨在满足业务接入承载网的部署需求，采用统一平台承载数据、语音、视频、移动等业务。高可靠性的软硬件构架，出色的交换容量和性能，便捷简单的运维管理工具，便于构建可持续发展的电信级承载网。ZXRl
7、O390OE系列采用先进的专用核心芯片，良好的业务扩展及增值能力，延长了设备的使用寿命，最大限度地保护了资产投资收益率。“绿色环保”的设计理念，产品的功耗保持业内的较低水平。设备结构紧凑小巧，深度少于220mm,占用空间小，运营费用低。模块化双电源保证了高可靠性，极大地降低了运维成本，实现了运营利润的最大化。ZXRlO390OE系列产品包括3种型号：ZXR103928E,ZXRlO3928E-FI利ZXRlo3952E。ZXRlO3928E支持24个百兆电口和1个拓展槽位，每个拓展槽位支持4个千兆的光口或电口；ZXRlO3928E-FI支持24个百兆光口和1个拓展槽位，每个拓展槽位支持4个千兆
8、的光口或电口；ZXRlO3952E支持16个固定百兆光口，1个拓展槽位，每个拓展槽位支持4个千兆的光口或电口。支持4个线卡槽位，每个线卡为8个百兆光或电口。ZXRlO390OE具有以下特点： 超前的性能和容量，提升客户网络升级及部署效率。 提升视频服务体验，确保用户高质量视频服务感受。 丰富的业务平台，网络融合的理想平台。 电信级高可靠性，提高灾难的恢复能力。 卓越的运维管理设计，降低运营维护成本, 绿色节能环保，降低部署环境要求。2.2 功能介绍ZXRIO390OE系列产品包括3款产品：ZXRlO3928E,ZXRlO3928E-FI和ZXRlO3952E。1 .物理端口 支持端口速率、双工
9、模式、自适应等的配置 支持端口镜像 支持广播风暴抑制 支持线路诊断分析测试2 .VLAN 支持基于端口的VLAN 支持IEEE802.IQ,VLAN数最多为4K个 支持PVLAN 支持SVLAN 支持SUPerVLAN3 .二层协议 支持STP、RSTP和MSTP 支持静态TrUnk和LACP 支持IGMPSn。Ping4 .路由协议 支持静态路由、RIPvlv2.OSPF、IS-ISBGP等单播协议 支持IGMPVI/v2、PlM-SNkMSDP等组播协议5 .ACL 支持基本ACL、扩展ACL、二层ACL和混合ACL 支持ACL时间段限制6 .QoS 支持802.Ip优先级 支持SP和WR
10、R队列调度方式 支持流量监管 支持基于流的重定向 支持流镜像和流量统计7 .接入认证支持RADIUSClient支持DHCPReIay和DHCPServer8 .可靠性 支持VRRP 支持路由负荷分担9 .网管 支持命令行(CLI)配置方式 支持通过COnSOle口、TelnetSSH进行配置 支持SNMP和RMON 支持中兴通讯NetNUnlenN31统网管系统10 .支持监控接口 支持3路干接点信号输入 支持5路干接点信号输出2.3技术特性和参数表2-1详细列出了ZXRlO3900E的技术特性和参数。表27ZXR10390OE技术特性和参数项目描述尺寸ZXRlO3928E：44.45mm（
11、高）442mm（宽）220mm（深）ZXRlO3928E-FI：44.45un（高）X442mm（宽）220mm（深）ZXRlO3952E：88.9mm（高）442mm（宽）220mm（深）重量ZXRlO3928E：4.3kgZXRlO3928E-FI：4.3kgZXRlO3952E：IOkg电源交流电源：100V-240V,50HZ60HZ直流电源：-40V-57V功耗ZXRlO3928E： 最小功耗：22W 最大功耗：30WZXRlO3928E-FI： 最小功耗：25W 最大功耗：40WZXRlO3952E： 最小功耗：30W 最大功耗：98W可靠性MTBF：200000小时MTTR：30
12、分钟EMC: FCCPart15ClassA EN55022ClassA EN300386 EN55024Safety： UL60950-1 CSAC22.2No.60950-1项目描述IEC60950-1EN60950-1环保规范ReductionofIIazardousSubstancesROIIS)防雷交流电源防雷6KV环境温度工作环境温度：长期-5C+50C;短期-5C+55C存储环境温度：-40C+70C环境湿度相对湿度10%90%,非凝结内存大小ZXRlO3928E：256MBZXRlO3928E-FI：256MBZXRlO3952E：256MB交换容量ZXRlO3928E：24.
13、8GZXRlO3928E-FI：24.8GZXRlO3952E：29.6G包转发率ZXRlO3928E：18.4512MppsZXRlO3928E-FI：18.4512MppsZXR103952E：22.0224Mpps路由表条目数ZXRlO3928E： 主机路由IPv4：4K,IPv6：2K 网段路由IPv4：8K,IPv6：4K 等价路由32条ZXRlO3928E-FI： 主机路由IPv4：4K,IPv6：2K 网段路由IPv4：8K,IPv6：4K 等价路由32条ZXRlO3952E： 主机路由IPv4：4K,IPv6：2K 网段路由IPv4：8K,IPv6：4K 等价路由32条MAC地
14、址表深度ZXRlO3928E：16KZXRlO3928E-FI：16KZXRlO3952E：16K结构和原理本章包含如下主题: 工作原理3-1 硬件结构3-2 控制交换模块3-3 线路接口板3-5 电源模块3-8 监控接口3-113.1工作原理ZXRlO390OE系列产品是中兴通讯推出的满足接入市场的百兆三层设备，产品专注于全业务IP承载网应用，旨在满足业务接入承载网的部署需求，采用统一平台承载数据、语音、视频、移动等业务。高可靠性的软硬件构架，出色的交换容量和性能，便捷简单的运维管理工具，便于构建可持续发展的电信级承载网。ZXRlO390OE系列产品功能强大，性能卓越，按照系统功能划分，主要包括控制模块、交换模块、接口模块、电源模块和监控模块。1 .控制模块：控制模块由主处理器和一些外部功能芯片组成，实现系统对各种应用的处理。它对外提供管理配置用的串口，进行数据操作和维护。2 .交换模块：交换模块主要为包处理器，完成对各端口送来数据包的处理和交换。
