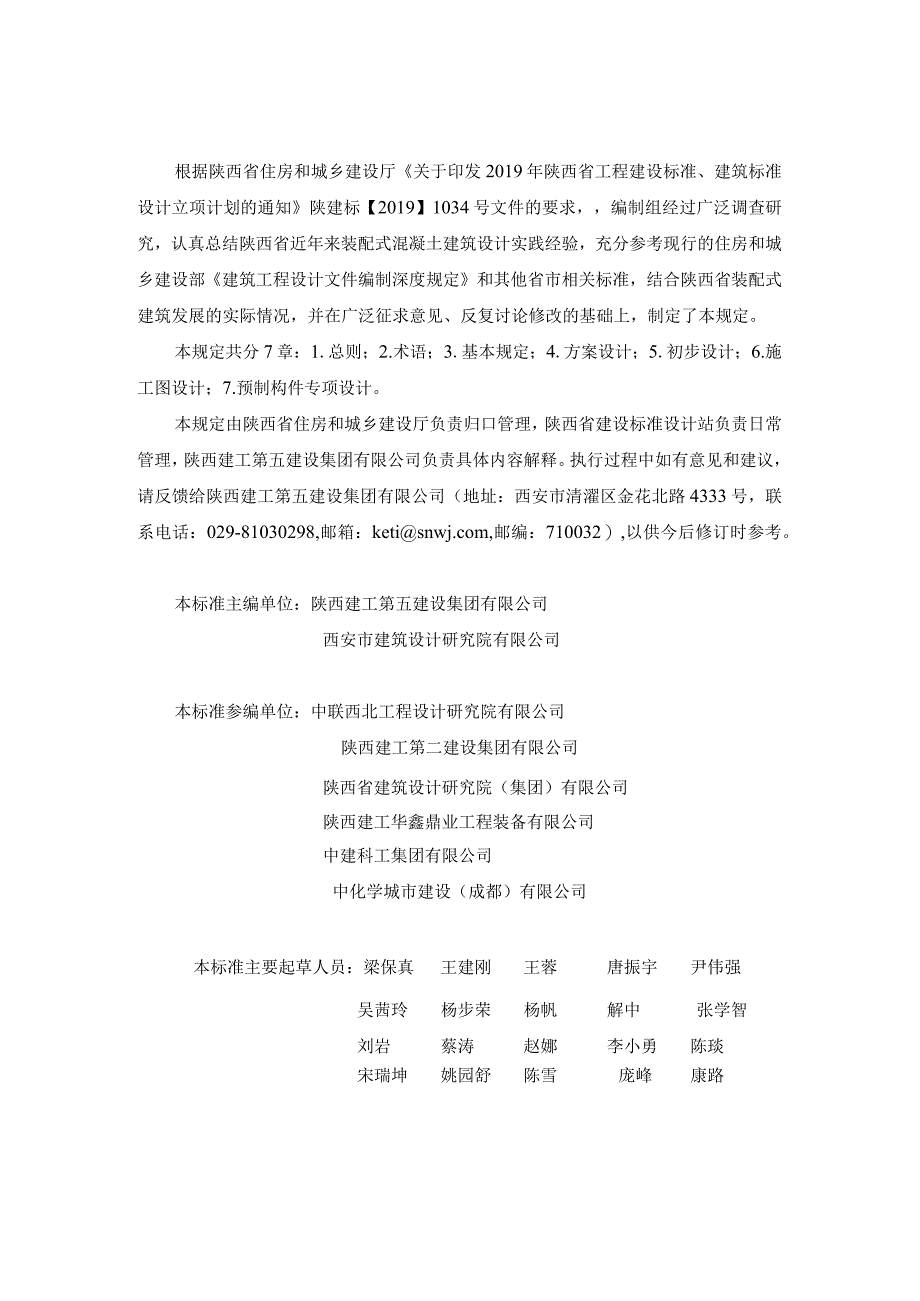

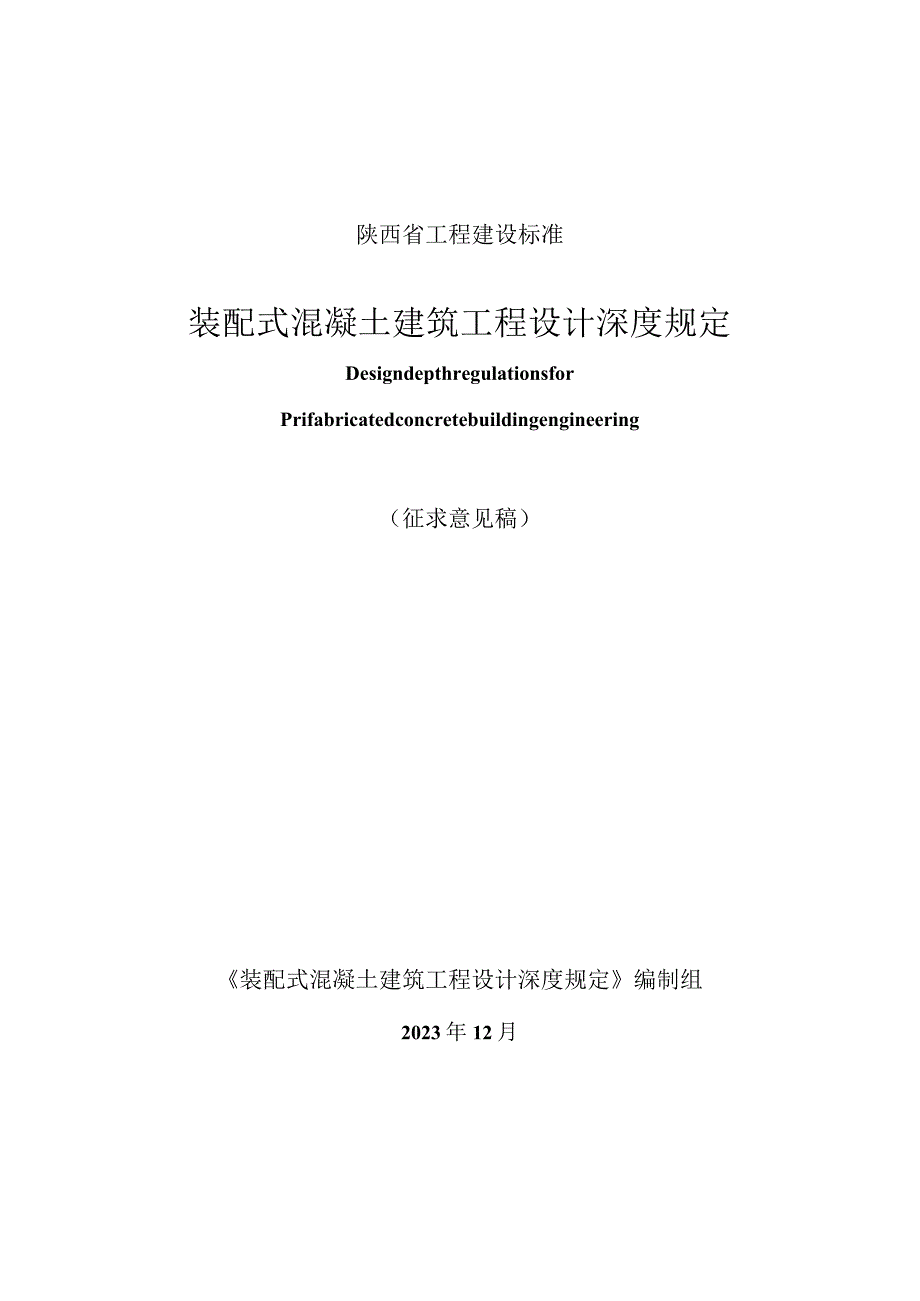

1、陕西省工程建设标准装配式混凝土建筑工程设计深度规定DesigndepthregulationsforPrifabricatedconcretebuildingengineering（征求意见稿）装配式混凝土建筑工程设计深度规定编制组2023年12月根据陕西省住房和城乡建设厅关于印发2019年陕西省工程建设标准、建筑标准设计立项计划的通知陕建标【2019】1034号文件的要求，编制组经过广泛调查研究，认真总结陕西省近年来装配式混凝土建筑设计实践经验，充分参考现行的住房和城乡建设部建筑工程设计文件编制深度规定和其他省市相关标准，结合陕西省装配式建筑发展的实际情况，并在广泛征求意见、反复讨论修改的基
2、础上，制定了本规定。本规定共分7章：1.总则；2.术语；3.基本规定；4.方案设计；5.初步设计；6.施工图设计；7.预制构件专项设计。本规定由陕西省住房和城乡建设厅负责归口管理，陕西省建设标准设计站负责日常管理，陕西建工第五建设集团有限公司负责具体内容解释。执行过程中如有意见和建议，请反馈给陕西建工第五建设集团有限公司（地址：西安市清濯区金花北路4333号，联系电话：029-81030298,邮箱：keti,邮编：710032）,以供今后修订时参考。本标准主编单位：陕西建工第五建设集团有限公司西安市建筑设计研究院有限公司本标准参编单位：中联西北工程设计研究院有限公司陕西建工第二建设集团有限公

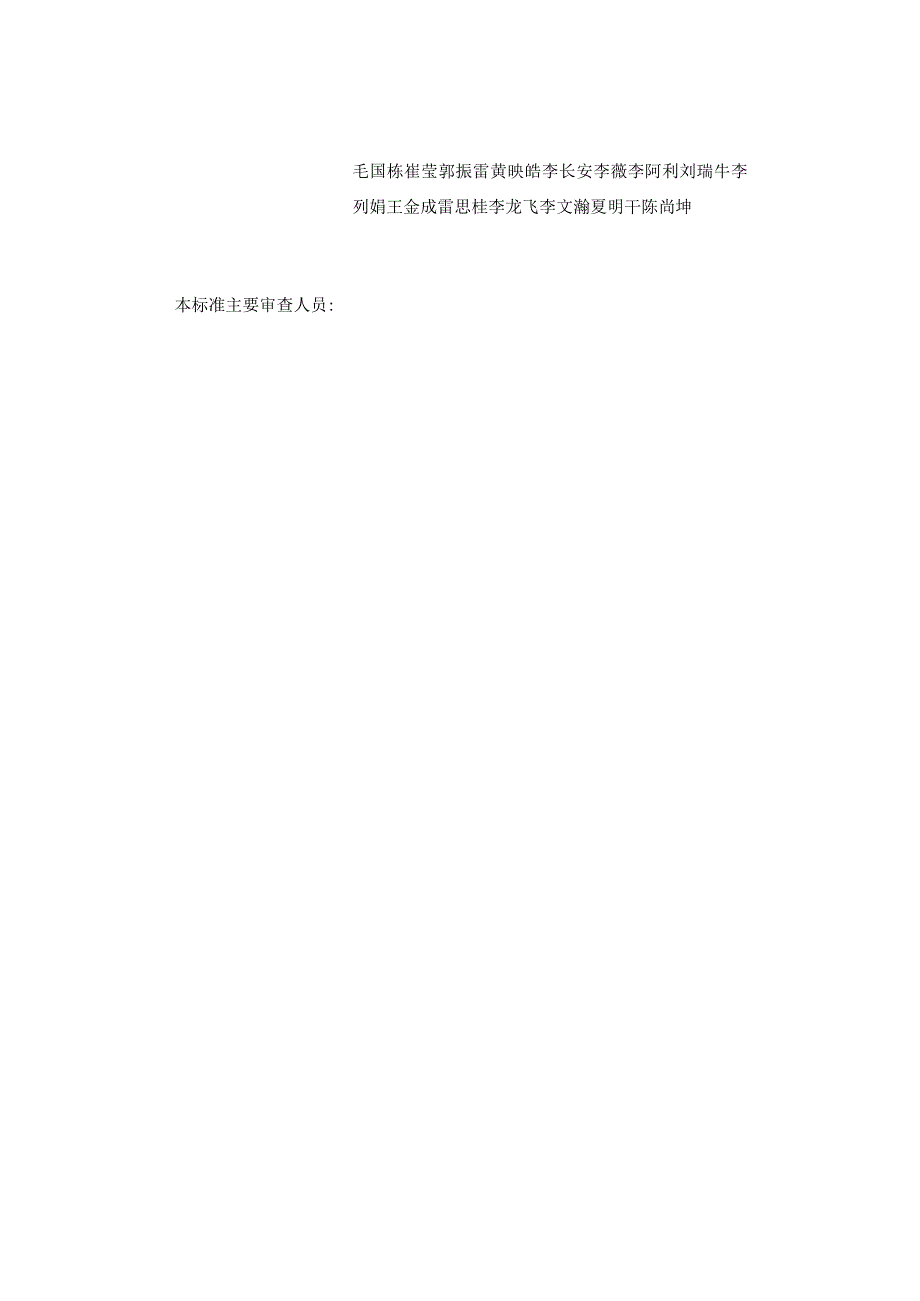

3、司陕西省建筑设计研究院（集团）有限公司陕西建工华鑫鼎业工程装备有限公司中建科工集团有限公司中化学城市建设（成都）有限公司本标准主要起草人员：梁保真王建刚王蓉唐振宇尹伟强吴茜玲杨步荣杨帆解中张学智刘岩蔡涛赵娜李小勇陈琰宋瑞坤姚园舒陈雪庞峰康路毛国栋崔莹郭振雷黄映皓李长安李薇李阿利刘瑞牛李列娟王金成雷思桂李龙飞李文瀚夏明干陈尚坤本标准主要审查人员:1总则12术语23基本规定64方案设计114.1 一般要求114.2 装配式混凝土建筑技术策划文件114.3 装配混凝土建筑设计说明书134.4 设计图纸155初步设计165.1 一般要求165.2 装配混凝土建筑设计总说明165.3 总平面185.4
4、建筑185.5 结构205.6 给排水225.7 暖通235.8 电气245.9 建筑装配率计算书246施工图设计256.1 一般要求256.2 总平面256.3 建筑266.5 给排水366.6 暖通386.7 电气397预制构件专项设计417.1 一般要求417.2 设计说明427.3 设计图纸457.4 构件计算书48引用标准名录49本标准用词说明51Contents1 Generalprovisions12 Terms23 Basicprovisions64 Schemedesign104.1 Generalrequirements104.2 Technicalplanningdocu
5、mentsofprefabricatedconcreteconstruction104.3 Designspecificationforassembledconcretebuildings124.4 Designdrawings145 Preliminarydesign155.1 Generalrequirements155.2 Generaldescriptionofassembledconcretebuildingdesign155.3 Totalplane165.4 Architecture175.5 Structure195.6 Watersupplyanddrainage215.7
6、HVAC225.8 Electricalpower225.9 Buildingassemblyratecalculationbook236 Constructiondrawingdesign246.1 Generalrequirements246.2 Totalplane246.3 Architecture246.5 Watersupplyanddrainage356.6 HVAC376.7 Electricalpower387 Specialdesignofprefabricatedcomponents407.1 Generalrequirements407.2 Designdescript
7、ion417.3 Designdrawings447.4 Componentcalculationbook47Referencestandarddirectory48WordDescriptionofthisstandard501.0.1为加强对陕西省装配式混凝土建筑工程设计文件编制工作的管理，保证各阶段装配式混凝土建筑设计文件的质量和完整性，结合本省装配式建筑发展的实际情况，特制定本规定。1.0.2本规定适用于陕西省新建装配式混凝土建筑的设计。1.0.3本规定对设计文件编制深度的要求具有通用性，对于具体的工程项目设计，应根据项目的内容和设计范围按本规定的相关条款执行。1.0.4本规定不作为各
8、专业设计分工的依据，当多个专业由一个人完成时，应分专业出图，设计文件应符合本规定要求。1.0.5本规定针对方案阶段、初步设计阶段、施工图阶段的装配式混凝土建筑设计说明、设计图纸和建筑装配率计算书等设计文件，以及相关的专项设计文件的编制深度，进行了具体规定。陕西省装配式混凝土建筑的设计深度应符合本规定的要求，本规定中尚未明确的其他相关内容应符合现行的住房和城乡建设部建筑工程设计文件编制深度规定的要求。【条文说明】105住房和城乡建设部建筑工程设计文件编制深度规定对方案设计、初步设计、施工图设计、专项设计阶段设计文件的基本内容、编排顺序及深度均有规定，装配式混凝土建筑工程在符合以上深度要求的前提下
9、，增加装配式建筑的设计内容：方案设计、初步设计、施工图设计阶段的传统设计说明中的概况部分，且应简要说明装配式的目标要求。在各阶段各专业设计说明的具体内容中应设装配式混凝土设计专篇；各阶段设计图纸中应包含装配式建筑设计图纸，工程项目中的装配式设计内容深度应符合本规定。2.0.1装配式混凝土建筑Prefabricatedconcretebuildings建筑的结构系统由混凝土部件（预制构件）构成的装配式建筑。【条文说明】2.0.1本规定中的装配式混凝土建筑的结构类型主要包括：装配整体式框架结构、装配整体式剪力墙结构、装配整体式框架现浇剪力墙结构、装配整体式部分框支剪力墙结构、多层装配式剪力墙结构等
10、。2.0.2预制混凝土构件Prefabricatedconcretecomponents在工厂或施工现场预先生产制作的混凝土构件，简称预制构件。2.0.3建筑系统集成Buildingsystemintegration以装配化建造方式为基础，统筹策划、设计、生产和施工等，实现建筑结构系统、外围护系统、设备与管线系统、内装系统一体化的过程。2.0.4集成设计Integrateddesign建筑结构系统、外围护系统、设备与管线系统、内装系统一体化的设计。2.0.5协同设计Collaborativedesign装配式建筑设计中通过建筑、结构、设备、装修等专业相互配合，并运用信息化技术手段满足建筑设计、
11、生产运输、施工安装等要求的一体化设计。2.0.6结构系统Structuralsystem由结构构件通过可靠的连接方式装配而成，以承受或传递荷载作用的整体。2.0.7外围护系统Peripheralprotectionsystem由建筑外墙、屋面、外门窗及其他部品部件等组合而成，用于分隔建筑室内外环境的部品部件的整体。2.0.8设备与管线系统Equipmentandpipelinesystem由给水排水、供暖通风空调、电气和智能化、燃气等设备与管线组合而成，满足建筑使用功能的整体。2.0.9内装系统Interiorsystem由楼地面、墙面、轻质隔墙、吊顶、内门窗、厨房和卫生间等组合而成，满足建筑
12、空间使用要求的整体。2.0.10部件Component在工厂或现场预先生产制作完成，构成建筑结构系统的结构构件及其他构件的统称。2.0.11部品Parts由工厂生产，构成外围护系统、设备与管线系统、内装系统的建筑单一产品或复合产品组装而成的功能单元的统称。2.0.12全装修Fulldecoration所有功能空间的固定面装修和设备设施安装全部完成，达到建筑使用功能和性能的状态。2.0.13装配式装修Prefabricateddecoration采用干式工法，将工程生产的内装部品在现场进行组合安装的装修方式。2.0.14集成厨房Integratedkitchen由工厂生产的楼地面、吊顶、墙面、橱
13、柜和厨房设备及管线等集成并主要采用干式工法装配而成的厨房。2.0.15集成卫生间Integratedbathroom由工厂生产的楼地面、墙面（板）、吊顶和清洁工具设备及管线等集成并主要采用干式工法装配而成的卫生间。2.0.16装配式隔墙、吊顶和楼地面Prefabricatedpartitionwalls,suspendedceilings,andfloors由工厂生产的，具有隔声、防火、防潮等性能，且满足空间功能和美学要求的部品集成，并主要采用干式工法装配而成的隔墙、吊顶和楼地面。2.0.17管线分离Pipelineseparation将设备与管线设置在结构系统之外的方式。2.0.18同层排水
14、HDPE在建筑排水系统中，器具排水管及排水支管不穿越本层结构楼板到下层空间、与卫生器具同层敷设并接入排水立管的排水方式。2.0.19干法施工Dryconstruction采用干作业施工的建造方法。2.0.20模块Module建筑中相对独立，具有特定功能，能够通用互换的单元。2.0.21标准化接口Standardizesinterfaces具有统一的尺寸规格与参数，并满足公差配合及模数协调的接口。2.0.22装配率Assemblyrate单体建筑计算范围内（0.000以上）的主体结构、维护结构、维护墙、内隔墙、装修和设备管线等采用预制部品部件的综合比例。【条文说明】2.0.22装配率按陕西省工程
15、建筑设计标准装配式建筑评价标准进行计算。以单体建筑作为装配率计算和装配式建筑等级评价的单元，主要基于单体建筑可构成整个建筑活动的工作单元和产品，并能全面、系统地反映装配式建筑的特点，且具有较好的可操作性。单体建筑如有地下室、半地下室，评价范围取地下室、半地下室顶板标高以上；单体建筑如无地下室，评价范围取0.000以上。2.0.23装配式建筑预评价Preevaluationofprefabricatedbuildings在设计前期策划和工程设计各阶段（方案、初步设计、施工图），根据装配率对装配式建筑进行的预先评价。【条文说明】2023在设计阶段按陕西省工程建筑设计标准装配式建筑评价标准的装配率计算评分表进行装配式建筑的预先估价，以确保项目采取最合理可实施的装配式设计方案。预评价在设计的每个阶段均应进行。由于各设计阶段项目的深度不同，在策
