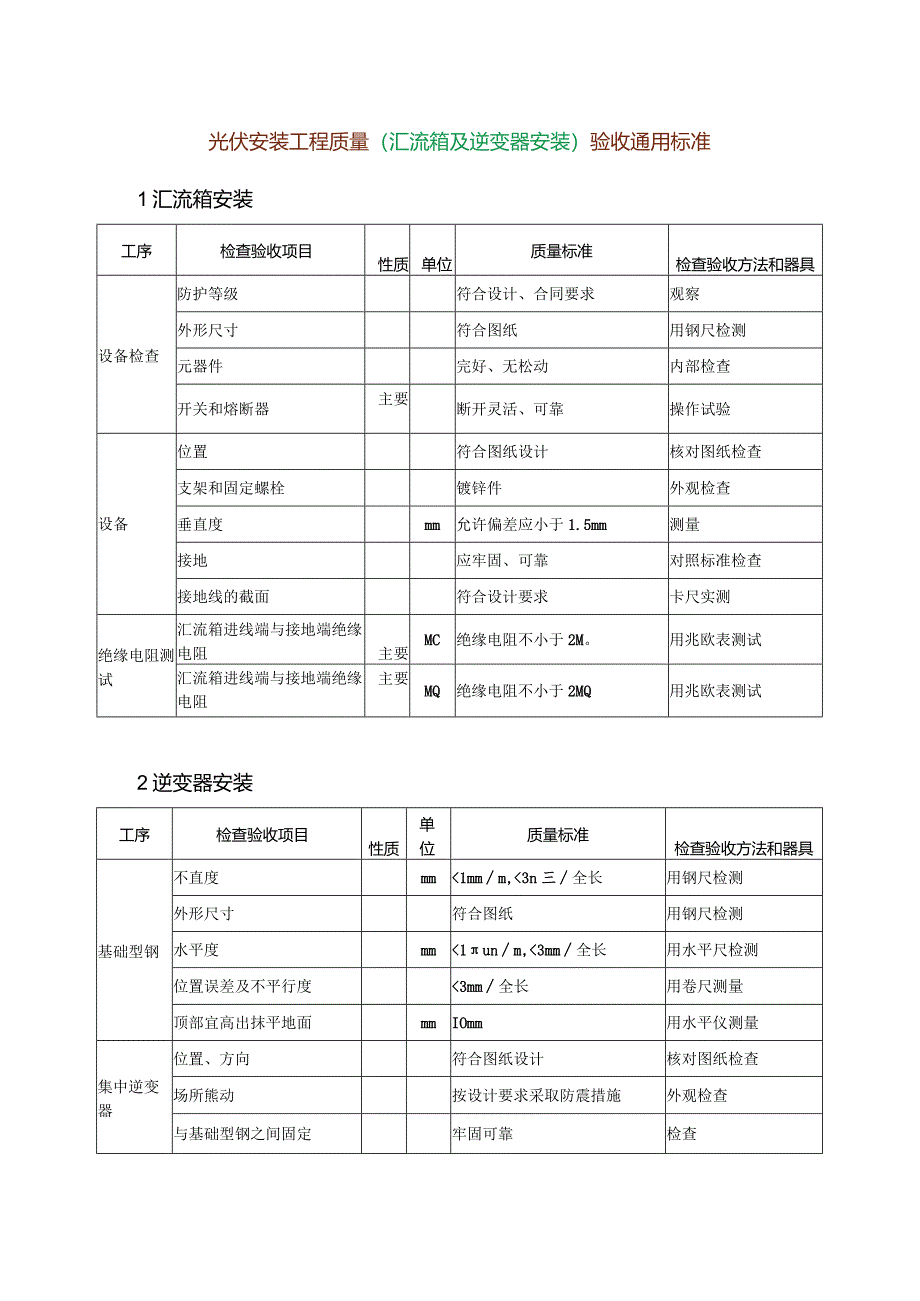

1、光伏安装工程质量（汇流箱及逆变器安装）验收通用标准1汇流箱安装工序检查验收项目性质单位质量标准检查验收方法和器具设备检查防护等级符合设计、合同要求观察外形尺寸符合图纸用钢尺检测元器件完好、无松动内部检查开关和熔断器主要断开灵活、可靠操作试验设备位置符合图纸设计核对图纸检查支架和固定螺栓镀锌件外观检查垂直度mm允许偏差应小于1.5mm测量接地应牢固、可靠对照标准检查接地线的截面符合设计要求卡尺实测绝缘电阻测试汇流箱进线端与接地端绝缘电阻主要MC绝缘电阻不小于2M。用兆欧表测试汇流箱进线端与接地端绝缘电阻主要MQ绝缘电阻不小于2MQ用兆欧表测试2逆变器安装工序检查验收项目性质单位质量标准检查验收方

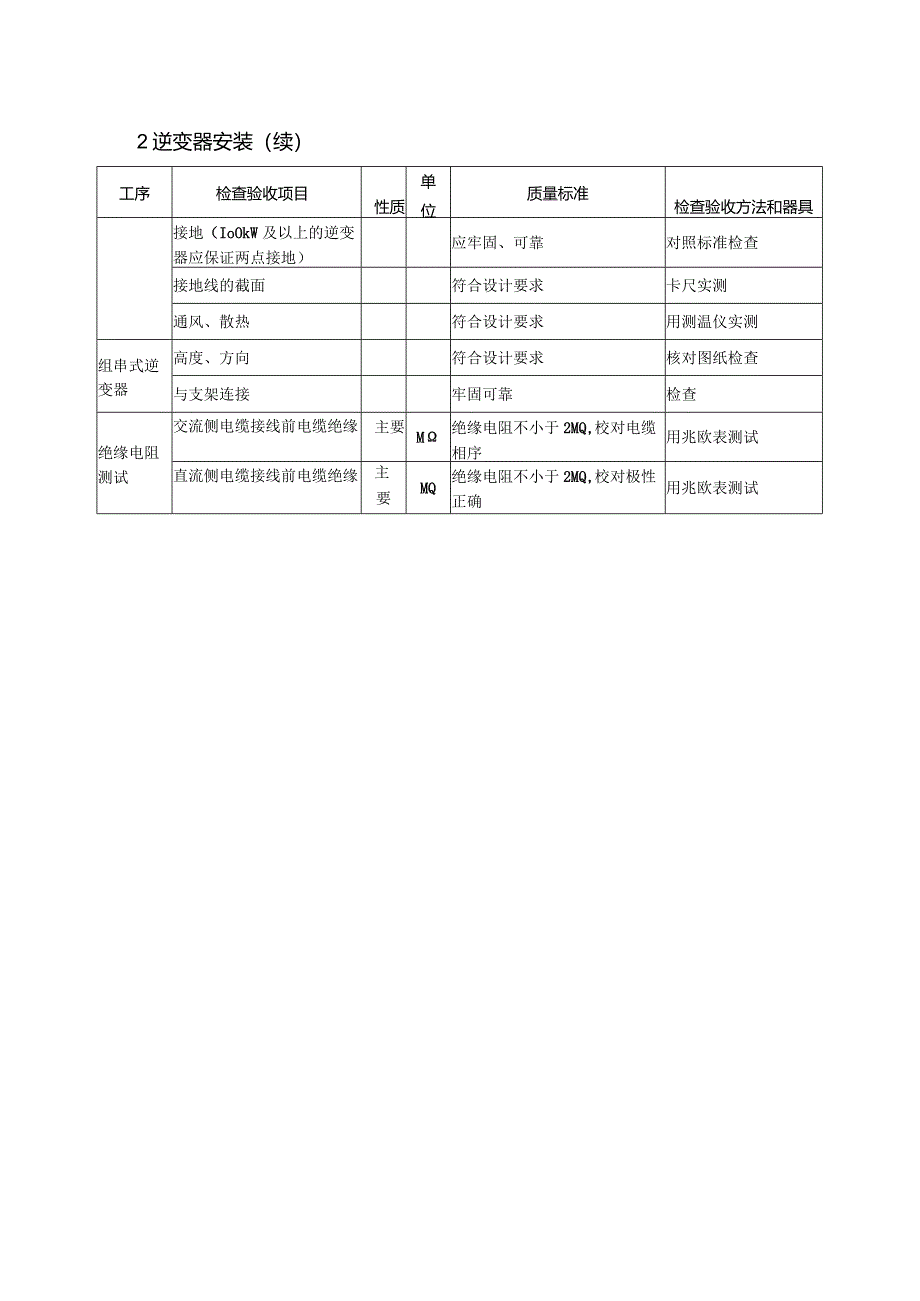

2、法和器具基础型钢不直度mm1mmm,3n三全长用钢尺检测外形尺寸符合图纸用钢尺检测水平度mm1unm,3mm全长用水平尺检测位置误差及不平行度3mm全长用卷尺测量顶部宜高出抹平地面mmIOmm用水平仪测量集中逆变器位置、方向符合图纸设计核对图纸检查场所熊动按设计要求采取防震措施外观检查与基础型钢之间固定牢固可靠检查2逆变器安装（续）工序检查验收项目性质单位质量标准检查验收方法和器具接地（IoOkW及以上的逆变器应保证两点接地）应牢固、可靠对照标准检查接地线的截面符合设计要求卡尺实测通风、散热符合设计要求用测温仪实测组串式逆变器高度、方向符合设计要求核对图纸检查与支架连接牢固可靠检查绝缘电阻测试交流侧电缆接线前电缆绝缘主要M绝缘电阻不小于2MQ,校对电缆相序用兆欧表测试直流侧电缆接线前电缆绝缘主要MQ绝缘电阻不小于2MQ,校对极性正确用兆欧表测试
