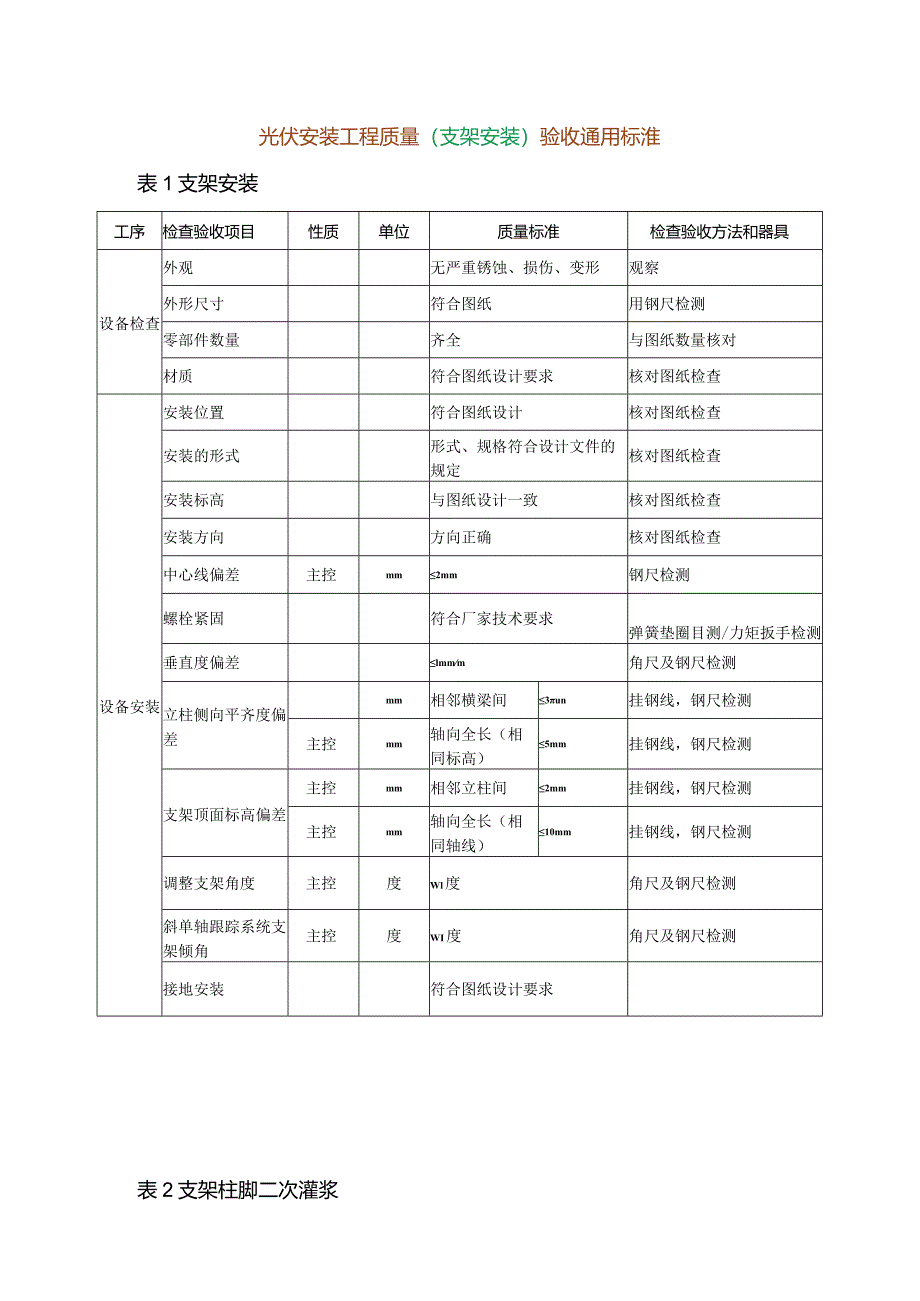

1、光伏安装工程质量（支架安装）验收通用标淮表1支架安装工序检查验收项目性质单位质量标准检查验收方法和器具设备检查外观无严重锈蚀、损伤、变形观察外形尺寸符合图纸用钢尺检测零部件数量齐全与图纸数量核对材质符合图纸设计要求核对图纸检查设备安装安装位置符合图纸设计核对图纸检查安装的形式形式、规格符合设计文件的规定核对图纸检查安装标高与图纸设计一致核对图纸检查安装方向方向正确核对图纸检查中心线偏差主控mm2mm钢尺检测螺栓紧固符合厂家技术要求弹簧垫圈目测/力矩扳手检测垂直度偏差lmmm角尺及钢尺检测立柱侧向平齐度偏差mm相邻横梁间3un挂钢线，钢尺检测主控mm轴向全长（相同标高）5mm挂钢线，钢尺检测支架

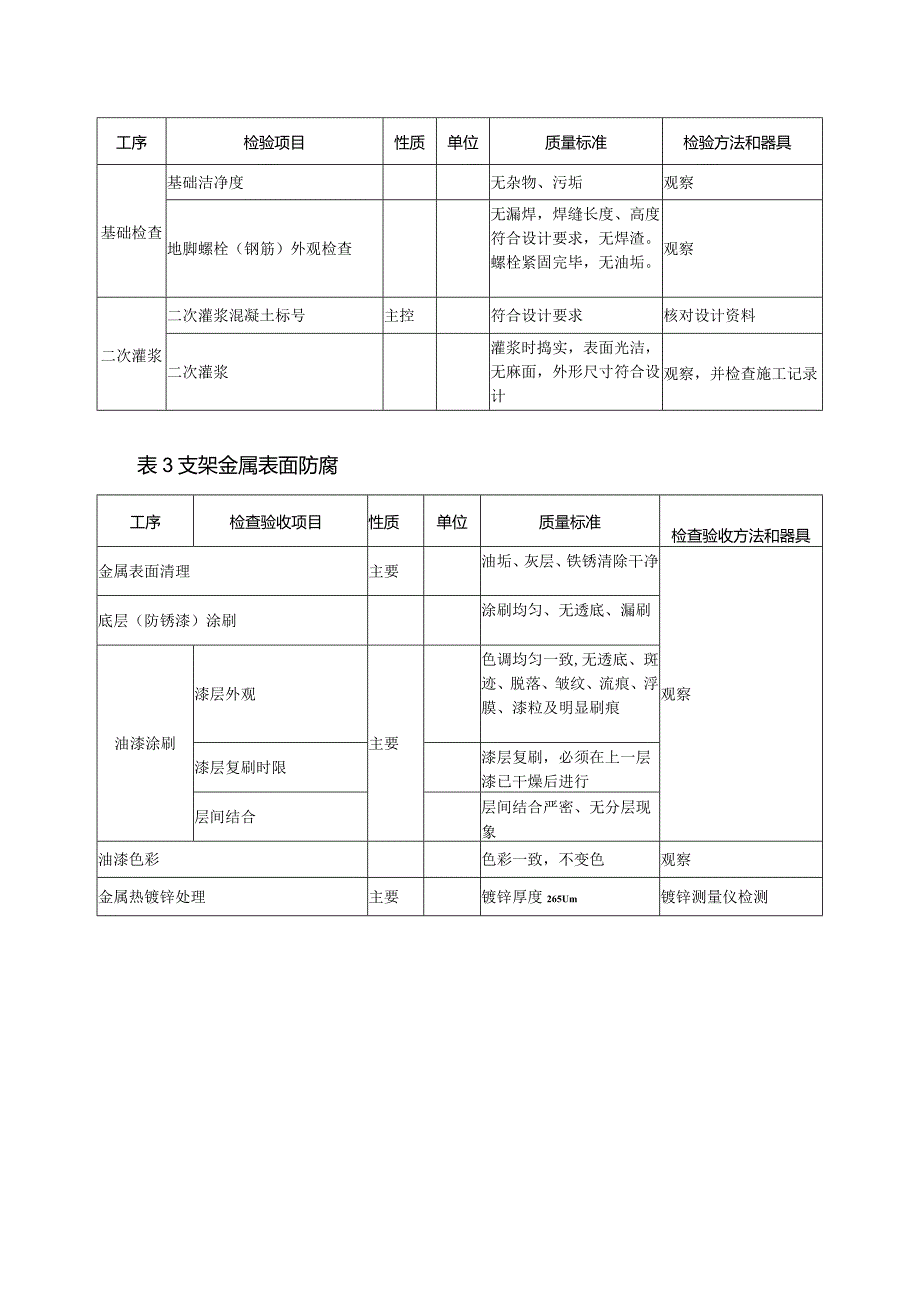

2、顶面标高偏差主控mm相邻立柱间2mm挂钢线，钢尺检测主控mm轴向全长（相同轴线）10mm挂钢线，钢尺检测调整支架角度主控度Wl度角尺及钢尺检测斜单轴跟踪系统支架倾角主控度WI度角尺及钢尺检测接地安装符合图纸设计要求表2支架柱脚二次灌浆工序检验项目性质单位质量标准检验方法和器具基础检查基础洁净度无杂物、污垢观察地脚螺栓（钢筋）外观检查无漏焊，焊缝长度、高度符合设计要求，无焊渣。螺栓紧固完毕，无油垢。观察二次灌浆二次灌浆混凝土标号主控符合设计要求核对设计资料二次灌浆灌浆时捣实，表面光洁，无麻面，外形尺寸符合设计观察，并检查施工记录表3支架金属表面防腐工序检查验收项目性质单位质量标准检查验收方法和器具金属表面清理主要油垢、灰层、铁锈清除干净观察底层（防锈漆）涂刷涂刷均匀、无透底、漏刷油漆涂刷漆层外观主要色调均匀一致,无透底、斑迹、脱落、皱纹、流痕、浮膜、漆粒及明显刷痕漆层复刷时限漆层复刷，必须在上一层漆已干燥后进行层间结合层间结合严密、无分层现象油漆色彩色彩一致，不变色观察金属热镀锌处理主要镀锌厚度265Um镀锌测量仪检测
