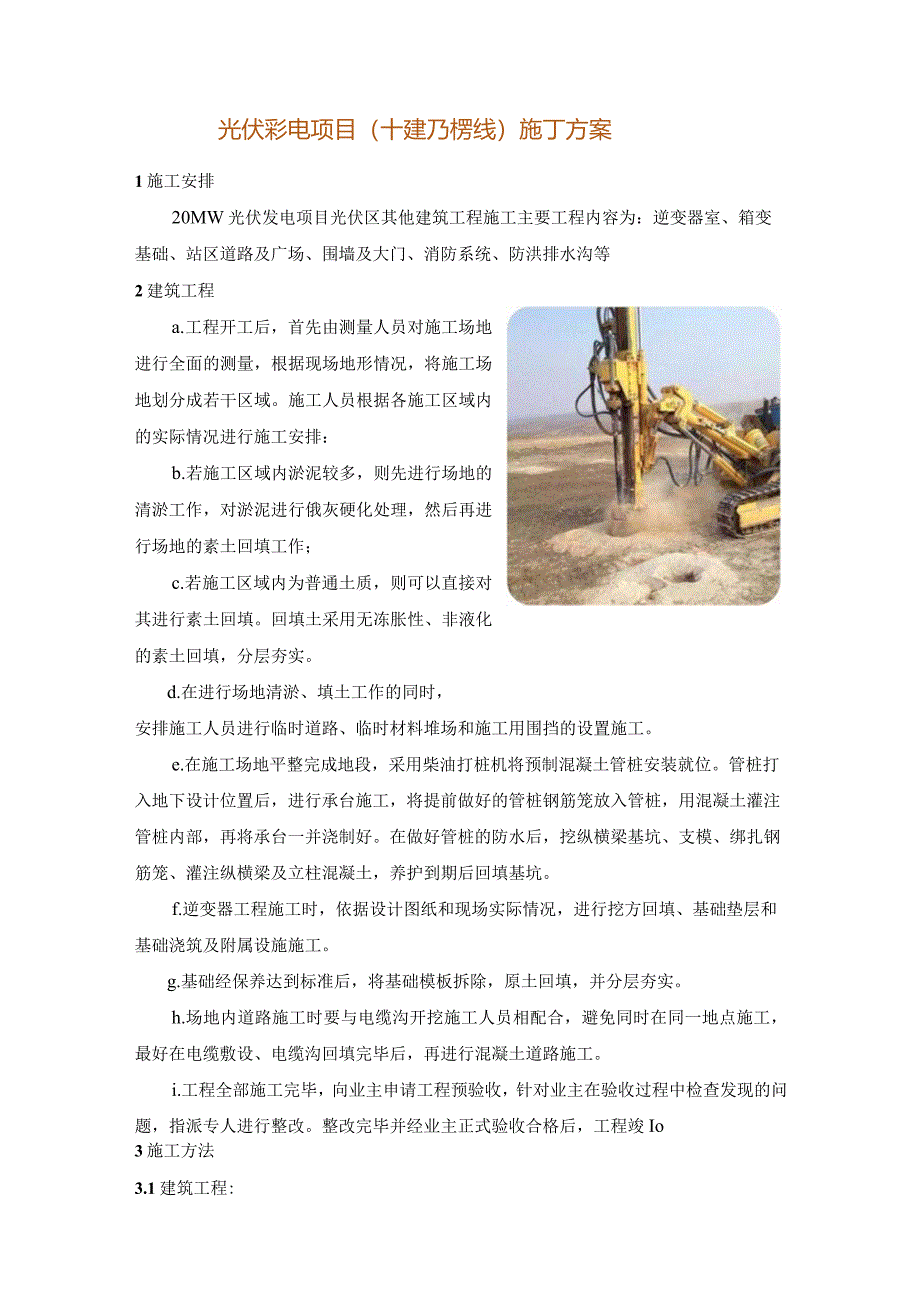

1、光伏彩电项目（十建乃楞线）施丁方案1施工安排20MW光伏发电项目光伏区其他建筑工程施工主要工程内容为：逆变器室、箱变基础、站区道路及广场、围墙及大门、消防系统、防洪排水沟等2建筑工程a.工程开工后，首先由测量人员对施工场地进行全面的测量，根据现场地形情况，将施工场地划分成若干区域。施工人员根据各施工区域内的实际情况进行施工安排：b.若施工区域内淤泥较多，则先进行场地的清淤工作，对淤泥进行俄灰硬化处理，然后再进行场地的素土回填工作；c.若施工区域内为普通土质，则可以直接对其进行素土回填。回填土采用无冻胀性、非液化的素土回填，分层夯实。d.在进行场地清淤、填土工作的同时，安排施工人员进行临时道路、
2、临时材料堆场和施工用围挡的设置施工。e.在施工场地平整完成地段，采用柴油打桩机将预制混凝土管桩安装就位。管桩打入地下设计位置后，进行承台施工，将提前做好的管桩钢筋笼放入管桩，用混凝土灌注管桩内部，再将承台一并浇制好。在做好管桩的防水后，挖纵横梁基坑、支模、绑扎钢筋笼、灌注纵横梁及立柱混凝土，养护到期后回填基坑。f.逆变器工程施工时，依据设计图纸和现场实际情况，进行挖方回填、基础垫层和基础浇筑及附属设施施工。g.基础经保养达到标准后，将基础模板拆除，原土回填，并分层夯实。h.场地内道路施工时要与电缆沟开挖施工人员相配合，避免同时在同一地点施工，最好在电缆敷设、电缆沟回填完毕后，再进行混凝土道路施

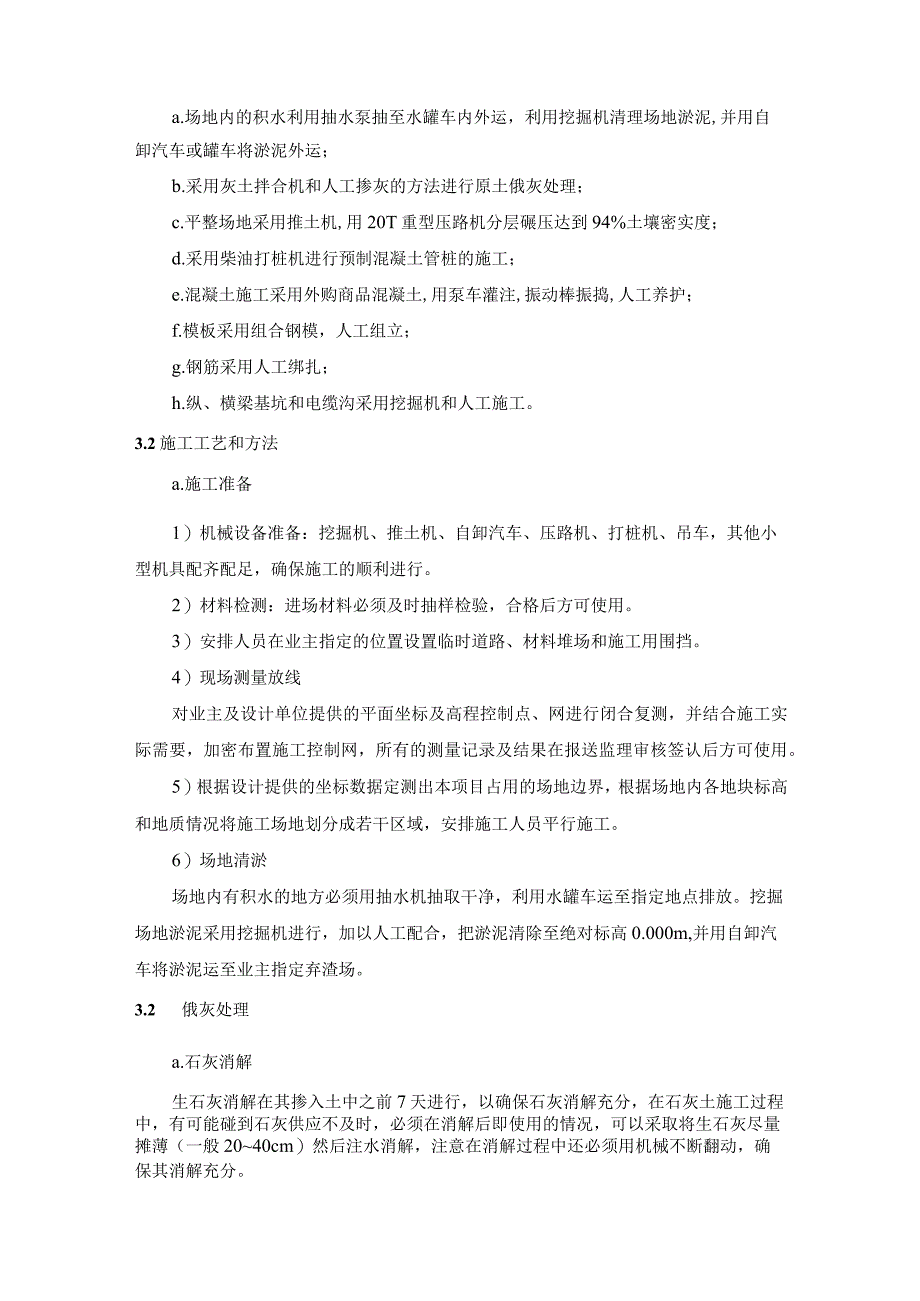

3、工。i.工程全部施工完毕，向业主申请工程预验收，针对业主在验收过程中检查发现的问题，指派专人进行整改。整改完毕并经业主正式验收合格后，工程竣Io3施工方法3.1建筑工程:a.场地内的积水利用抽水泵抽至水罐车内外运，利用挖掘机清理场地淤泥,并用自卸汽车或罐车将淤泥外运；b.采用灰土拌合机和人工掺灰的方法进行原土俄灰处理；c.平整场地采用推土机,用20T重型压路机分层碾压达到94%土壤密实度；d.采用柴油打桩机进行预制混凝土管桩的施工；e.混凝土施工采用外购商品混凝土,用泵车灌注,振动棒振捣,人工养护；f.模板采用组合钢模，人工组立；g.钢筋采用人工绑扎；h.纵、横梁基坑和电缆沟采用挖掘机和人工施
4、工。3.2施工工艺和方法a.施工准备1）机械设备准备：挖掘机、推土机、自卸汽车、压路机、打桩机、吊车，其他小型机具配齐配足，确保施工的顺利进行。2）材料检测：进场材料必须及时抽样检验，合格后方可使用。3）安排人员在业主指定的位置设置临时道路、材料堆场和施工用围挡。4）现场测量放线对业主及设计单位提供的平面坐标及高程控制点、网进行闭合复测，并结合施工实际需要，加密布置施工控制网，所有的测量记录及结果在报送监理审核签认后方可使用。5）根据设计提供的坐标数据定测出本项目占用的场地边界，根据场地内各地块标高和地质情况将施工场地划分成若干区域，安排施工人员平行施工。6）场地清淤场地内有积水的地方必须用抽

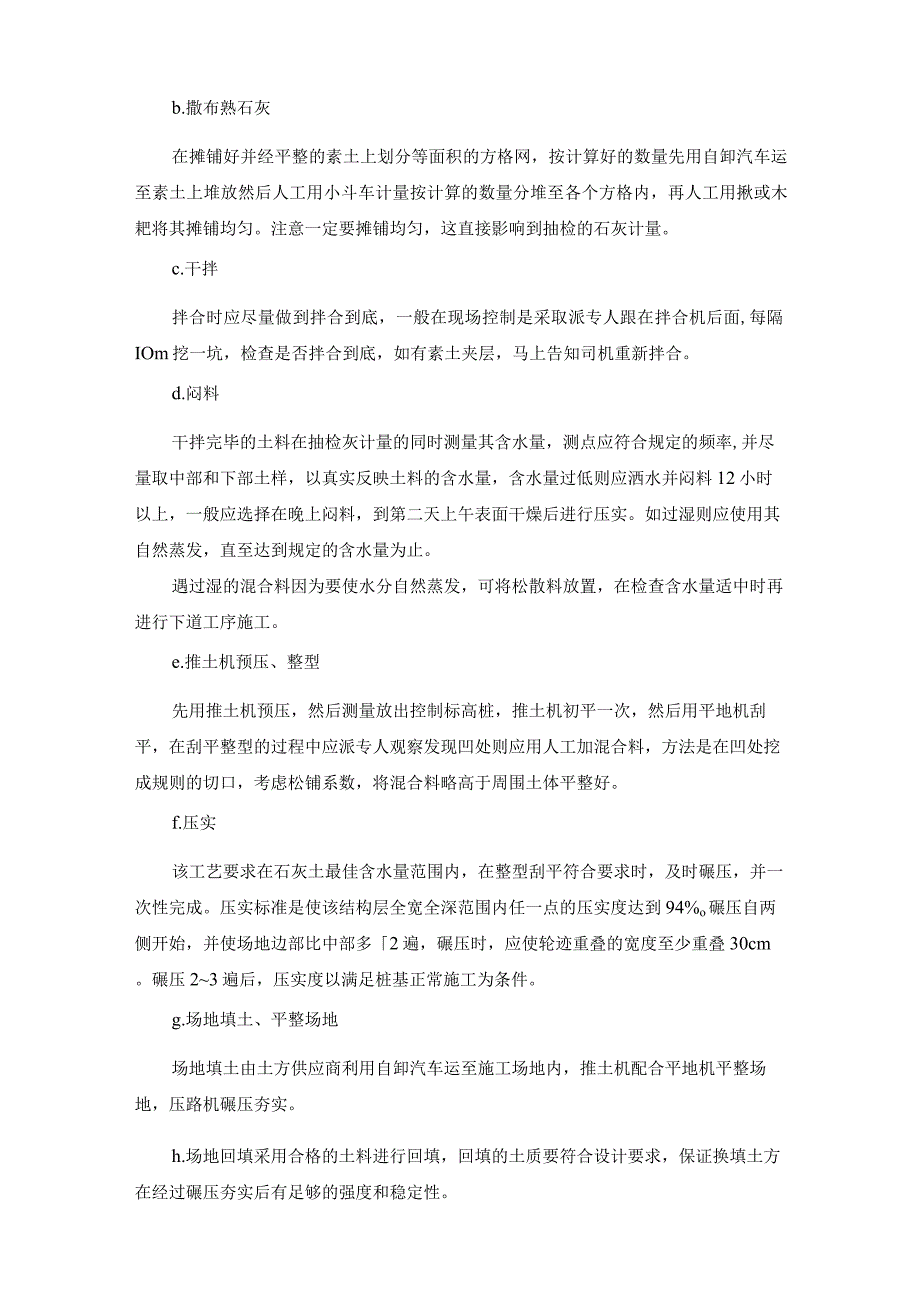

5、水机抽取干净，利用水罐车运至指定地点排放。挖掘场地淤泥采用挖掘机进行，加以人工配合，把淤泥清除至绝对标高0.000m,并用自卸汽车将淤泥运至业主指定弃渣场。3.2 俄灰处理a.石灰消解生石灰消解在其掺入土中之前7天进行，以确保石灰消解充分，在石灰土施工过程中，有可能碰到石灰供应不及时，必须在消解后即使用的情况，可以采取将生石灰尽量摊薄（一般2040cm）然后注水消解，注意在消解过程中还必须用机械不断翻动，确保其消解充分。b.撒布熟石灰在摊铺好并经平整的素土上划分等面积的方格网，按计算好的数量先用自卸汽车运至素土上堆放然后人工用小斗车计量按计算的数量分堆至各个方格内，再人工用揪或木耙将其摊铺均匀
6、。注意一定要摊铺均匀，这直接影响到抽检的石灰计量。c.干拌拌合时应尽量做到拌合到底，一般在现场控制是采取派专人跟在拌合机后面,每隔IOm挖一坑，检查是否拌合到底，如有素土夹层，马上告知司机重新拌合。d.闷料干拌完毕的土料在抽检灰计量的同时测量其含水量，测点应符合规定的频率,并尽量取中部和下部土样，以真实反映土料的含水量，含水量过低则应洒水并闷料12小时以上，一般应选择在晚上闷料，到第二天上午表面干燥后进行压实。如过湿则应使用其自然蒸发，直至达到规定的含水量为止。遇过湿的混合料因为要使水分自然蒸发，可将松散料放置，在检查含水量适中时再进行下道工序施工。e.推土机预压、整型先用推土机预压，然后测量
7、放出控制标高桩，推土机初平一次，然后用平地机刮平，在刮平整型的过程中应派专人观察发现凹处则应用人工加混合料，方法是在凹处挖成规则的切口，考虑松铺系数，将混合料略高于周围土体平整好。f.压实该工艺要求在石灰土最佳含水量范围内，在整型刮平符合要求时，及时碾压，并一次性完成。压实标准是使该结构层全宽全深范围内任一点的压实度达到94%o碾压自两侧开始，并使场地边部比中部多2遍，碾压时，应使轮迹重叠的宽度至少重叠30cm。碾压23遍后，压实度以满足桩基正常施工为条件。g.场地填土、平整场地场地填土由土方供应商利用自卸汽车运至施工场地内，推土机配合平地机平整场地，压路机碾压夯实。h.场地回填采用合格的土料
8、进行回填，回填的土质要符合设计要求，保证换填土方在经过碾压夯实后有足够的强度和稳定性。i.自卸汽车为成堆卸土，必配以推土机和平地机摊平。填土由下而上分层铺填，每层虚铺厚度不大于30cm。大横坡填土，应挖台阶，分次填筑，不得一次推填。3.3 密实度要求回填土应分层夯实，分层碾压密实度要达到94%。3.4 含水量控制填土土料含水量的大小，直接影响到场地平整质量。在场地开始碾压前，应先试验，以得到符合密实度条件要求下的最优含水量和最佳碾压遍数。在压实过程中，含水量过小，夯压不实；含水量过大，则易成橡皮土。现场配备试验人员，随时进行自然含水量测量和控制。提出处理意见，以指导施Io3.5 填土压实要求填
9、土尽量采用同类土填筑，并宜控制土的含水率在最优含水范围内。当采用不同的土填筑时，应按土类有规则地分层铺填，将透水性大的土层至于透水性较小的土层之下。填土应从最低处开始，由下向上整个宽度分层铺填碾压夯实。4混凝土管桩施工4.1 管桩的运输和堆放a.管桩碎强度等级达到100%才能出厂。b.管桩吊装采用两支点法吊法,两吊点距离桩端宜为0.2L（L为桩段长度）,绳索与桩身水平夹角不得小于45度，装卸时应轻起轻放，严禁抛掷、碰撞、滚落。c.管桩运输过程中支点应满足：两支点距离桩端0.2L,并垫以锲形掩木防止滚动，严禁层与层之间垫木与桩端的距离不等而造成错位。汽车运输时，堆放层数不应超过二层。d.管桩堆放
10、场地应压平整，并有排水措施，管桩堆放应按两支点法进行，最下层支点宜放在垫土上，且各支点应在同一水平面。堆放不超过三层。4.2 管桩检验a.外观质量应符合以下要求:1）粘皮和麻面：局部粘皮和麻面累计面积不大于桩总外表面积的0.2%,每处粘皮和麻面的深度不大于5mm,且应修平。2）桩身合缝漏浆：漏浆深度不大于5mm,每处漏浆长度不大于10mm,累计长度不大于管桩长度的5%。，且应修平。3）内部表面露筋：不允许。4）局部磕损：磕损深度不大于5mm,每处面积不大于ZOcirA且应修平。5）表面裂缝：不得出现环向及纵向裂缝，但龟裂、水纹和内壁浮浆层中的收缩裂缝不在此限。6）桩端面平整度：管桩端面碎及主筋
11、头不得高出端板平面。7）断筋、脱头：不允许。8）桩套筋凹陷：凹陷深度不大于5mm。9）内表面碎坍落：不允许。10）接头及桩套箍与桩身结合面：（1）漏浆：漏浆深度不大于5m,漏浆长度不大于周长的1/8,且应修平。（2）空洞和蜂窝：不允许。11）桩管尺寸允许偏差：项目允许偏差桩段长度L+0.5%L,-0.4%L端部倾斜0.45D外径D+4,-2壁厚T+15,O保护层厚度+7,-3桩身弯曲度L1200桩端板平面度2外径0-1内径+2-2厚度正偏差不限，负偏差为04.3管桩施工a.管桩施工工艺流程:施工准备焊接桩尖 极机就位 施工 预制桩进场预制桩起吊 、对中桩基试打正常施打b.桩位放线：桩位放线应根
12、据场地控制桩进行施放，桩位放线时应根据设计要求，首先确定桩的位置相对坐标，将桩中心位置用木桩打入地面下50Cm,再在木桩上将桩中心点放出，用生石灰线将桩径圈定，由于打桩时振动较大，所以，桩位放置不能一次放数个桩位，要根据控制线放护桩，然后用护桩引测，施打一根，放一根桩位线，护桩距桩机应保持一定距离，太近时则影响桩位的准确。护桩应采取保护措施，防止扰动。c.桩机就位：桩机设备进场后，先进行安装调试，然后移至桩位处就位。桩架安装就位后应垂直平稳。在桩机移至桩位对中后，用2台经纬仪对桩机进行垂直度调正，使导杆垂直，打桩期间经常检查，随时保证导杆的垂直度。d.预制桩起吊当桩机就位后，利用桩本身携带的垂
13、直提升工具将已焊接好桩尖的桩身缓缓吊起，当桩身离开地面并垂直于地面后，将桩帽缓缓套入桩上端部，并将桩尖对准施放的桩位木桩。检查桩身垂直后，开始打桩。吊桩时，采用两点起吊法，保证桩身垂直，便于桩尖对准桩位；当1根钢丝绳拉断时，另1根可起保险作用。e.桩基施打：当桩对中完毕，桩身垂直时，开始桩基施打，当锤放置于桩顶上时常会由于锤身自重使桩身自沉,大量惯入土中，因此应慢慢将锤放于桩顶,直到桩身下沉基本稳定时，再徐徐打入。在开始锤击作业时，应先进行缓慢的间断试打，直至桩进入地层一定深度时为止。打桩初期，如桩发生偏斜、将桩拉起修正或者拔起再重打。f接桩：当一节桩身打入土中剩余5080Cm时，应检查打入桩
14、顶部是否损伤，如有损伤应进行修复，并将污染在桩顶上的杂物清掉。在上节桩就位之前，要清除掉上节桩下端接头处所附着的污染物后，再将上节桩与下节桩对齐。桩接头焊接时，必须检查上节桩身是否与下节桩头中心线重合，并检查上节桩底端与下节桩顶端环衬合缝是否严密，当符合要求时,再按桩基环衬预留的焊缝接口用电弧焊接方式将两桩焊接起来，除去焊渣检查合格后继续施打。g.桩基停打：停打原则根据设计要求，停打应根据桩长及最后三阵的贯入度确定，以贯入度控制为主。当桩基施打接近于设计桩长时（根据地质资料参考判断），应密切注意每阵的惯入度，当三阵的惯入度每阵为2cr5cm时则停止施打，将桩机移至另一根桩位进行施工。h.桩头去
