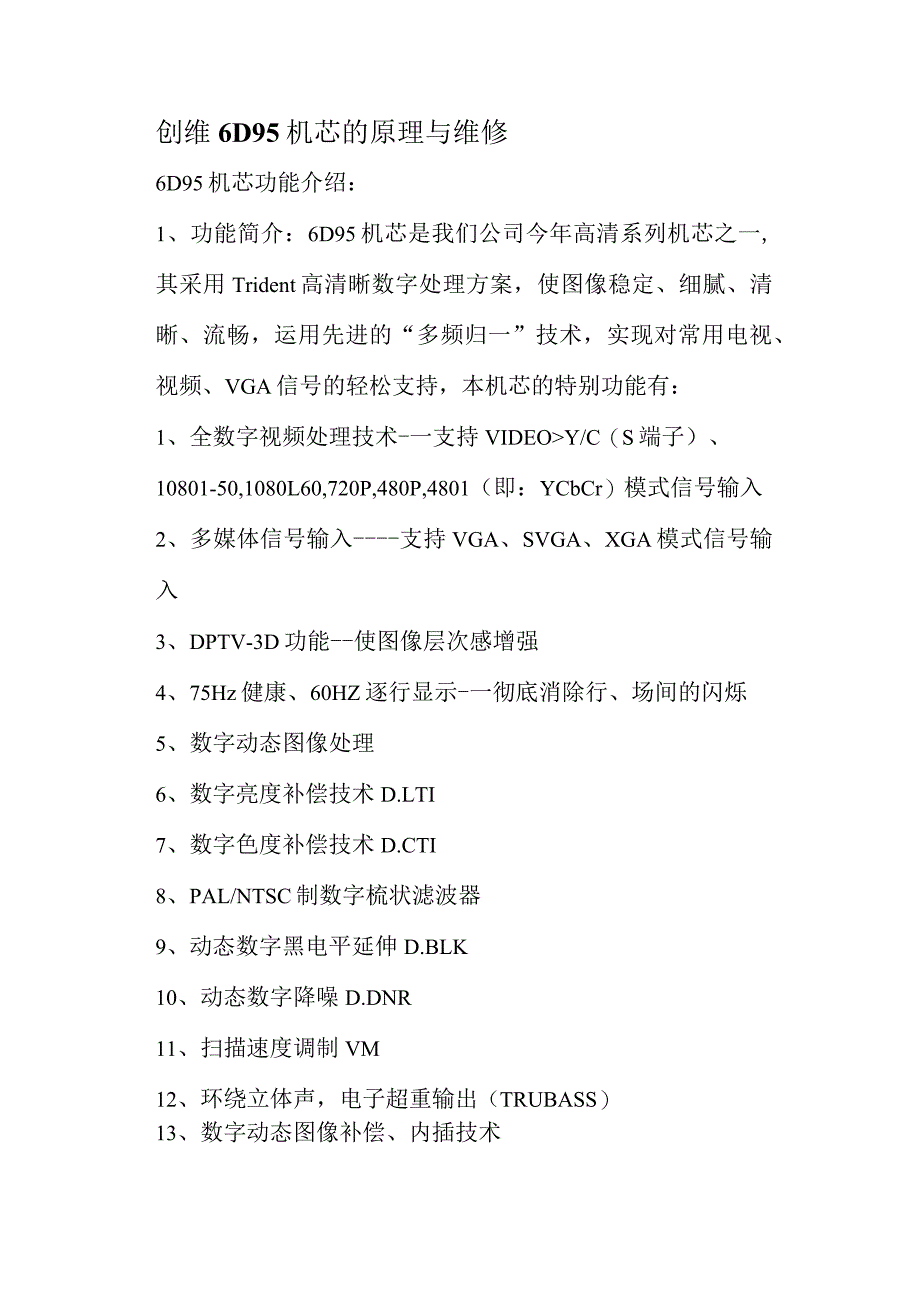

1、创维6D95机芯的原理与维修6D95机芯功能介绍：1、功能简介：6D95机芯是我们公司今年高清系列机芯之一,其采用Trident高清晰数字处理方案，使图像稳定、细腻、清晰、流畅，运用先进的“多频归一”技术，实现对常用电视、视频、VGA信号的轻松支持，本机芯的特别功能有：1、全数字视频处理技术-一支持VIDEOY/C（S端子）、10801-50,1080L60,720P,480P,4801（即：YCbCr）模式信号输入2、多媒体信号输入-支持VGA、SVGA、XGA模式信号输入3、DPTV-3D功能-使图像层次感增强4、75Hz健康、60HZ逐行显示-一彻底消除行、场间的闪烁5、数字动态图像处理

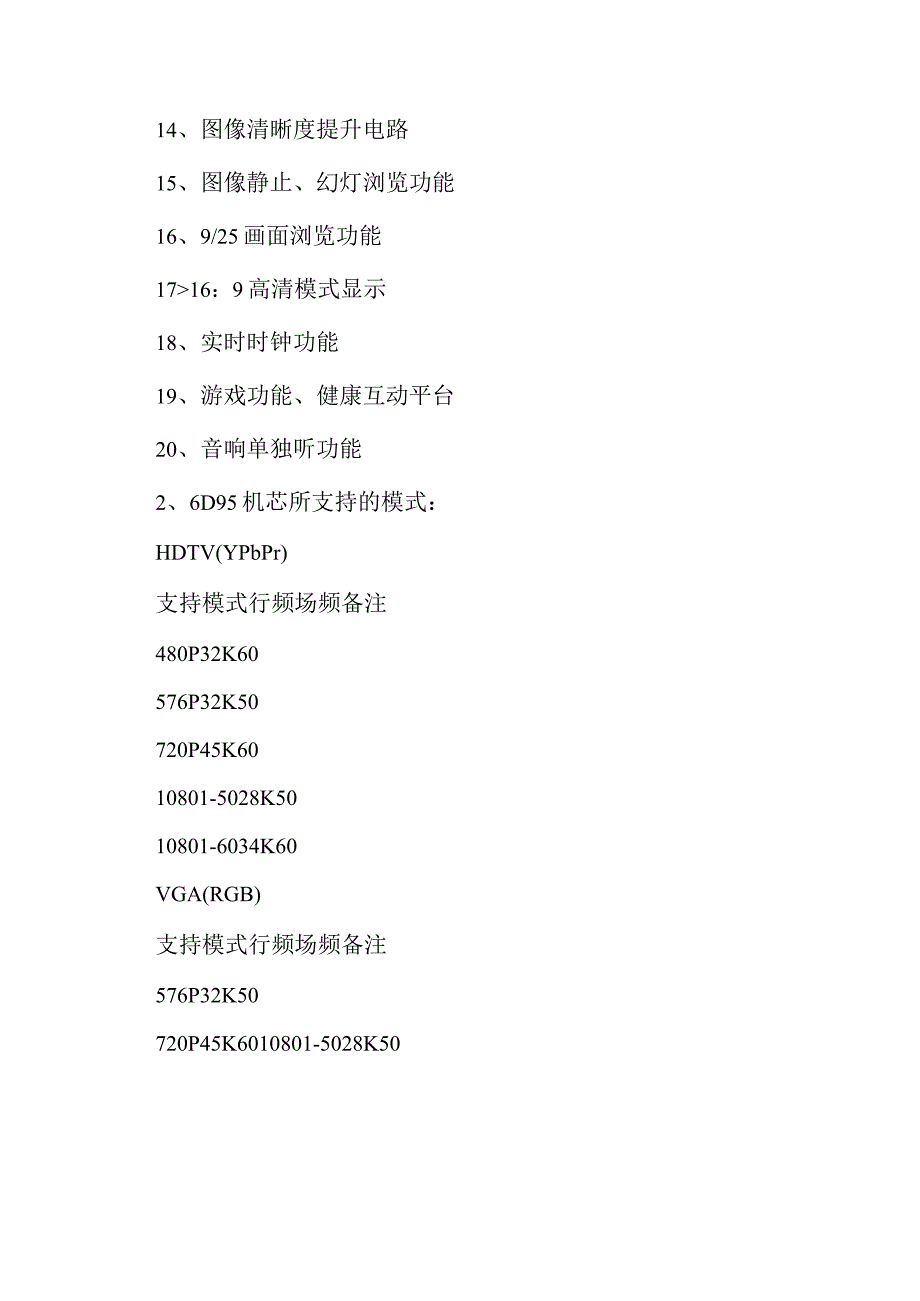

2、6、数字亮度补偿技术D.LTI7、数字色度补偿技术D.CTI8、PAL/NTSC制数字梳状滤波器9、动态数字黑电平延伸D.BLK10、动态数字降噪D.DNR11、扫描速度调制VM12、环绕立体声，电子超重输出（TRUBASS）13、数字动态图像补偿、内插技术14、图像清晰度提升电路15、图像静止、幻灯浏览功能16、9/25画面浏览功能1716：9高清模式显示18、实时时钟功能19、游戏功能、健康互动平台20、音响单独听功能2、6D95机芯所支持的模式：HDTV(YPbPr)支持模式行频场频备注480P32K60576P32K50720P45K6010801-5028K5010801-6034K

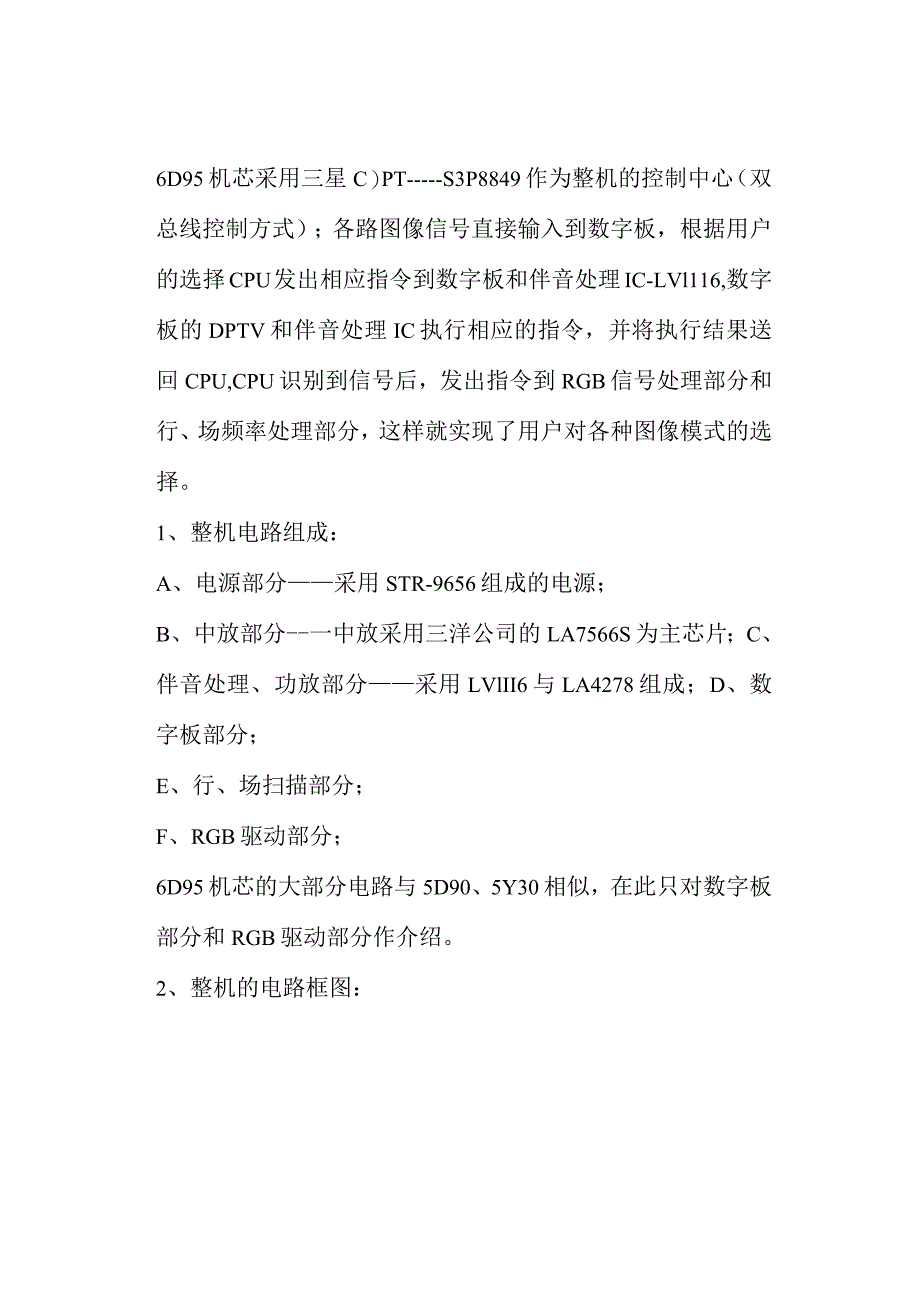

3、60VGA(RGB)支持模式行频场频备注576P32K50720P45K6010801-5028K506D95机芯采用三星C）PT-S3P8849作为整机的控制中心（双总线控制方式）；各路图像信号直接输入到数字板，根据用户的选择CPU发出相应指令到数字板和伴音处理IC-LVl116,数字板的DPTV和伴音处理IC执行相应的指令，并将执行结果送回CPU,CPU识别到信号后，发出指令到RGB信号处理部分和行、场频率处理部分，这样就实现了用户对各种图像模式的选择。1、整机电路组成：A、电源部分采用STR-9656组成的电源；B、中放部分-一中放采用三洋公司的LA7566S为主芯片；C、伴音处理、功放
4、部分采用LVlII6与LA4278组成；D、数字板部分；E、行、场扫描部分；F、RGB驱动部分；6D95机芯的大部分电路与5D90、5Y30相似，在此只对数字板部分和RGB驱动部分作介绍。2、整机的电路框图：伴音处理部份：本机中放解调出的TV音频信号，从IClOl的1脚输出，经Q106缓冲放大后,送到伴音处理器IC401的4、33脚，由IC401(LV1116)进行伴音处理。IC401(LV1116)为日本三洋公司所开发的一款伴音处理器，它内部所集成的功能有：高音、低音、音量、左右音量平衡控制，环绕声处理，输入音频信号的切换等。这所有功能由CPU(ICOOl)通过I2C总线来进行控制。1.V1
5、116内部框图：1.Vl116各引脚参考电压(下列数据为数字表测得，供参考)引脚电压引脚电压引脚电压引脚电压1 0.25V104.36V194.7V284.36V2 0.6V114.33V203.96V294.58V3 0.46V124.34V21OV304.38V4 5.12V134.38V224.38V314.78V5 5.13V144.38V234.38V325.19V6 4.75V154.38V244.38V335.18V7 4.39V164.4V254.34V340.38V8 4.4IV178.77V264.33V350.56V94.36V183.09V274.36V364.4V通过
6、上图可知相关引脚功能,TV、AV输入的音频信号在IC4()1内部完成整机的音量、高音、低音、左右音量平衡的控制及环绕声的处理。最后从IC401的23、14脚输出。送到功放IC402(LA4278)进行功率放大，最后推动扬声器发声。3、数字板电路介绍：本方案采用MST9883(或AD9883)与DPTV3D/MV配合，由9883对HDTV和VGA模拟信号进行采样后，送出16bit24bit数字信号至DPTV数字口，由DPTV进行缩放比例(scaling)的运算，实现统一行频,再由DPTVDA后送出模拟格式的RGB或YPbPr信号，进整机预视放电路处理。主要功能：1、输入：2路Video,1路S端
7、子，1路YCbCr；2、HDTV输入，VGA输入；3、输出归一化行频：28KHz;4、VM输出；5、输出钳位电平；5、DPTV实现HDTV的模式识别，VGA的模式识别。CON2INTERFACE:(表一)PINSYMBOLTYPEREMARKSOURCE1 5VDDAP模拟5V供电2 5VDDDP数字5V供电3 NC空脚4 CVBS4AIY/CB/CR的亮度信号输入5 CBAICB信号输入6 CRMAlAIS端子的色度信号输入7CVBS2AITV信号输入8 VIDEO.OUTAO视频输出9 VSYNCODPTVoutput10 HSYNCODPTVoutput11 AGND3模拟地12 SCl
8、时钟总线BSCO时钟总线14 5VDDMP数字5V供电15 GND模拟地16 9VNC空脚17 GND模拟地18 GND模拟地19 5VDDMP数字5V供电20 SDO数据总线21 SDl数据总线23 GND模拟地24 GND模拟地25 CVBSlAI后AV图像信号输入26 1.UMAlAIS端子的亮度信号或前AV图像信号输入27 AGND2模拟地28 CRAICR信号输入29 AGNDl模拟地30 NC空脚31 GND模拟地32 AGND5模拟地CON4INTERFACE:PINSYMBOLTYPEREMARKSOURCE1 YCRCB.SWIHDTV/VGA选择开关2 PSDI复位3 IN
9、TDI空脚4 RD#DI读指令5 WR#DI写指令6 ALElDI复位7 GND模拟地8 ADODI/ORAM数据读写10AD2DI/O11AD3DI/O12AD4DI/O13AD5DI/O14AD6DI/O15 AD7DI/O16 GND模拟地17 GND模拟地18 FASTBLKO快速消隐19 GND模拟地20 B_OUTAODPTVoutput0.7Vp-p21 G_OUTAODPTVoutput0.7Vp-p22 R_OUTAODPTVoutput0.7Vp-p23 CLPO钳位电平24 Hsmpivgainput25 Vsmpivgainput26 B_PCAIVGAinput27
10、G_PCAIVGAinput28 R_PCAIVGAinput29 AGND模拟地30PR_HDAIHDTVinput31 PB_HDAIHDTVinput32 Y_HDAIHDTVinput表二数字板框图：从数字板DPTV的D/A转换后送出模拟格式的RGB信号经过接插件送到IC501(LM1269)进行R、G、B信号的处理。LM1269性能说明：1.M1269为一块IlOMHz适合I2C总线控制的RGB视频放大系统。它所有的参数可由I2C总线控制，并具有IlOMHZ带宽的前级放大器，它的输出分交流的R、G、B与直流DAC输出，交流的R、G、B输出只是三基色的交流成份，直流成份则为DAC输出，
11、其中前三路DAC的输出为cut-off的控制,同时作为整机的亮度控制，第四路DAC能被设定成改变前三路DAC的输出，也用作亮度调整，并这四路DAC全部可由I2C总线调整。在我们的维修中，若直流DAC输出电路出现故障刚会造成只有色度信号，而没有亮度显示在屏幕上，会造成整机的画面很暗。整机的亮度、对比度可在此IC得到精密的控制。LMI269的内部框图见下：RGB驱动部分：RGB处理和RGB驱动部分采用美国国家半导体提供的方案，包括：RGB处理一LM1269NA和RGB驱动一LM2429TE、LM2483NA三个IC（注以前生产的机器使用过LM2483,但后来发现CRT内部跳火会造成LM2483的损
12、坏，故后来生产的机器此部份采用分立元件），这部份电路的特点是：带宽宽一16M,视放电压低180V,此方案与其他方案的最大不同点是：视放采用交流耦合方式：直流耦合方式的钳位电平始终为视放电压，而交流耦合方式的钳位电平会随着亮度的变化而变化，这样会导致图像消隐不良，我们解决方法是：利用显象管的Gl脚作为消隐控制脚，改变CRT板上的R845、C841,提供对应的直流电平作为钳位电平输入到Gl脚上。1.M1269内部框图1.M1269引脚功能表：（下列数据为数字表测得，供参考）引脚功能说明电压引脚功能说明电压1红基色字符入33.65mV13DAC输出41.71V2绿基色字符入34.65mV14DAC输
13、出31.46V3蓝基色字符入35.75mV15DAC输出21.45V4字符消隐32.72mV16DAC输出11.37V5红基色信号输入1.77V17数字地OV6绿基色信号输入1.78V18蓝基色输出1.98V7蓝基色信号输入1.75V19绿基色输出2.08V8地OV20红基色输出2.02V9供电5.01V21基准电压输出1.46V10基准电压1.2V22ABL自动亮度控制4.74V11数据线4.73V23箝位2.0.6mV12时钟线3.99V24行消隐1.28V行场扫描电路：整机的行场扫描小信号处理的核心元件是IC201（STV6888）,从数字板送过来的行场同步信号通过接插件送到IC201的
14、1、2脚，由IC201完成行场扫描的小信号处理，输出为行激励脉冲、场激励脉冲、东西枕校输出等，同时完成行、场、线性的相关调整。STV6888为一款性价比较高的行场扫描处理器（框图如下），相应所处理的功能如下：采用+12V供电的方式；内含直流/直流控制器；行、场、EW（枕校）的输出，同时对相关线性，行场幅度的调整；行场线性的EHT动态修正；它所有的调整控制全部由I2C总线来完成，外围元件少，结构简单，成本低。STV6888内部框图STV6888引脚功能表：（下列电压数据为数字表测得，供参考）引脚功能说明电压引脚功能说明电压1行同步信号输入304.07mV17行高压补偿5.79V2场同步信号输入2
