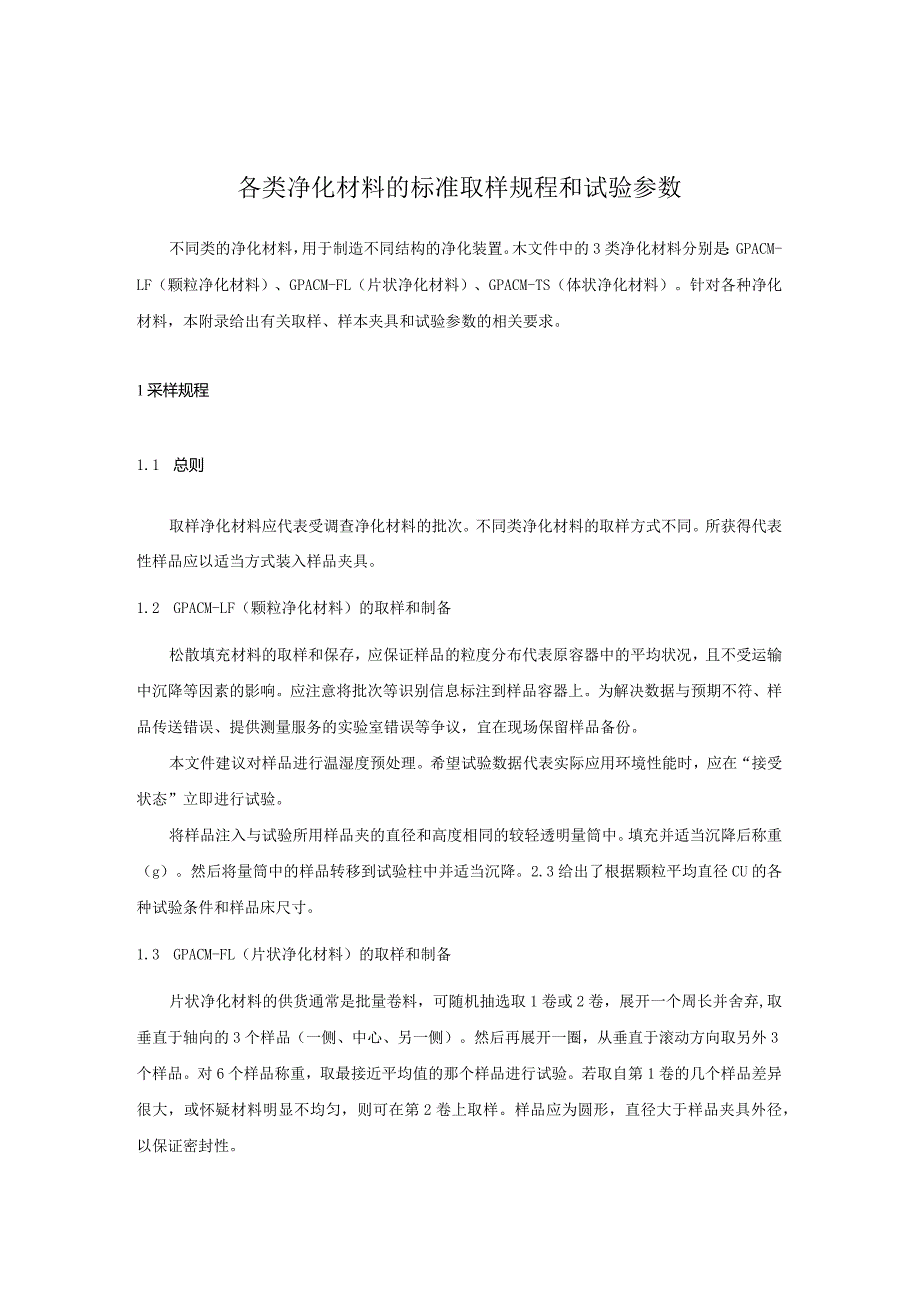

1、各类净化材料的标准取样规程和试验参数不同类的净化材料，用于制造不同结构的净化装置。木文件中的3类净化材料分别是：GPACM-LF（颗粒净化材料）、GPACM-FL（片状净化材料）、GPACM-TS（体状净化材料）。针对各种净化材料，本附录给出有关取样、样本夹具和试验参数的相关要求。1采样规程1.1 总则取样净化材料应代表受调查净化材料的批次。不同类净化材料的取样方式不同。所获得代表性样品应以适当方式装入样品夹具。1.2 GPACM-LF（颗粒净化材料）的取样和制备松散填充材料的取样和保存，应保证样品的粒度分布代表原容器中的平均状况，且不受运输中沉降等因素的影响。应注意将批次等识别信息标注到样品
2、容器上。为解决数据与预期不符、样品传送错误、提供测量服务的实验室错误等争议，宜在现场保留样品备份。本文件建议对样品进行温湿度预处理。希望试验数据代表实际应用环境性能时，应在“接受状态”立即进行试验。将样品注入与试验所用样品夹的直径和高度相同的较轻透明量筒中。填充并适当沉降后称重（g）。然后将量筒中的样品转移到试验柱中并适当沉降。2.3给出了根据颗粒平均直径CU的各种试验条件和样品床尺寸。1.3 GPACM-FL（片状净化材料）的取样和制备片状净化材料的供货通常是批量卷料，可随机抽选取1卷或2卷，展开一个周长并舍弃,取垂直于轴向的3个样品（一侧、中心、另一侧）。然后再展开一圈，从垂直于滚动方向取
3、另外3个样品。对6个样品称重，取最接近平均值的那个样品进行试验。若取自第1卷的几个样品差异很大，或怀疑材料明显不均匀，则可在第2卷上取样。样品应为圆形，直径大于样品夹具外径，以保证密封性。1.4 GPACM-TS（体状净化材料）的取样和制备整体式结构净化材料可能是柔性的，如开孔结构、浸渍海绵、浸渍瓦楞垫等，也可能是刚性的，例如颗粒粘结板（烧结板）、蜂窝板、挤压型材等。它们可能是特定尺寸，例如净化装置成品件，也可能是平板、大型板材。应根据材料的形状和硬度，选择适宜工具从大块净化材料上切割小样品，或直接随机选择小样品进行试验。取不少于5块样品中最接近平均重量的那块样品作为最具代表性的样品。圆形样品

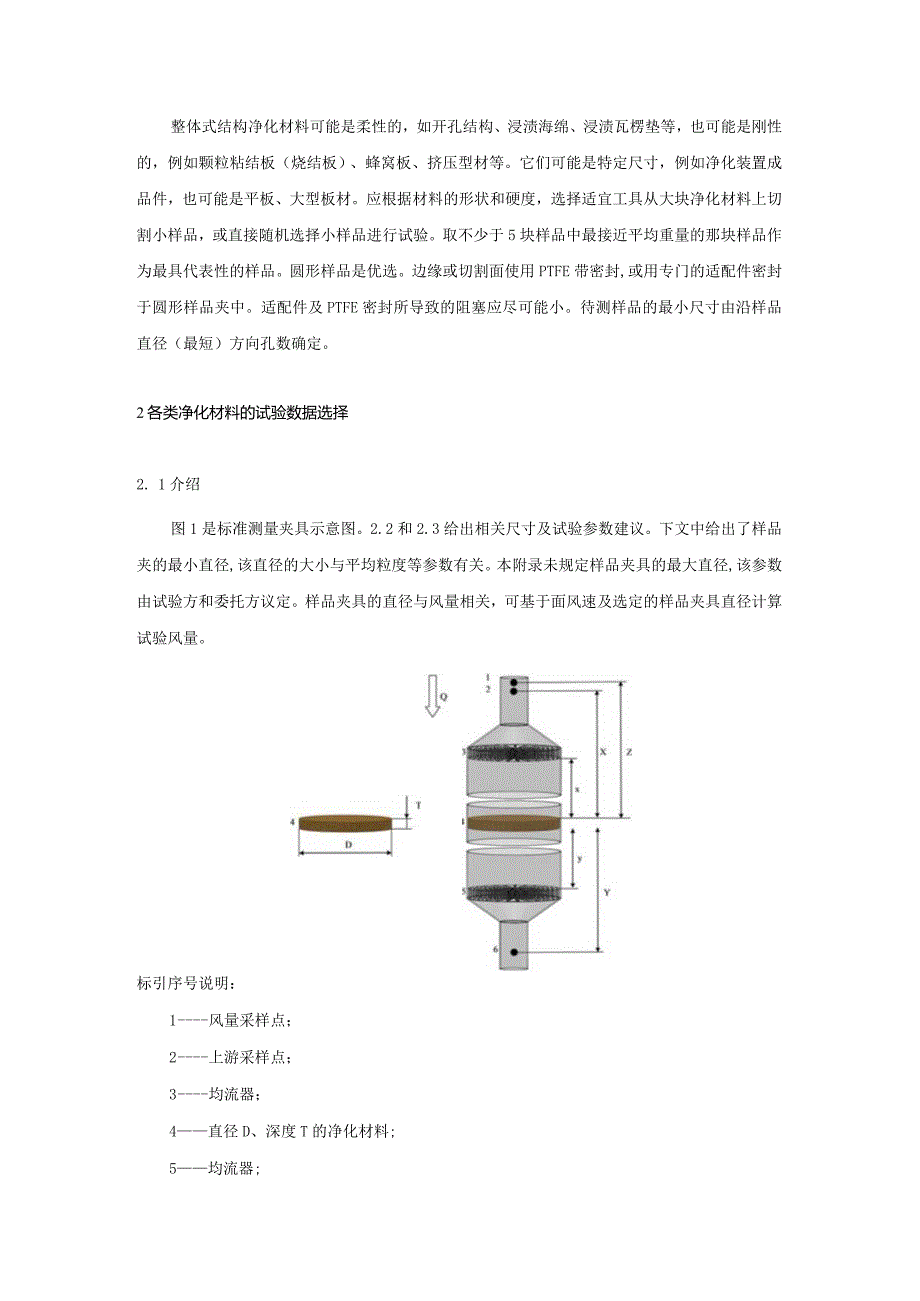

4、是优选。边缘或切割面使用PTFE带密封,或用专门的适配件密封于圆形样品夹中。适配件及PTFE密封所导致的阻塞应尽可能小。待测样品的最小尺寸由沿样品直径（最短）方向孔数确定。2各类净化材料的试验数据选择2. 1介绍图1是标准测量夹具示意图。2.2和2.3给出相关尺寸及试验参数建议。下文中给出了样品夹的最小直径,该直径的大小与平均粒度等参数有关。本附录未规定样品夹具的最大直径,该参数由试验方和委托方议定。样品夹具的直径与风量相关，可基于面风速及选定的样品夹具直径计算试验风量。标引序号说明：1 风量采样点；2 上游采样点；3 均流器；4直径D、深度T的净化材料;5均流器;6下游采样点。图2样品夹具小
5、意图2.2 由试验方和委托方议定的试验参数表1试验方和委托方议定的试验参数试验参数面风速Vf圆柱样品直径D样品（床）厚度TXy单位mm/smmmmmmmm建议数值双方议定双方议定双方议定2.5D2.5D2.3 标准化基准试验参数净化材料参数面风速vf-圆柱样品直径D样品（床）厚度，TXy单位mm/smmmml三mmLF(O.l2613N2.5XDN2.5XDLF(2dtl10Xdd262.5D22.5XDLFO5mm)52010d522.5D22.5XDFL（低流量应用场景）100113N2.5XDN2.5XDFL（高流量应用场景）2001132.5DN2.5XDTS(526un)500N50或1块N2.5XDN2.5XD根据被试配件或PTFE密封堵塞区域，调整滤速与流量的关系。阻塞面积应小于5%横截面积。整体式结构的净化材料厚度或高度是样品材料的特定值。4为颗粒物的最长轴。靠插入件使三维结构的单块适应于试验装置的示例见图3。标引序号说明：1支撑插件;2试验管段;3样品整料。图3靠插入件使三维结构的单块适应于试验装置的示例
