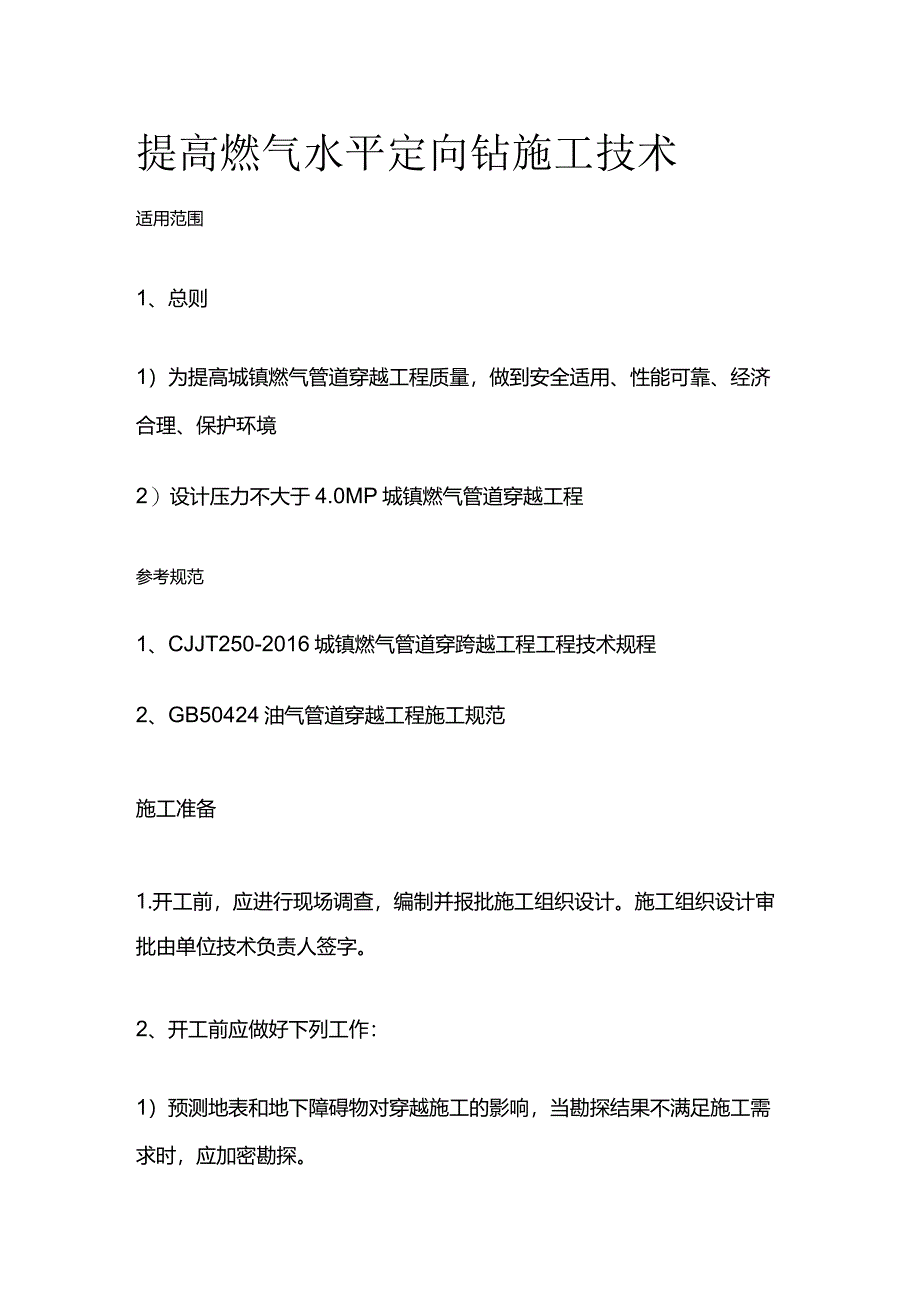

1、提高燃气水平定向钻施工技术适用范围1、总则1）为提高城镇燃气管道穿越工程质量，做到安全适用、性能可靠、经济合理、保护环境2）设计压力不大于4.0MP城镇燃气管道穿越工程参考规范1、CJJT250-2016城镇燃气管道穿跨越工程工程技术规程2、GB50424油气管道穿越工程施工规范施工准备1.开工前，应进行现场调查，编制并报批施工组织设计。施工组织设计审批由单位技术负责人签字。2、开工前应做好下列工作：1）预测地表和地下障碍物对穿越施工的影响，当勘探结果不满足施工需求时，应加密勘探。2）确定交通运输方案、管道预制方案3）了解建筑物、构筑物、道路、水利、电讯、电力线等设施的拆迁情况和数量3、施工前

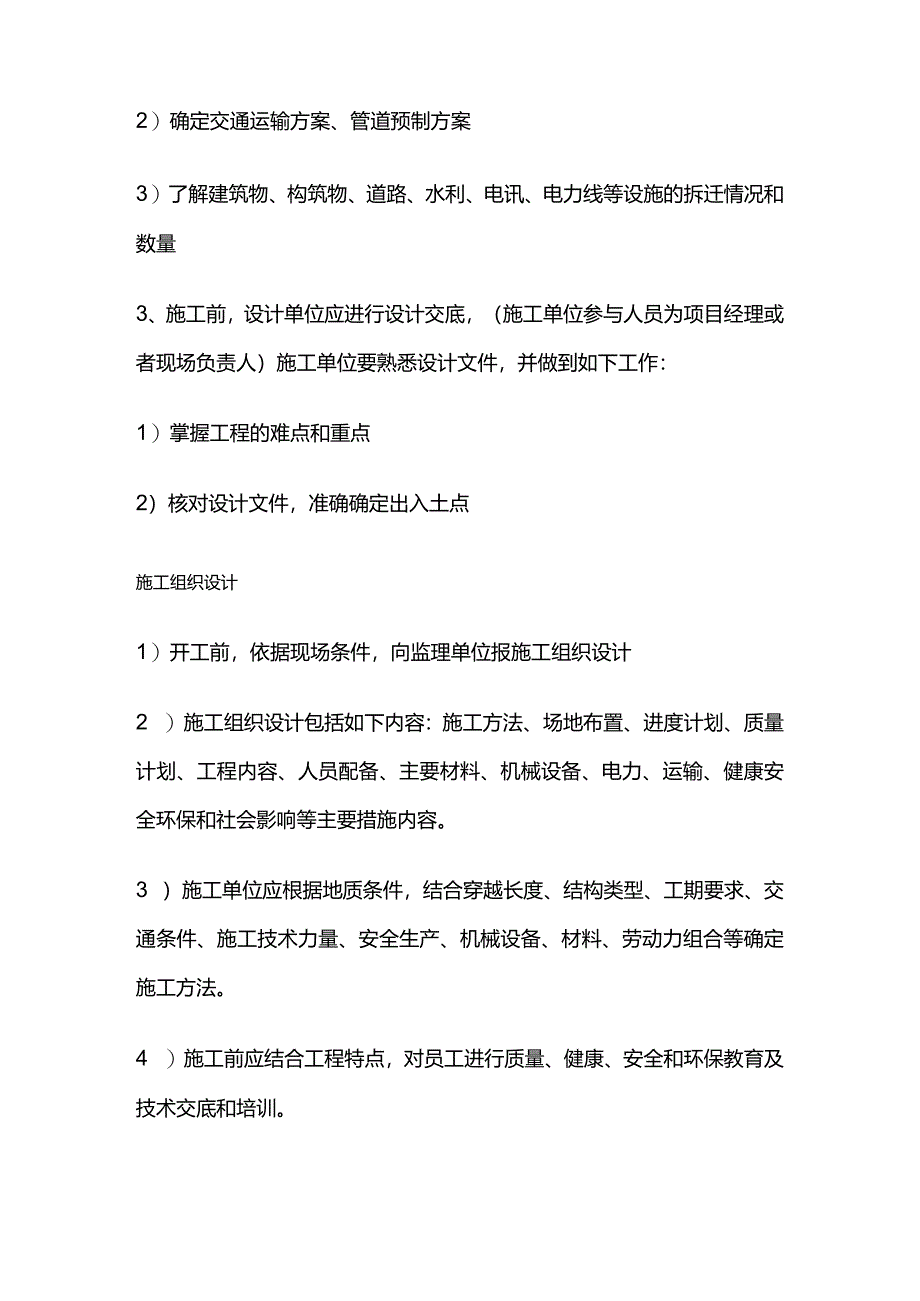

2、，设计单位应进行设计交底，（施工单位参与人员为项目经理或者现场负责人）施工单位要熟悉设计文件，并做到如下工作：1）掌握工程的难点和重点2）核对设计文件，准确确定出入土点施工组织设计1）开工前，依据现场条件，向监理单位报施工组织设计2 ）施工组织设计包括如下内容：施工方法、场地布置、进度计划、质量计划、工程内容、人员配备、主要材料、机械设备、电力、运输、健康安全环保和社会影响等主要措施内容。3 ）施工单位应根据地质条件，结合穿越长度、结构类型、工期要求、交通条件、施工技术力量、安全生产、机械设备、材料、劳动力组合等确定施工方法。4 ）施工前应结合工程特点，对员工进行质量、健康、安全和环保教育及技

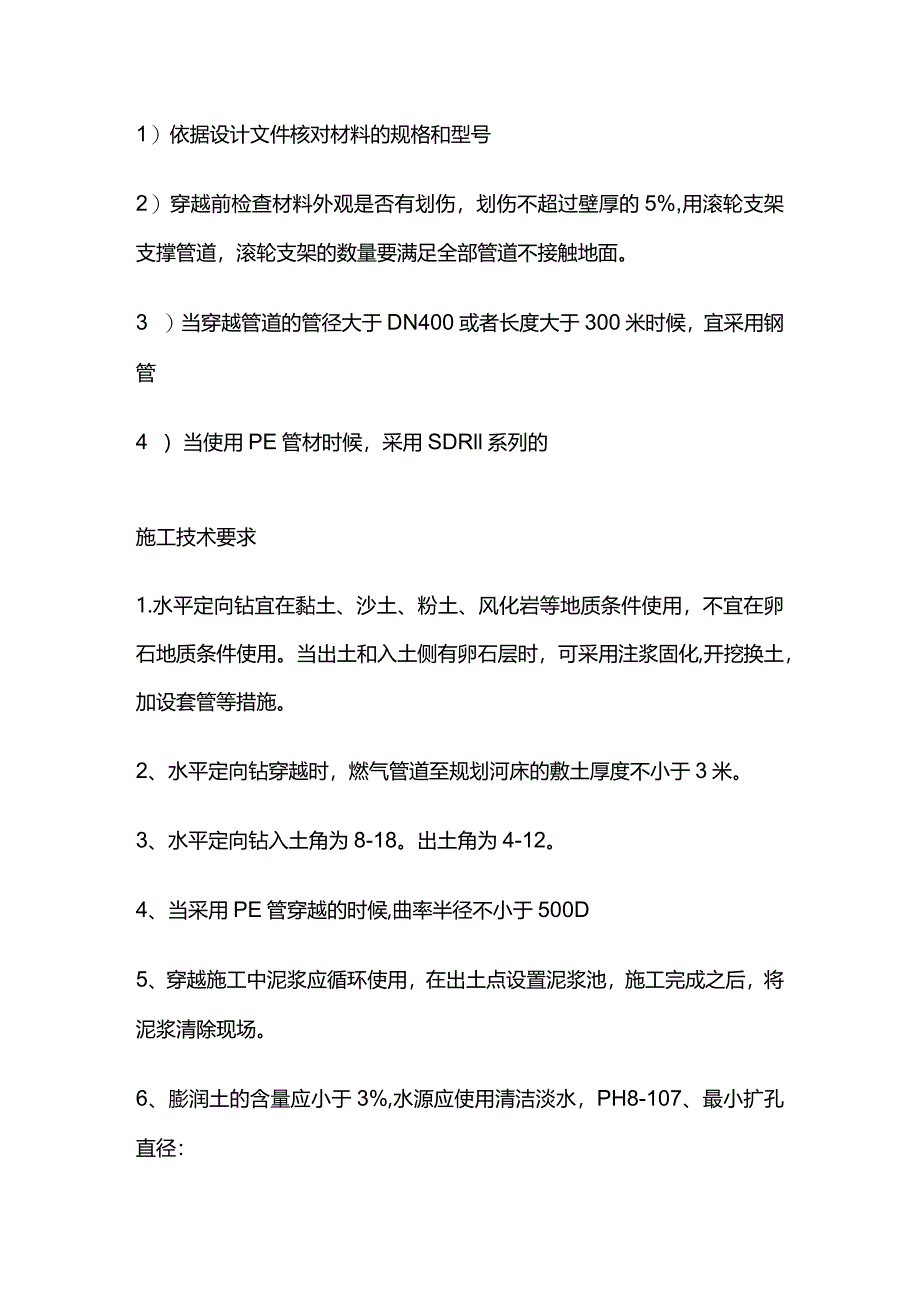

3、术交底和培训。1）依据设计文件核对材料的规格和型号2）穿越前检查材料外观是否有划伤，划伤不超过壁厚的5%,用滚轮支架支撑管道，滚轮支架的数量要满足全部管道不接触地面。3 ）当穿越管道的管径大于DN400或者长度大于300米时候，宜采用钢管4 ）当使用PE管材时候，采用SDRll系列的施工技术要求1.水平定向钻宜在黏土、沙土、粉土、风化岩等地质条件使用，不宜在卵石地质条件使用。当出土和入土侧有卵石层时，可采用注浆固化,开挖换土，加设套管等措施。2、水平定向钻穿越时，燃气管道至规划河床的敷土厚度不小于3米。3、水平定向钻入土角为8-18。出土角为4-12。4、当采用PE管穿越的时候,曲率半径不小于
4、500D5、穿越施工中泥浆应循环使用，在出土点设置泥浆池，施工完成之后，将泥浆清除现场。6、膨润土的含量应小于3%,水源应使用清洁淡水，PH8-107、最小扩孔直径：8、应实时记录回拖过程中的回拖力、扭矩、回拖速度、钻进液流量等数据，并附在竣工资料中。9、出入土点两端管道各出地面1-3米，并进行封闭安全围挡。10、回拖结束后，应放置24小时以上待管道在穿越过程中的拉伸应力充分释放后，方可与两端管道进行连接。安全文明施工1.施工人员有统一安全帽、工作服、劳保鞋2、钻机施工过程中进行全封闭围挡，可用水马。3、施工完成后出入土点进行封闭围挡。4、夜间施工，有夜间警示标志、夜间警示灯、反光背心、专人指挥、交通导行措施。5、施工过工程中的泥浆及时清理干净。
