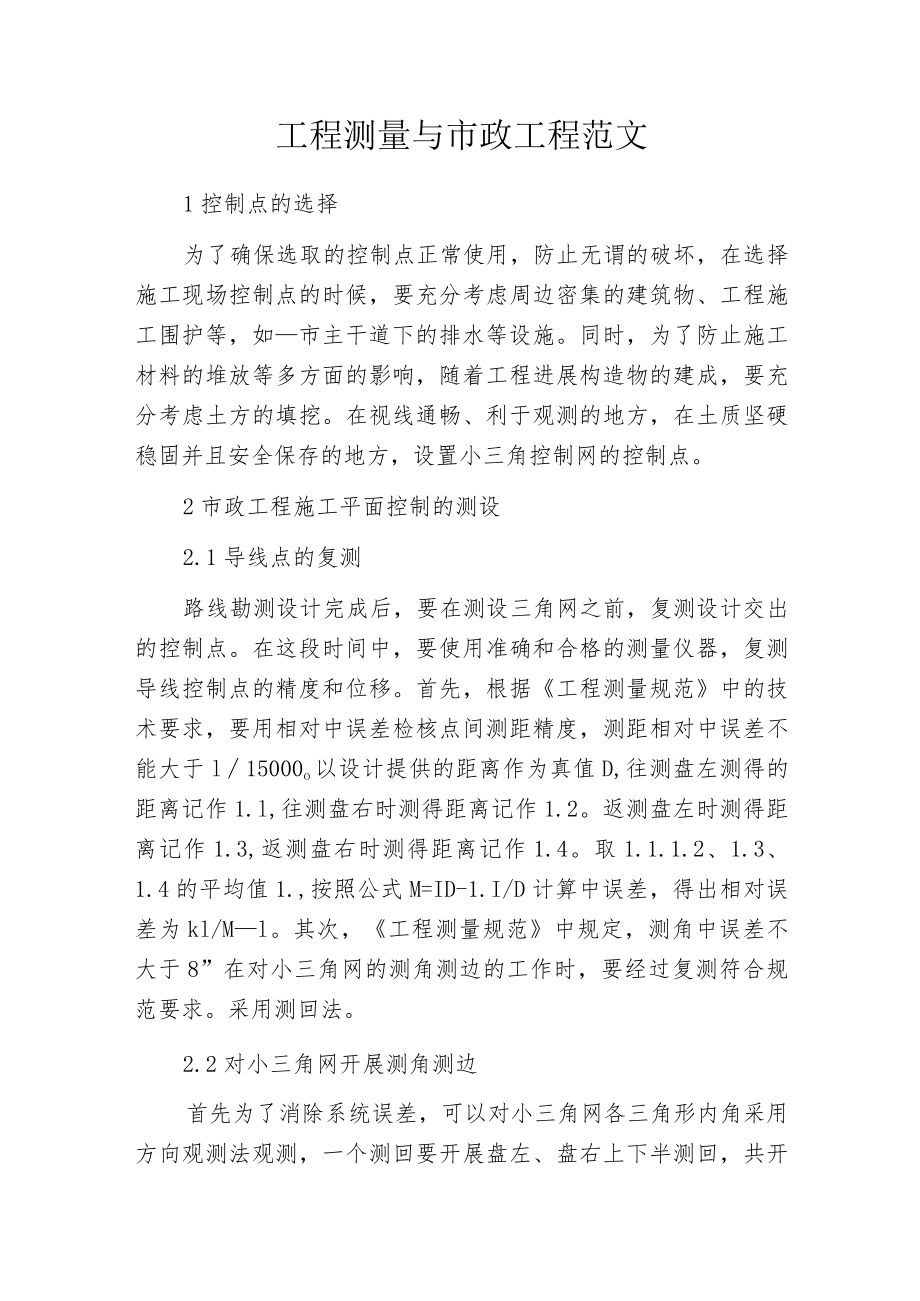

工程测量与市政工程范文.docx_第1页
第1页 / 共3页
工程测量与市政工程范文.docx_第2页
第2页 / 共3页

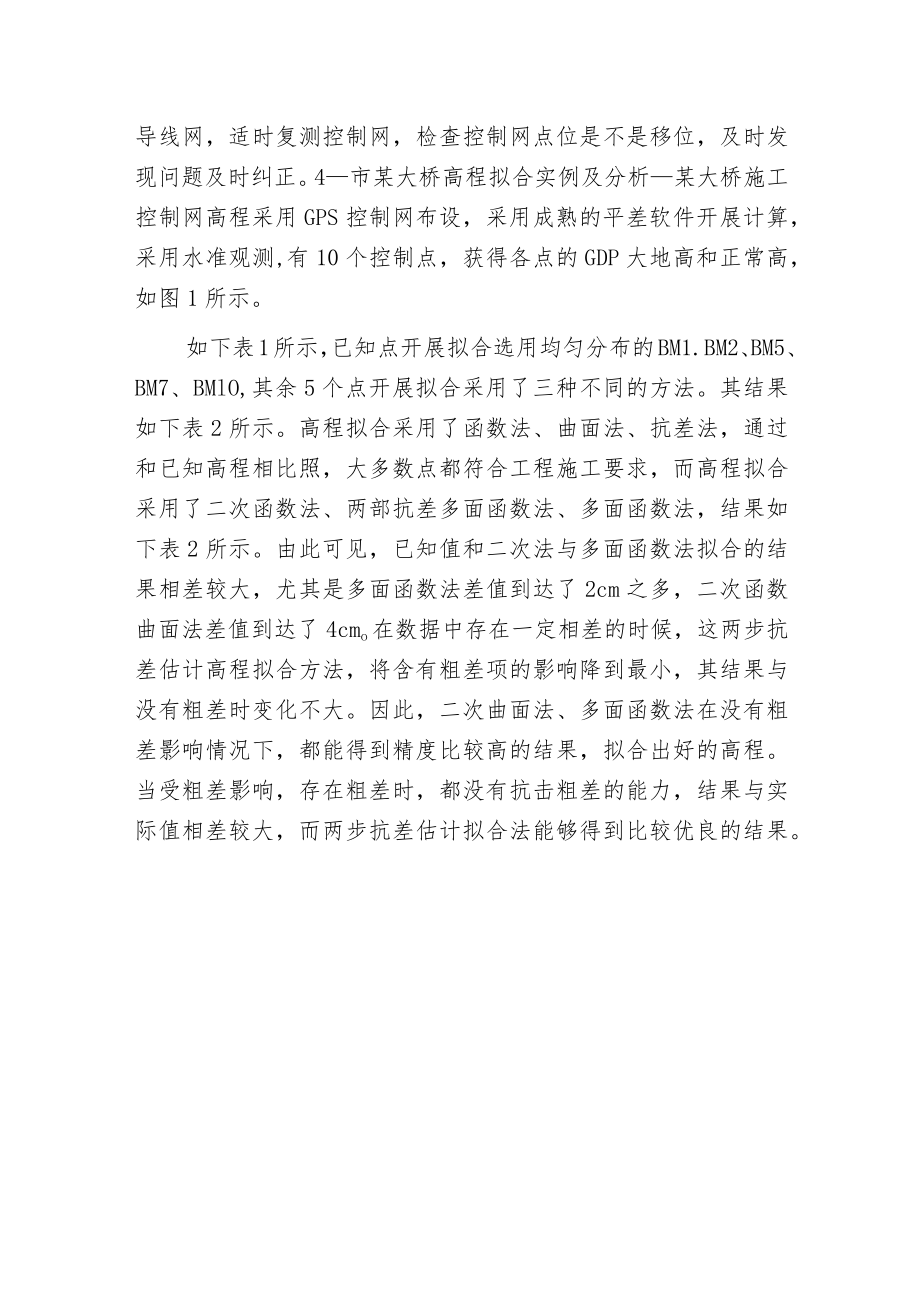

工程测量与市政工程范文.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《工程测量与市政工程范文.docx》由会员分享,可在线阅读,更多相关《工程测量与市政工程范文.docx(3页珍藏版)》请在第壹文秘上搜索。

1、工程测量与市政工程范文1控制点的选择为了确保选取的控制点正常使用,防止无谓的破坏,在选择施工现场控制点的时候,要充分考虑周边密集的建筑物、工程施工围护等,如市主干道下的排水等设施。同时,为了防止施工材料的堆放等多方面的影响,随着工程进展构造物的建成,要充分考虑土方的填挖。在视线通畅、利于观测的地方,在土质坚硬稳固并且安全保存的地方,设置小三角控制网的控制点。2市政工程施工平面控制的测设2.1导线点的复测路线勘测设计完成后,要在测设三角网之前,复测设计交出的控制点。在这段时间中,要使用准确和合格的测量仪器,复测导线控制点的精度和位移。首先,根据工程测量规范中的技术要求,要用相对中误差检核点间测距

2、精度,测距相对中误差不能大于l15000o以设计提供的距离作为真值D,往测盘左测得的距离记作1.l,往测盘右时测得距离记作1.2。返测盘左时测得距离记作1.3,返测盘右时测得距离记作1.4。取1.1.1.2、1.3、1.4的平均值1.,按照公式M=ID-1.I/D计算中误差,得出相对误差为kl/Ml。其次,工程测量规范中规定,测角中误差不大于8”在对小三角网的测角测边的工作时,要经过复测符合规范要求。采用测回法。2.2对小三角网开展测角测边首先为了消除系统误差,可以对小三角网各三角形内角采用方向观测法观测,一个测回要开展盘左、盘右上下半测回,共开展两个测回。并且,为了及时发现错误,要在观测现场

3、核算同方向两个测回,互差应该12。如超限应重测等。观测的时候应该尽量使用体态仪器观测。并且为了减少偶然误差对观测精度的影响,仪器要准确对中整平,观测前要对棱镜基座长水泡和对点器开展校正。其次,在测角的第一测回中,测边方法与复测时大致一样。应该根据观测时的气压、温度,修正仪器参数,要注意将棱镜尽量对准仪器望远镜,防止仪器与棱镜高差悬殊。2.3计算内业为了得出各三角形闭合差(180。一内角和):W1、W2、W3、Wn,要根据外业测得数据,先计算出各三角形内角值,才能对各三角形的内角和开展计算,然后按照公式,求出三角网测角中误差,其中一测角中误差,测各三角形闭合差平方和,Wn测各三角形闭合差,n一为

4、三角形个数。同时,根据公式,采用往返校差检核边长是否超限,并根据计算结果,检查其符合规范要求,公式中C一代表返测距较差;b一代表全站仪标称精度中比例误差系数(mkm);而a一代表全站仪标称精度中的固定误差(mm);D则代表测距长度(km)o假设往返测距差的绝对值C,那么本边长观测不符合要求。由此在校核完角度、距离,符合限差要求之后,就可以计算内业平差了。2.4平差软件计算为了满足工程测量规范中三角测量的精度,计算者可以以简化繁琐的手工计算,选用各种计算软件,经平差的结果后,在实际工程控制中使用各控制点的成果表。由此可见,平差也是一项繁琐的计算工作。根据施工工期的安排或工序的变化,确保整夜测区导

5、线网的连贯性,控制网测设之后,要连测相邻标段的导线网,适时复测控制网,检查控制网点位是不是移位,及时发现问题及时纠正。4市某大桥高程拟合实例及分析某大桥施工控制网高程采用GPS控制网布设,采用成熟的平差软件开展计算,采用水准观测,有10个控制点,获得各点的GDP大地高和正常高,如图1所示。如下表1所示,已知点开展拟合选用均匀分布的BM1.BM2、BM5、BM7、BMlO,其余5个点开展拟合采用了三种不同的方法。其结果如下表2所示。高程拟合采用了函数法、曲面法、抗差法,通过和已知高程相比照,大多数点都符合工程施工要求,而高程拟合采用了二次函数法、两部抗差多面函数法、多面函数法,结果如下表2所示。由此可见,已知值和二次法与多面函数法拟合的结果相差较大,尤其是多面函数法差值到达了2cm之多,二次函数曲面法差值到达了4cmo在数据中存在一定相差的时候,这两步抗差估计高程拟合方法,将含有粗差项的影响降到最小,其结果与没有粗差时变化不大。因此,二次曲面法、多面函数法在没有粗差影响情况下,都能得到精度比较高的结果,拟合出好的高程。当受粗差影响,存在粗差时,都没有抗击粗差的能力,结果与实际值相差较大,而两步抗差估计拟合法能够得到比较优良的结果。
