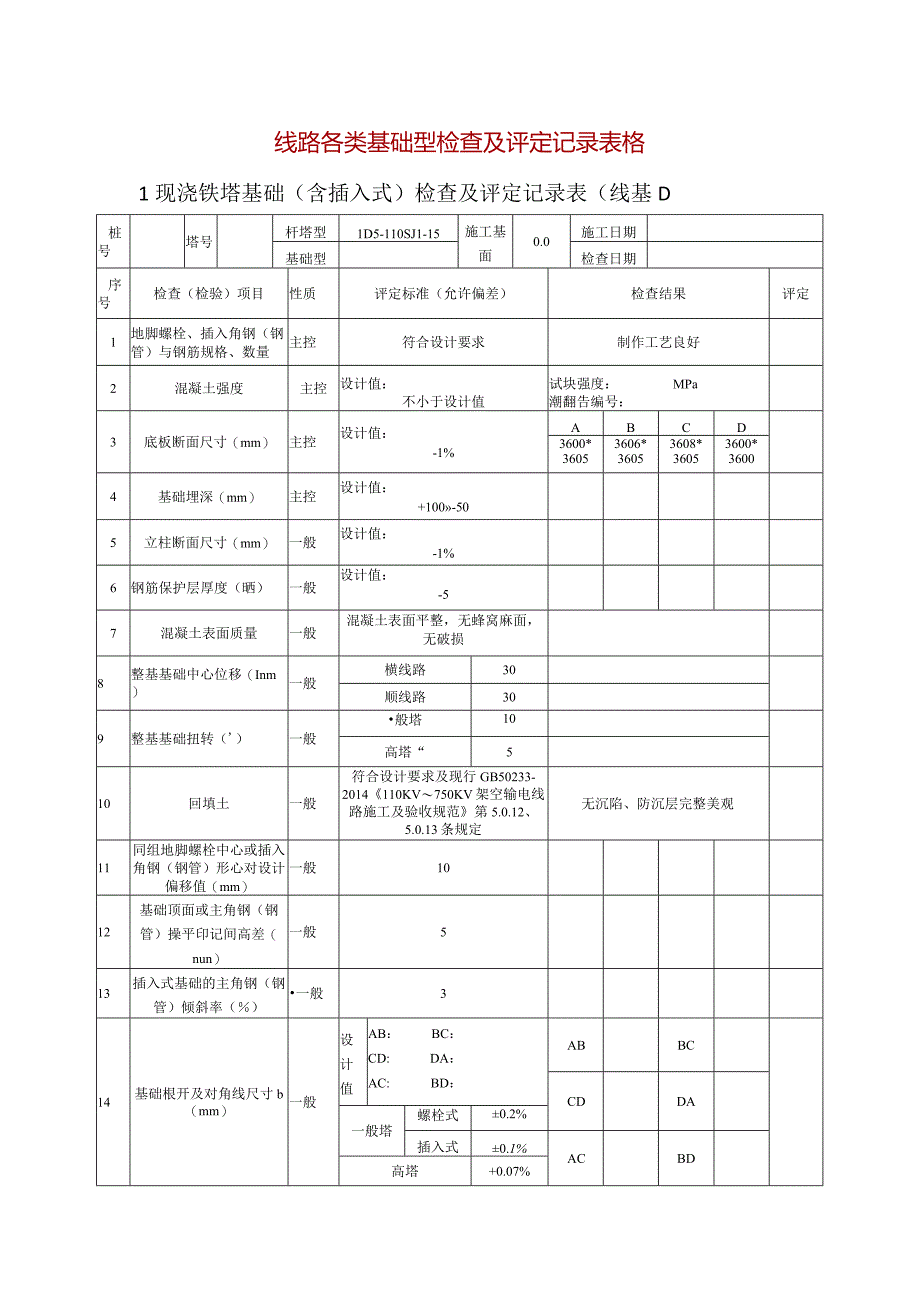

1、线路各类基础型检查及评定记录表格1现浇铁塔基础（含插入式）检查及评定记录表（线基D桩号塔号杆塔型1D5-110SJ1-15施工基面0.0施工日期基础型检查日期序号检查（检验）项目性质评定标准（允许偏差）检查结果评定1地脚螺栓、插入角钢（钢管）与钢筋规格、数量主控符合设计要求制作工艺良好2混凝土强度主控设计值：不小于设计值试块强度：MPa潮翻告编号：3底板断面尺寸（mm）主控设计值：-1%ABCD3600*36053606*36053608*36053600*36004基础埋深（mm）主控设计值：+100-505立柱断面尺寸（mm）一般设计值：-1%6钢筋保护层厚度（晒）一般设计值：-57混凝土
2、表面质量一般混凝土表面平整，无蜂窝麻面，无破损8整基基础中心位移（Inm）一般横线路30顺线路309整基基础扭转（）一般般塔10高塔“510回填土一般符合设计要求及现行GB50233-2014110KV750KV架空输电线路施工及验收规范第5.0.12、5.0.13条规定无沉陷、防沉层完整美观11同组地脚螺栓中心或插入角钢（钢管）形心对设计偏移值（mm）一般1012基础顶面或主角钢（钢管）操平印记间高差（nun）一般513插入式基础的主角钢（钢管）倾斜率（）一般314基础根开及对角线尺寸b（mm）一般设计值AB：BC：CD:DA：AC:BD：ABBCCDDA一般塔螺栓式0.2%插入式0.1%A

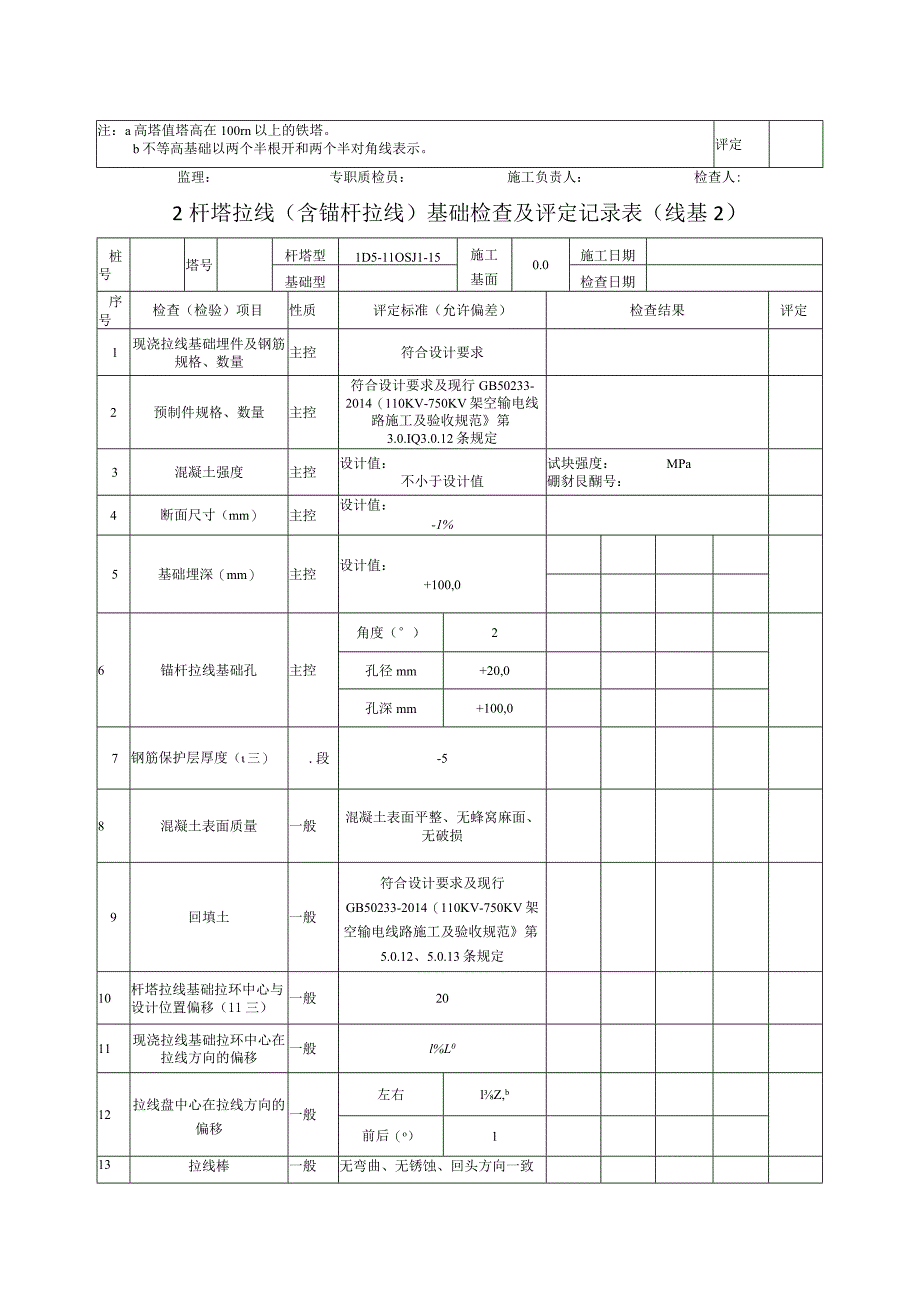

3、CBD高塔+0.07%注：a高塔值塔高在100rn以上的铁塔。b不等高基础以两个半根开和两个半对角线表示。评定监理：专职质检员：施工负责人：检查人:2杆塔拉线（含锚杆拉线）基础检查及评定记录表（线基2）桩号塔号杆塔型1D5-11OSJ1-15施工基面0.0施工日期基础型检查日期序号检查（检验）项目性质评定标准（允许偏差）检查结果评定1现浇拉线基础埋件及钢筋规格、数量主控符合设计要求2预制件规格、数量主控符合设计要求及现行GB50233-2014（110KV-750KV架空输电线路施工及验收规范第3.0.IQ3.0.12条规定3混凝土强度主控设计值：不小于设计值试块强度：MPa硼豺艮醐号：4断面
4、尺寸（mm）主控设计值：-1%5基础埋深（mm）主控设计值：+100,06锚杆拉线基础孔主控角度（）2孔径mm+20,0孔深mm+100,07钢筋保护层厚度（三）.段-58混凝土表面质量一般混凝土表面平整、无蜂窝麻面、无破损9回填土一般符合设计要求及现行GB50233-2014（110KV-750KV架空输电线路施工及验收规范第5.0.12、5.0.13条规定10杆塔拉线基础拉环中心与设计位置偏移（11三）一般2011现浇拉线基础拉环中心在拉线方向的偏移一般l%L012拉线盘中心在拉线方向的偏移一般左右lZ,b前后（o）113拉线棒一般无弯曲、无锈蚀、回头方向一致注：a为现浇拉线基础拉线环中心

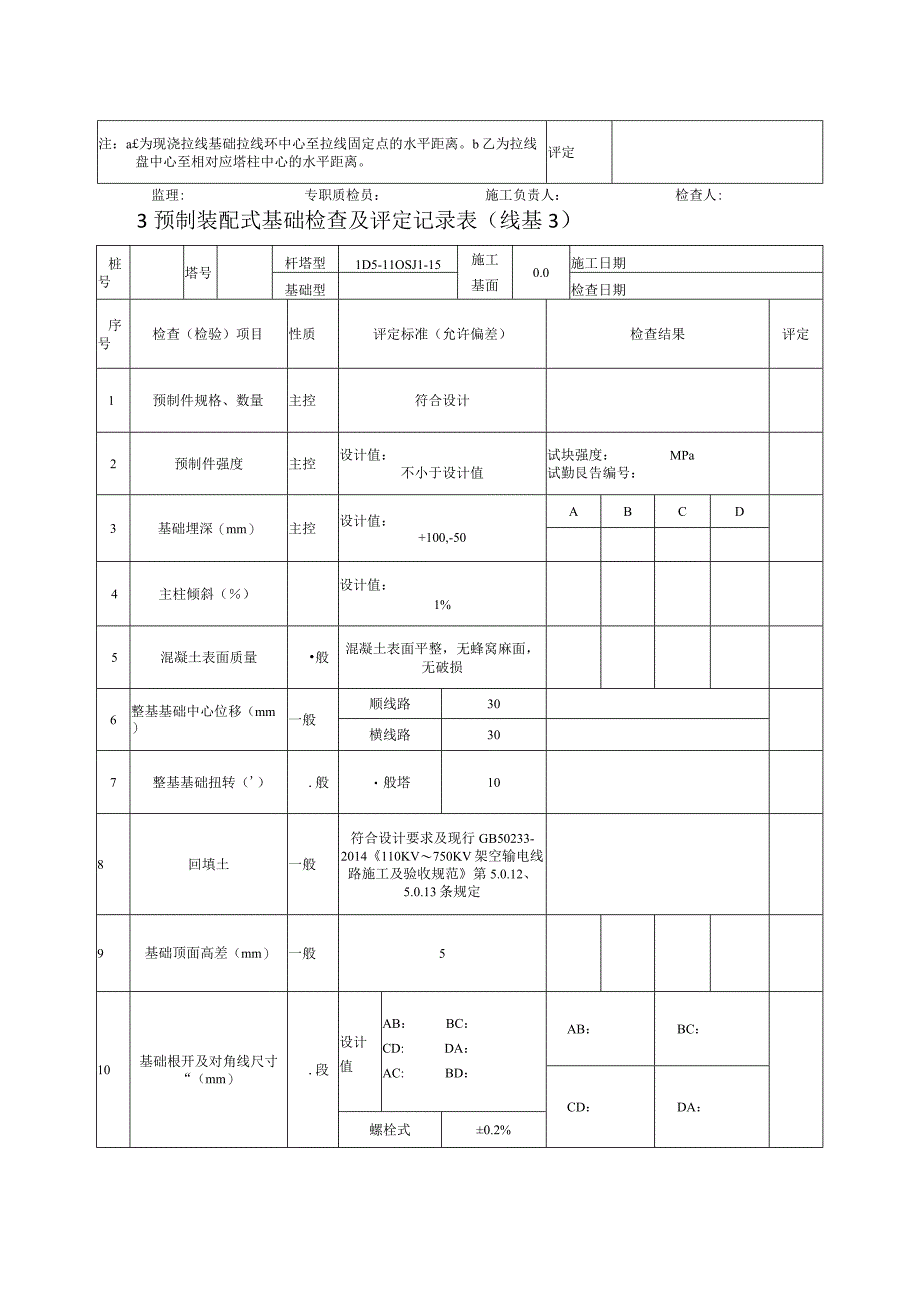

5、至拉线固定点的水平距离。b乙为拉线盘中心至相对应塔柱中心的水平距离。评定监理:专职质检员：施工负责人：检查人:3预制装配式基础检查及评定记录表（线基3）桩号塔号杆塔型1D5-11OSJ1-15施工基面0.0施工日期基础型检查日期序号检查（检验）项目性质评定标准（允许偏差）检查结果评定1预制件规格、数量主控符合设计2预制件强度主控设计值：不小于设计值试块强度：MPa试勤艮告编号：3基础埋深（mm）主控设计值：+100,-50ABCD4主柱倾斜（）设计值：1%5混凝土表面质量般混凝土表面平整，无蜂窝麻面，无破损6整基基础中心位移（mm）一般顺线路30横线路307整基基础扭转（）.般般塔108回填土
6、一般符合设计要求及现行GB50233-2014110KV750KV架空输电线路施工及验收规范第5.0.12、5.0.13条规定9基础顶面高差（mm）一般510基础根开及对角线尺寸“（mm）.段设计值AB：BC：CD:DA：AC:BD：AB：BC：CD：DA：螺栓式0.2%插入式0.1%AC：BD：注：a不等高基础以两个半根开和两个半对角线走示。评定监理：专职质检员：施工负责人：检查人:4混凝土杆预制基础检查及评定记录表（线基4）桩号塔号杆型1D5-U0SJ1-15施工基面0.0施工日期基础型检查日期LlJ检查（检验）项目性质评定标准（允许偏差）检查结果评定1现浇拉线基础埋件及钢筋规格、数量主控
7、符合设计要求2混凝土强度主控设计值：不小于设计值试块强度：MPa试却告编号：3拉环、拉棒及卡盘抱箍规格、数量主控符合设计要求4卡盘埋深（mm）主控设计值：+100,-50AB5拉盘埋深（mm）主控设计值：+100,06卡盘位置（mm）.般507底盘迈步（mm）一般308整基基础中心位移（mm）一般顺线路30横线路309拉线盘中心位移（三）一般沿拉线方向,其左、右位移为1%10回填土一般符合设计要求及现行GB50233-2014110KV-750KV架空输电线路施工及验收规范第5.0.12、5.0.13条规定11拉线棒一般无弯曲、无锈蚀注：a/为拉线盘中心至拉线挂点的水平距离。评定监理：专职质检
8、员：施工负责人：检查人:5现浇铁塔基础（含插入式）检查及评定记录表（线基5）桩号塔号杆塔型1D5-110SJ1-15施工戚团0.0施工日期基础型检查日期序号检查（检验）项目性质评定标准（允许偏差）检查结果评定1地脚螺栓（锚杆）及钢筋规格、数量主控符合设计要求2土质、岩石性质主控符合设计要求3混凝土强度主控设计值：不小于设计值试块强度：MPa诩佥报告编号：4底板断面尺寸（mm）主控设计值：不得有负偏差ABCD3600*36053606*36053608*36053600*36005基础埋深（mm）主控设计值：+100,06锚杆埋深（mm）主控设计值：+100,07锚杆孔径（mm）主控设计值：+2
9、0,08钢筋保护层厚度（mm）一般-59混凝土表面质量一般混凝土表面平整，无蜂窝麻面，无破损10立柱断面尺寸（mm）.般设计值：不得有负偏差11整基基础中心位移（mm）一般横线路30顺线路3012整基基础扭转（）般一般塔10高塔A513同组地脚螺栓中心对立柱中心偏移（mm）一般1014基础顶面高差（mm）一般515基础根开及对角线尺寸11（nun）.股设计值AB：BC：CD:DA：AC:BD：AB：BC：CD：DA：一般塔螺栓式士0.2%插入式0.1%AC：BD：高塔0.07%16防风化层一般符合设计注：a高塔值塔高在100m以上的铁塔。b不等高基础以两个半根开和两个半对角线表示。评定监理：专
10、职质检员：施工负责人：检查人:6灌注桩基础检查及评定记录表（线基61）桩号塔号杆塔型1D5-110SJ1-15施工基面0.0施工日期基础型检查日期序号检查（检验）项目性质评定标准（允许偏差）检查结果评定ABCD1地脚螺栓及钢筋规格、数量主控符合设计饕求2混凝土强度主控设计值：2设计值试块强度：MPa试验报告编号：3桩深（Inm）主控设计值：，设计值4桩身完整性主控符合设计要求，无断桩5清孔一般符合JGJ94要求6充盈系数一般单桩设计计算体积：mj一般N1软21.1时间灌注量充盈系数7桩径、桩垂直度一般设计值：符合JGJ94要求8连梁（承台）标高（mm）一般设计值：符合设计9桩顶清理一般符合设计10混凝土表面质量一般混凝土表面平整，无蜂窝麻面，无破损11桩钢筋保护层厚度（Imn）一般水下-20非水下-1012连梁（承台）断面尺寸（mm）主控设计值：-1%ABABCBCDCDAD
