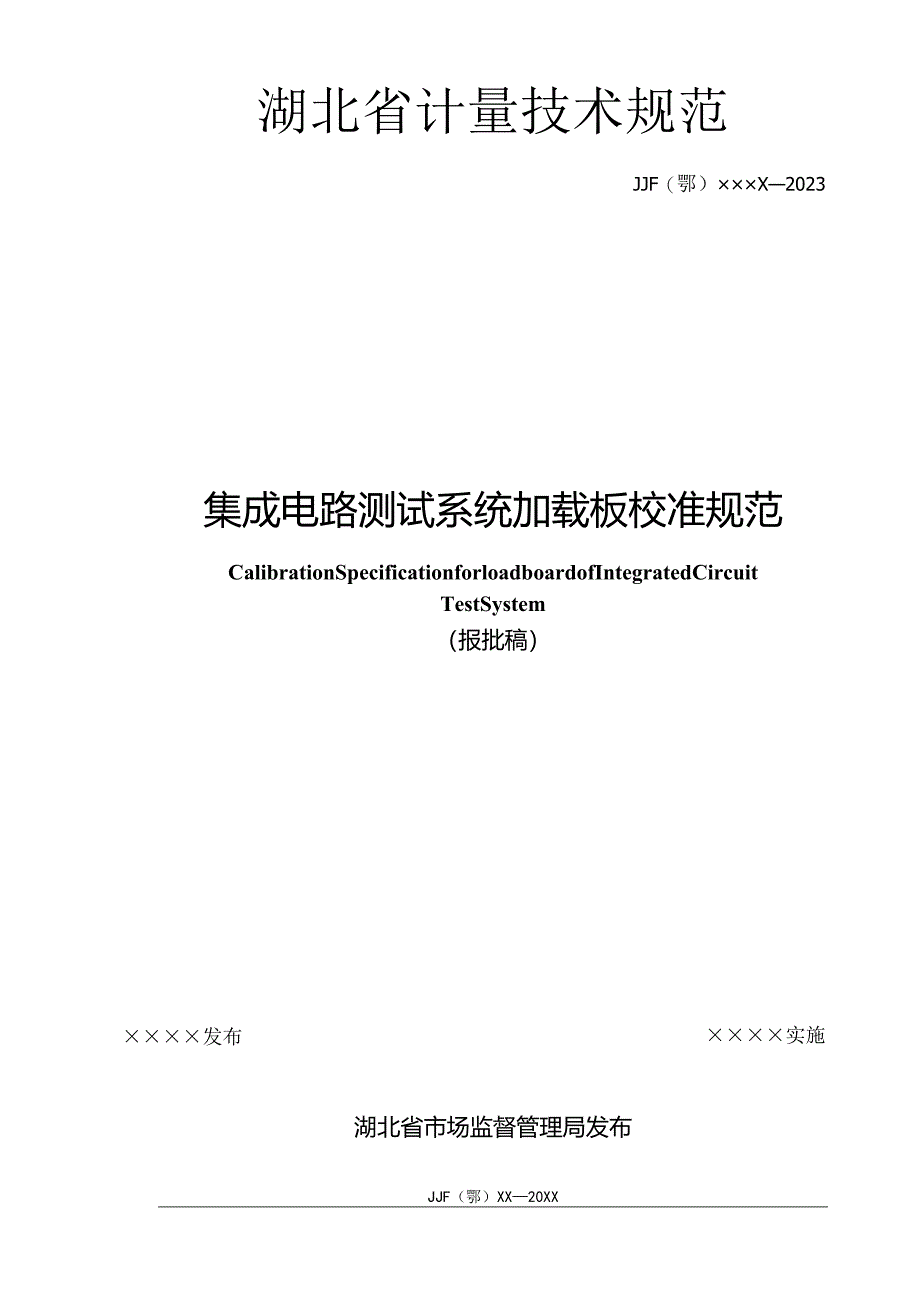

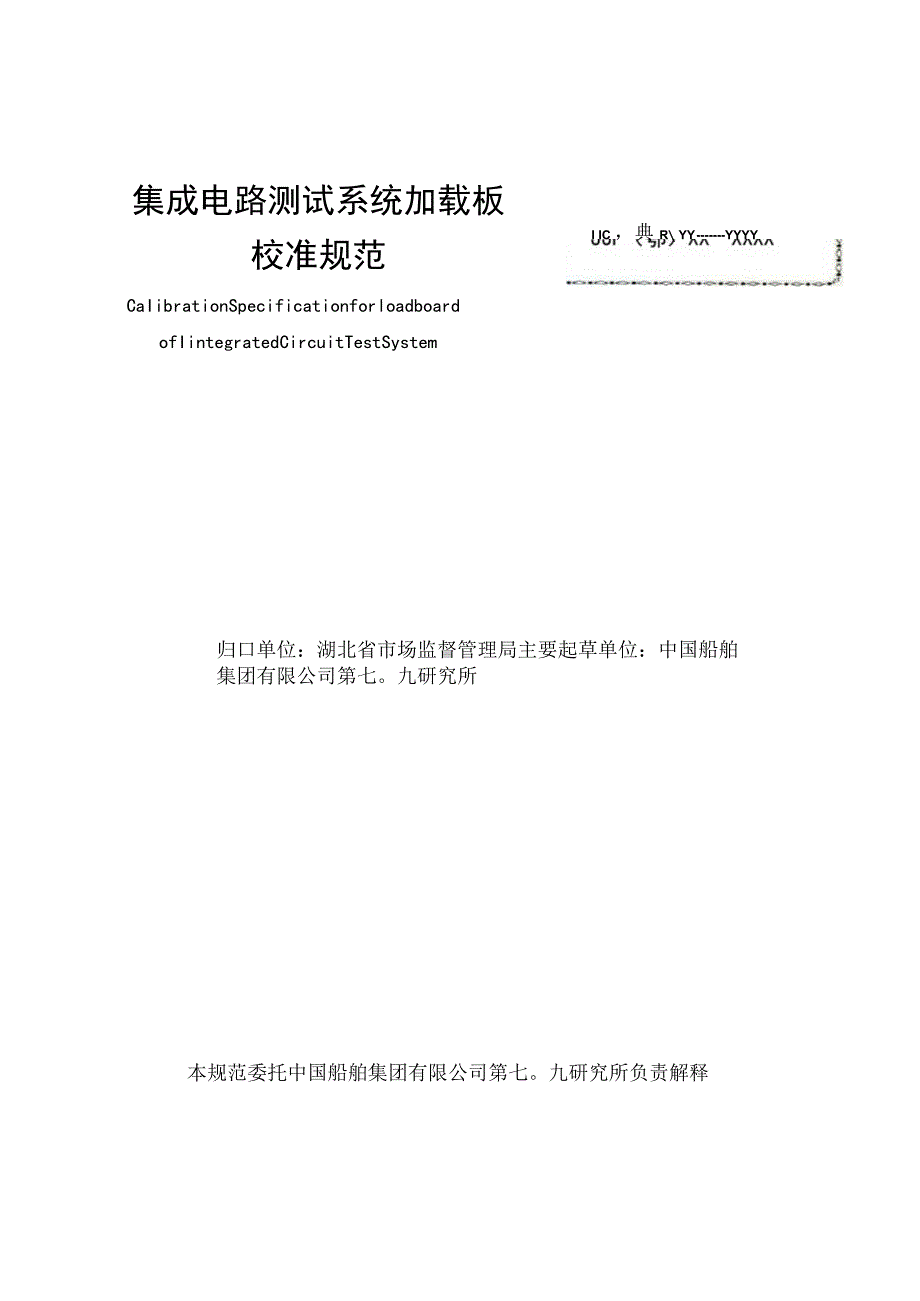

1、湖北省计量技术规范JJF（鄂）X2023集成电路测试系统加载板校准规范CalibrationSpecificationforloadboardofIntegratedCircuitTestSystem（报批稿）发布实施湖北省市场监督管理局发布JJF（鄂）XX20XX集成电路测试系统加载板校准规范I IC ，典R YYYYYYCaIibrationSpecificationforloadboardofIintegratedCircuitTestSystem归口单位：湖北省市场监督管理局主要起草单位：中国船舶集团有限公司第七。九研究所本规范委托中国船舶集团有限公司第七。九研究所负责解释本规范主要起

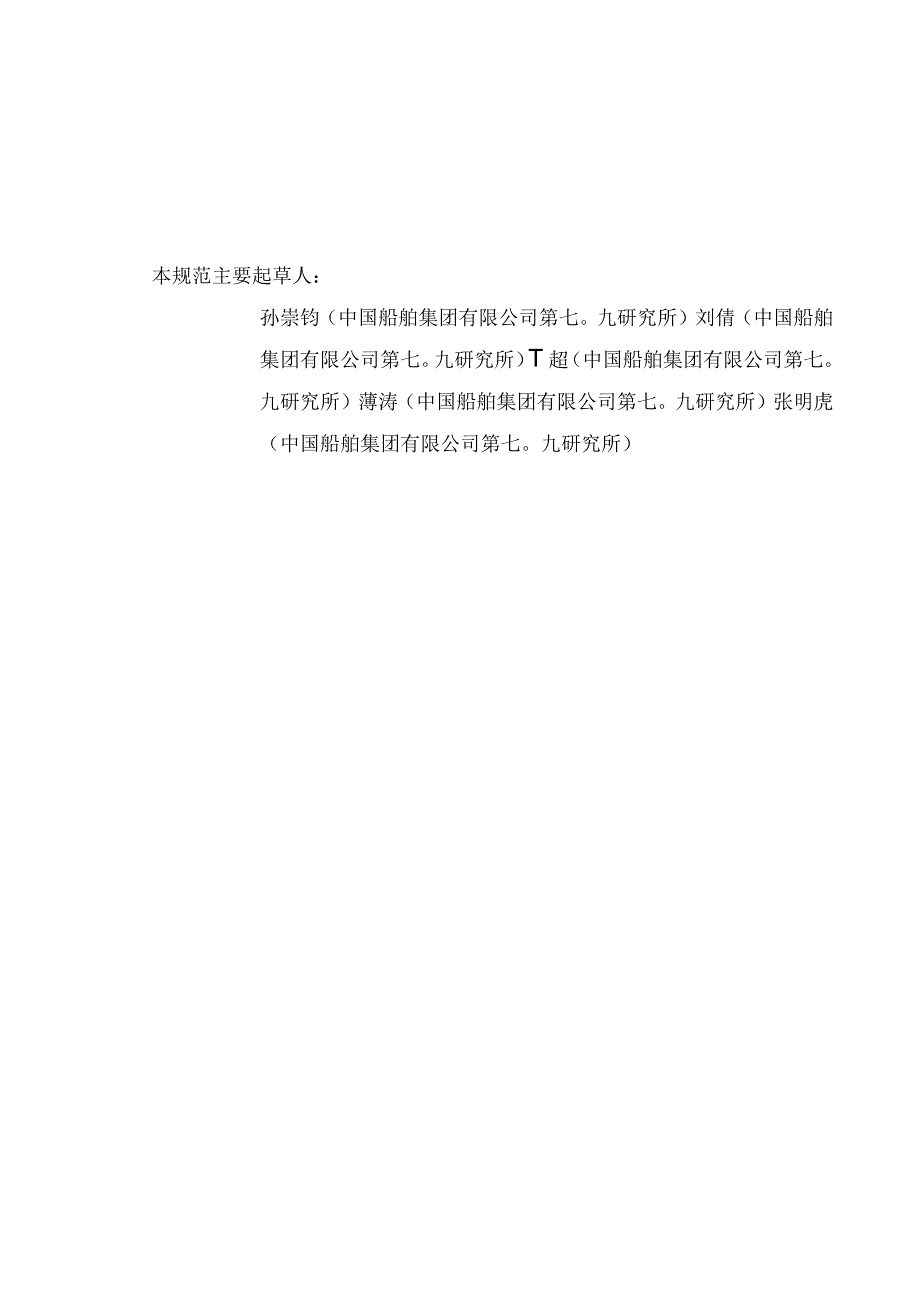

2、草人：孙崇钧（中国船舶集团有限公司第七。九研究所）刘倩（中国船舶集团有限公司第七。九研究所）T超（中国船舶集团有限公司第七。九研究所）薄涛（中国船舶集团有限公司第七。九研究所）张明虎（中国船舶集团有限公司第七。九研究所）引言III1范围12术语12.1加载板13概述13.1 用途13.2 原理13.3 结构14计量特性24.1 外观及附件24.2 传输速率24.3 幅值衰减24.4 误码率24.5 上升时间25校准条件25.1 环境条件25.2 校准用设备36校准项目和校准方法36.1 校准项目36.2 校准方法37校准结果表达78复校时间间隔8附录A测量不确定度评定示例9附录B校准记录格式1
3、3JJF（鄂）XX-XXXX本规范的编制依据JJFlo71-2010国家计量校准规范编写规则、JJF1001-2011通用计量术语及定义、JJF1059.1-2012测量不确定度评定与表示编制。本规范为首次发布。JJF（鄂）XX-XXXX集成电路测试系统加载板校准规范1范围本规范适用于集成电路测试系统加载板(以下简称“加载板”)的校准，也可用于新制备的加载板交付和验收时的性能验证。2术语1.1 加载板LOadbOard集成电路测试系统测试通道口与被测集成电路引脚之间的连接电路，通常是以绝缘板为基材，切成一定尺寸，附有设计好的导电图。3 概述3.1 用途加载板能够实现集成电路测试系统输入/输出端
4、口与被测集成电路的输入/输出引脚之间的互连，也能作为计量标准装置与被校准集成电路测试系统信息交互。3.2 原理图1是集成电路测试系统加载板工作原理示意图。信号从信号发射模块发出后通过集成电路测试系统内部总线到达测试系统的测试通道口弹簧针(PogOPin),再通过加载板到达被测集成电路引脚(DUT(DeviceunderTest)1/0)。反之，信号从被测集成电路引脚到达加载板，通过集成电路测试系统内部总线到达信号比较模块。图1加载板工作原理示意图3.3 结构如图2所示，加载板通常安装在固定架(Stiffener)上以实现与测试系统的完全适配，待测芯片置于加载板中间位置，通过测试座(DUTSoC
5、ket)与加载板中间过孔(PogoBlocks)连接，上下两排过孔位于两边位置，与集成电路测试系统测试头上的弹簧针连接，引出电源、数字信号、模拟信号等测试资源。中间过孔g* q* *l w aap- - P tJ*-*M+E gWM D*M ： WWM Zi 三3WMi.*mh3 I Sil i-J ta? 二1Pogo Blocks一 C-图2加载板结构示意图4 计量特性4.1 外观及附件加载板外观应完好无损，无明显弯曲，无影响正常工作的机械损伤。4.2 传输速率a）传输速率范围：200MbPS3.6Gbps;b）最大允许误差：0.01%。4.3 幅值衰减a）信号幅值衰减范围：10dB;b）
6、信号幅度范围：20OmVIV；c）最大允许误差：2dB。4.4 误码率误码率范围：0-1x10-2。4.5 上升时间a）上升时间范围（10%90%）：3.6Gbps,控制码型发生器输出峰峰值1V（偏置OV,交叉点50%）,设置向量类型为伪随机码，信号的码长至少选取三个校准，一般为2x107-1、21015-l2x103Ll的码型信号，由误码检测仪接收经过加载板后的信号，并给出误码率结果。d）控制码型发生器向码型信号注入误码率为IXlo-2、IXKy7、Ri。山的误码；e）误码率校准其它测量点重复a）d）7.2.5 上升时间校准上升时间校准的连接方式如图3所示。校准步骤如下：a）将码型发生器和高
7、速示波器分别连接到被校加载板的输入和输出端。被校加载板输入端通过弹簧针接口与码型发生器连接，输出端安装接口适配器，将探针台上的探针定位到接口适配器的焊盘上并与高速示波器连接。b）对校准仪表按说明书要求进行预热，确定其工作在正常状态。C）设置码型发生器信号上升时间为fro,示波器测量快沿信号的上升时间为tri,按照公式（5）计算信号的上升时间，计算方法如下：。=7（5）式中：tr上升时间，S；rt）快沿的上升时间，S;M示波器所采集到快沿的上升时间，S。d）上升时间校准其它测量点重复a）c）。7校准结果表达校准结果应在校准证书上反映，校准证书应至少包括以下信息：a）标题，如“校准证书”；b）实验室名称和地址；c）进行校准的地点（如果与实验室的地址不同）；d）证书或报告的唯一性标识（如编号），每页及总页数的标识；e）客户的名称和地址
