《2024更新建筑工程常用材料抽样方法及要求.docx》由会员分享，可在线阅读，更多相关《2024更新建筑工程常用材料抽样方法及要求.docx（6页珍藏版）》请在第壹文秘上搜索。

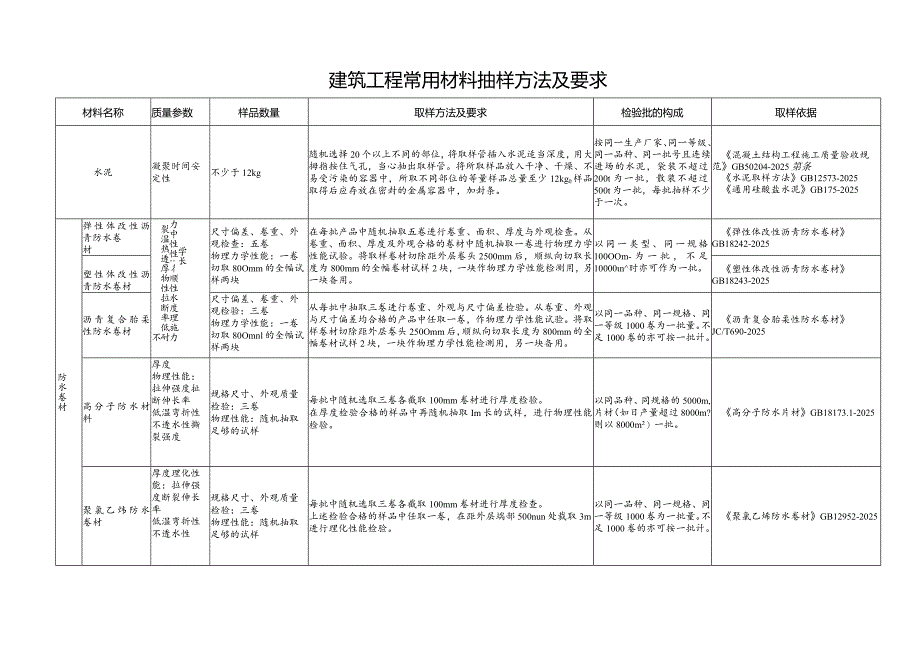

1、建筑工程常用材料抽样方法及要求材料名称质量参数样品数量取样方法及要求检验批的构成取样依据水泥凝聚时间安定性不少于12kg随机选择20个以上不同的部位，将取样管插入水泥适当深度，用大拇指按住气孔，当心抽出取样管。将所取样品放入干净、干燥、不易受污染的容器中，所取不同部位的等量样品总量至少12kg0样品取得后应存放在密封的金属容器中，加封条。按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过200t为一批，散装不超过500t为一批，每批抽样不少于一次。混凝土结构工程施工质量验收规范GB50204-2025第条水泥取样方法GB12573-2025通用硅酸盐水泥GB175-202
2、5防水卷材弹性体改性沥青防水卷材学长力中性性:彳顺性水度理施力裂温热透厚物性拉断率低耐不尺寸偏差、卷重、外观检查：五卷物理力学性能：一卷切取80Omm的全幅试样两块在每批产品中随机抽取五卷进行卷重、面积、厚度与外观检查。从卷重、面积、厚度及外观合格的卷材中随机抽取一卷进行物理力学性能试验。将取样卷材切除距外层卷头2500mm后，顺纵向切取长度为800mm的全幅卷材试样2块，一块作物理力学性能检测用，另一块备用。以同一类型、同一规格100OOm-为一批，不足10000n时亦可作为一批。弹性体改性沥青防水卷材GB18242-2025塑性体改性沥青防水卷材塑性体改性沥青防水卷材GB18243-202
3、5沥青复合胎柔性防水卷材尺寸偏差、卷重、外观检验：三卷物理力学性能：一卷切取80Omnl的全幅试样两块从每批中抽取三卷进行卷重、外观与尺寸偏差检验。从卷重、外观与尺寸偏差均合格的产品中任取一卷，作物理力学性能试验。将取样卷材切除距外层卷头250Omm后，顺纵向切取长度为800mm的全幅卷材试样2块，一块作物理力学性能检测用，另一块备用。以同一品种、同一规格、同一等级1000卷为一批量。不足1000卷的亦可按一批计。沥青复合胎柔性防水卷材JC/T690-2025高分子防水材料厚度物理性能：拉伸强度扯断伸长率低温弯折性不透水性撕裂强度规格尺寸、外观质量检验：三卷物理性能：随机抽取足够的试样每批中随
4、机选取三卷各截取100mm卷材进行厚度检验。在厚度检验合格的样品中再随机抽取Im长的试样，进行物理性能检验。以同品种、同规格的5000m,片材（如日产量超过8000m?则以8000m2）一批。高分子防水片材GB18173.1-2025聚氯乙炜防水卷材厚度理化性能：拉伸强度断裂伸长率低温弯折性不透水性规格尺寸、外观质量检验：三卷物理性能：随机抽取足够的试样每批中随机选取三卷各截取100mm卷材进行厚度检查。上述检验合格的样品中任取一卷，在距外层端部500nun处裁取3m进行理化性能检验。以同一品种、同一规格、同一等级1000卷为一批量。不足1000卷的亦可按一批计。聚氯乙烯防水卷材GB12952

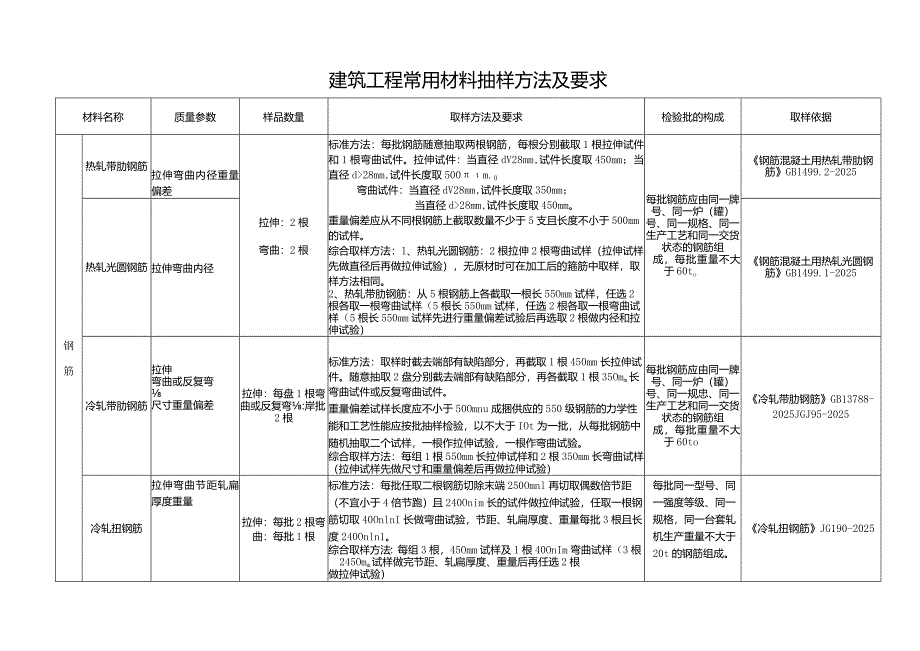

5、-2025建筑工程常用材料抽样方法及要求材料名称质量参数样品数量取样方法及要求检验批的构成取样依据钢筋热轧带肋钢筋拉伸弯曲内径重量偏差拉伸：2根弯曲：2根标准方法：每批钢筋随意抽取两根钢筋，每根分别截取1根拉伸试件和1根弯曲试件。拉伸试件：当直径dV28mm,试件长度取450mm；当直径d28mm,试件长度取500m.0弯曲试件：当直径dV28mm,试件长度取350mm；当直径d28mm,试件长度取450mm。重量偏差应从不同根钢筋上截取数量不少于5支且长度不小于500mm的试样。综合取样方法：1、热轧光圆钢筋：2根拉伸2根弯曲试样（拉伸试样先做直径后再做拉伸试验），无原材时可在加工后的箍筋中
6、取样，取样方法相同。2、热轧带肋钢筋：从5根钢筋上各截取一根长55Omm试样，任选2根各取一根弯曲试样（5根长550mm试样，任选2根各取一根弯曲试样（5根长550mm试样先进行重量偏差试验后再选取2根做内径和拉伸试验）每批钢筋应由同一牌号、同一炉（罐）号、同一规格、同一生产工艺和同一交货状态的钢筋组成，每批重量不大于60to钢筋混凝土用热轧带肋钢筋GBl499.2-2025热轧光圆钢筋拉伸弯曲内径钢筋混凝土用热轧光圆钢筋GB1499.1-2025冷轧带肋钢筋拉伸弯曲或反复弯尺寸重量偏差拉伸：每盘1根弯曲或反复弯:岸批2根标准方法：取样时截去端部有缺陷部分，再截取1根450mm长拉伸试件。随意
7、抽取2盘分别截去端部有缺陷部分，再各截取1根35Omm长弯曲试件或反复弯曲试件。重量偏差试样长度应不小于50Omnu成捆供应的550级钢筋的力学性能和工艺性能应按批抽样检验，以不大于IOt为一批，从每批钢筋中随机抽取二个试样，一根作拉伸试验，一根作弯曲试验。综合取样方法：每组1根550mm长拉伸试样和2根35Omm长弯曲试样（拉伸试样先做尺寸和重量偏差后再做拉伸试验）每批钢筋应由同一牌号、同一炉（罐）号、同一规忠、同一生产工艺和同一交货状态的钢筋组成，每批重量不大于60to冷轧带肋钢筋GB13788-2025JGJ95-2025冷轧扭钢筋拉伸弯曲节距轧扁厚度重量拉伸：每批2根弯曲：每批1根标准

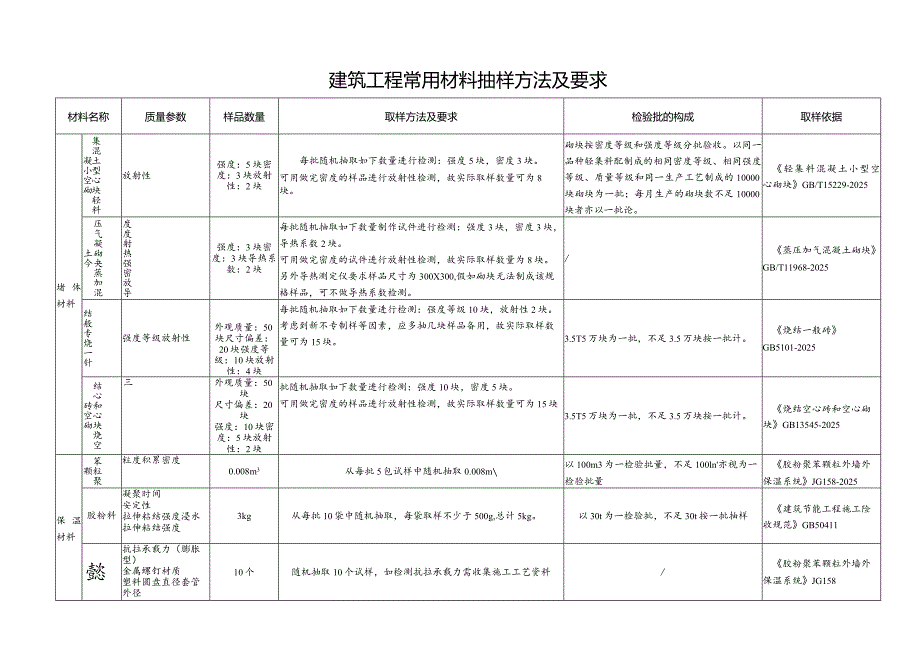

8、方法：每批任取二根钢筋切除末端250Omnl再切取偶数倍节距（不宜小于4倍节跑）且240Onim长的试件做拉伸试验，任取一根钢筋切取40OnlnI长做弯曲试验，节距、轧扁厚度、重量每批3根且长度240Onln1。综合取样方法：每组3根，45Omm试样及1根40OnIm弯曲试样（3根245Omm试样做完节距、轧扁厚度、重量后再任选2根做拉伸试验）每批同一型号、同一强度等级、同一规格，同一台套轧机生产重量不大于20t的钢筋组成。冷轧扭钢筋JG190-2025建筑工程常用材料抽样方法及要求材料名称质量参数样品数量取样方法及要求检验批的构成取样依据堵体材料集混土型心块轻料凝小空砌放射性强度：5块密度：
9、3块放射性：2块每批随机抽取如下数量进行检测：强度5块，密度3块。可用做完密度的样品进行放射性检测，故实际取样数量可为8块。砌块按密度等级和强度等级分批验收。以同一品种轻集料配制成的相同密度等级、相同强度等级、质量等级和同一生产工艺制成的10000块砌块为一批；每月生产的砌块数不足10000块者亦以一批论。轻集料混凝土小型空心砌块GB/T15229-2025压气凝砌夬蒸加混土今度度射热强密放导强度：3块密度：3块导热系数：2块每批随机抽取如下数量制作试件进行检测：强度3块，密度3块，导热系数2块。可用做完密度的试件进行放射性检测，故实际取样数量为8块。另外导热测定仪要求样品尺寸为300X300
10、,假如砌块无法制成该规格样品，可不做导热系数检测。/蒸压加气混凝土砌块GB/T11968-2025结般专烧一针强度等级放射性外观质量：50块尺寸偏差：20块强度等级：10块放射性：4块每批随机抽取如下数量进行检测：强度等级10块，放射性2块。考虑到新不专制样等因素，应多抽几块样品备用，故实际取样数量可为15块。3.5T5万块为一批，不足3.5万块按一批计。烧结一般砖GB5101-2025结心和心块烧空砖空砌三外观质量：50块尺寸偏差：20块强度：10块密度：5块放射性：2块批随机抽取如下数量进行检测：强度10块，密度5块。可用做完密度的样品进行放射性检测，故实际取样数量可为15块3.5T5万块
11、为一批，不足3.5万块按一批计。烧结空心砖和空心砌块GB13545-2025保温材料笨粒聚颗粒度积累密度0.008m3从每批5包试样中随机抽取0.008m以100m3为一检验批量，不足100ln亦视为一检验批量胶粉聚苯颗粒外墙外保温系统JG158-2025胶粉料凝聚时间安定性拉伸粘结强度浸水拉伸粘结强度3kg从每批10袋中随机抽取，每袋取样不少于500g,总计5kg。以30t为一检验批，不足30t按一批抽样建筑节能工程施工险收规范GB50411懿抗拉承载力（膨胀型）金属螺钉材质塑料圆盘直径套管外径10个随机抽取10个试样，如检测抗拉承载力需收集施工工艺资料/胶粉聚苯颗粒外墙外保温系统JG158
12、建筑工程常用材料抽样方法及要求材料名称质量参数样品数量取样方法及要求检验批的构成取样依据保温材料抗裂砂浆拉伸粘结强度浸水拉伸粘结强度压折比5kg从每批10袋中随机抽取，每袋取样不少于500g,总计5kg。/胶粉聚苯颗粒外墙外保温系统JG158-2025抹面胶浆拉伸粘结强度（原强度、耐水强度）压折比5kg从每批10袋中随机抽取，每袋取样不少于500g,总计5kg。以同一生产时间、同一配料工艺条件制得的产品每30t为一批膨胀聚苯板薄抹灰外墙外保温系统JG149-2025耐碱网布单位面积质量随机抽取不少于300X30Omln的试样。同一规格、同一生产工艺，稳定连续生产的肯定数量的产品为一批。胶粉聚茉
13、颗粒外墙外保温系统JG158-2025膨胀聚苯板薄抹灰外墙外保温系统JG149-2025膨胀聚笨板表观密度尺寸稳定性随机抽取（100mmXlOOmlnX原厚）的试样6块也可以随机抽取整张笨板1块。同一规格的产品数量不超过2000ffl3为一批。胶粉聚苯颗粒外墙外保温系统JG158-2025XPS挤塑板压缩强度导热系数尺寸稳定性随机抽取（IOomlnXloommX原厚）的试样8块及（30OminX30OmmX原厚）的试样2块。也可以随机抽取整张苯板1块。以出厂的同一类别、同一规格的产品30OmJ为一批，不足30OmJ的按一批计。绝热用挤塑聚苯乙烯泡沫塑料（XPS）GB/T10802.1-2025
14、热镀锌电焊网丝径焊点抗拉力镀锌层质量随机抽取ImX原宽的试样一块。/胶粉聚苯颗粒外墙外保温系统JG158-2025外墙涂料弹性建筑涂料对比率涂层耐温变性耐水性、耐酸性断裂伸长率耐洗刷性耐沾污性对于小容器中的物料，采纳液体取样勺在匀称物料或经搅拌后的短暂性的不匀称物料上部取样。将所取全部样品在清洁、干燥的容器中充分混合，取出最终样品至少1200mLO被取样容器的最低件数n应满意：容器的总数N为12,则n为全部；N为38,则n为2；N为925,则n为3；N为26100,则n为5；N为10I500,贝1n为8；N为5011000,则n为13；N大于IOo0,则n=JN2弹性建筑涂料JG/T172-2025建筑工程常用材料抽样方法及要求材料名称质量参数样品数量取样方法及要求取样依据外堵涂料外墙无机建筑涂料对比率涂层耐温变性耐水性、耐酸性耐洗刷性耐沾污性1200mL对于小容器中的物料，采纳液体取样勺在匀称物料或经搅拌后的短暂性的不匀称物料上部取样。将所取全部样品在清洁、干燥的容器中充分混合，取出最终样品至少1200mLO被取样容器的最低件数n应满意：容器的总数N为12,则n为全部；N为38,则n为2；N为925,则n为3;N为26100,则n为5；N为101500,则n为8；N为501IoO0,则n为13
