《JCT866-2023玻璃原料水分含量测定方法.docx》由会员分享,可在线阅读,更多相关《JCT866-2023玻璃原料水分含量测定方法.docx(5页珍藏版)》请在第壹文秘上搜索。

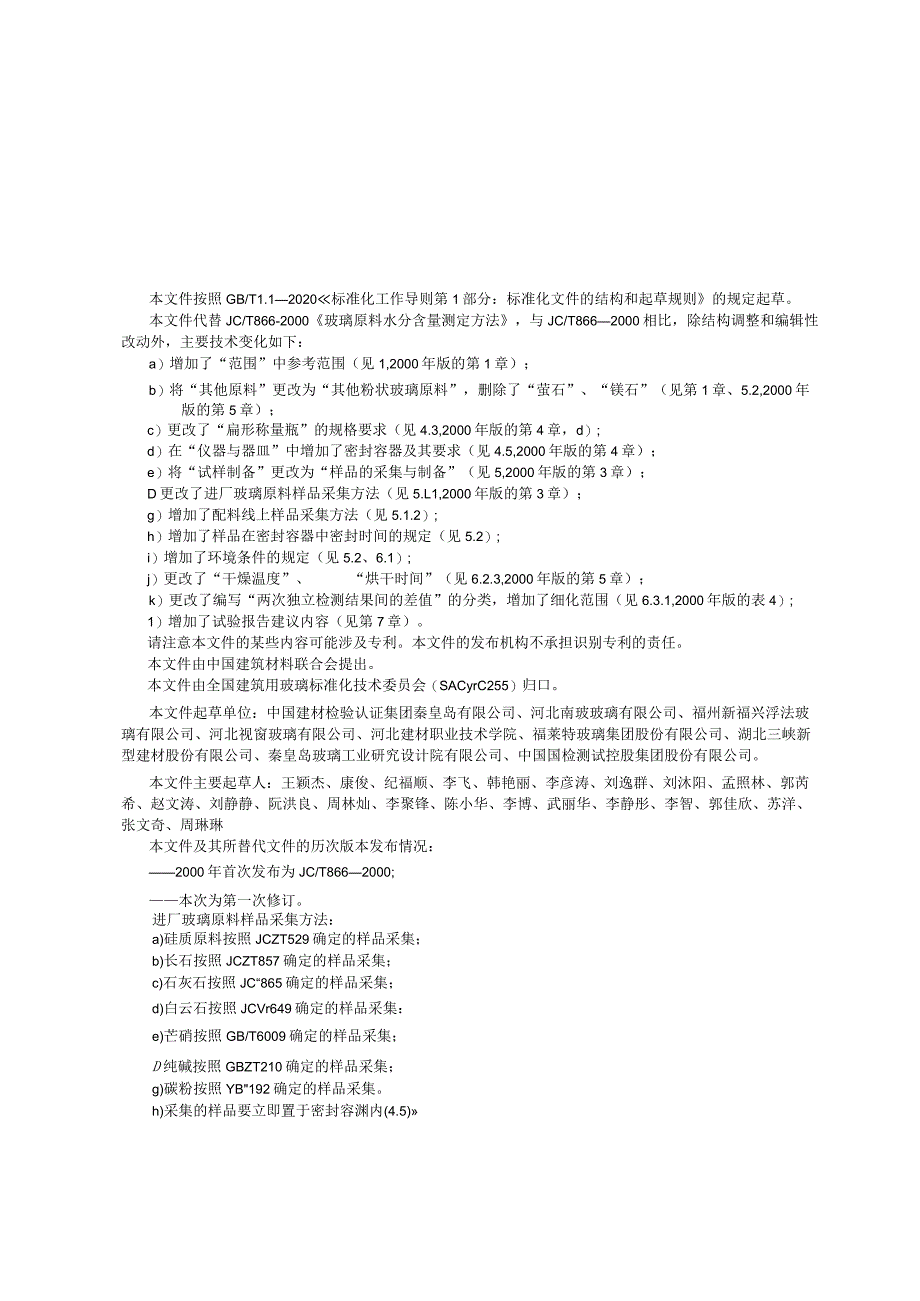

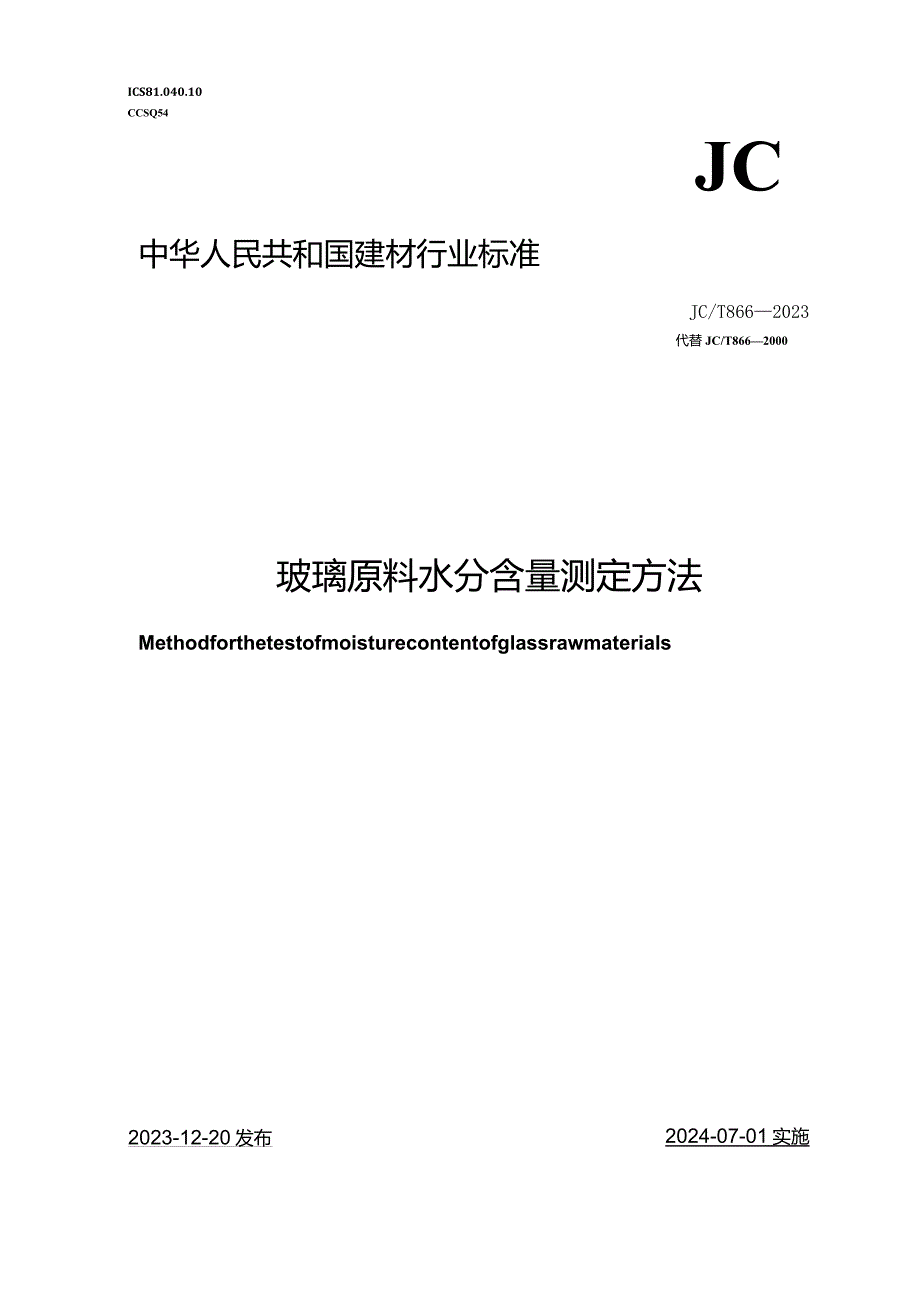

1、ICS81.040.10CCSQ54JC中华人民共和国建材行业标准JC/T8662023代替JC/T8662000玻璃原料水分含量测定方法Methodforthetestofmoisturecontentofglassrawmaterials2023-12-20发布2024-07-01实施中华人民共和国工业和信息化部发布本文件按照GB/T1.12020标准化工作导则第1部分:标准化文件的结构和起草规则的规定起草。本文件代替JC/T866-2000玻璃原料水分含量测定方法,与JC/T8662000相比,除结构调整和编辑性改动外,主要技术变化如下:a)增加了“范围”中参考范围(见1,2000年版的
2、第1章);b)将“其他原料”更改为“其他粉状玻璃原料”,删除了“萤石”、“镁石”(见第1章、5.2,2000年版的第5章);c)更改了“扁形称量瓶”的规格要求(见4.3,2000年版的第4章,d);d)在“仪器与器皿”中增加了密封容器及其要求(见4.5,2000年版的第4章);e)将“试样制备”更改为“样品的采集与制备”(见5,2000年版的第3章);D更改了进厂玻璃原料样品采集方法(见5.L1,2000年版的第3章);g)增加了配料线上样品采集方法(见5.1.2);h)增加了样品在密封容器中密封时间的规定(见5.2);i)增加了环境条件的规定(见5.2、6.1);j)更改了“干燥温度”、“烘
3、干时间”(见6.2.3,2000年版的第5章);k)更改了编写“两次独立检测结果间的差值”的分类,增加了细化范围(见6.3.1,2000年版的表4);1)增加了试验报告建议内容(见第7章)。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国建筑材料联合会提出。本文件由全国建筑用玻璃标准化技术委员会(SACyrC255)归口。本文件起草单位:中国建材检验认证集团秦皇岛有限公司、河北南玻玻璃有限公司、福州新福兴浮法玻璃有限公司、河北视窗玻璃有限公司、河北建材职业技术学院、福莱特玻璃集团股份有限公司、湖北三峡新型建材股份有限公司、秦皇岛玻璃工业研究设计院有限公司、
4、中国国检测试控股集团股份有限公司。本文件主要起草人:王颖杰、康俊、纪福顺、李飞、韩艳丽、李彦涛、刘逸群、刘沐阳、孟照林、郭芮希、赵文涛、刘静静、阮洪良、周林灿、李聚锋、陈小华、李博、武丽华、李静彤、李智、郭佳欣、苏洋、张文奇、周琳琳本文件及其所替代文件的历次版本发布情况:2000年首次发布为JC/T8662000;本次为第一次修订。进厂玻璃原料样品采集方法:a)硅质原料按照JCZT529确定的样品采集;b)长石按照JCZT857确定的样品采集;c)石灰石按照JC“865确定的样品采集;d)白云石按照JCVr649确定的样品采集:e)芒硝按照GB/T6009确定的样品采集;D纯碱按照GBZT21
5、0确定的样品采集;g)碳粉按照YB192确定的样品采集。h)采集的样品要立即置于密封容渊内(4.5)5.1.2配料线样品采集方法与样品分别在每一种原料的配料喂料机下料口中,一次性随机取出Ioog左右样品,采集的样品要立即置于密封容器内(4.5)O5.2试验样品的制备实验室温度应为(235)C,湿度应为30%RH60%RH,自样品取得至试验样品开始制备的时间间隔应不大于60min0在密封容器中利用网格采样法从10个网格内取尽可能相等份样,将所有份样合并组成一份试验样品,一份样品制备两份试验样品进行平行试验,每份试验样品的质量应符合表1的特征值。表1玻璃原料试验样品质玻璃原料种类硅质原料、长石、石
6、灰石、白云石、芒硝以及其他粉状破璃原料纯碱、碳粉试验样品质量/g30106水分含检溺6.1 环境条件实验室温度应为(235),湿度应为30股RH60%RH06.2 检测步乘6.2.1 将洁净扁圆形称量瓶(4.3)放入电热恒温鼓风干燥箱(4.1)内,在(1153)C下烘干,取出,放入干燥器(4.4)中,冷却至室温后准确称量并记录质量,再在(1153)C下烘干30min,取出,放入干燥器中,冷却至室温后准确称量并记录质量,如此重复,直至连续两次称量质量之差WO.002g,即达到恒重状态为止,将最后一次扁圆形称量瓶的质量记作mo,精确至0.001go6.2.2 2.2将制备好的试验样品放入6.1.1
7、中已恒重的扁圆形称量瓶中,准确称量二者的总质量,记作m,精确至0.001g。6.2.3 将6.1.2中试验样品与扁圆形称量瓶放入电热恒温鼓风干燥箱内,在(1153)下烘干4501万,碳粉、纯碱烘干12Omin06.2.4 将烘干后的试验样品与扁圆形称量瓶取出,放入干燥器中,冷却至室温后称重,然后将试验样品与称量瓶重新放入(1153)C的电热恒温鼓风干燥箱中烘干30min,取出,放入干燥器中,冷却至室温后称重,如此重复,直至连续两次称量质量之差W0.002g,即达到恒重状态为止,将恒重的最后一次试验样品与扁圆形称量瓶质量记作mz,精确至0.001go6.3 检测结果6.3.1水分含量按公式(1)
8、计算:(1)式中:OH,O样品的水分含量,;mo一一洁净恒重后称量瓶的质量,单位为克(g);m干燥前称量瓶与样品的质量,单位为克(g);mz干燥后称量瓶与样品的质量,单位为克(g)。取两次试验结果的算数平均值作为试验结果,要求精确至0.01%。6.3.2同一个样品独立进行两次试验,两次试验结果之间的差值应符合表2给出的特性值,否则,试验结果无效,重新取样检测。表2两次独立检测结果间的差值水分含量/%626120.1-10.1两次独立试验结果间的差值小0.250.180.030.020.017试验报告试验报告至少包括以下内容:a)委托单位:b)试样名称:c)试样编号:d)密封时间:e)环境条件:0分析结果:g)标准依据:h)与规定的分析步骤的差异描述(如有必要):i)在试验中观察到的异常现象描述(如有必要):j)试验日期:k)实验人和审核人。
