《JCT637-2023蒸压灰砂多孔砖.docx》由会员分享，可在线阅读，更多相关《JCT637-2023蒸压灰砂多孔砖.docx（7页珍藏版）》请在第壹文秘上搜索。

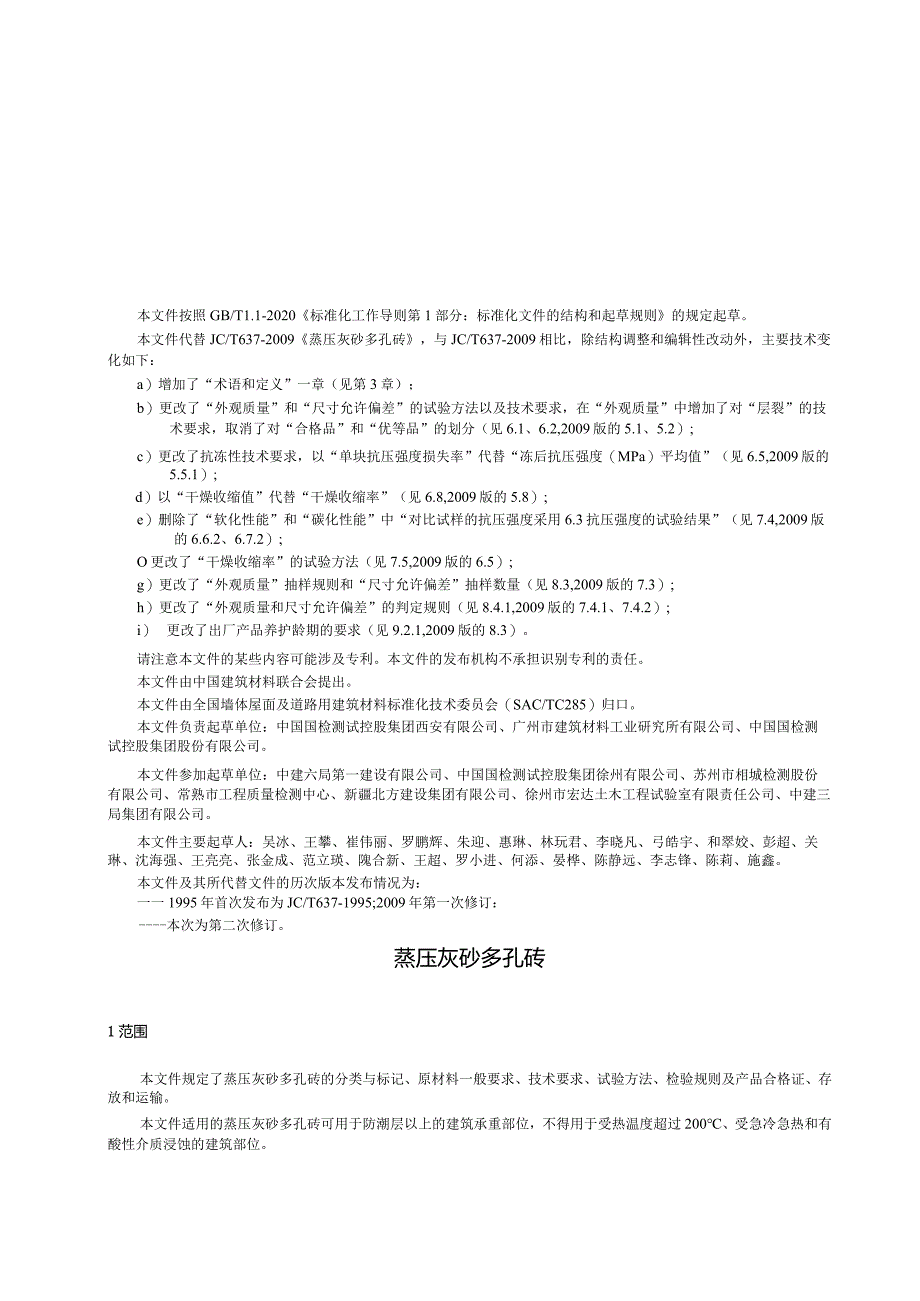

1、本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件代替JC/T637-2009蒸压灰砂多孔砖，与JC/T637-2009相比，除结构调整和编辑性改动外，主要技术变化如下：a）增加了“术语和定义”一章（见第3章）；b）更改了“外观质量”和“尺寸允许偏差”的试验方法以及技术要求，在“外观质量”中增加了对“层裂”的技术要求，取消了对“合格品”和“优等品”的划分（见6.1、6.2,2009版的5.1、5.2）;c）更改了抗冻性技术要求，以“单块抗压强度损失率”代替“冻后抗压强度（MPa）平均值”（见6.5,2009版的5.5.1）;d）以“干燥收缩值
2、”代替“干燥收缩率”（见6.8,2009版的5.8）;e）删除了“软化性能”和“碳化性能”中“对比试样的抗压强度采用6.3抗压强度的试验结果”（见7.4,2009版的6.6.2、6.7.2）;O更改了“干燥收缩率”的试验方法（见7.5,2009版的6.5）;g）更改了“外观质量”抽样规则和“尺寸允许偏差”抽样数量（见8.3,2009版的7.3）;h）更改了“外观质量和尺寸允许偏差”的判定规则（见8.4.1,2009版的7.4.1、7.4.2）;i）更改了出厂产品养护龄期的要求（见9.2.1,2009版的8.3）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由
3、中国建筑材料联合会提出。本文件由全国墙体屋面及道路用建筑材料标准化技术委员会（SAC/TC285）归口。本文件负责起草单位：中国国检测试控股集团西安有限公司、广州市建筑材料工业研究所有限公司、中国国检测试控股集团股份有限公司。本文件参加起草单位：中建六局第一建设有限公司、中国国检测试控股集团徐州有限公司、苏州市相城检测股份有限公司、常熟市工程质量检测中心、新疆北方建设集团有限公司、徐州市宏达土木工程试验室有限责任公司、中建三局集团有限公司。本文件主要起草人：吴冰、王攀、崔伟丽、罗鹏辉、朱迎、惠琳、林玩君、李晓凡、弓皓宇、和翠姣、彭超、关琳、沈海强、王亮亮、张金成、范立瑛、隗合新、王超、罗小进、

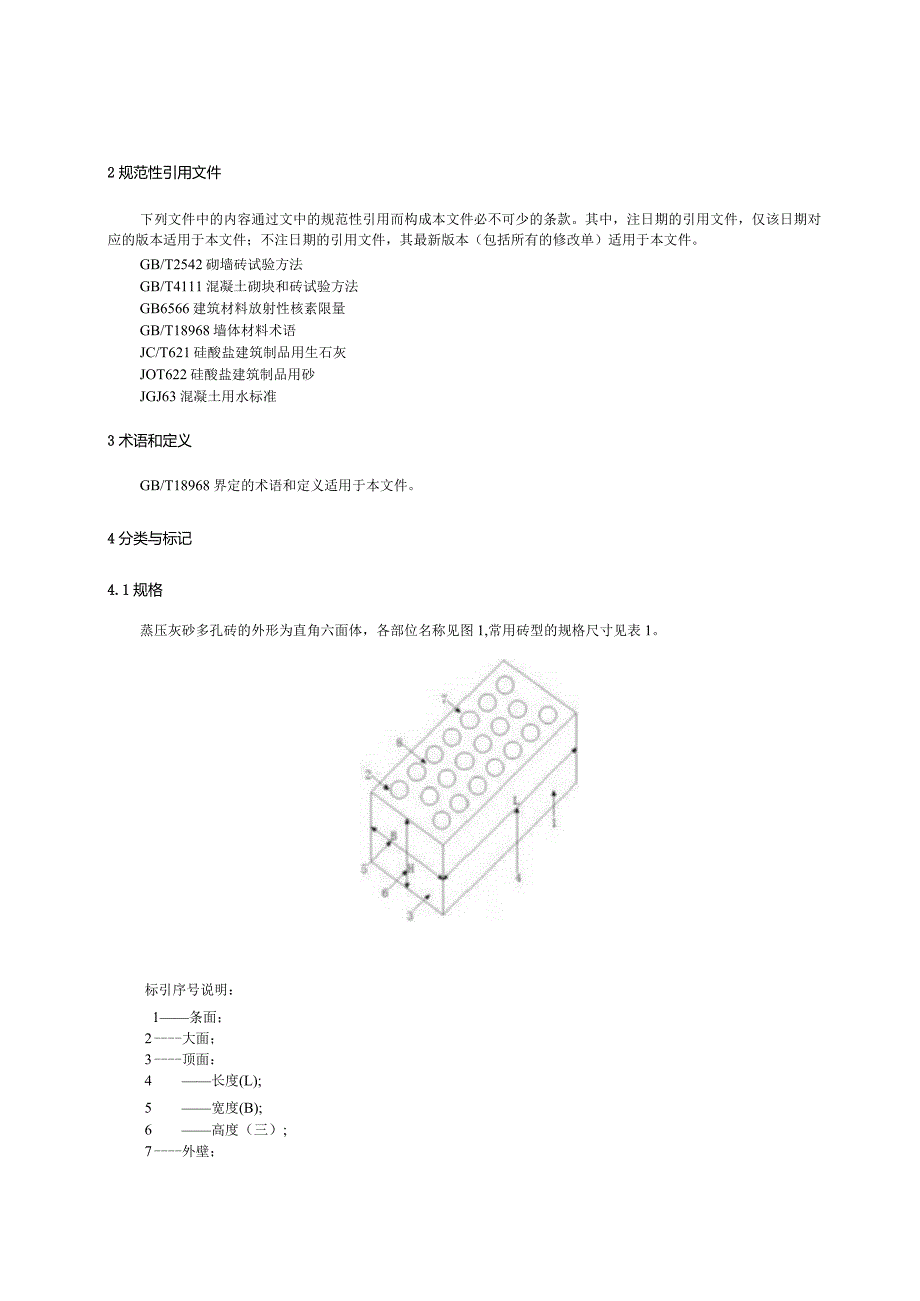

4、何添、晏桦、陈静远、李志锋、陈莉、施鑫。本文件及其所代替文件的历次版本发布情况为：一一1995年首次发布为JC/T637-1995;2009年第一次修订：本次为第二次修订。蒸压灰砂多孔砖1范围本文件规定了蒸压灰砂多孔砖的分类与标记、原材料一般要求、技术要求、试验方法、检验规则及产品合格证、存放和运输。本文件适用的蒸压灰砂多孔砖可用于防潮层以上的建筑承重部位，不得用于受热温度超过200、受急冷急热和有酸性介质浸蚀的建筑部位。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所

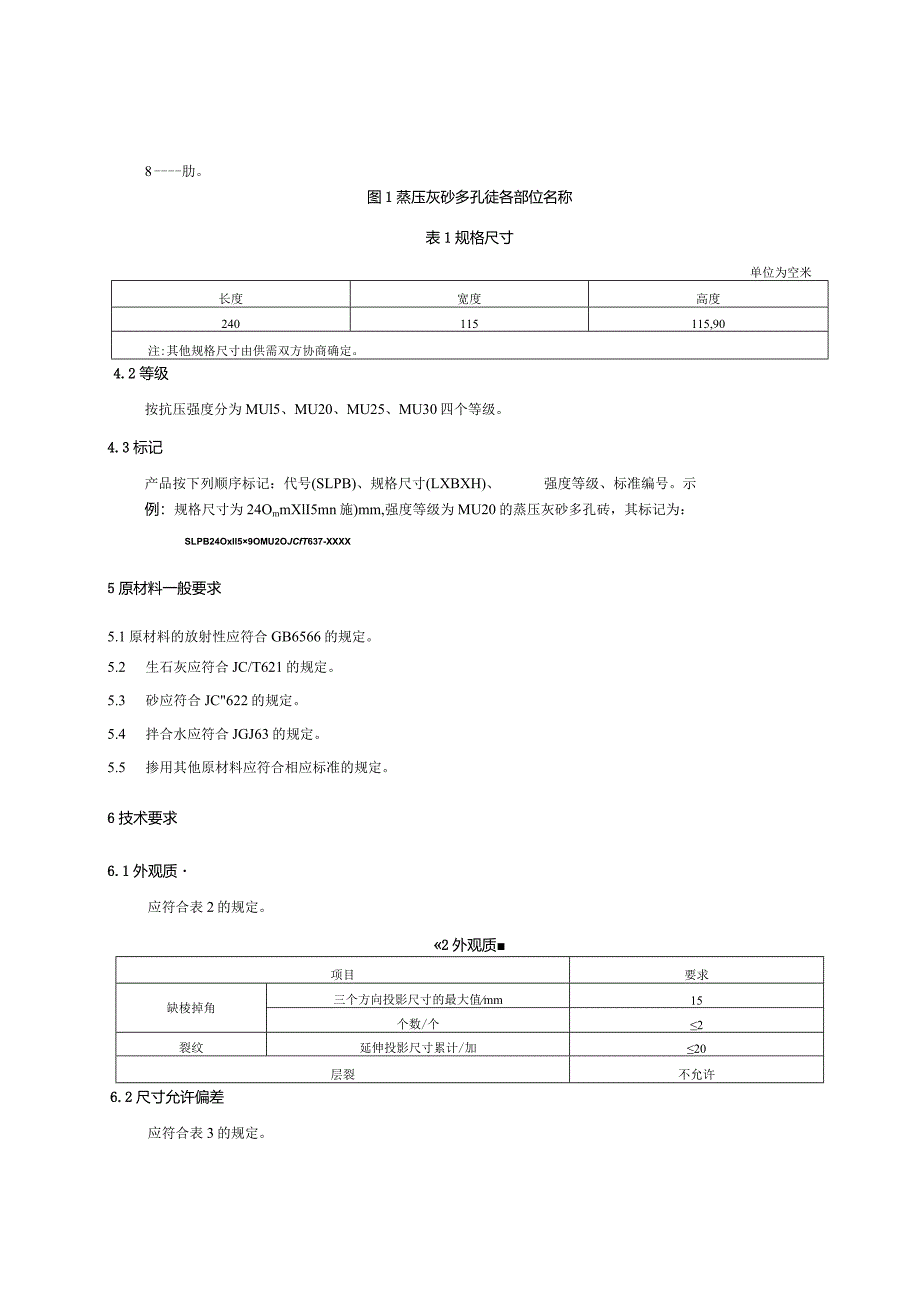

5、有的修改单）适用于本文件。GB/T2542砌墙砖试验方法GB/T4111混凝土砌块和砖试验方法GB6566建筑材料放射性核素限量GB/T18968墙体材料术语JC/T621硅酸盐建筑制品用生石灰JOT622硅酸盐建筑制品用砂JGJ63混凝土用水标准3术语和定义GB/T18968界定的术语和定义适用于本文件。4分类与标记4.1规格蒸压灰砂多孔砖的外形为直角六面体，各部位名称见图1,常用砖型的规格尺寸见表1。标引序号说明：1条面；2 大面；3 顶面：4 长度(L);5 宽度(B);6 高度（三）;7 外壁；8 肋。图1蒸压灰砂多孔徒各部位名称表1规格尺寸单位为空米长度宽度高度240115115,9
6、0注:其他规格尺寸由供需双方协商确定。4.2等级按抗压强度分为MUl5、MU20、MU25、MU30四个等级。4.3标记产品按下列顺序标记：代号(SLPB)、规格尺寸(LXBXH)、强度等级、标准编号。示例：规格尺寸为24OmmXlI5mn施)mm,强度等级为MU20的蒸压灰砂多孔砖，其标记为：SLPB24Oxll59OMU2OJCfT637-XXXX5原材料一般要求5.1原材料的放射性应符合GB6566的规定。5.2 生石灰应符合JC/T621的规定。5.3 砂应符合JC622的规定。5.4 拌合水应符合JGJ63的规定。5.5 掺用其他原材料应符合相应标准的规定。6技术要求6.1外观质应符
7、合表2的规定。2外观质项目要求缺棱掉角三个方向投影尺寸的最大值mm15个数/个2裂纹延伸投影尺寸累计/加20层裂不允许6.2尺寸允许偏差应符合表3的规定。*3尺寸允许偏差单位为亳米尺寸要求长度2宽度2高度26.3孔型孔结构及孔洞率孔洞排列上下左右应对称，分布均匀；圆孔直径不大于22mm,非圆孔内切圆直径不大于15mm;孔洞外壁厚度不小于Iomm;肋厚度不小于7mm;孔洞率应不小于25%。6.4 强度等级应符合表4的规定。表4强度等级单位为兆帕斯卡强度等级抗压强度平均值IYl块最小值MU1515.0212.0MU2020,0216.0MU2525.020,0MU3030,024,06.5 抗冻性
8、应符合表5的规定。*5抗剂4使用地区抗冻指标单块抗压强度损失率单块质量损失率熨热冬暖地区D1520.0W2.0夏热冬冷地区1)25寒冷地区D35严寒地区D50注：DI5、D25、D35、D50分别指冻融循环15次、25次、35次、50次。6.6 碳化系数应不小于0.85o6.7 软化系数应不小于0.85o6.8 干燥收缩值应不大于050mrrr11o6.9 放射性核素限应符合GB6566的要求。7试验方法7.1 外观质和尺寸允许偏差按GB/T4111的规定进行。层裂采用目测。7.2 孔型孔结构及孔洞率按GB/T2542的规定进行。7.3 抗压强度、抗冻性按GB/T2542的规定进行，受压面为大
9、面。7.4 碳化系数、软化系数按GB/T4111的规定进行，受压面为大面。7.5 干燥收缩值按GB/T4111的规定进行。7.6 放射性核素限按GB6566的规定进行。8检验规则8.1 检验类型分为出厂检验和型式检验8.1.1 出厂检验出厂检验项目包括：外观质量和尺寸允许偏差、孔型孔结构及孔洞率和强度等级。8.1.2 型式检验型式检验项目包括技术要求的所有项目。有下列情况之一时，产品应进行型式检验：a）新产品的试制定型鉴定；b）正常生产后，原材料、配料比及生产工艺改变时；c）正常生产时，每年至少进行一次：d）产品停产三个月以上恢复生产时；e）出厂检验结果与上次型式检验有较大差异时。8.2 组批
10、规则以同一生产工艺、同一规格型号、同一强度等级的每10万块蒸压灰砂多孔砖为一批，不足10万块按一批计。8.3 抽样规则8.3.1外观质量和尺寸允许偏差的检验样品采用随机抽样法从每一产品批中抽取，其他项目的检验样品从外观质量和尺寸允许偏差检验合格的产品批中随机抽取。8.3.2抽样数量按表6的规定进行。6样品数检验项目样品数量外观质量和尺寸允许偏差50块孔型孔结构及孔洞率5块强度等级10块抗冻性10块碳化系数12块软化系数10块干燥收缩值3块放射性核素限量”%kg:放射性核素限量宜从破坏性试验的样品上均匀采取。8.4判定规则8.4.1 外观质和尺寸允许偏差8 .4.1.1若单块受检产品的外观质量和
11、尺寸允许偏差均符合6.1和6.2的要求时，判定该块砖该项合格,否则判定为不合格。9 .4.1.2若受检产品的外观质量和尺寸允许偏差的不合格品数少于7块时，判定该项为合格，否则判定为不合格。8.4.2 孔型孔结构及孔洞率符合6.3要求时，判定该项合格，否则判定为不合格。8.4.3 强度等级符合6.4相应等级要求时，判定该项合格，否则判定为不合格。8.4.4 抗冰性符合6.5相应要求时，判定该项合格，否则判定为不合格。8.4.5 碳化系数符合6.6要求时,判定该项合格,否则判定为不合格。8.4.6 软化系数符合6. 7要求时,判定该项合格,否则判定为不合格。8.4.7 干燥收缩值符合6.8要求时,判定该项合格,否则判定为不合格。8.4.8 放射性核素限置符合6.9要求时，判定该项合格,否则判定为不合格。8.4.9 总判定当所有项目均符合第6章规定的要求时，判定该批产品合格，否则判定为不合格。9产品合格证、存放和运输9.1 产品合格证产品合格证应至少包含产品名称、产品标记、生产日期、厂名和商标（如有）等信息。9.2 存放和运输9.2.1产品养护龄期不足15d不应出厂。9.2.2产品应按规格、龄期、强度等级分别堆放，不应混杂。9.2.3产品装卸时，严禁碰撞、扔摔，应轻码轻放，禁止翻斗倾卸。9.2.4产品堆放、运输时，应有防雨措施。
