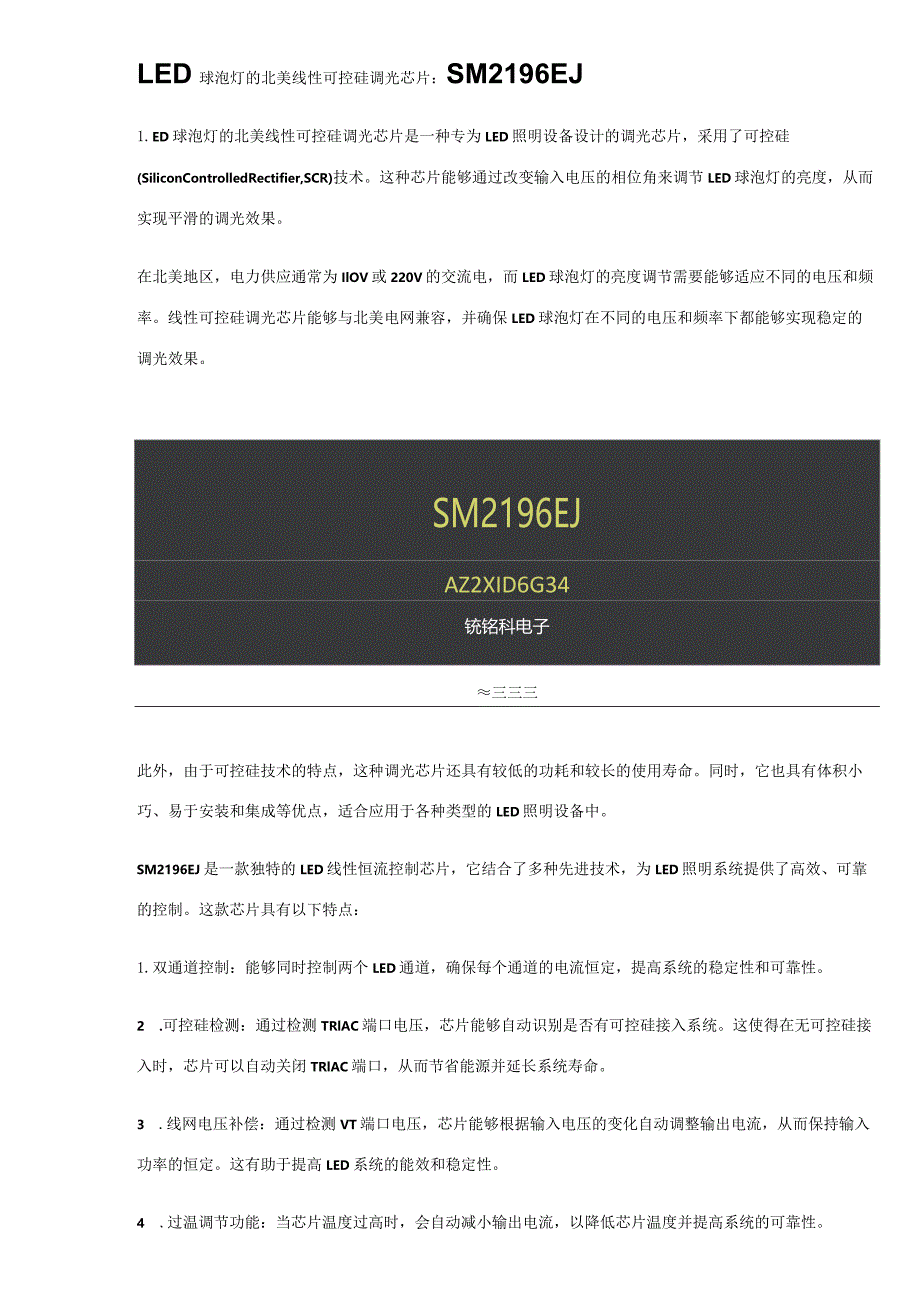

1、LED球泡灯的北美线性可控硅调光芯片：SM2196EJ1.ED球泡灯的北美线性可控硅调光芯片是一种专为LED照明设备设计的调光芯片，采用了可控硅(SiliconControlledRectifier,SCR)技术。这种芯片能够通过改变输入电压的相位角来调节LED球泡灯的亮度，从而实现平滑的调光效果。在北美地区，电力供应通常为IlOV或220V的交流电，而LED球泡灯的亮度调节需要能够适应不同的电压和频率。线性可控硅调光芯片能够与北美电网兼容，并确保LED球泡灯在不同的电压和频率下都能够实现稳定的调光效果。SM2196EJAZ2XID6G34铳铭科电子三三三此外，由于可控硅技术的特点，这种调光芯
2、片还具有较低的功耗和较长的使用寿命。同时，它也具有体积小巧、易于安装和集成等优点，适合应用于各种类型的LED照明设备中。SM2196EJ是一款独特的LED线性恒流控制芯片，它结合了多种先进技术，为LED照明系统提供了高效、可靠的控制。这款芯片具有以下特点：1.双通道控制：能够同时控制两个LED通道，确保每个通道的电流恒定，提高系统的稳定性和可靠性。2 .可控硅检测：通过检测TRlAC端口电压，芯片能够自动识别是否有可控硅接入系统。这使得在无可控硅接入时，芯片可以自动关闭TRlAC端口，从而节省能源并延长系统寿命。3 .线网电压补偿：通过检测VT端口电压，芯片能够根据输入电压的变化自动调整输出电

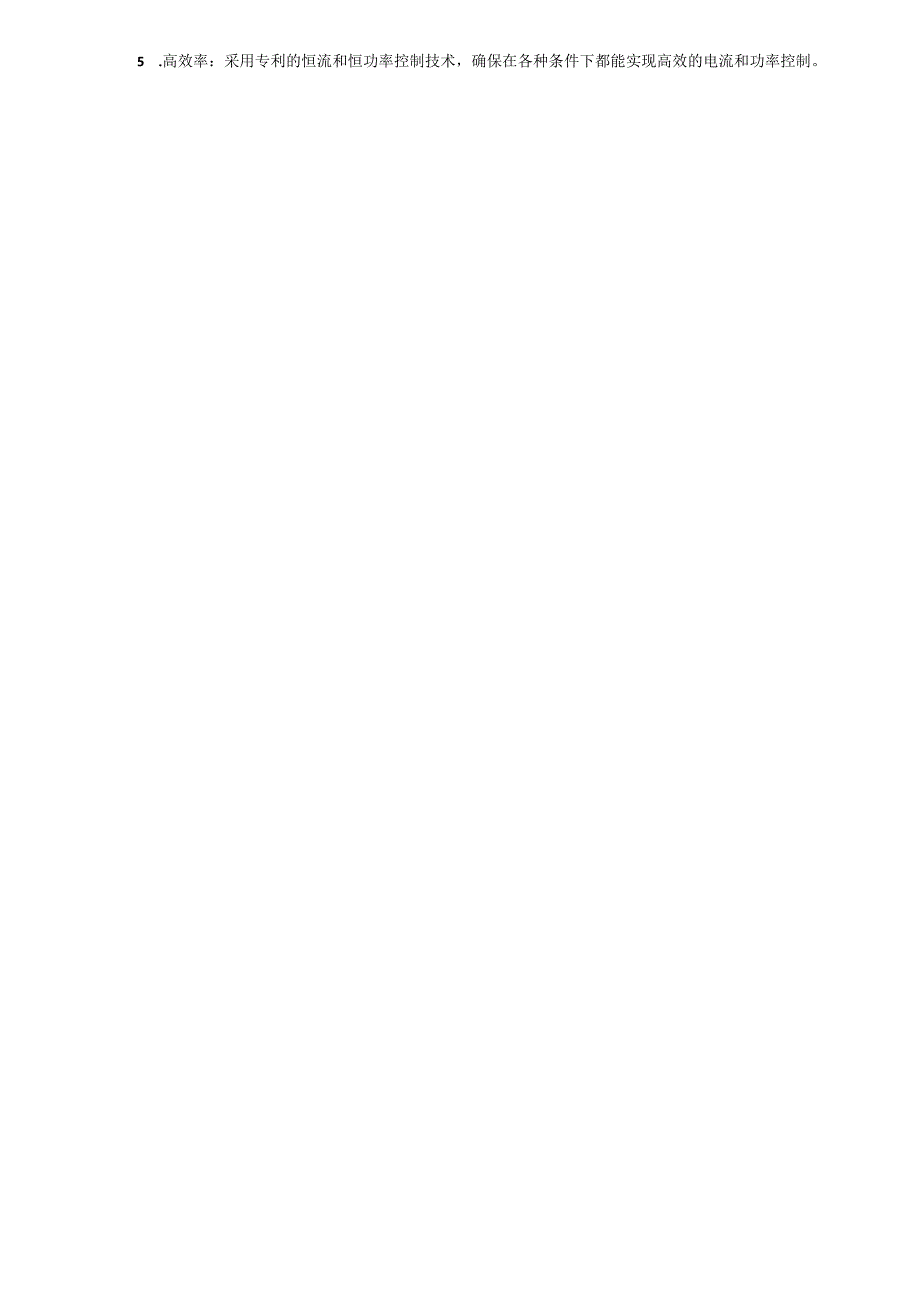

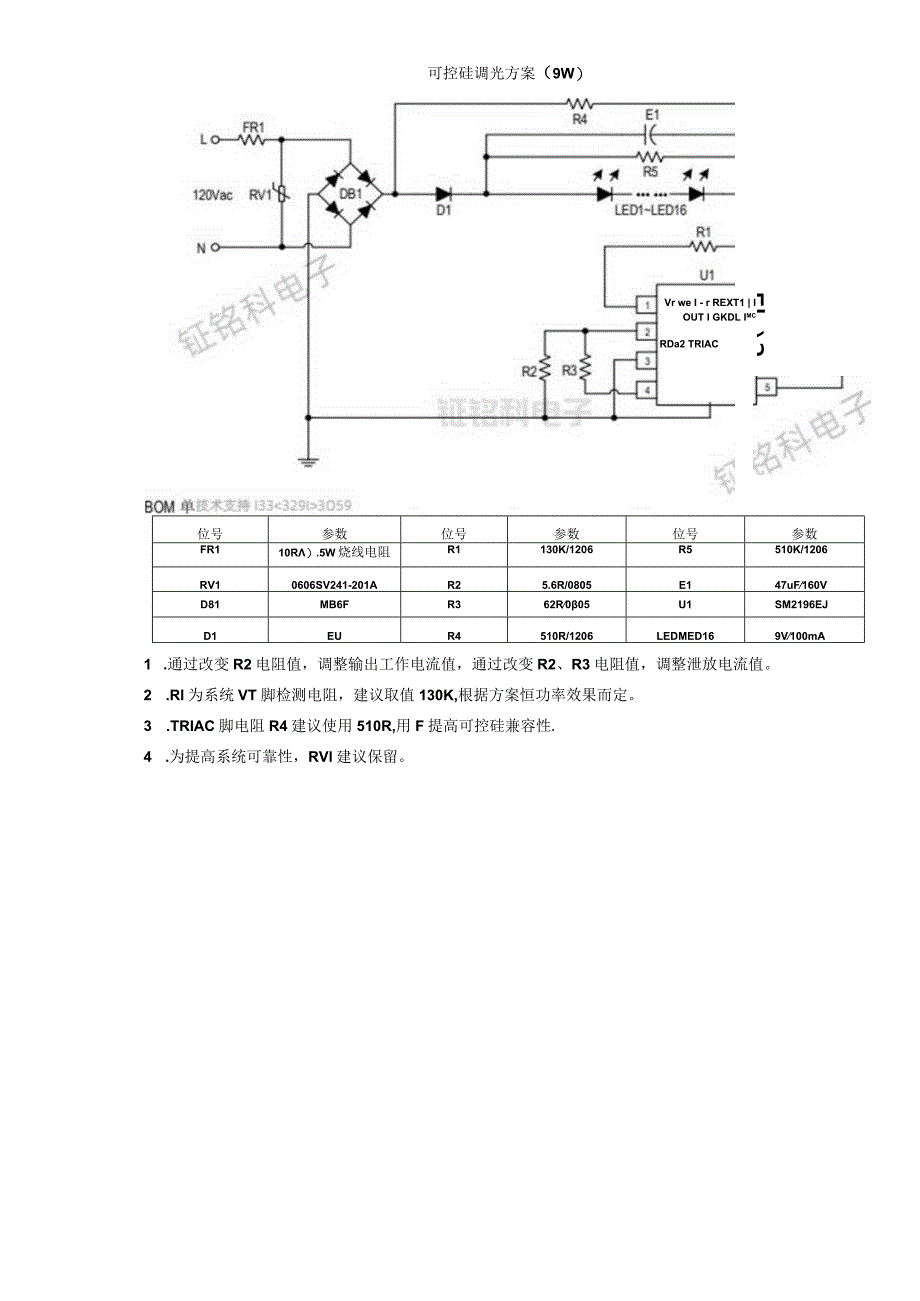

3、流，从而保持输入功率的恒定。这有助于提高LED系统的能效和稳定性。4 .过温调节功能：当芯片温度过高时，会自动减小输出电流，以降低芯片温度并提高系统的可靠性。5 .高效率：采用专利的恒流和恒功率控制技术，确保在各种条件下都能实现高效的电流和功率控制。可控硅调光方案（9W）Vr we I - r REXT1 | I OUT I GKDL IMCRDa2 TRIACFlz)3位号参数位号参数位号参数FR110R）.5W烧线电阻R1130K/1206R5510K/1206RV10606SV241-201AR25.6R/0805E147uF160VD81MB6FR362R005U1SM2196EJD1EUR4510R/1206LEDMED169V100mA1 .通过改变R2电阻值，调整输出工作电流值，通过改变R2、R3电阻值，调整泄放电流值。2 .Rl为系统VT脚检测电阻，建议取值130K,根据方案恒功率效果而定。3 .TRIAC脚电阻R4建议使用510R,用F提高可控硅兼容性.4 .为提高系统可靠性，RVl建议保留。
