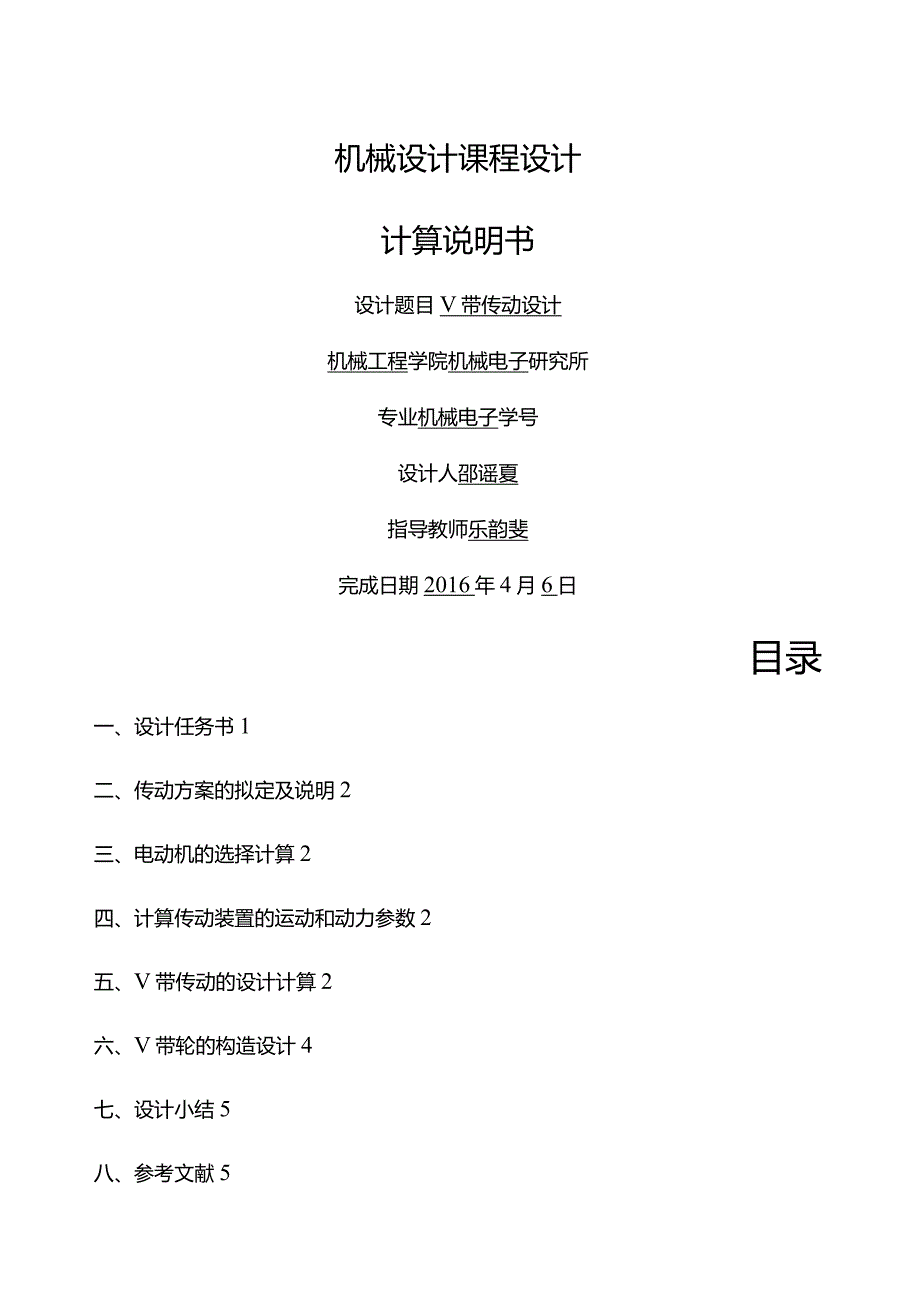

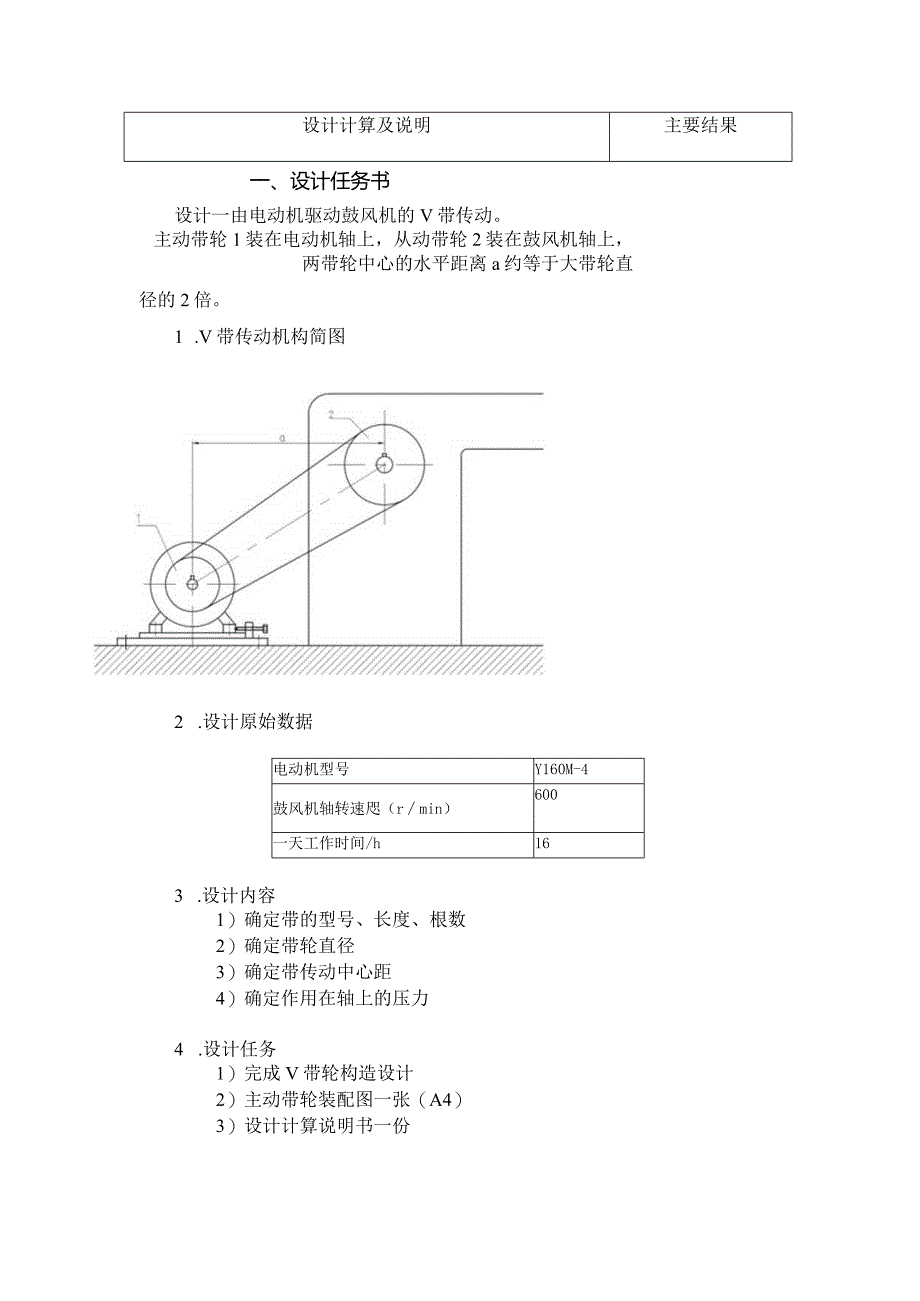

1、机械设计课程设计计算说明书设计题目V带传动设计机械工程学院机械电子研究所专业机械电子学号设计人邵谣夏指导教师乐韵斐完成日期2016年4月6日目录一、设计任务书1二、传动方案的拟定及说明2三、电动机的选择计算2四、计算传动装置的运动和动力参数2五、V带传动的设计计算2六、V带轮的构造设计4七、设计小结5八、参考文献5设计计算及说明主要结果一、设计任务书设计一由电动机驱动鼓风机的V带传动。主动带轮1装在电动机轴上,从动带轮2装在鼓风机轴上,两带轮中心的水平距离a约等于大带轮直径的2倍。1 .V带传动机构简图2 .设计原始数据电动机型号Y160M-4鼓风机轴转速咫(rmin)600一天工作时间/h1

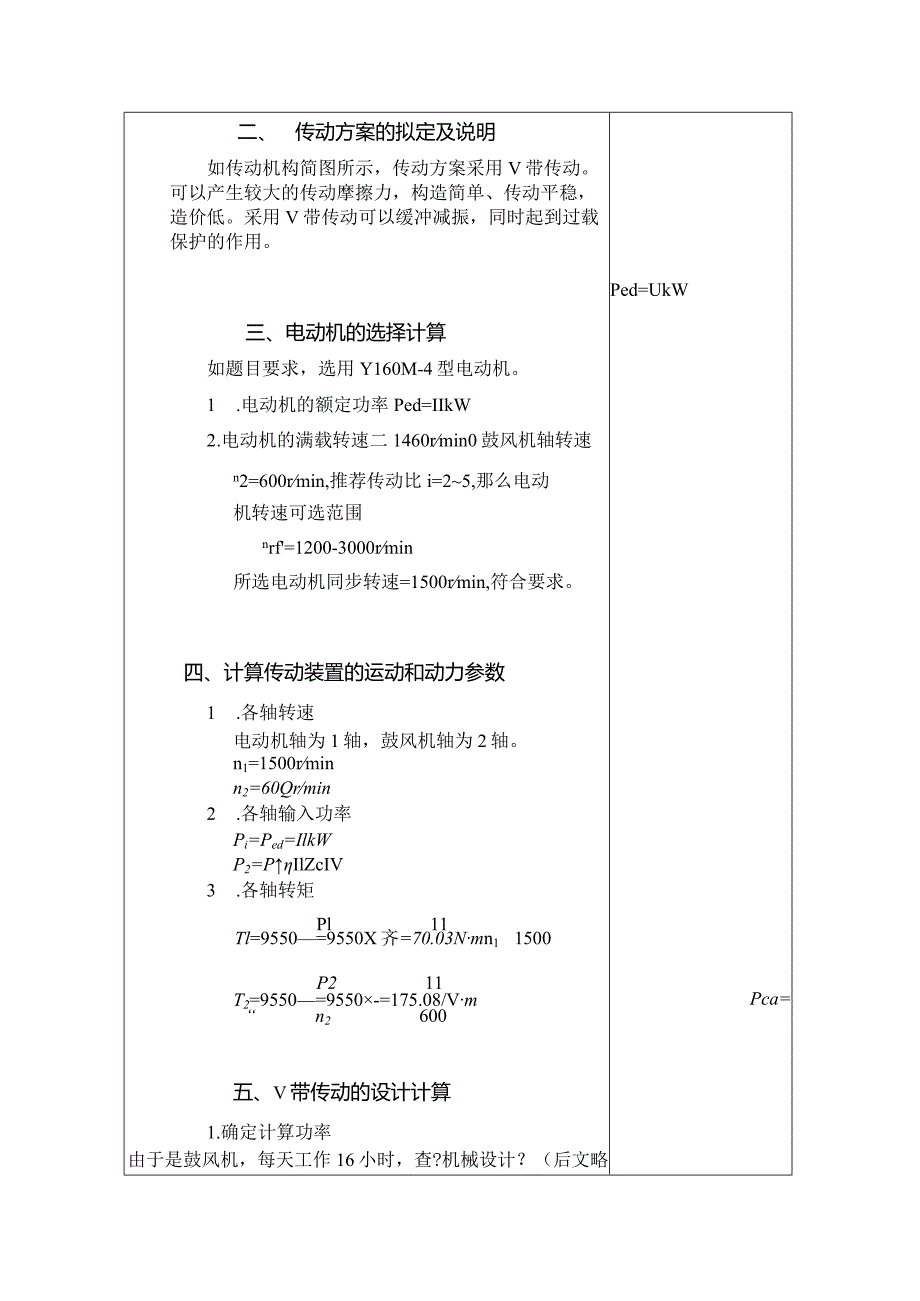

2、63 .设计内容1)确定带的型号、长度、根数2)确定带轮直径3)确定带传动中心距4)确定作用在轴上的压力4 .设计任务1)完成V带轮构造设计2)主动带轮装配图一张(A4)3)设计计算说明书一份二、传动方案的拟定及说明如传动机构简图所示,传动方案采用V带传动。可以产生较大的传动摩擦力,构造简单、传动平稳,造价低。采用V带传动可以缓冲减振,同时起到过载保护的作用。三、电动机的选择计算如题目要求,选用Y160M-4型电动机。1 .电动机的额定功率Ped=IIkW2 .电动机的满载转速二1460rmin0鼓风机轴转速n2=600rmin,推荐传动比i=25,那么电动机转速可选范围nrf=1200-30

3、00rmin所选电动机同步转速=1500rmin,符合要求。四、计算传动装置的运动和动力参数1 .各轴转速电动机轴为1轴,鼓风机轴为2轴。n1=1500rminn2=60Qrmin2 .各轴输入功率Pi=Ped=IlkWP2=PIlZcIV3 .各轴转矩Pl11Tl=9550=9550X齐=70.03Nmn11500P211T2=9550=9550-=175.08/Vm“n2600五、V带传动的设计计算1.确定计算功率由于是鼓风机,每天工作16小时,查?机械设计?(后文略去书名)表8-8得,工作情Ped=UkWPca=况系数心=12Pca=KAPed=1.211=13.2kW2 .确定V带带型

4、由图8-11,选择B型3 .确定带轮直径或并验算带速1)初选小带轮直径ddi由表8-7、8-9选ddi=i60m2)验算带速2ddlnv-2601000-1257msU在525ms之间,符合设计要求。3)计算大带轮直径dd2dd2=iddi=40Omm查表8-9,无需圆整。4 .确定V带中心距a和基准长度均1)初定中心距劭由0.7(ddi+d(i2)a02(drf1+的2)可得392劭1120又题目要求两带轮中心的水平距离a约等于大带轮直径B的2倍,顾选0=800Tnm2)计算带的基准长度LdTr(ddi-dd2)1.(io2o2(ddi+d.2)+4o由表8-2选均=2500mm3)计算实际

5、中心距drfi=160mmd(/2=400mm1.d=250OmTna=801.18mm22497.65mmPr=4.09kWz=4Ld-LdOQ%Qo+2=801.18Tnnl5 .验算小带轮包角”5731*180-(drfl-)=160.39包角符合要求6 .确定根数z查表8-4,插值得单根V带的基本额定功率Pq=3.7kW单根V带的实际额定功率Pr=(PO+APo)K查表8-6、8-2得Ka=O95Kl=1.03带入得Pr=4.09kWz=y-=3.23取4根。7 .确定初拉力Fo5-KPcFo-500KaZ1,+查表8-3得q=0.170kgm得FO=241.03/V8 .确定压轴力F

6、P的FP=2zFosin-=1898.95/V六、V带轮的构造设计1 .带轮材料的选择带轮材料选用HT200o2 .确定带轮的构造形式1)确定主动轮的构造形式1nno1Fo=241.O3/Fp=1898带轮材料HT200使用腹板式使用轮辐式d=84mmBI=80mm1.=84mmda=167mmd2=100nimC=20nm&=SOmm1.z=75mmda2-407mmh=50mmh2=40mmb=20mmb216mrnfl/295N=IomTn=Qmmdrfi=160mm电动机轴直径d=42mm2.5dVddlV:可采用腹板式。2)确定从动轮的构造形式rf2=400mm300mm可采用轮辐式

7、。3.计算带轮的基本构造尺寸1)计算主动轮的基本构造尺寸d1=2d=84mmB1=3e+2f=80nm1.i=2d=84mmde=+2ha=167mmC=;BI=20mm2)计算从动轮的基本构造尺寸d2=2d=IQQmmB2=3e+2f=80mm1.2=l5d=75mmda2=dd2+2ha=407mm1=d=50mmh2=0.8h1=40mmbi=QAh1=2Qmmb2=0.8b=16mmf=0.21=IQmmf=0.22=Bmm七、设计小结这是在学习?机械设计?课程后我所完成的第一个设计作业,虽然这项设计作业并不复杂,但是它让我第一次体会了比较完整的机械设计过程,提高了我编写设计计算说明书的能力。同时,这次设计作业让我对机械专业有了更深刻的认识,希望我可以以本次设计作业为起点,在本专业未来的道路上走得更高更远!八、参考文献1.?机械设计?第九版高等教育出版社西北工业大学机械原理及机械零件教研室编著2.?机械设计课程设计?清华大学出版社李兴华编
