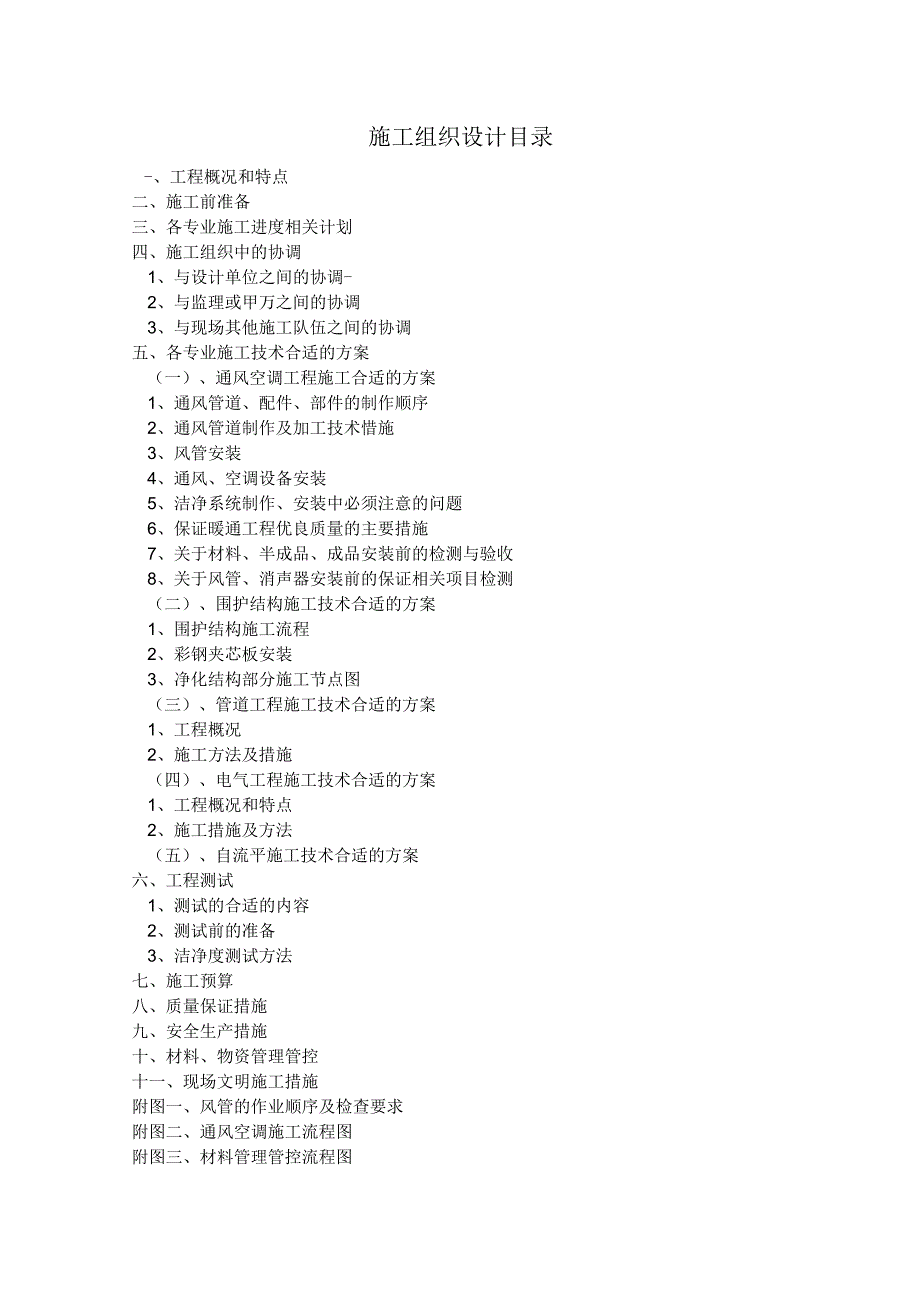

1、施工组织设计目录-、工程概况和特点二、施工前准备三、各专业施工进度相关计划四、施工组织中的协调1、与设计单位之间的协调-2、与监理或甲万之间的协调3、与现场其他施工队伍之间的协调五、各专业施工技术合适的方案（一）、通风空调工程施工合适的方案1、通风管道、配件、部件的制作顺序2、通风管道制作及加工技术惜施3、风管安装4、通风、空调设备安装5、洁净系统制作、安装中必须注意的问题6、保证暖通工程优良质量的主要措施7、关于材料、半成品、成品安装前的检测与验收8、关于风管、消声器安装前的保证相关项目检测（二）、围护结构施工技术合适的方案1、围护结构施工流程2、彩钢夹芯板安装3、净化结构部分施工节点图（三

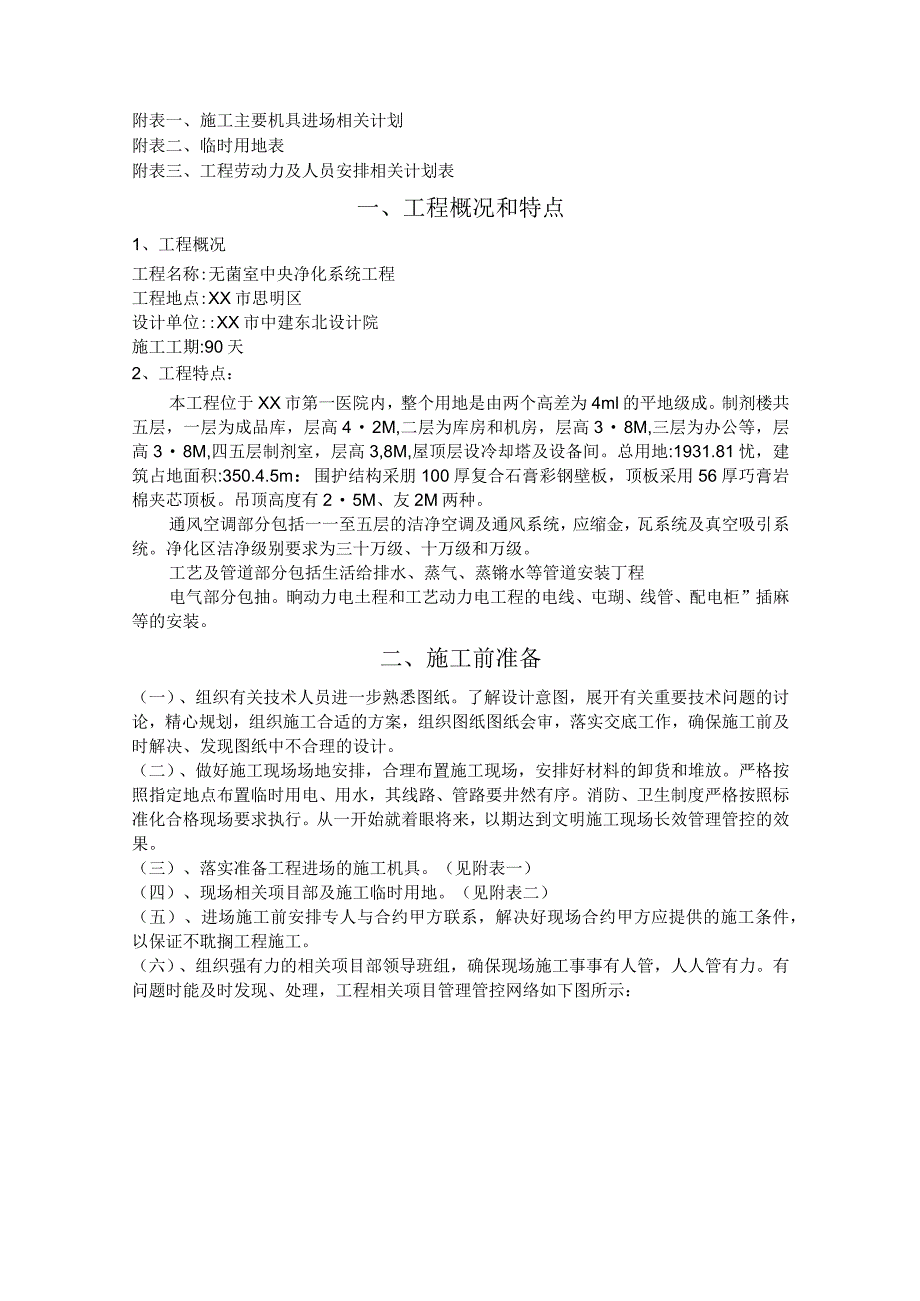

2、）、管道工程施工技术合适的方案1、工程概况2、施工方法及措施（四）、电气工程施工技术合适的方案1、工程概况和特点2、施工措施及方法（五）、自流平施工技术合适的方案六、工程测试1、测试的合适的内容2、测试前的准备3、洁净度测试方法七、施工预算八、质量保证措施九、安全生产措施十、材料、物资管理管控十一、现场文明施工措施附图一、风管的作业顺序及检查要求附图二、通风空调施工流程图附图三、材料管理管控流程图附表一、施工主要机具进场相关计划附表二、临时用地表附表三、工程劳动力及人员安排相关计划表一、工程概况和特点1、工程概况工程名称:无菌室中央净化系统工程工程地点:XX市思明区设计单位:XX市中建东北设计
3、院施工工期:90天2、工程特点：本工程位于XX市第一医院内，整个用地是由两个高差为4ml的平地级成。制剂楼共五层，一层为成品库，层高42M,二层为库房和机房，层高38M,三层为办公等，层高38M,四五层制剂室，层高3,8M,屋顶层设冷却塔及设备间。总用地:1931.81忧，建筑占地面积:350.4.5m：围护结构采朋100厚复合石膏彩钢壁板，顶板采用56厚巧膏岩棉夹芯顶板。吊顶高度有25M、友2M两种。通风空调部分包括一一至五层的洁净空调及通风系统，应缩金，瓦系统及真空吸引系统。净化区洁净级别要求为三十万级、十万级和万级。工艺及管道部分包括生活给排水、蒸气、蒸锵水等管道安装丁程电气部分包抽。晌
4、动力电土程和工艺动力电工程的电线、屯瑚、线管、配电柜”插麻等的安装。二、施工前准备（一）、组织有关技术人员进一步熟悉图纸。了解设计意图，展开有关重要技术问题的讨论，精心规划，组织施工合适的方案，组织图纸图纸会审，落实交底工作，确保施工前及时解决、发现图纸中不合理的设计。（二）、做好施工现场场地安排，合理布置施工现场，安排好材料的卸货和堆放。严格按照指定地点布置临时用电、用水，其线路、管路要井然有序。消防、卫生制度严格按照标准化合格现场要求执行。从一开始就着眼将来，以期达到文明施工现场长效管理管控的效果。（三）、落实准备工程进场的施工机具。（见附表一）（四）、现场相关项目部及施工临时用地。（见附

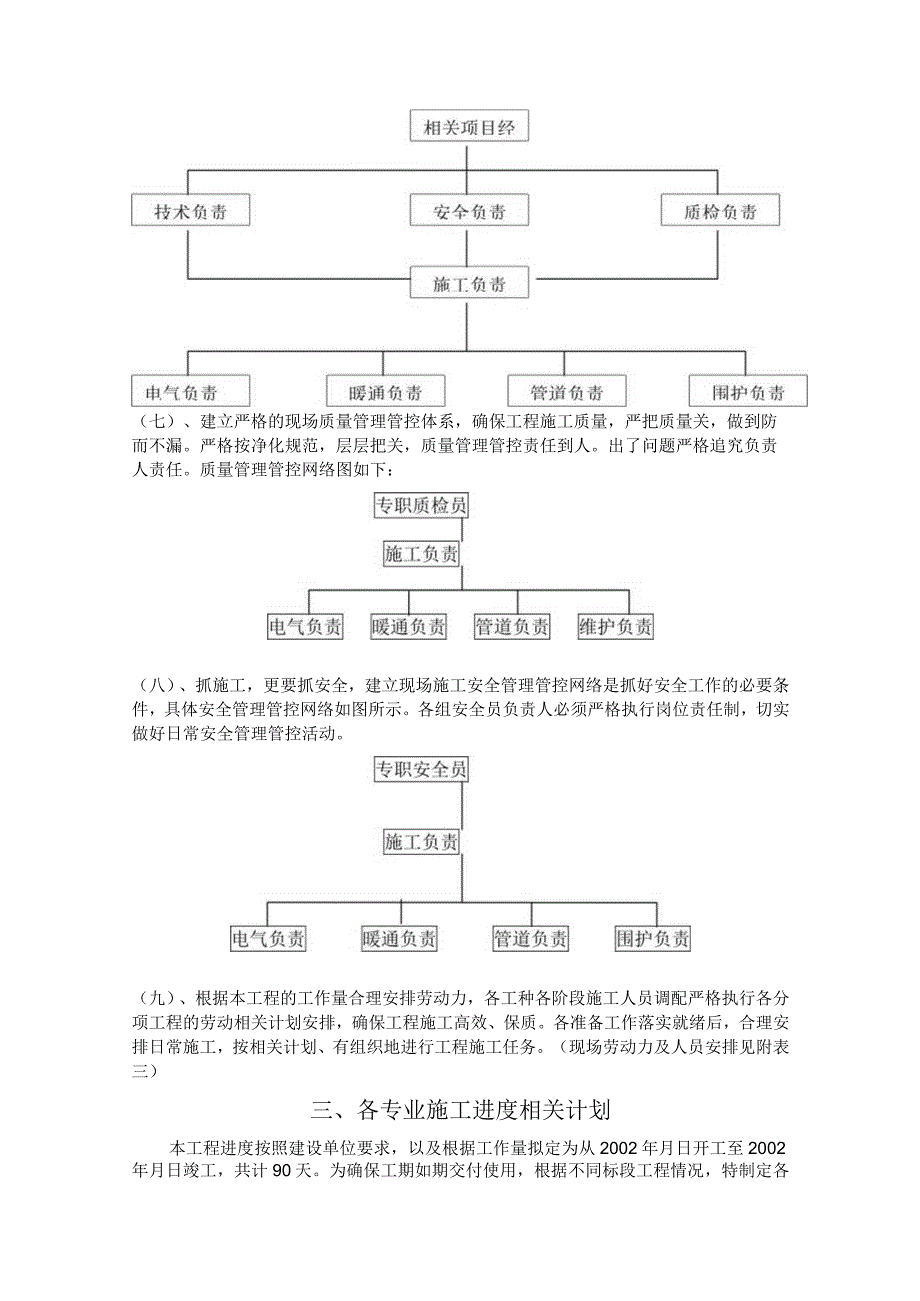

5、表二）（五）、进场施工前安排专人与合约甲方联系，解决好现场合约甲方应提供的施工条件，以保证不耽搁工程施工。（六）、组织强有力的相关项目部领导班组，确保现场施工事事有人管，人人管有力。有问题时能及时发现、处理，工程相关项目管理管控网络如下图所示：（七）、建立严格的现场质量管理管控体系，确保工程施工质量，严把质量关，做到防而不漏。严格按净化规范，层层把关，质量管理管控责任到人。出了问题严格追究负责人责任。质量管理管控网络图如下：（八）、抓施工，更要抓安全，建立现场施工安全管理管控网络是抓好安全工作的必要条件，具体安全管理管控网络如图所示。各组安全员负责人必须严格执行岗位责任制，切实做好日常安全管理
6、管控活动。（九）、根据本工程的工作量合理安排劳动力，各工种各阶段施工人员调配严格执行各分项工程的劳动相关计划安排，确保工程施工高效、保质。各准备工作落实就绪后，合理安排日常施工，按相关计划、有组织地进行工程施工任务。（现场劳动力及人员安排见附表三）三、各专业施工进度相关计划本工程进度按照建设单位要求，以及根据工作量拟定为从2002年月日开工至2002年月日竣工，共计90天。为确保工期如期交付使用，根据不同标段工程情况，特制定各专业施工总进度相关计划表，详见工程总进度相关计划表(附表四)。四、施工组织中的协调1、与设计单位之间的协调因工程的施工设计图在现场施工过程中，会经常遇到因现场实际情况与图
7、纸情况有所出入的现象，因而在二次施工设计时，就必须从现场安装的角度着手,对围护纬构的壁板、顶板进行合理布置，管道定位，为此在可能涉及位置变动，方向改变，甚至牵涉人流、物流或飞流组织改变的时候，；将与设计部门联系，提出疑问并请设计部门给予解释、说明，征求设计意图，以达到对图纸的最佳理解和二次施工设计。具体程序如下：(1)施工前，施工单位查找图纸中的问题。(2)、施工单位向设计部门有关人员提出有关图纸疑问。(3)、设计部门向施工单位说明、解释以便施工单位理解。(4)、设计部门对图纸中须变动的部分出更改通知书，并发送到建设单位和施工单位。2、与监理或合约甲方之间的协调作为施工单位，在工程的实施过程中
8、完成对业主的最大承诺和提供最优质的服务也是我公司的一贯宗旨和目标。在施工过程中与监理或合约甲方在质量、进度、安全等各万面齐抓共管，互相协调，按时、保质完成工程。具体协调方式如下：(1)严格依照IS09001-2000的质量管理管控体制，按体系的管理管控要求和管理管控程序，抓工程施工中的各个环节。(2)、按施工程序，按时将工程施工工序通报监理或合约甲方，如工程开工、各施工工序、隐蔽工程等。(.3)、服从合约甲方或监理对工程的照督、检查，按监理程序的要求，及时填写开工报告单、隐蔽工程验收单、工序验收单以及最后的工程竣工验收单等等。(4)、施工单位按照监理或合约甲方的要求，对工程各工序进行施工。3、
9、与现场其他施工队伍之间的协调就该工程而言，有多专业工种在现场作业，工序多，穿插多，而在工期上又比较紧，因而在施工过程中与其他施工队伍以及各专业施工队伍之间达到互相协调、配合施工尤为重要。(1)、加强对各专业队伍的施工管理管控，在不同专业工种工序需搭配的地方，应与各专业班组长联系，做到文明协调、互助施工。(2)、在各专业工序结束移交下一专业工种施工时，应做好工序移交验收记录。五、各专业施工技术合适的方案(一)通风空调工程施工合适的方案通风空调部分包括一至五层的洁净空调及通风系统，压缩空气系统及真空吸引系统。其净化空调系统高效送风口、层流罩、空调机组等安装工程，安装时应符合暖风专业设计施工说明和下
10、列施工及验收规范的规定：通风与空气施工及验收规范(CWB52A43.-97)药品生产质量管理管控规范(98修)洁净厂房设计规范(GR50073-2001)根据GMp规范的和生产工艺的要求,空调净化系统采用组装式净化空调器。空调风经初、中、高效三级过滤，高效过滤器设在末端送风口上，净化空调系统采用顶送风，侧墙下回风方式，通过沿墙回风支管，再通过吊顶内回风干管集中回至空调机组。采用全空气低速单风道系统，气流组织方式为乱流，局部百级洁净室采用自带风机吊装式的洁净层流罩”净区空调管道采用优质镀锌钢板咬口制作排风系统风管采用玻璃钢制品。风管材料厚度的选定以及法兰、三通、弯头、变径管等部件的作法均参见全国
11、通用通风管道配件图表。空气洁净技术是一门高要求的综合性技术，旨在对生产环境中的尘埃、细菌、带菌微生物等加以控制，从而达到保证产品高精度、高纯度和高可靠性的目的。根据这些特殊要求，空气洁净系统的制作安装，除应按照国家规范要求进行施工之外,还必须根据具体情况采取一定的技术措施，以满足洁净系统安装的洁净度、严密性的要求。1、通风管道、配件、部件的制作顺序：板材搬运一A清洗油污+制咬上折方清除表面油污f组合钾接成型擦洗内表而检验谷闭管口成品堆放。风管的作业顺序及检查要点(见附图一)2、通风管道制作及加工技术措施：(1)、板材必须有质保书，外观检查必须达到平整、光滑、无划痕、无锌层剥落，且符合设计要求，
12、否则不得使用。(2)、加工前，应清除板材上的油污，做到一摸、二擦、三查，保证将油污彻底清除干净。(3)、在加工过程申，为避兔铁皮被划磨出伤痕，破坏锌层或沾染灰尘，应在平整的水泥地面铺上厚度为3mm的布橡皮板，在橡皮板上下料(4)、在剪切、制咬口、拼接、折方、搬运片料时，应采用存放架或四轮小推车接料转送，不得触地拖拉。(5)、半成品应堆放在置有橡皮板的平台上。(6)、法兰的加工除边长(或直径)按规范要求外，还应各做到：、型材必须达到优质标准，不得有严重锈蚀、结皮或麻点。、法兰组焊接缝平整度错口不大于0.5mm,钾钉必须经过镀碎处理，钾钉口问距不大于IoOmin(螺孔间距不大于120mm),孔距准
13、确，应具有互换性。、焊渣、焊接飞溅物、浮锈应彻底清除干净。、涂刷附着力强的防锈底漆二度，螺孔及转角不得由油漆淋滴现象。、内管、部件、配件半成品组合，应先将咬口处污物清除干净，组合斜接后，采朋涂胶或锡堵塞缝隙和孔洞。翻边宽度一致，应大于7mm,但不得过度，以免遮盖住螺孔，不平整度小于1mmo、成品存放必须分类搁平，不得扭曲。注意保护漆面不受磨损。、需加固的风管，加强筋只允许设置在外壁上不得采用凸接方式加固、风管的清洗风管清洗是一道很重要的工序，国产的镀锌钢板都没有经过脱脂处理，钢板表面涂有大量的油脂，若不清洗干净，则会在运输、安装及以后的运行过程中染尘，长期使用过程中可能导致一次性的积尘飞扬，使
14、过滤器前的空气含尘浓度突然增大，这对高效过滤器的便用有很不利的影响，所以必须清洗。清洗的目的主要是除尘和脱脂。除尘可用清水或纯水加中性清洗剂，脱脂的方法可用三氯乙烯或工业酒精。清洗的顺序为:清水或纯水洗TA性清洗剂清洗书三氯乙烯或工业酒精脱脂清水或纯水洗洁净布擦洗白绸布检验。(不变色为合格)合格以后的风管立即用塑料薄膜封口处理。、成品的检查验收设专人负责，认真做好全面检查，并将填写的报验表随同洁净的风管、部配件交验员检验查收入库。、负责签定验收后再封口，封口材料用优质柔性塑料薄膜(其各边超过法兰100mm左右)。最后封口部位用胶布箍扎严密，然后存放。3、风管安装(1)、风管启封安装前必须做到：
15、、对所需安装的风管走向测位、放线，在安装吊托支架时，不允许边安装边敲打，避免灰尘进入风管。、洁净内管开封过程中，严格禁止与其它工程交叉作业。、厂房外墙壁必须全部砌好，门窗安装完毕，玻璃上好，所有孔洞封闭严密，避免外界污物侵入。、厂房内隔断必须待洁净风管安装完毕，端口封好后才可施工。防止墙壁砖缝积尘被震动飞入风管内。、地坪和外墙进行全面清扫，并用吸尘器清除浮尘。地面用清水冲刷干净，经常保持良好的环境，安装工人先在门外更衣室换衣、换鞋后再进入室内施工。(2)、洁净风管安装顺序:从主管根部开始向前安装，风管一经开封，即与法兰连接好，避免敞口时间过长灰尘侵入风管内。暂不相接的一边瑞口不要启口。(3)、空调风管法兰密封垫料采用厚度为6mm的海绵橡胶，垫料接口方式采用梯形接口，安装时两面涂胶粘牢，垫料内侧应与风管内壁平齐，通风管道采用3廊厚耐酸橡胶板。风管与设备、风口连接处应设高强度光面合成革软接头，L=250mm,光面向里，各接逢处应严密不漏风。(4)、待安装的成品件，不论自制或外购，均应进行清理检查，达到洁净要求时方可封口。风管安装后，保温之前应用漏光法进行漏光检查。4、通风、空调设备
