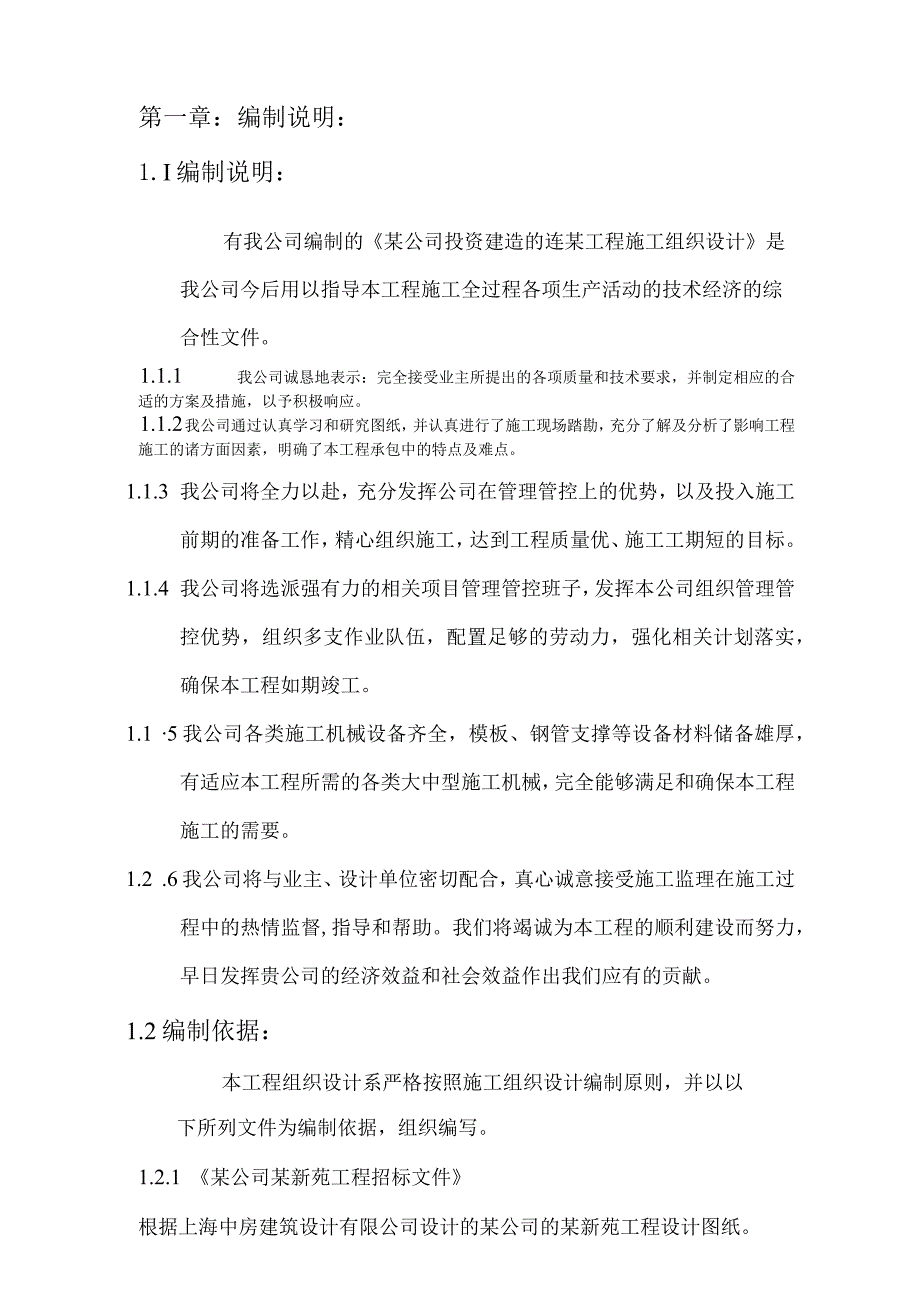

1、第一章：编制说明：1.I编制说明：有我公司编制的某公司投资建造的连某工程施工组织设计是我公司今后用以指导本工程施工全过程各项生产活动的技术经济的综合性文件。1.1.1 我公司诚恳地表示：完全接受业主所提出的各项质量和技术要求，并制定相应的合适的方案及措施，以予积极响应。1.1.2 我公司通过认真学习和研究图纸，并认真进行了施工现场踏勘，充分了解及分析了影响工程施工的诸方面因素，明确了本工程承包中的特点及难点。1.1.3 我公司将全力以赴，充分发挥公司在管理管控上的优势，以及投入施工前期的准备工作，精心组织施工，达到工程质量优、施工工期短的目标。1.1.4 我公司将选派强有力的相关项目管理管控班
2、子，发挥本公司组织管理管控优势，组织多支作业队伍，配置足够的劳动力，强化相关计划落实，确保本工程如期竣工。1.1 5我公司各类施工机械设备齐全，模板、钢管支撑等设备材料储备雄厚，有适应本工程所需的各类大中型施工机械，完全能够满足和确保本工程施工的需要。1.2 .6我公司将与业主、设计单位密切配合，真心诚意接受施工监理在施工过程中的热情监督,指导和帮助。我们将竭诚为本工程的顺利建设而努力，早日发挥贵公司的经济效益和社会效益作出我们应有的贡献。1.2编制依据：本工程组织设计系严格按照施工组织设计编制原则，并以以下所列文件为编制依据，组织编写。1.2.1 某公司某新苑工程招标文件根据上海中房建筑设计

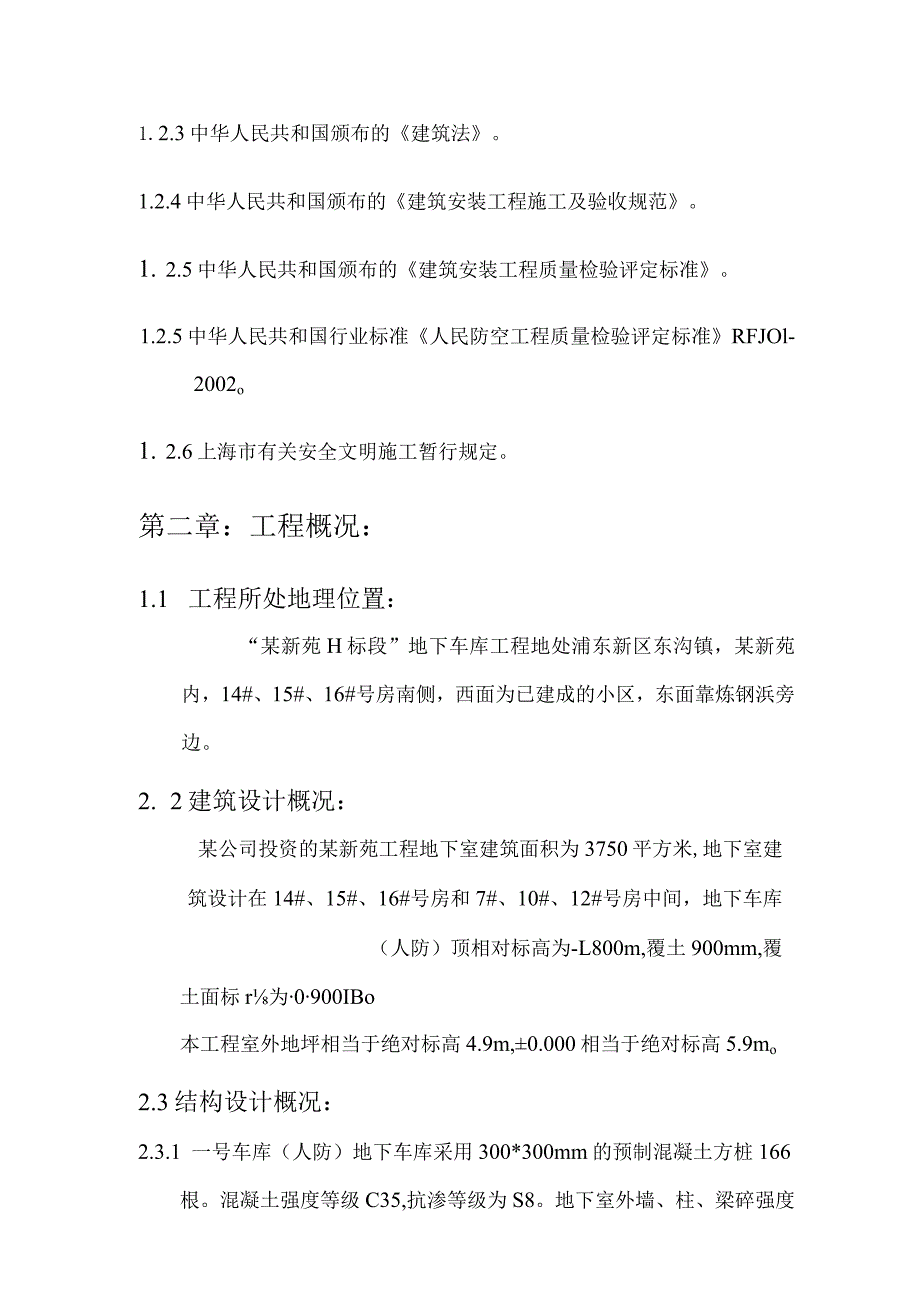

3、有限公司设计的某公司的某新苑工程设计图纸。1.2.3中华人民共和国颁布的建筑法。1.2.4中华人民共和国颁布的建筑安装工程施工及验收规范。1. 2.5中华人民共和国颁布的建筑安装工程质量检验评定标准。1.2.5中华人民共和国行业标准人民防空工程质量检验评定标准RFJOl-2002o1. 2.6上海市有关安全文明施工暂行规定。第二章：工程概况：1.1 工程所处地理位置：“某新苑H标段”地下车库工程地处浦东新区东沟镇，某新苑内，14#、15#、16#号房南侧，西面为已建成的小区，东面靠炼钢浜旁边。2. 2建筑设计概况：某公司投资的某新苑工程地下室建筑面积为3750平方米,地下室建筑设计在14#、1

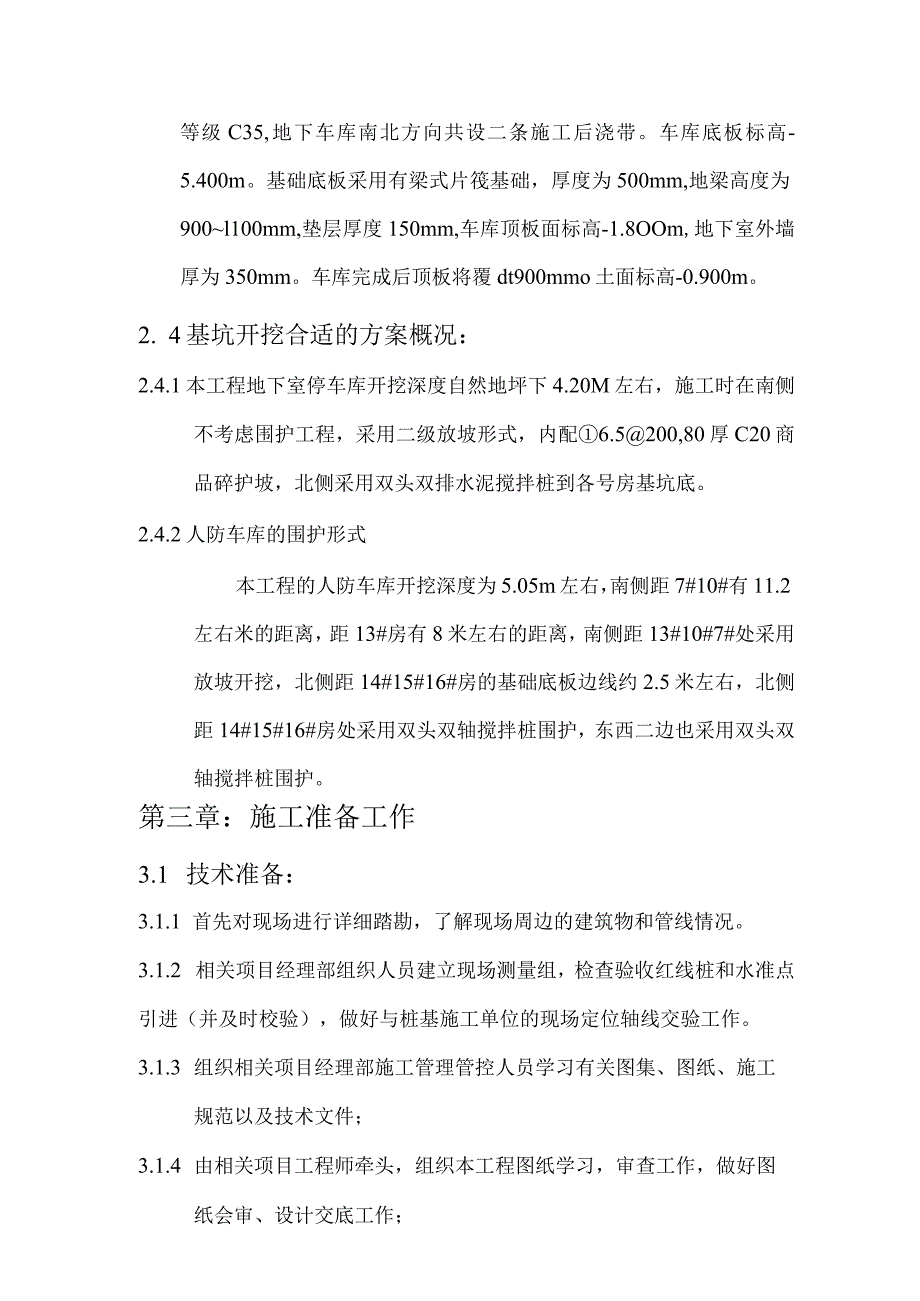

4、5#、16#号房和7#、10#、12#号房中间，地下车库（人防）顶相对标高为-L800m,覆土900mm,覆土面标r为0900IBo本工程室外地坪相当于绝对标高4.9m,0.000相当于绝对标高5.9mo2.3结构设计概况：2.3.1 一号车库（人防）地下车库采用300*300mm的预制混凝土方桩166根。混凝土强度等级C35,抗渗等级为S8。地下室外墙、柱、梁碎强度等级C35,地下车库南北方向共设二条施工后浇带。车库底板标高-5.400m。基础底板采用有梁式片筏基础，厚度为500mm,地梁高度为900l100mm,垫层厚度150mm,车库顶板面标高-1.8OOm,地下室外墙厚为350mm。车
5、库完成后顶板将覆dt900mmo土面标高-0.900m。2. 4基坑开挖合适的方案概况：2.4.1本工程地下室停车库开挖深度自然地坪下4.20M左右，施工时在南侧不考虑围护工程，采用二级放坡形式，内配6.5200,80厚C20商品碎护坡，北侧采用双头双排水泥搅拌桩到各号房基坑底。2.4.2人防车库的围护形式本工程的人防车库开挖深度为5.05m左右，南侧距7#10#有11.2左右米的距离，距13#房有8米左右的距离，南侧距13#10#7#处采用放坡开挖，北侧距14#15#16#房的基础底板边线约2.5米左右，北侧距14#15#16#房处采用双头双轴搅拌桩围护，东西二边也采用双头双轴搅拌桩围护。第
6、三章：施工准备工作3.1 技术准备：3.1.1 首先对现场进行详细踏勘，了解现场周边的建筑物和管线情况。3.1.2 相关项目经理部组织人员建立现场测量组，检查验收红线桩和水准点引进（并及时校验），做好与桩基施工单位的现场定位轴线交验工作。3.1.3 组织相关项目经理部施工管理管控人员学习有关图集、图纸、施工规范以及技术文件；3.1.4 由相关项目工程师牵头，组织本工程图纸学习，审查工作，做好图纸会审、设计交底工作；3.1.5 组织翻样进行本工程的钢筋、铁件、模板的翻样工作；3.1.6 6根据图纸会审合适的内容，在开工前完善施工组织设计的调整编制工作；3.1.7 1.7编制各分部分项工程工艺卡，
7、以及主要分项工程雨期、冬夏季施工措施；3.1. 8提出半成品（门窗等）加工、订货相关计划，明确进场时间。3.2生产和办公现场设施的准备：3.2.1 我公司目前正有几个工程的结构将封顶和竣工、可以把一大批的机械设备和管理管控人员及时转到本工程施工，以满足本工程的需要。3.2.2 进场后立即组织有关人员按场布图进行搭设办公室、仓库、钢筋、木工制作间等准备工作。3.2.3 组织有关人员进行临时水电线路的敷设及施工现场排水管布置等工作。3.3施工机械配备相关计划：按照工期要求以及适用原则，地下室车库结构阶段利用14#、15#号房和16#、13#号房二台TC5512塔吊进行前地下室结构施工，结构碎浇捣采
8、用汽车泵为主，布料具体详见机械设备一览表。3.4施工用电的准备：按本工程所用设备和施工机械，施工用电引进在工地现场处,工地现场靠近炼钢河及连心河道路边敷设架空线,引到塔吊及人货两用梯处用短电缆,主要布置洋见施工用电平面布置图,现场提供施工用电能满足施工的需要,跨过道路的电线高度要大于6米，保证运输车辆的正常通行。现场施工用电要做到以下几点：3.4.1 现场用电要做到三级配电，二级漏电保护。3.4.2 现场临时架空电源必须符合上海市“低压用电规程”和架设五线制用电方式。3.4.3 移动电动工具必须做到两人操作，随机漏电开关箱，漏电系数符合15mA0.1So3.4.4 各种机械必须有接地保护。3.
9、5施工用水的准备：由于业主提供0200供水管已接到工地，现场考虑除了生产及生活用水以外，生活及生产消防用水管总管口径为075,总管以外的所有施工用水管，口径为050,其中生产用水管沿道路布置通到各搅拌台边为止，随主体结构向上时，水龙头接到每一楼层。在八层以上用固定泵供水。生活用水管沿道路布置通到办公室、仓库及厕所等。第四章：主要分项工程施工方法4.1 基础阶段主要施工合适的方案：4.1.1 测量工程：在我公司进场后,将由测量员工程师根据上海市测绘院提供规划红线几总平面图定位，定位后将轴线的控制点引测在基础较远的地方，防止由于基坑的开挖，车辆的进出过程中撞坏，对控制点的移动。并保护好控制点。标高
10、在基础较远地方用混凝土浇筑，并设置钢钉，钢钉表面是0.000,四周用砖砌筑。在定好轴线与标高后，通知监理进行复核，合格后才进行下道工序。4.1.2 平面轴线控制：A、依据业主方提供的控制点、总平面布置图、桩位图在不受影响处设置控制点（此控制点必须经常进行校正），以控制点为准用极坐标法，同样方法测出桩位，报验后进行下道工序。C、高程控制：根据业主提供的高程基准点，由测量员引到施工区域内（并与桩基单位的现场水准点进行校核）。建立固定的0.000水准点。在柱钢筋上标出控制点，作为制模、绑扎钢筋、及预留管道、洞口施工的依据。浇筑碎完成拆除模板后，再用同样的方法将标高水平线弹在砂柱子及板墙上，作为今后砌
11、墙、装门框、做地坪、施工的依据。4.1.3 基坑开挖施工合适的方案：4.1.3.1 本工程地下车库开挖深度约为5.0m左右。4.1.3.2 本工程的住宅工程开挖深度较浅，施工时不考虑围护工程。4.1.3.3 本工程人防车库的围护形式本工程的人防车库开挖深度为5.0m左右,南面距7#10#及13#房有10-15米的距离，完全可以采用放坡开挖，今后对7#10#及13#房的开挖施工没有影响，北侧距14#15#16#房的基础底板边线约2.8米左右，车库采用双头双排搅拌桩围护到各号房基础底面，即北侧土方开挖，先挖到14#15#16#房的基础底板底面标高，然后再挖地下室车库土方。4.1.3.4施工安全措施
12、：4.134.1施工用电：电焊工持证上岗;4.1.3.4.2基坑开挖时派人专门观察基坑边土体是否有异动。4.1.4 基坑降水：由于车库的开挖深度为5米，根据现场踏勘情况看，本工程范围内的地质有粉质砂土，结合我们的施工经验，此种土如没有较好的降水处理容易产生流砂，因此我们相关计划在基坑的中间和四周设轻型井点降水，基坑中间的设备在开挖前拔除,基坑四周的设备在基础底板碎浇筑后15天拔除。井点管长7m滤头长Im（详见井点降水平面图），其目的一是为了加速降低基坑内地下水，以利施工能顺利进行。4.1.5 土方开挖合适的方案：具体见土方开挖施工合适的方案。4.1.5.1 工程概况及特点：本相关项目车库建筑面
13、积大，是本相关项目的特点。4.1.5.2 基坑土方施工：基坑施工总流程由于本工程的工期总的来说不是特别紧，因此先开挖北侧14#、15#、16#号房基坑，南侧用二级开挖7#、12#、13#、号房同地下室车库同时开挖，6#、9#、10#房的开挖土方用于回填地下车库，详见总进度相关计划。2） 土方开挖在具备土方施工条件后，进行基坑开挖，原则上土方均在场地内短驳，6#、9#、10#号房的土方可以作为地下车库的回填使用，具体见土方开挖专项合适的方案。2.1.1.1 桩顶处理：本工程有预应力钢筋碎预制管桩，车库使用预制方桩，截桩时严禁使用大锤硬砸，桩主钢筋按设计要求接长后锚入基础底板。并按设计图纸的要求施
14、工管桩与基础的承台端口构造节点。2.1.1.2 垫层施工：本工程设计垫层采用C15碎,厚度15Omm地下车库由于面积较大，考虑到防止下雨等因素，影响地基原状土，视开挖时的具体情况，尽量具备浇筑条件的范围分块验槽，分块浇筑垫层碎。用汽车泵，摇臂直接布料。按施工要求，垫层应做到基础外边线以外200mm,靠近基坑四周底设明沟排水。浇筑垫层时与工程桩进行有效的隔离,（一般间隔5cm）以免影响桩基检测效果。待桩基进行动测后再补满。垫层面标高，在正式浇筑砂前须进一步校正竹片桩的标高，严防出错。4.1.7基础底板施工合适的方案（大体积碎）：车库的底板属大体积，应遵守以下合适的方案要求。4.1.7.1基础底板
