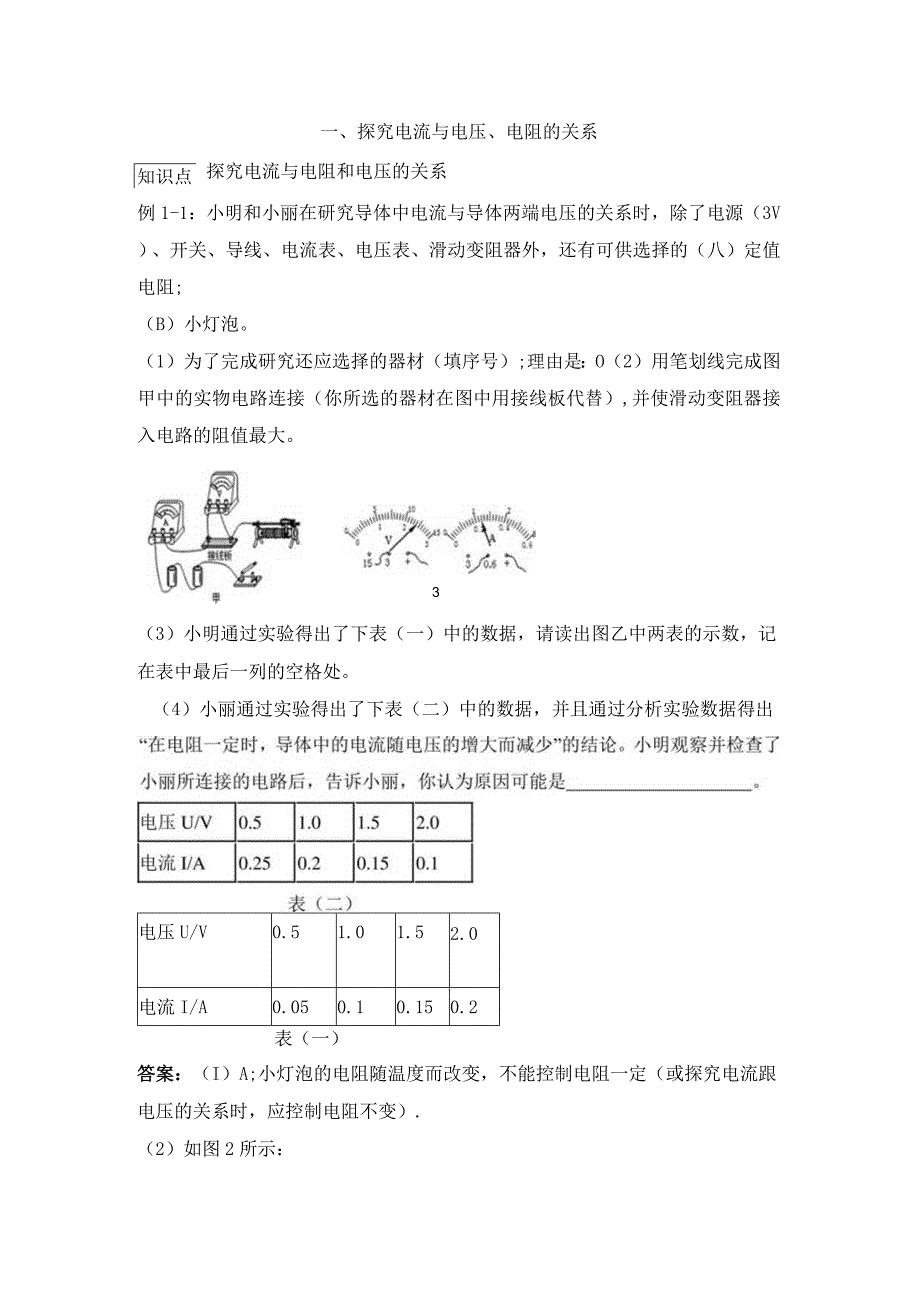

1、一、探究电流与电压、电阻的关系知识点探究电流与电阻和电压的关系例1-1：小明和小丽在研究导体中电流与导体两端电压的关系时，除了电源（3V）、开关、导线、电流表、电压表、滑动变阻器外，还有可供选择的（八）定值电阻;（B）小灯泡。（1）为了完成研究还应选择的器材（填序号）;理由是：O（2）用笔划线完成图甲中的实物电路连接（你所选的器材在图中用接线板代替）,并使滑动变阻器接入电路的阻值最大。3（3）小明通过实验得出了下表（一）中的数据，请读出图乙中两表的示数，记在表中最后一列的空格处。（4）小丽通过实验得出了下表（二）中的数据，并且通过分析实验数据得出了:电压U/V0.51.01.52.0电流I/A

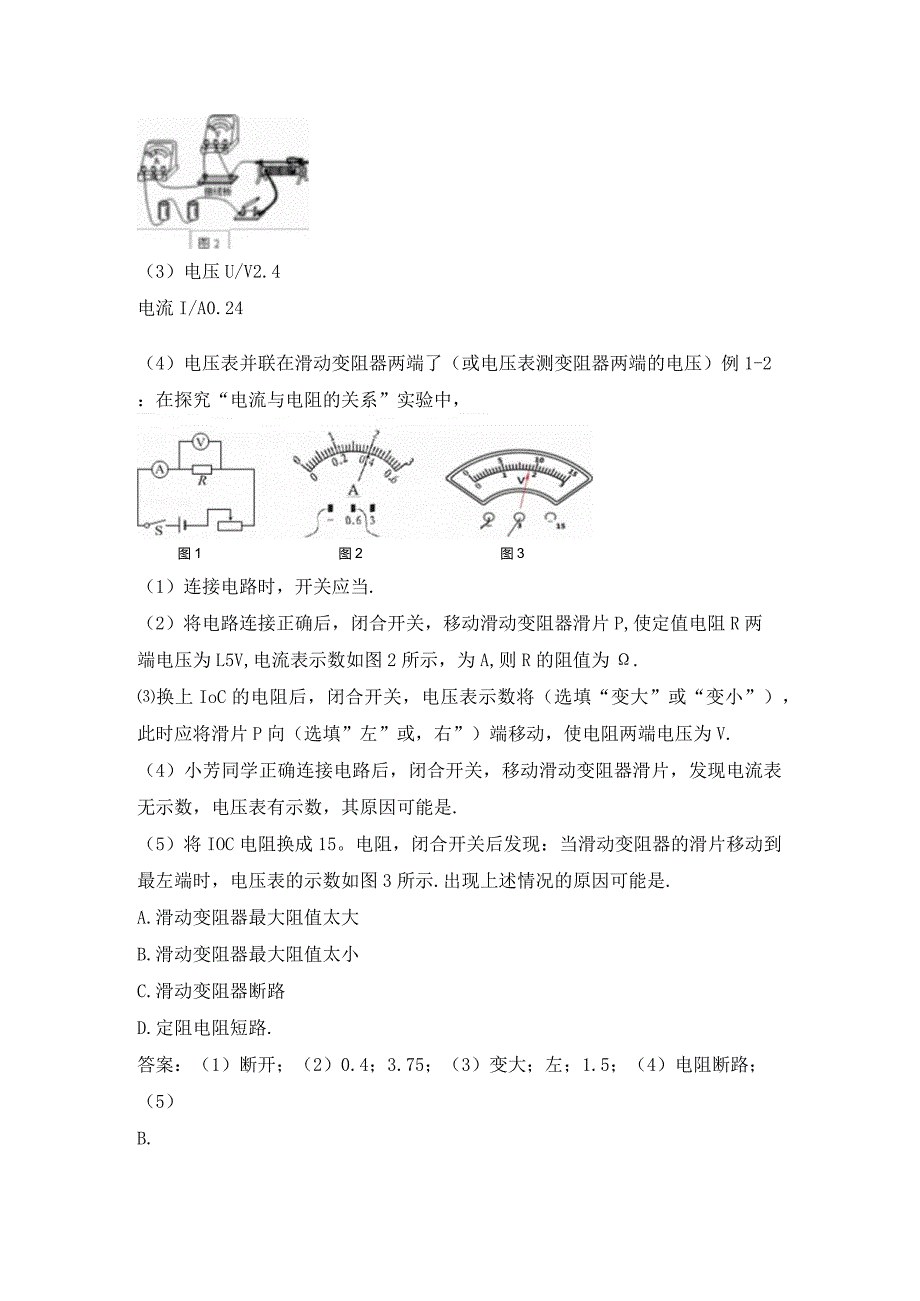

2、0.050.10.150.2表（一）答案：（I）A;小灯泡的电阻随温度而改变，不能控制电阻一定（或探究电流跟电压的关系时，应控制电阻不变）.（2）如图2所示：（3）电压U/V2.4电流I/A0.24（4）电压表并联在滑动变阻器两端了（或电压表测变阻器两端的电压）例1-2：在探究“电流与电阻的关系”实验中，图1图2图3（1）连接电路时，开关应当.（2）将电路连接正确后，闭合开关，移动滑动变阻器滑片P,使定值电阻R两端电压为L5V,电流表示数如图2所示，为A,则R的阻值为.换上IoC的电阻后，闭合开关，电压表示数将（选填“变大”或“变小”），此时应将滑片P向（选填”左”或，右”）端移动，使电阻两端

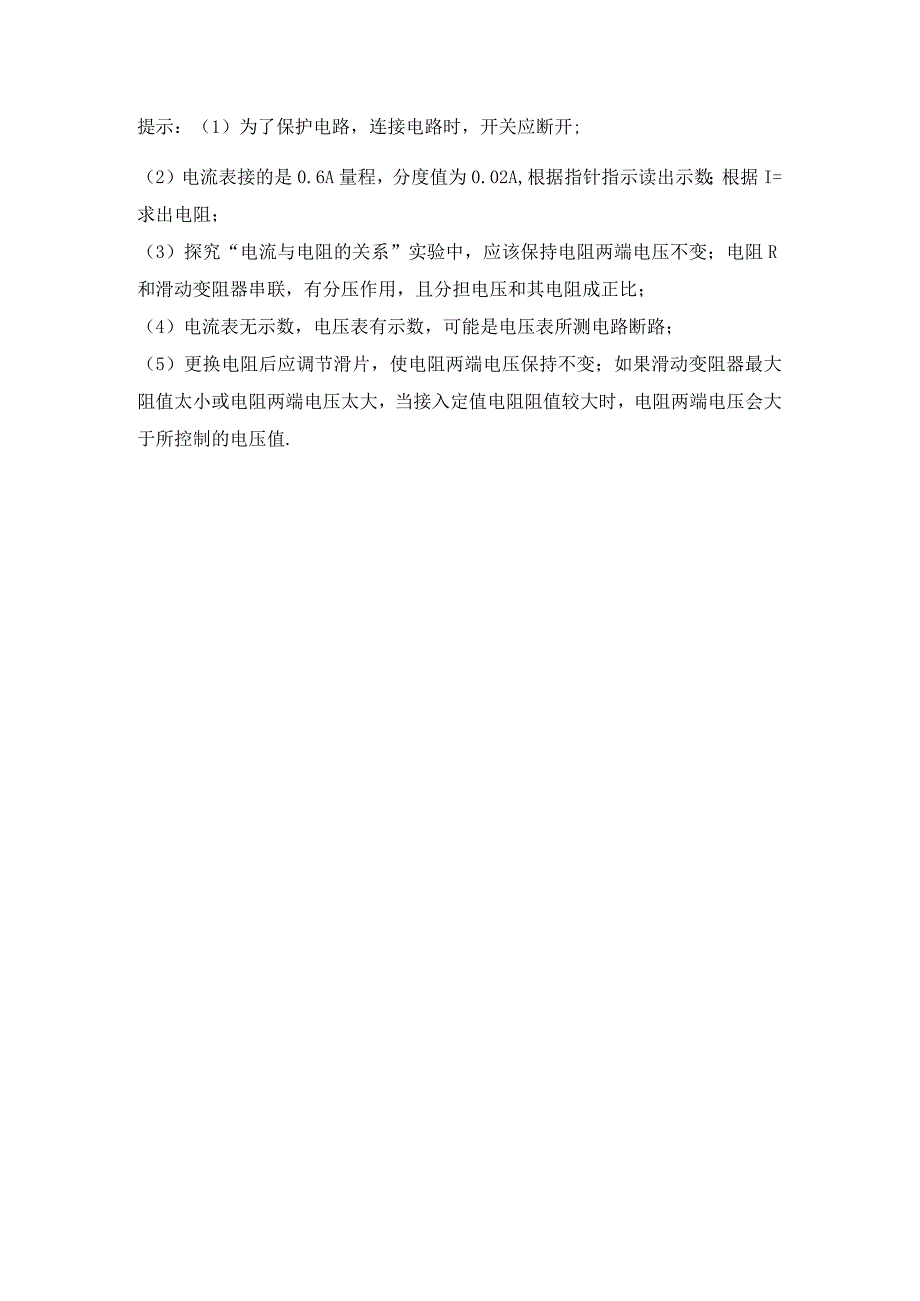

3、电压为V.（4）小芳同学正确连接电路后，闭合开关，移动滑动变阻器滑片，发现电流表无示数，电压表有示数，其原因可能是.（5）将IOC电阻换成15。电阻，闭合开关后发现：当滑动变阻器的滑片移动到最左端时，电压表的示数如图3所示.出现上述情况的原因可能是.A.滑动变阻器最大阻值太大B.滑动变阻器最大阻值太小C.滑动变阻器断路D.定阻电阻短路.答案：（1）断开；（2）0.4；3.75；（3）变大；左；1.5；（4）电阻断路；（5）B.提示：（1）为了保护电路，连接电路时，开关应断开;（2）电流表接的是0.6A量程，分度值为0.02A,根据指针指示读出示数；根据I=求出电阻；（3）探究“电流与电阻的关系”实验中，应该保持电阻两端电压不变；电阻R和滑动变阻器串联，有分压作用，且分担电压和其电阻成正比；（4）电流表无示数，电压表有示数，可能是电压表所测电路断路；（5）更换电阻后应调节滑片，使电阻两端电压保持不变；如果滑动变阻器最大阻值太小或电阻两端电压太大，当接入定值电阻阻值较大时，电阻两端电压会大于所控制的电压值.
