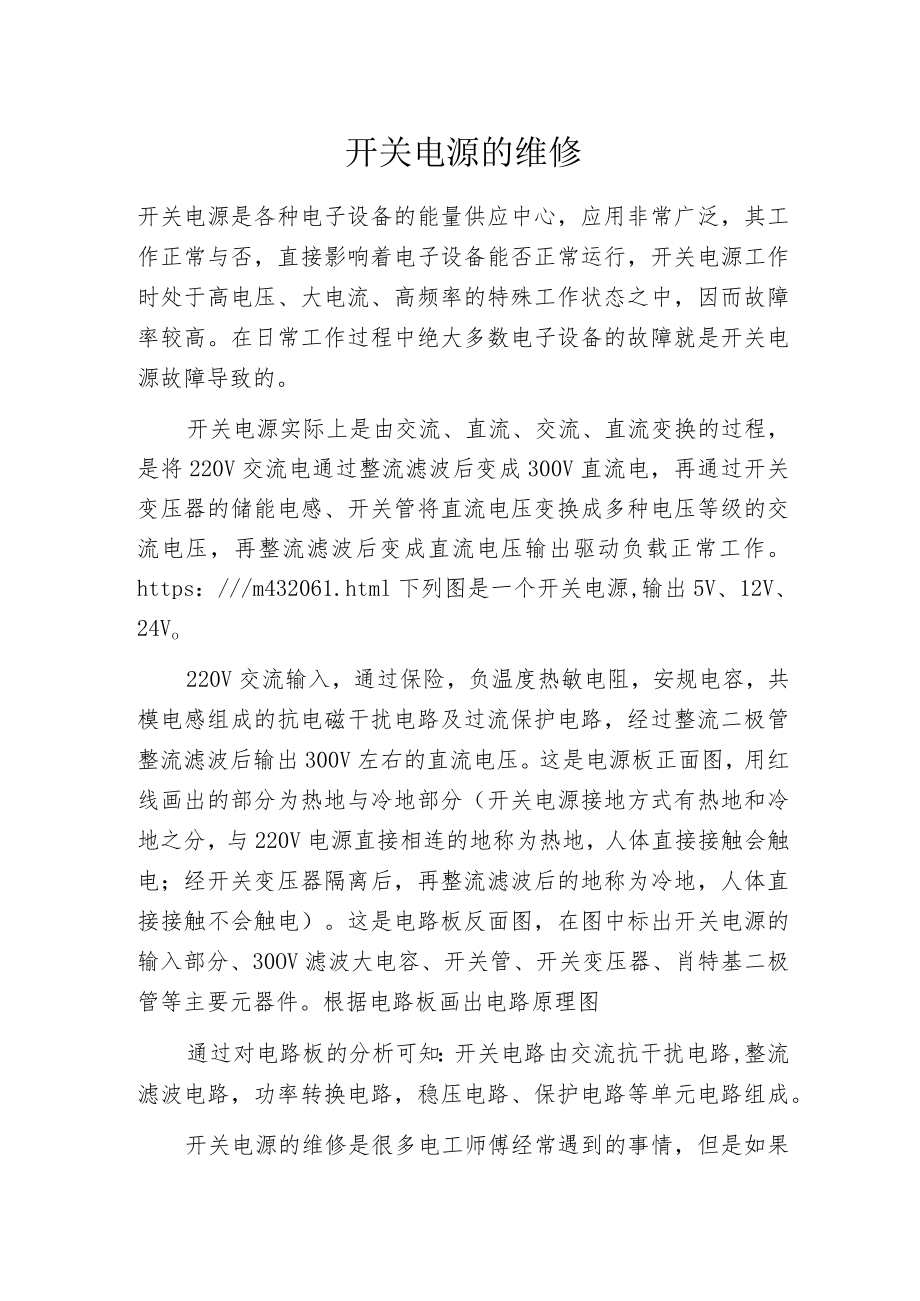

1、开关电源的维修开关电源是各种电子设备的能量供应中心，应用非常广泛，其工作正常与否，直接影响着电子设备能否正常运行，开关电源工作时处于高电压、大电流、高频率的特殊工作状态之中，因而故障率较高。在日常工作过程中绝大多数电子设备的故障就是开关电源故障导致的。开关电源实际上是由交流、直流、交流、直流变换的过程，是将220V交流电通过整流滤波后变成300V直流电，再通过开关变压器的储能电感、开关管将直流电压变换成多种电压等级的交流电压，再整流滤波后变成直流电压输出驱动负载正常工作。https：/m432061.html下列图是一个开关电源,输出5V、12V、24Vo220V交流输入，通过保险，负温度热敏
2、电阻，安规电容，共模电感组成的抗电磁干扰电路及过流保护电路，经过整流二极管整流滤波后输出300V左右的直流电压。这是电源板正面图，用红线画出的部分为热地与冷地部分（开关电源接地方式有热地和冷地之分，与220V电源直接相连的地称为热地，人体直接接触会触电；经开关变压器隔离后，再整流滤波后的地称为冷地，人体直接接触不会触电）。这是电路板反面图，在图中标出开关电源的输入部分、30OV滤波大电容、开关管、开关变压器、肖特基二极管等主要元器件。根据电路板画出电路原理图通过对电路板的分析可知：开关电路由交流抗干扰电路,整流滤波电路，功率转换电路，稳压电路、保护电路等单元电路组成。开关电源的维修是很多电工师

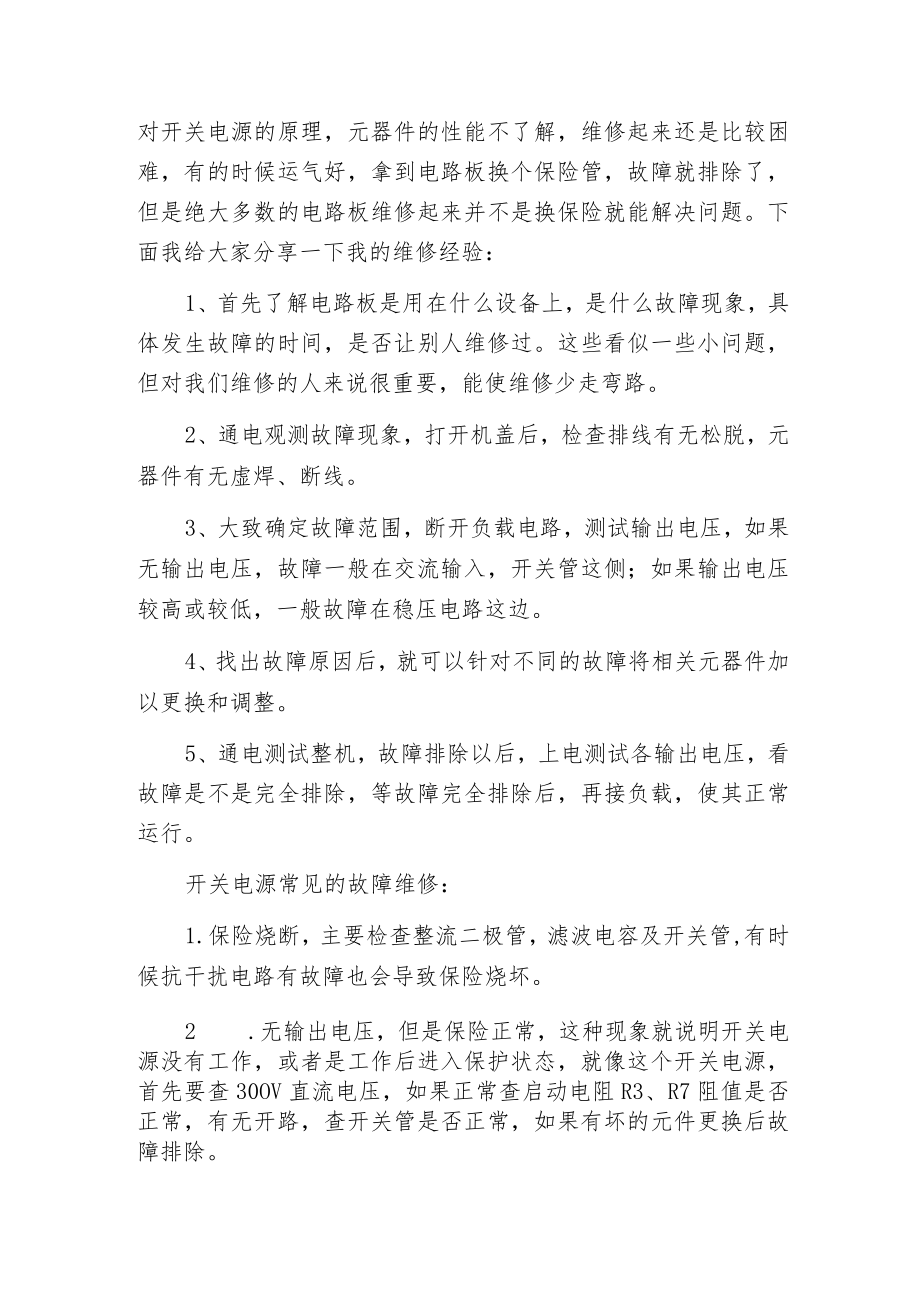

3、傅经常遇到的事情，但是如果对开关电源的原理，元器件的性能不了解，维修起来还是比较困难，有的时候运气好，拿到电路板换个保险管，故障就排除了，但是绝大多数的电路板维修起来并不是换保险就能解决问题。下面我给大家分享一下我的维修经验：1、首先了解电路板是用在什么设备上，是什么故障现象，具体发生故障的时间，是否让别人维修过。这些看似一些小问题，但对我们维修的人来说很重要，能使维修少走弯路。2、通电观测故障现象，打开机盖后，检查排线有无松脱，元器件有无虚焊、断线。3、大致确定故障范围，断开负载电路，测试输出电压，如果无输出电压，故障一般在交流输入，开关管这侧；如果输出电压较高或较低，一般故障在稳压电路这边
4、。4、找出故障原因后，就可以针对不同的故障将相关元器件加以更换和调整。5、通电测试整机，故障排除以后，上电测试各输出电压，看故障是不是完全排除，等故障完全排除后，再接负载，使其正常运行。开关电源常见的故障维修：1.保险烧断，主要检查整流二极管，滤波电容及开关管,有时候抗干扰电路有故障也会导致保险烧坏。2 .无输出电压，但是保险正常，这种现象就说明开关电源没有工作，或者是工作后进入保护状态，就像这个开关电源，首先要查30OV直流电压，如果正常查启动电阻R3、R7阻值是否正常，有无开路，查开关管是否正常，如果有坏的元件更换后故障排除。3 .有输出，但是输出电压高，这种故障常来自稳压取样电路，要检查

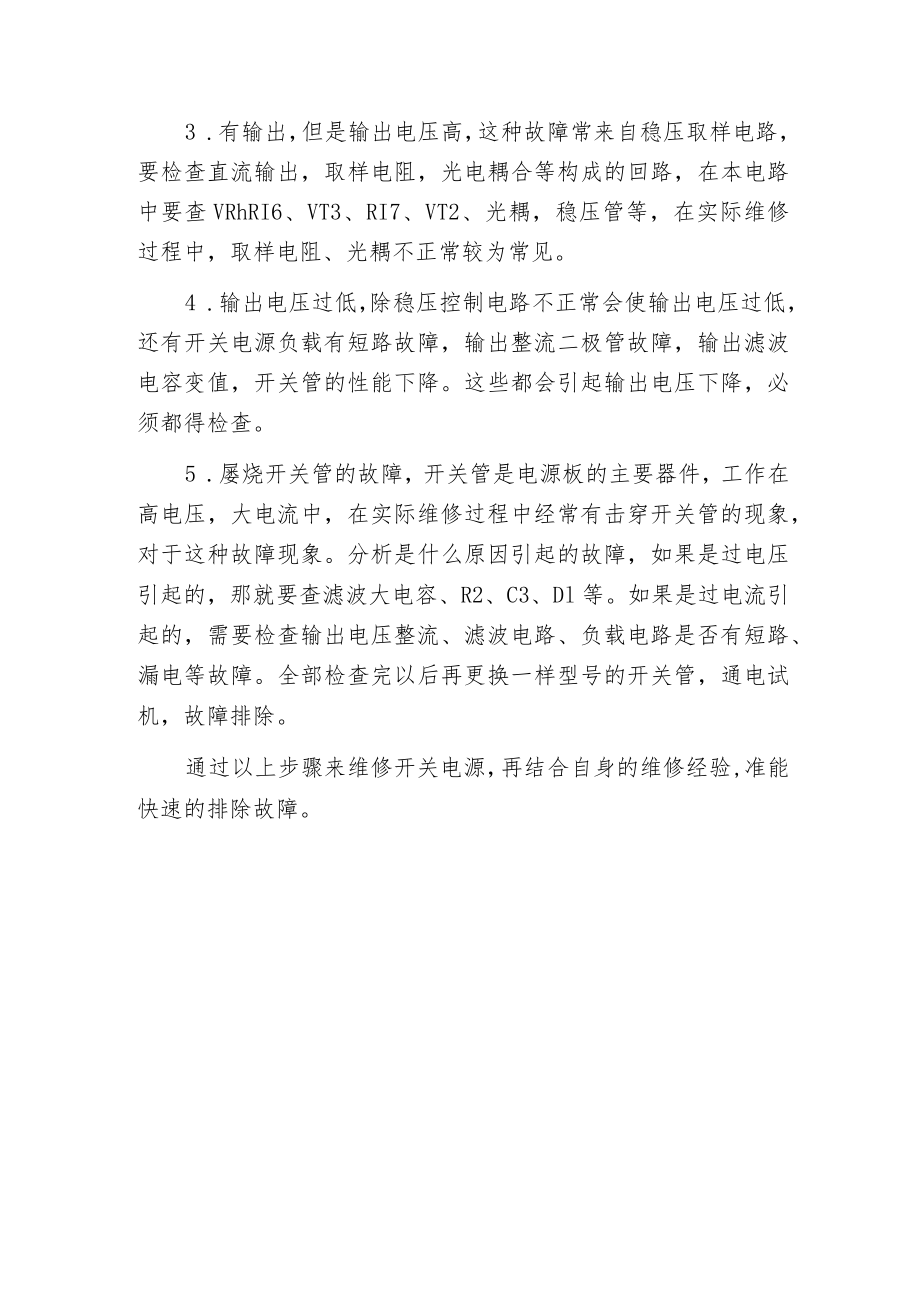

5、直流输出，取样电阻，光电耦合等构成的回路，在本电路中要查VRhRI6、VT3、RI7、VT2、光耦，稳压管等，在实际维修过程中，取样电阻、光耦不正常较为常见。4 .输出电压过低，除稳压控制电路不正常会使输出电压过低，还有开关电源负载有短路故障，输出整流二极管故障，输出滤波电容变值，开关管的性能下降。这些都会引起输出电压下降，必须都得检查。5 .屡烧开关管的故障，开关管是电源板的主要器件，工作在高电压，大电流中，在实际维修过程中经常有击穿开关管的现象，对于这种故障现象。分析是什么原因引起的故障，如果是过电压引起的，那就要查滤波大电容、R2、C3、Dl等。如果是过电流引起的，需要检查输出电压整流、滤波电路、负载电路是否有短路、漏电等故障。全部检查完以后再更换一样型号的开关管，通电试机，故障排除。通过以上步骤来维修开关电源，再结合自身的维修经验,准能快速的排除故障。
