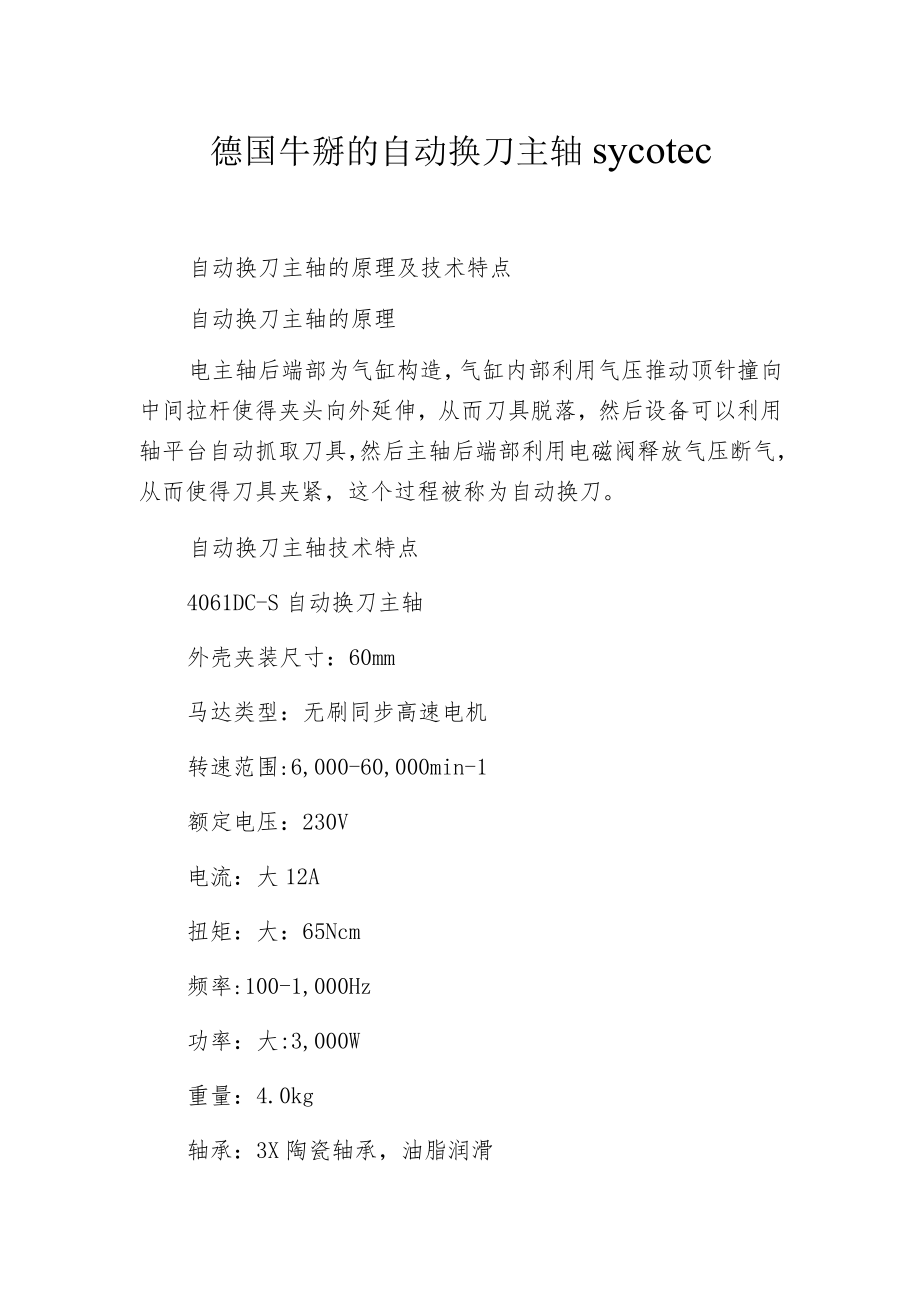

1、德国牛掰的自动换刀主轴sycotec自动换刀主轴的原理及技术特点自动换刀主轴的原理电主轴后端部为气缸构造，气缸内部利用气压推动顶针撞向中间拉杆使得夹头向外延伸，从而刀具脱落，然后设备可以利用轴平台自动抓取刀具，然后主轴后端部利用电磁阀释放气压断气，从而使得刀具夹紧，这个过程被称为自动换刀。自动换刀主轴技术特点4061DC-S自动换刀主轴外壳夹装尺寸：60mm马达类型：无刷同步高速电机转速范围:6,000-60,000min-1额定电压：230V电流：大12A扭矩：大：65Ncm频率:100-1,000Hz功率：大:3,000W重量：4.0kg轴承：3X陶瓷轴承，油脂润滑防护等级：IP54电机保

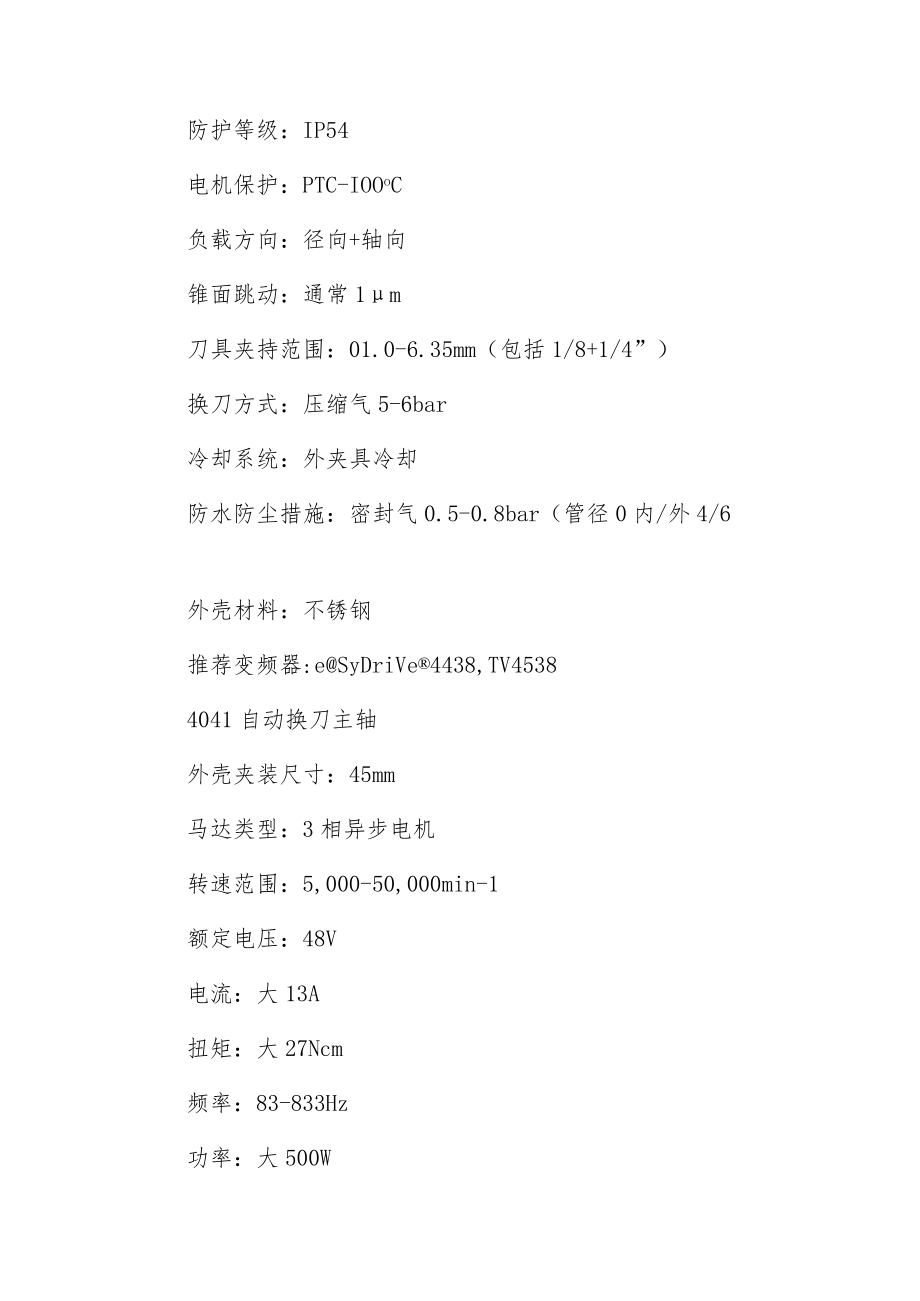

2、护：PTC-IOOoC负载方向：径向+轴向锥面跳动：通常1m刀具夹持范围：01.0-6.35mm（包括1/8+1/4”）换刀方式：压缩气5-6bar冷却系统：外夹具冷却防水防尘措施：密封气0.5-0.8bar（管径0内/外4/6外壳材料：不锈钢推荐变频器:eSyDriVe4438,TV45384041自动换刀主轴外壳夹装尺寸：45mm马达类型：3相异步电机转速范围：5,000-50,000min-1额定电压：48V电流：大13A扭矩：大27Ncm频率：83-833Hz功率：大500W重量：3.5kg轴承：3X陶瓷轴承，油脂润滑防护等级：IP54电机保护：PTC-IOOoC负载方向：径向+轴向锥

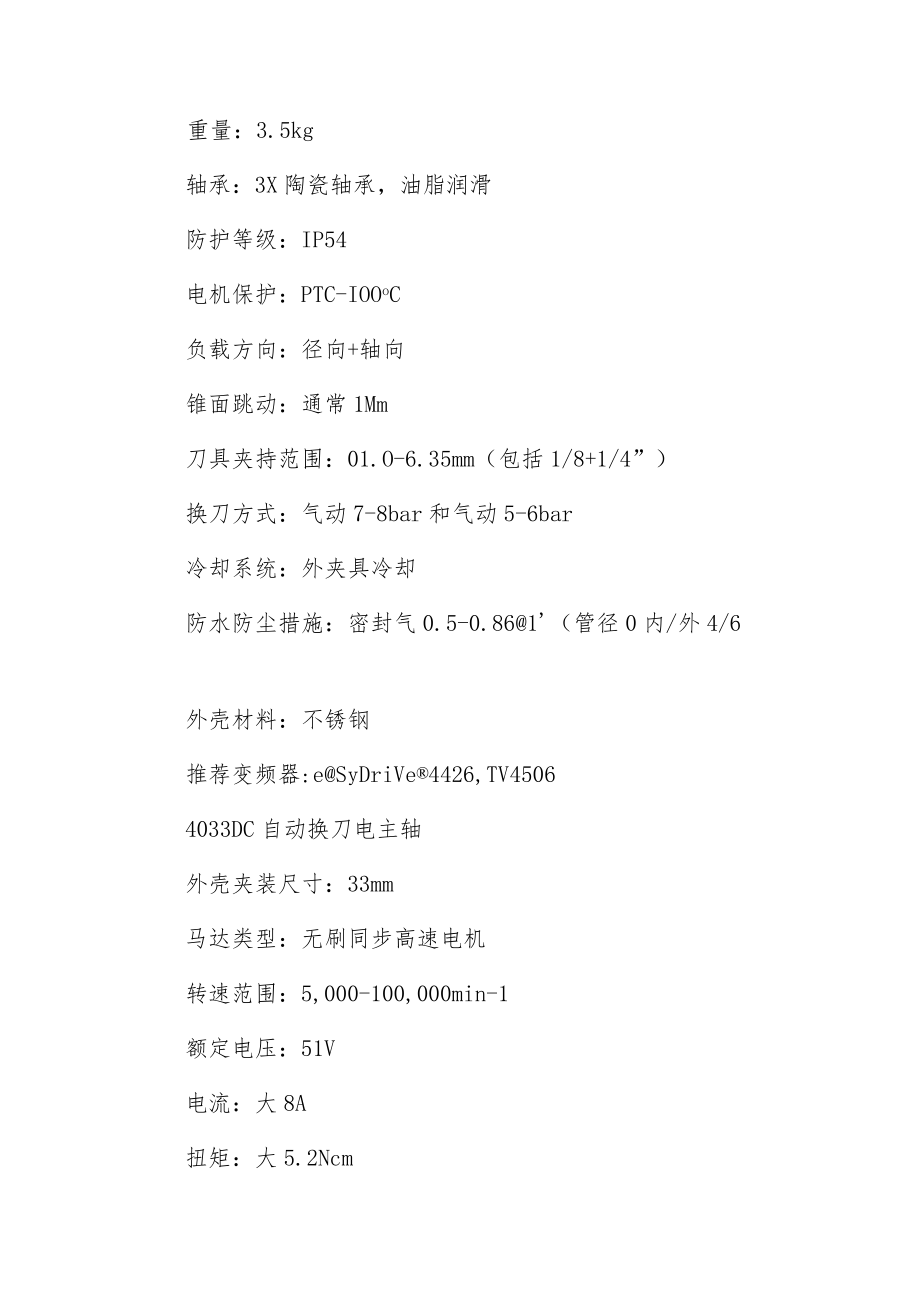

3、面跳动：通常1Mm刀具夹持范围：01.O-6.35mm（包括1/8+1/4”）换刀方式：气动7-8bar和气动5-6bar冷却系统：外夹具冷却防水防尘措施：密封气0.5-0.861（管径0内/外4/6外壳材料：不锈钢推荐变频器:eSyDriVe4426,TV45064033DC自动换刀电主轴外壳夹装尺寸：33mm马达类型：无刷同步高速电机转速范围：5,000-100,000min-1额定电压：51V电流：大8A扭矩：大5.2Ncm频率：83-1,666Hz功率：大.450W重量：1.Okg轴承：3x陶瓷轴承，油脂润滑保护等级：IP55/57（压缩气+密封挡片可作选项）负载方向：轴向1+径向锥面
4、跳动：通常1Mm刀具夹持范围：大4.Omm换刀方式：压缩气5-6bar（管径04mm）冷却系统：外夹具冷却防水防尘措施：压缩气27N1./min（管径外04mm）外壳材料：不锈钢推荐变频器：eSyDriVe4425*,4426,TV4506重要特征：利用6bar压缩气清洁锥面4061DC-T自动换刀主轴电机外壳夹装尺寸：60mm马达类型：无刷同步高速电机转速范围：2,000-25,000min-1额定电压：230V电流：大12A扭矩：大130Ncm频率：33-417Hz功率：大2,800W重量：4.0kg轴承：3X钢球轴承，油脂润滑保护等级：IP54电机保护：PTC-100oC负载方向：轴向+径向锥面跳动：通常1m刀具夹持范围：01.O-6.35mm（包括1/8+1.4,r）换刀方式：压缩气7-8bar（管径0内/外4/6mm）冷却系统：外夹具冷却防水防尘措施：压缩气0.5-0.8bar（管径0内/外4/6mm）外壳材料：不锈钢推荐变频器：eSyDriVe4438,TV4538
