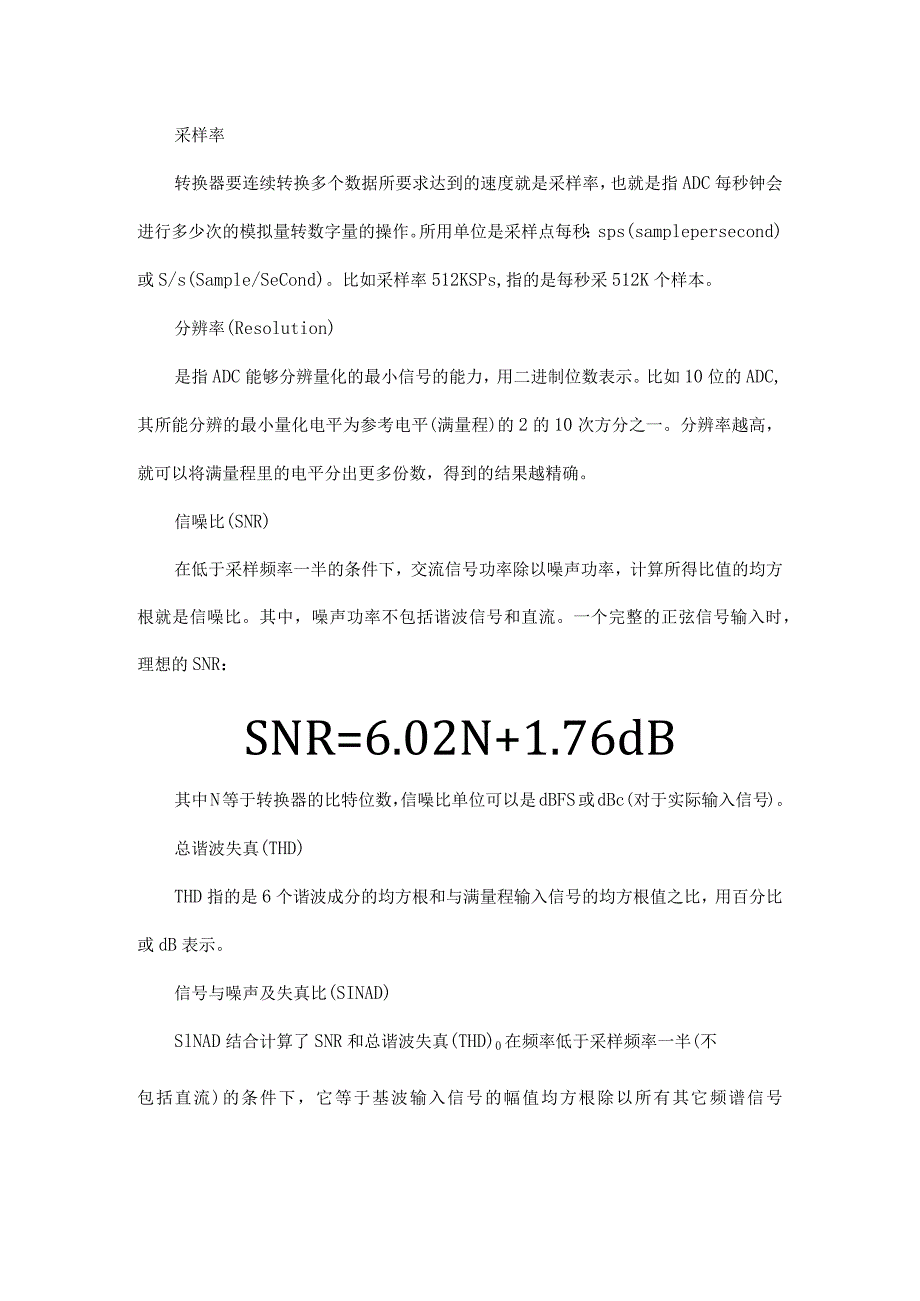

1、采样率转换器要连续转换多个数据所要求达到的速度就是采样率，也就是指ADC每秒钟会进行多少次的模拟量转数字量的操作。所用单位是采样点每秒：sps(samplepersecond)或S/s(Sample/SeCond)。比如采样率512KSPs,指的是每秒采512K个样本。分辨率(Resolution)是指ADC能够分辨量化的最小信号的能力，用二进制位数表示。比如10位的ADC,其所能分辨的最小量化电平为参考电平(满量程)的2的10次方分之一。分辨率越高，就可以将满量程里的电平分出更多份数，得到的结果越精确。信噪比(SNR)在低于采样频率一半的条件下，交流信号功率除以噪声功率，计算所得比值的均方根

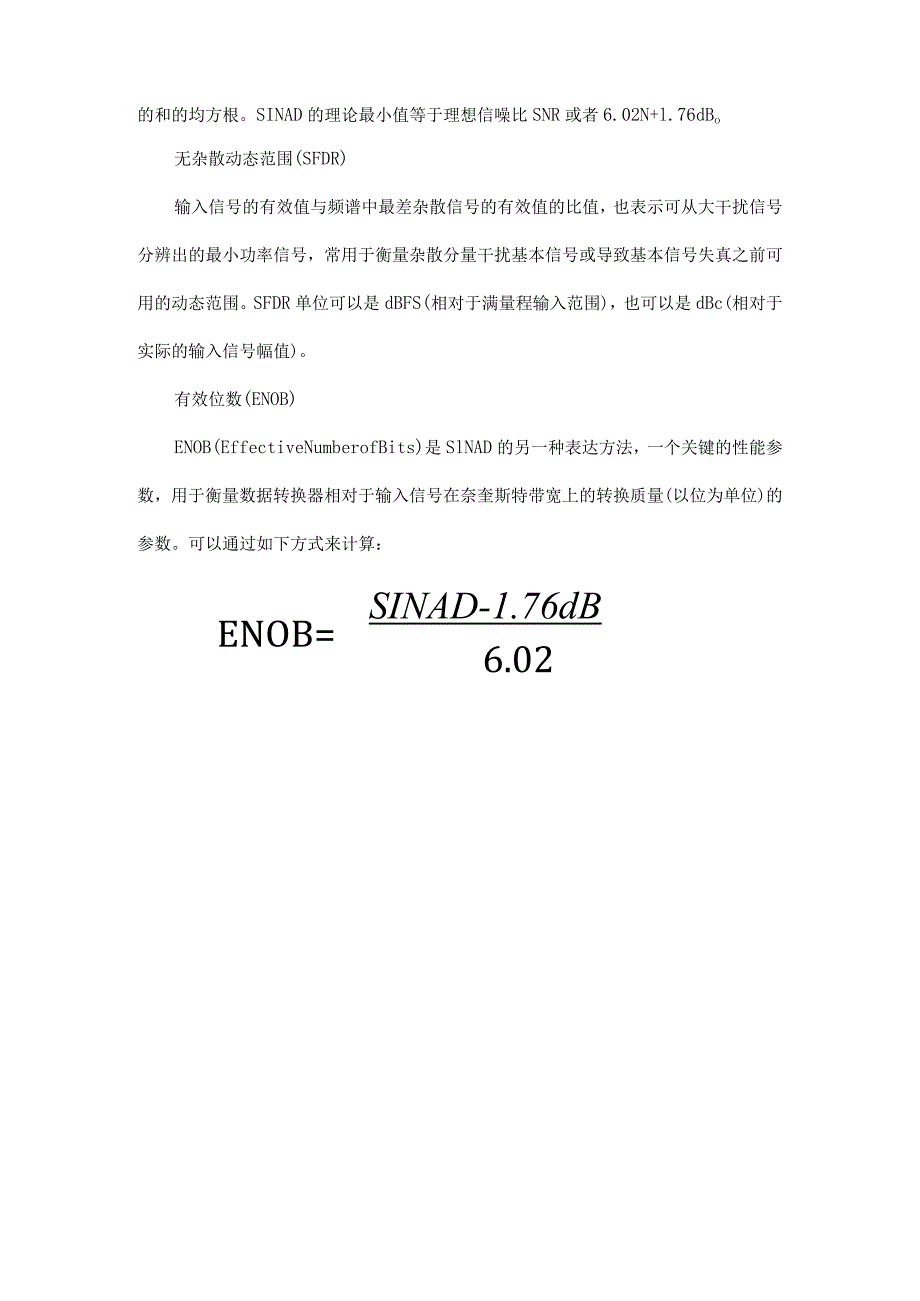

2、就是信噪比。其中，噪声功率不包括谐波信号和直流。一个完整的正弦信号输入时，理想的SNR：SNR=6.02N+1.76dB其中N等于转换器的比特位数，信噪比单位可以是dBFS或dBc(对于实际输入信号)。总谐波失真(THD)THD指的是6个谐波成分的均方根和与满量程输入信号的均方根值之比，用百分比或dB表示。信号与噪声及失真比(SINAD)SlNAD结合计算了SNR和总谐波失真(THD)0在频率低于采样频率一半(不包括直流)的条件下，它等于基波输入信号的幅值均方根除以所有其它频谱信号的和的均方根。SINAD的理论最小值等于理想信噪比SNR或者6.02N+l.76dBo无杂散动态范围(SFDR)输入信号的有效值与频谱中最差杂散信号的有效值的比值，也表示可从大干扰信号分辨出的最小功率信号，常用于衡量杂散分量干扰基本信号或导致基本信号失真之前可用的动态范围。SFDR单位可以是dBFS(相对于满量程输入范围)，也可以是dBc(相对于实际的输入信号幅值)。有效位数(ENOB)ENOB(EffectiveNumberofBits)是SlNAD的另一种表达方法，一个关键的性能参数，用于衡量数据转换器相对于输入信号在奈奎斯特带宽上的转换质量(以位为单位)的参数。可以通过如下方式来计算：ENOB=SINAD-1.76dB6.02
