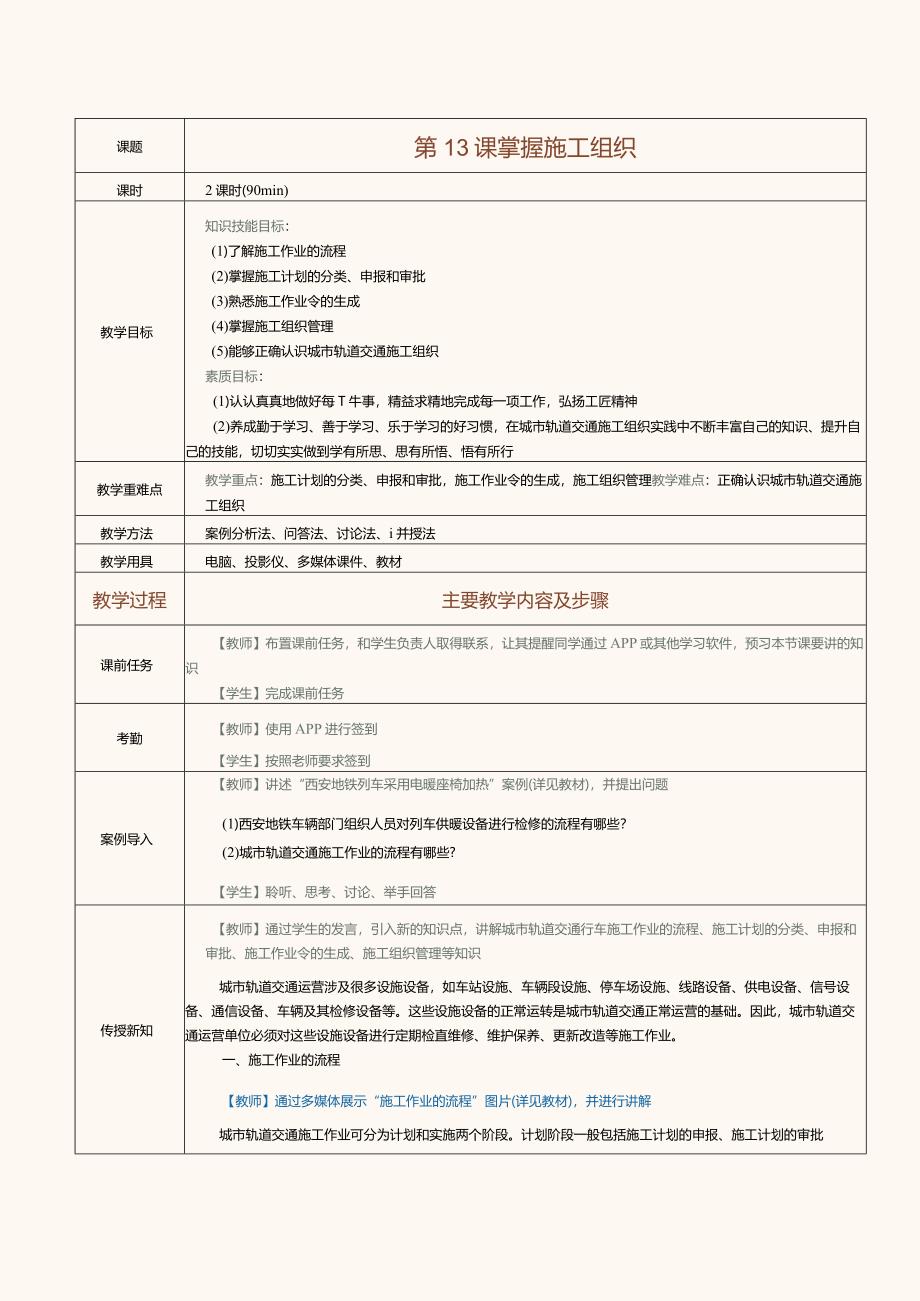

1、课题第13课掌握施工组织课时2课时(90min)教学目标知识技能目标：(1)了解施工作业的流程(2)掌握施工计划的分类、申报和审批(3)熟悉施工作业令的生成(4)掌握施工组织管理(5)能够正确认识城市轨道交通施工组织素质目标：(1)认认真真地做好每T牛事，精益求精地完成每一项工作，弘扬工匠精神(2)养成勤于学习、善于学习、乐于学习的好习惯，在城市轨道交通施工组织实践中不断丰富自己的知识、提升自己的技能，切切实实做到学有所思、思有所悟、悟有所行教学重难点教学重点：施工计划的分类、申报和审批，施工作业令的生成，施工组织管理教学难点：正确认识城市轨道交通施工组织教学方法案例分析法、问答法、讨论法、i
2、并授法教学用具电脑、投影仪、多媒体课件、教材教学过程主要教学内容及步骤课前任务【教师】布置课前任务，和学生负责人取得联系，让其提醒同学通过APP或其他学习软件，预习本节课要讲的知识【学生】完成课前任务考勤【教师】使用APP进行签到【学生】按照老师要求签到案例导入【教师】讲述“西安地铁列车采用电暖座椅加热”案例(详见教材)，并提出问题(1)西安地铁车辆部门组织人员对列车供暖设备进行检修的流程有哪些？(2)城市轨道交通施工作业的流程有哪些?【学生】聆听、思考、讨论、举手回答传授新知【教师】通过学生的发言，引入新的知识点，讲解城市轨道交通行车施工作业的流程、施工计划的分类、申报和审批、施工作业令的生
3、成、施工组织管理等知识城市轨道交通运营涉及很多设施设备，如车站设施、车辆段设施、停车场设施、线路设备、供电设备、信号设备、通信设备、车辆及其检修设备等。这些设施设备的正常运转是城市轨道交通正常运营的基础。因此，城市轨道交通运营单位必须对这些设施设备进行定期检直维修、维护保养、更新改造等施工作业。一、施工作业的流程【教师】通过多媒体展示“施工作业的流程”图片(详见教材)，并进行讲解城市轨道交通施工作业可分为计划和实施两个阶段。计划阶段一般包括施工计划的申报、施工计划的审批和施工作业令的生成等，实施阶段一般包括请点、作业、销点等.二、施工计划的分类施工计划是指对各类设施设备维修、检互调试，人员培训
4、，场景演练等活动，进行统一管理、科学安排后形成的施工作业方案。按不同的标准分类，施工计划可以分为不同的类型。(一)按计划时间分类按计划时间分类，施工计划可以分为周计划、日补充计划和临秘MI参计划等。【教师】随机邀请学生回答以下问题：你认为施工计划按时间可以分为哪些类型?【学生】聆听、思考、回答【教师】总结学生的回答1.周i+J周计划是指以一周为周期编制的施工计划。在每周规定的时间内，城市轨道交通施工部门应根据所负责的设施设备的状态提交下一周施工计划的申请。在城市轨道交通中，需要提交周计划申请的情况一般包括以下几种：(I)在正线调试列车的作业。(2)需要对影响行车安全的设施设备进行检查、维修的作
5、业，如对供电设备、信号设备、通信设备等设备进行检查、维修的作业，对站台屏蔽门进行检查、维修、清洗、保养的作业。(3)需要进入正线及辅助线进行检直、维修、清洗、消杀的作业。【教师】通过多媒体展示“调整接触网地线的作业”图片(详见教材),并进行由解(4)需要接触网停电检杳、维修的作业，如调整接触网地线的作业。(5)需要进入车辆段行车线路、车辆段变电所进行检杳、维修的作业。(6)不进入轨道线路，但需要其他部门配合的作业。(7)不进入轨道线路，但需要进入车站各设备房进行检杳、维修的作业。2 .日补充计划日补充计划是指根据周计划及城市轨道交通主菅业务部门提交的施工计划申请编制的施工计划。日补充计划包括在
6、周计划中未列入的、需要进行补充的计划，周计划中需调整变更的计划，周计划中日作业项目的变更计划等。3 .临时卜修计划临时修计划是指在城市轨道交通运营过程中，因设施设备突发故障需要临时抢修或在临时抢修后需要在非运营期间继续对其进彳诞修的施工计划。临时附彖计划包括运营期间的临时相参计划和非运营期间的临时补修i+M(二)按施工范围分类按施工范围分类，施工计划可以分为以下几类。1.影响正线、辅助线行车的施工计划该施工计划是指对在正线、辅助线范围内的行车设施设备进行维修、保养、更换等作业的计即该施工计划涉及城市轨道交通行车安全，一般只能在城市轨道交通运营结束和接触网全部停电后实施。在实施该计划前必须得到行

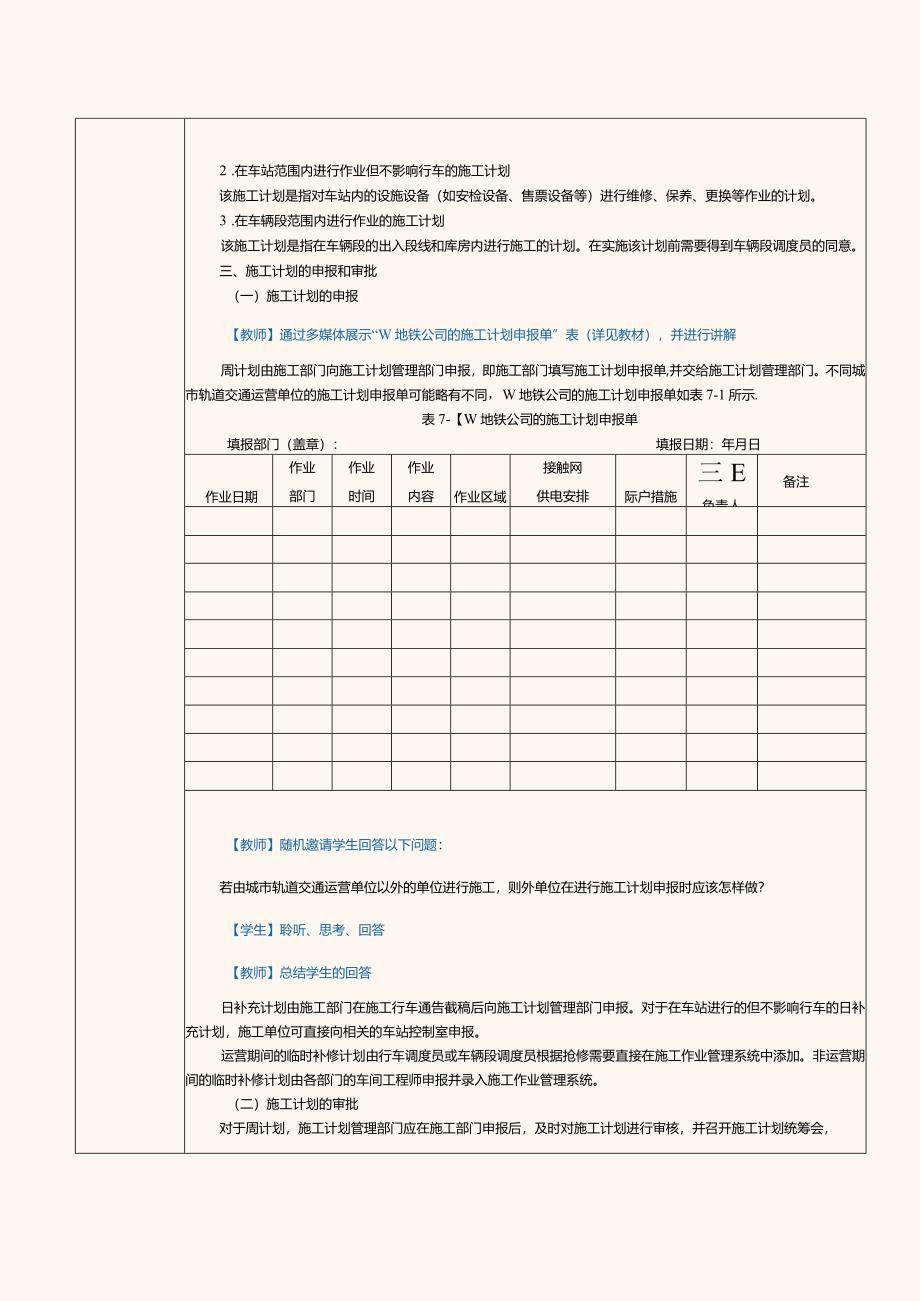

7、车调度员的同意。2 .在车站范围内进行作业但不影响行车的施工计划该施工计划是指对车站内的设施设备（如安检设备、售票设备等）进行维修、保养、更换等作业的计划。3 .在车辆段范围内进行作业的施工计划该施工计划是指在车辆段的出入段线和库房内进行施工的计划。在实施该计划前需要得到车辆段调度员的同意。三、施工计划的申报和审批（一）施工计划的申报【教师】通过多媒体展示“W地铁公司的施工计划申报单”表（详见教材），并进行讲解周计划由施工部门向施工计划管理部门申报，即施工部门填写施工计划申报单,并交给施工计划菅理部门。不同城市轨道交通运营单位的施工计划申报单可能略有不同，W地铁公司的施工计划申报单如表7-1所
8、示.表7-【W地铁公司的施工计划申报单填报部门（盖章）：填报日期：年月日作业日期作业部门作业时间作业内容作业区域接触网供电安排际户措施三E负责人备注【教师】随机邀请学生回答以下问题：若由城市轨道交通运营单位以外的单位进行施工，则外单位在进行施工计划申报时应该怎样做？【学生】聆听、思考、回答【教师】总结学生的回答日补充计划由施工部门在施工行车通告截稿后向施工计划管理部门申报。对于在车站进行的但不影响行车的日补充计划，施工单位可直接向相关的车站控制室申报。运营期间的临时补修计划由行车调度员或车辆段调度员根据抢修需要直接在施工作业管理系统中添加。非运营期间的临时补修计划由各部门的车间工程师申报并录入
9、施工作业管理系统。（二）施工计划的审批对于周计划，施工计划管理部门应在施工部门申报后，及时对施工计划进行审核，并召开施工计划统筹会，对互相冲突的施工计划进行调整、修改。对于日补充计划,施工计划管理部门对照周计划进行审批，以免施工计划产生冲突.对于施工部门直接向车站控制室申报的日补充计划，车站值班员在进行登记后予以审批。对于施工部门在城市轨道交通运营期间申报的临时柑缪计划，若设施设备发生故障影响运营秩序，行车调度员应按照“先通后复”的原则视情况安排施工作业；对于施工部门在城市轨道交通非运营期间申报的临时补修计划，行车调度员或车辆段调度员应及时审批。临时未HW计划适用于紧急抢修情况，不受周计划和日
10、补充计划的限制，相关部门应优先处理临mM修计划。施工计划审批完成后，施工计划管理部门将最终的施工计划编制成施工行车通告下发给各部门。各部门根据施工计划组织相应的施工作业。【课堂小案例】组织学生自主阅读“W地铁公司的施工行车通告”【学生】阅读、思考【教师】总结课堂小案例核心思想与设置目的四、施工作业令的生成【教师】通过多媒体展示“施工作业令“表(详见教材)，并进行讲解施工作业令是施工部门在城市轨道交通运营单位管辖范围内进行施工作业的凭证，一般由城市轨道交通生产调度部门签发。施工作业令是根据施工计划生成的,每一份施工计划必须有一份对应的施工作业令。【教师】随机邀请学生回答以下问题：主站和辅站各指什
11、么？【学生】聆听、思考、回答【教师】总结学生的回答施工作业令一经签发，如无特殊情况(如临时抢修、调试等)不得更改或取消。如因特殊情况必须取消施工作业令，施工部门应在施工作业令规定的施工作业开始时间前3h内向维修调度员提出申请，得到批准后方可取消，并由维修调度员将调整情况向相关部门通报。五、施工组织管理为了更好地开展施工作业，保证施工作业不影响城市轨道交通的正常运营，不影响施工人员的人身安全，城市轨道交通运营单位必须加强施工组织管理。(一)施工作业时间规定城市轨道交通施工作业时间的规定一般如下：(1)除抢险救援外，在城市轨道交通运营期间，原则上不进行影响行车的施工作业。影响行车的施工作业必须在城
12、市轨道交通运营结束，且最后一班运营列车离开作业区域后，方可开始.其他不影响行车的施工作业可在运营时间段内进行.(2)影响行车的施工作业必须在城市轨道交通运营开始前结束，并需要预留一定的时间让行车和设备操作人员进行运营前的检查。对于其他不影响行车的施工作业，可根据检查、维修等的效果决定是否继续进行。(3)在非运营期间，施工作业需延长作业时间的，原则上不应影响城市轨道交通的次日运营。(4)在非运营期间，城市轨道交通运营单位每天为进行运营线路设施设备施工作业预留的时间不宜少于4h(二)施工请点和销点施工请点是指在开展施工作业前，施工负责人到相关部门(如车站控制室、信号楼)办理施工作业开始的登记手续。
13、只有在完成施工请点并获得批准后，施工人员才能在相应区域开展施工作业。施工销点是指在施工作业结束，施工负责人清点人数、出清线路、撤除防护措施后，到相关部门办理施工作业结束的登记手续。1.施工清点在施工作业开始前，施工负责人应到相关部门进行清点，一般要求如下：(1)对于影响正线、辅助线行车的施工作业，施工负责人应在规定时间内持施工作业令到车站进行清点；车站值班员对施工作业令、施工负责人的身份等进行审核，确认无误后向行车调度员请点；行车调度员确认符合条件后批准施工作业；车站值班员向施工负责人传达允许开展施工作业的命令。若施工作业涉及多个作业点，辅站施工负责人应在规定时间内到辅站进行请点；辅站值班员向
14、主站值班员核实施工作业事项；主站值班员接到行车调度员允许施工作业的命令后，向主站施工负责人及辅站值班员传达命令；辅站值班员准许辅站施工负责人开展施工作业。(2)对于在车站范围内进行但不影响行车的施工作业，施工负责人应提前到相关车站进行请点；车站值班员根据需要向电力调度员或环控调度员请点，或者直接允许施工负责人开展施工作业。(3)对于在车辆段范围内进行的施工作业，施工负责人到车辆段进行清点，经车辆段调度员同意后，方可开展施工作业.2.施工销点在施工作业完成后，施工负责人应到相关部门进行销点，一般要求如下：(1)对于影响正线、辅助线行车的施工作业，施工负责人确认施工区域出清后，到车站进行销点；车站
