1、今天分析一个经典的单片机供电电路，电路的原理图如下图所示：开关电路简化后的电路在电路上电之前。开关TES断开，单片机也没有通过VCC加电。此时，T1的基极通过R9(100k)接地，处于截止状态。T3的基级电阻R7所连接的Test,T1都处于截止状态,所以T3也处于截止状态。电源+9V被T3隔离，没有加载稳压芯片IC2上平。RlO+1B展京二Ubai叫一n-Ir,.21.EOI，!上1C2WXI-INOUlTlf,占J_C5GED_财)Jc2p,1lgTOU=lnC6-l()n-POn叫一IC2的输出VCC保持低电ATMFG4二1二V-,GND电路关闭状态按动按钮TEST启动电路，T3的基极通过

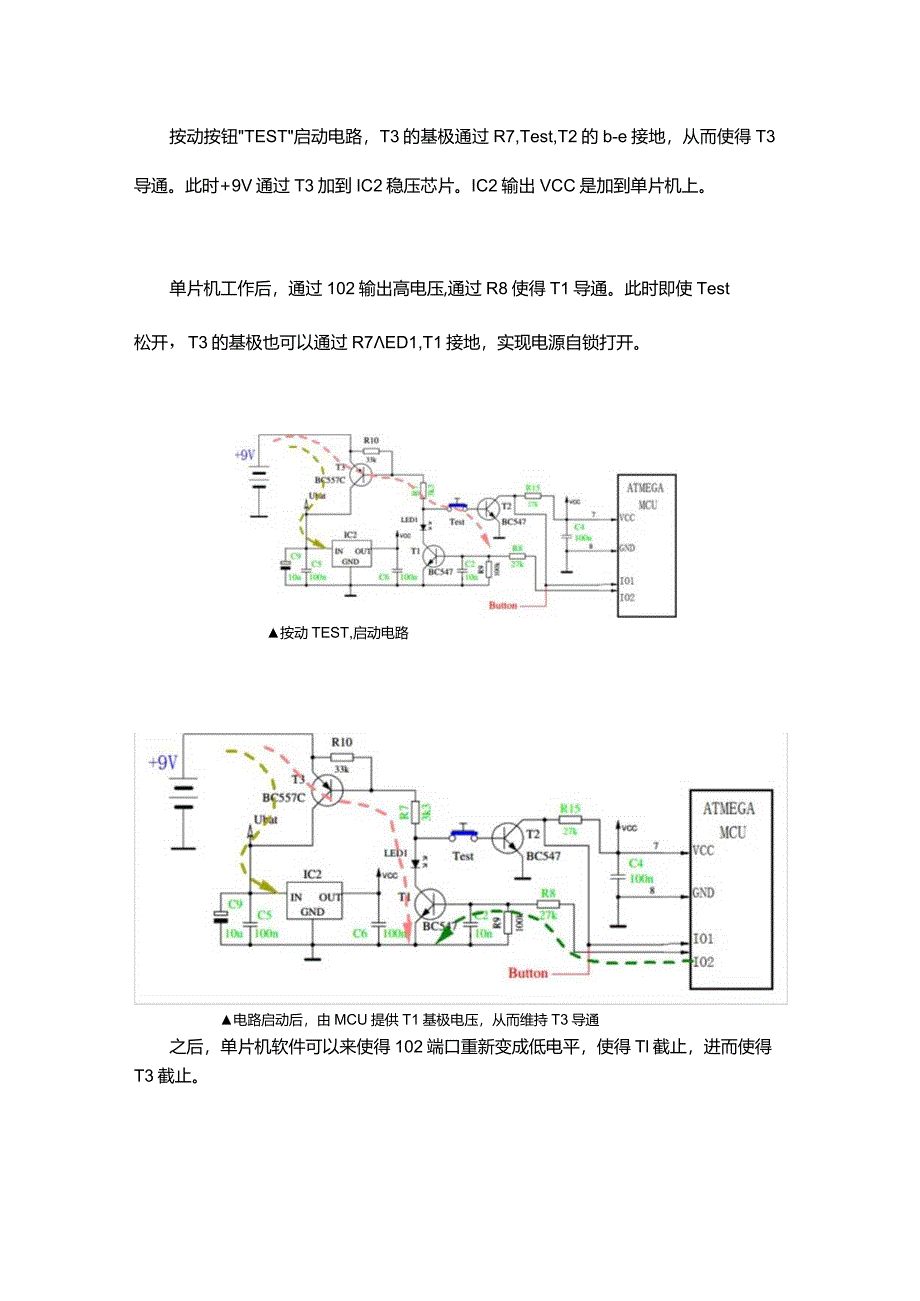

2、R7,Test,T2的b-e接地，从而使得T3导通。此时+9V通过T3加到IC2稳压芯片。IC2输出VCC是加到单片机上。单片机工作后，通过102输出高电压,通过R8使得T1导通。此时即使Test松开，T3的基极也可以通过R7ED1,T1接地，实现电源自锁打开。按动TEST,启动电路电路启动后，由MCU提供T1基极电压，从而维持T3导通之后，单片机软件可以来使得102端口重新变成低电平，使得Tl截止，进而使得T3截止。可以根据101端口，读取T2的开关状态，进而判断用户是否按动功能键。判断用户按动Test之后，等到用户释放Test之后,便可以将102置低电平。也可以根据软件功能，实现自动延迟掉电，进而减少对供电电源的消耗。
