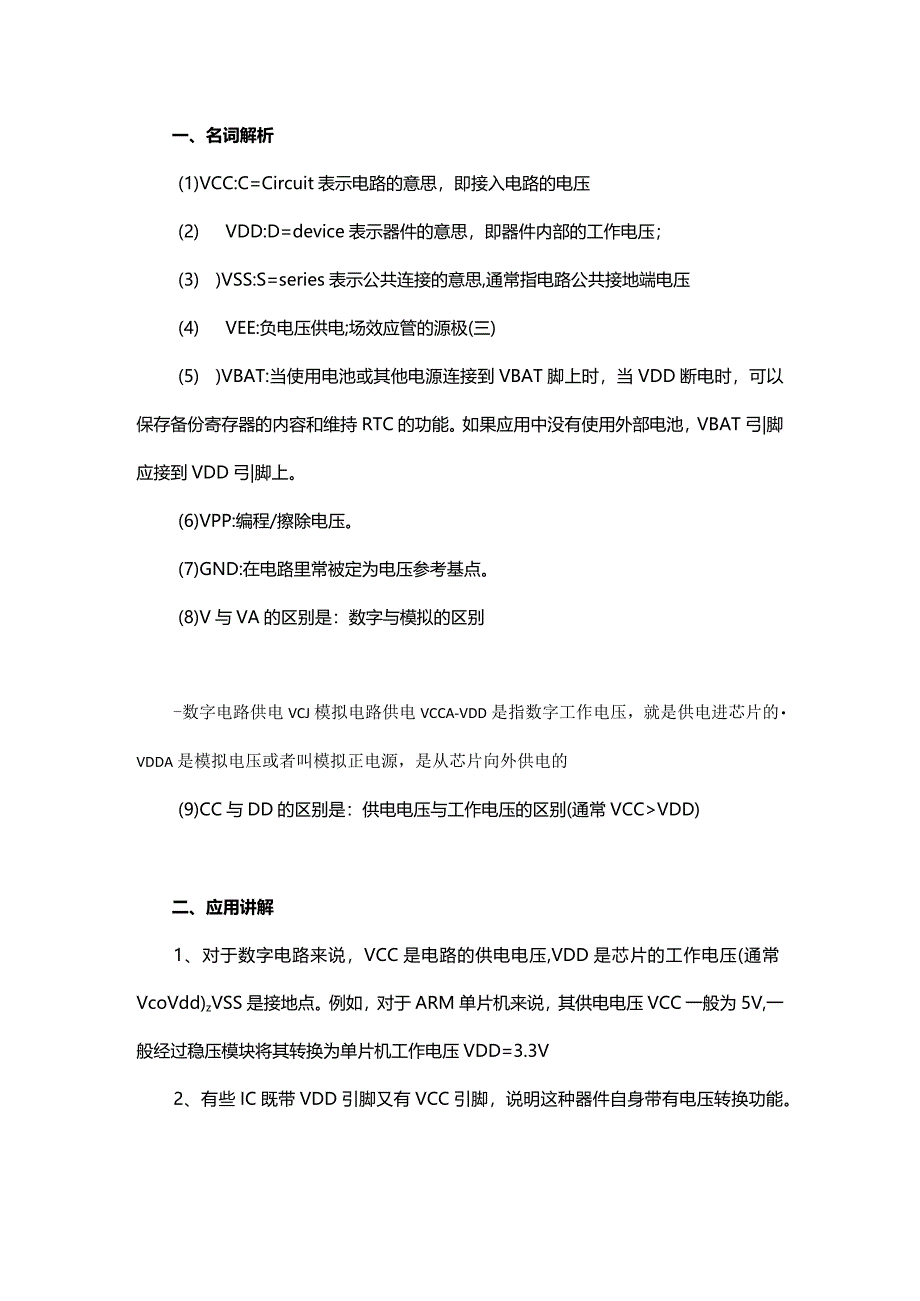

1、一、名词解析(1)VCC:C=Circuit表示电路的意思，即接入电路的电压(2) VDD:D=device表示器件的意思，即器件内部的工作电压；(3) )VSS:S=series表示公共连接的意思,通常指电路公共接地端电压(4) VEE:负电压供电;场效应管的源极(三)(5) )VBAT:当使用电池或其他电源连接到VBAT脚上时，当VDD断电时，可以保存备份寄存器的内容和维持RTC的功能。如果应用中没有使用外部电池，VBAT弓|脚应接到VDD弓|脚上。(6)VPP:编程/擦除电压。(7)GND:在电路里常被定为电压参考基点。(8)V与VA的区别是：数字与模拟的区别-数字电路供电VCJ模拟电路

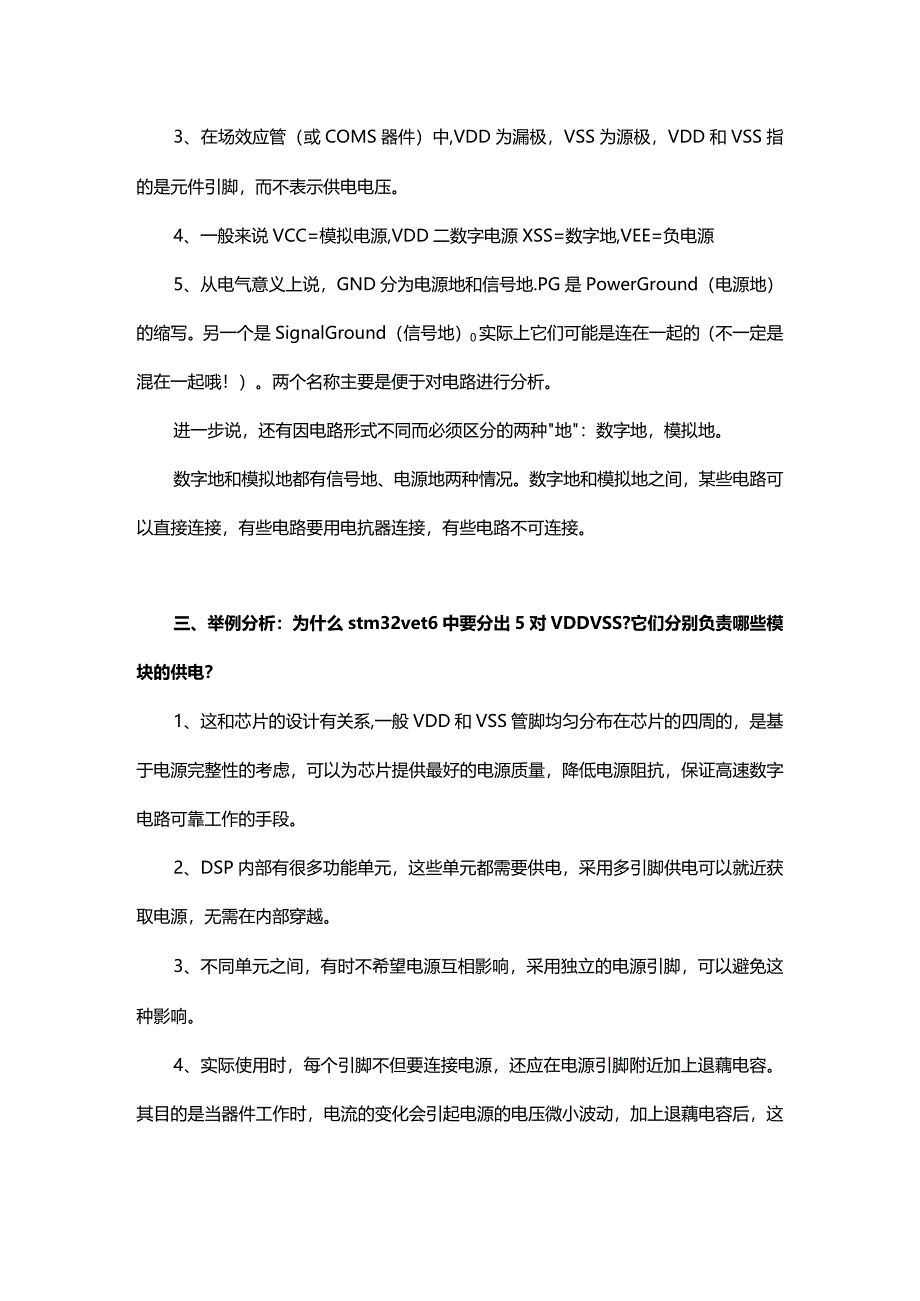

2、供电VCCA-VDD是指数字工作电压，就是供电进芯片的VDDA是模拟电压或者叫模拟正电源，是从芯片向外供电的(9)CC与DD的区别是：供电电压与工作电压的区别(通常VCCVDD)二、应用讲解1、对于数字电路来说，VCC是电路的供电电压,VDD是芯片的工作电压(通常VcoVdd)zVSS是接地点。例如，对于ARM单片机来说，其供电电压VCC一般为5V,一般经过稳压模块将其转换为单片机工作电压VDD=3.3V2、有些IC既带VDD引脚又有VCC引脚，说明这种器件自身带有电压转换功能。3、在场效应管（或COMS器件）中,VDD为漏极，VSS为源极，VDD和VSS指的是元件引脚，而不表示供电电压。4、
3、一般来说VCC=模拟电源,VDD二数字电源XSS=数字地,VEE=负电源5、从电气意义上说，GND分为电源地和信号地.PG是PowerGround（电源地）的缩写。另一个是SignalGround（信号地）0实际上它们可能是连在一起的（不一定是混在一起哦！）。两个名称主要是便于对电路进行分析。进一步说，还有因电路形式不同而必须区分的两种地：数字地，模拟地。数字地和模拟地都有信号地、电源地两种情况。数字地和模拟地之间，某些电路可以直接连接，有些电路要用电抗器连接，有些电路不可连接。三、举例分析：为什么stm32vet6中要分出5对VDDVSS?它们分别负责哪些模块的供电？1、这和芯片的设计有关系,一般VDD和VSS管脚均匀分布在芯片的四周的，是基于电源完整性的考虑，可以为芯片提供最好的电源质量，降低电源阻抗，保证高速数字电路可靠工作的手段。2、DSP内部有很多功能单元，这些单元都需要供电，采用多引脚供电可以就近获取电源，无需在内部穿越。3、不同单元之间，有时不希望电源互相影响，采用独立的电源引脚，可以避免这种影响。4、实际使用时，每个引脚不但要连接电源，还应在电源引脚附近加上退藕电容。其目的是当器件工作时，电流的变化会引起电源的电压微小波动，加上退藕电容后，这种波动就不容易传递到另外的电源引脚。
