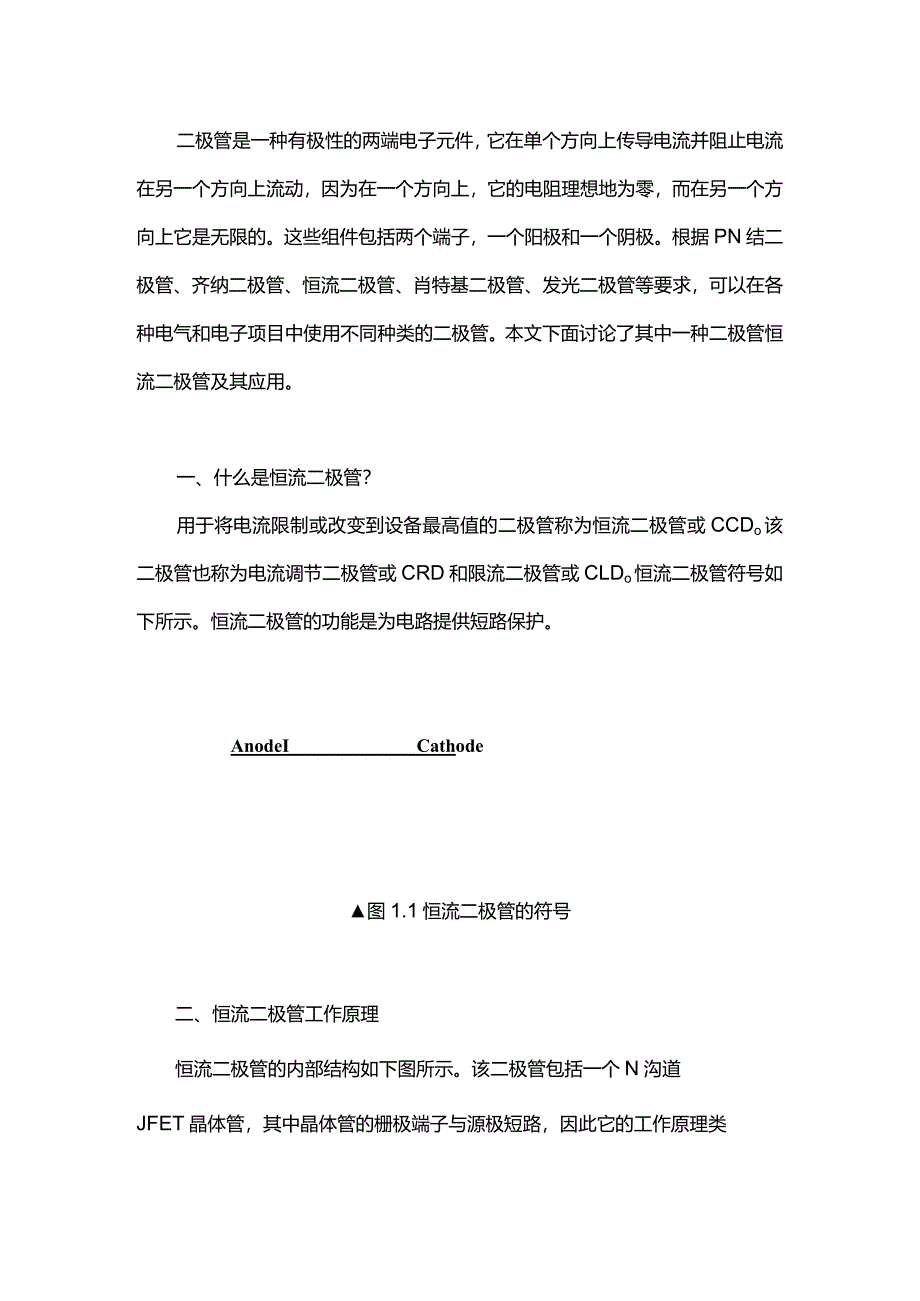

1、二极管是一种有极性的两端电子元件，它在单个方向上传导电流并阻止电流在另一个方向上流动，因为在一个方向上，它的电阻理想地为零，而在另一个方向上它是无限的。这些组件包括两个端子，一个阳极和一个阴极。根据PN结二极管、齐纳二极管、恒流二极管、肖特基二极管、发光二极管等要求，可以在各种电气和电子项目中使用不同种类的二极管。本文下面讨论了其中一种二极管恒流二极管及其应用。一、什么是恒流二极管？用于将电流限制或改变到设备最高值的二极管称为恒流二极管或CCDo该二极管也称为电流调节二极管或CRD和限流二极管或CLDo恒流二极管符号如下所示。恒流二极管的功能是为电路提供短路保护。AnodeICathode图1

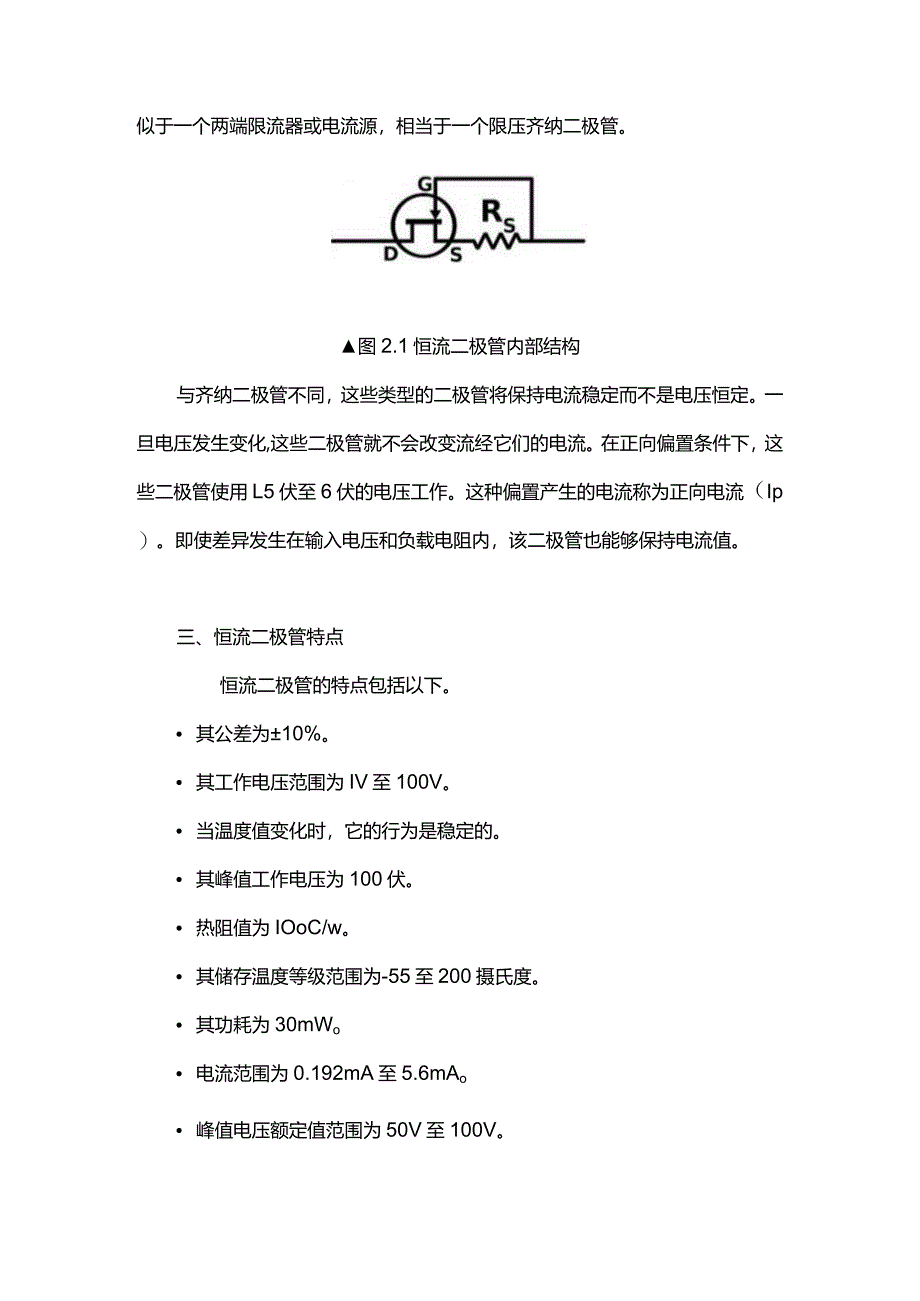

2、.1恒流二极管的符号二、恒流二极管工作原理恒流二极管的内部结构如下图所示。该二极管包括一个N沟道JFET晶体管，其中晶体管的栅极端子与源极短路，因此它的工作原理类似于一个两端限流器或电流源，相当于一个限压齐纳二极管。图2.1恒流二极管内部结构与齐纳二极管不同，这些类型的二极管将保持电流稳定而不是电压恒定。一旦电压发生变化,这些二极管就不会改变流经它们的电流。在正向偏置条件下，这些二极管使用L5伏至6伏的电压工作。这种偏置产生的电流称为正向电流（Ip）。即使差异发生在输入电压和负载电阻内，该二极管也能够保持电流值。三、恒流二极管特点恒流二极管的特点包括以下。 其公差为10%。 其工作电压范围为I

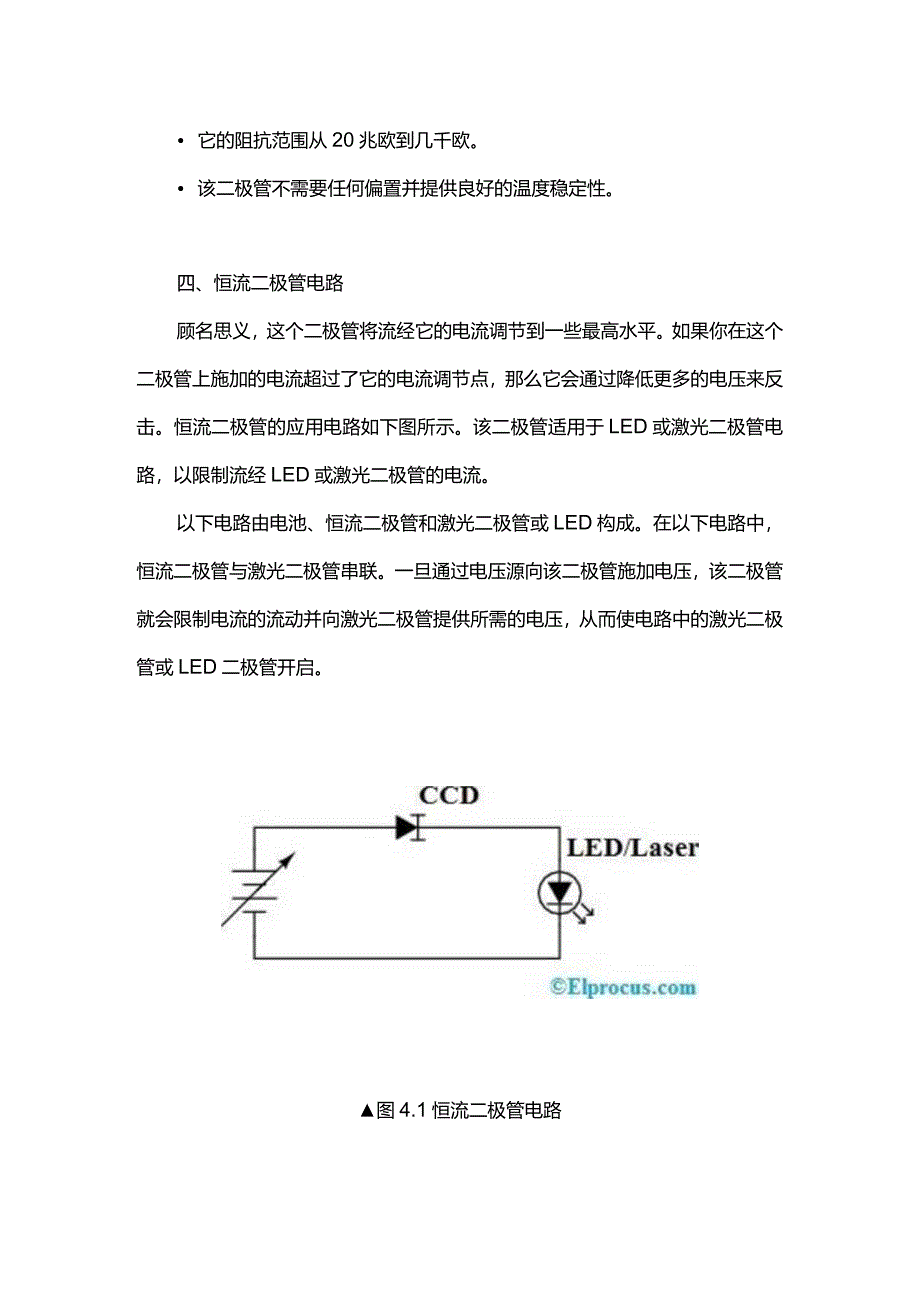

3、V至100V。 当温度值变化时，它的行为是稳定的。 其峰值工作电压为100伏。 热阻值为IOoC/w。 其储存温度等级范围为-55至200摄氏度。 其功耗为30mWo 电流范围为0.192mA至5.6mAo 峰值电压额定值范围为50V至100V。 它的阻抗范围从20兆欧到几千欧。 该二极管不需要任何偏置并提供良好的温度稳定性。四、恒流二极管电路顾名思义，这个二极管将流经它的电流调节到一些最高水平。如果你在这个二极管上施加的电流超过了它的电流调节点，那么它会通过降低更多的电压来反击。恒流二极管的应用电路如下图所示。该二极管适用于LED或激光二极管电路，以限制流经LED或激光二极管的电流。以下电路
4、由电池、恒流二极管和激光二极管或LED构成。在以下电路中，恒流二极管与激光二极管串联。一旦通过电压源向该二极管施加电压，该二极管就会限制电流的流动并向激光二极管提供所需的电压，从而使电路中的激光二极管或LED二极管开启。图4.1恒流二极管电路五、恒流二极管特性恒流二极管的特性包括以下：Vak. anodecalxic vhaee (V)图5.1恒流二极管电气特性 上述恒流二极管特性曲线分为不同区域。 在上图中，曲线的右侧部分在正向偏置条件下运行。因此，正向电流值对于OV至6V范围内的电压是稳定的。 在这里，该电流称为调节器电流,用Ip表示。例如，1N5283至1N5314系列二极管的稳压器电流
5、值范围为22OmA至4.7mAo 这些二极管用于并联组合以获得大电流值。 与其他二极管相比，该二极管在反向偏置条件下工作。在正向偏置中，二极管的调节过程将从VL（限制电压）开始到POV（峰值工作电压）。 从上面的曲线我们可以观察到Vk和POV两点之间的电流是稳定的。 对于IP和ZT电压，VT是测试电压。 对于1N5283到1N5314二极管，像ZT这样的阻抗值范围从235K到25Mo六、恒流二极管优缺点1、优点 不需要任何额外的电压源。 这个电路很容易设计。 即使有电压波动，这些二极管也能保持稳定的电流流动。 尺寸小，重量轻。 二极管在低压下连续工作，并为高压谐波提供安全性。2、缺点 这些二极
6、管在正向偏置条件下工作。 这些二极管对高温很敏感。 它提供了较差的响应。 在高频下，噪音水平很高。七、恒流二极管用途恒流二极管或限流二极管的应用包括以下内容： 限流二极管用于不同的电路，如电池充电器、定时和波形发生器电路。 这些二极管也可以用作恒流源，主要用于驱动LEDo 这些二极管取代了电话连接设备中的保持线圈。 这些二极管适用于使用大长度LED灯串的电路和灯泡等电压可变源。 稳压二极管与稳压二极管限压一样主要用于调节电流。 这些二极管用于为固态继电器提供输入。 它用于保护电路免受过压。总结：因此，这完全是关于恒流二极管及其应用程序的概述。这是一种将电流限制或调节到最大值的电子设备。所以这是电路中非常重要的二极管，因为它可以防止短路或有害影响。
