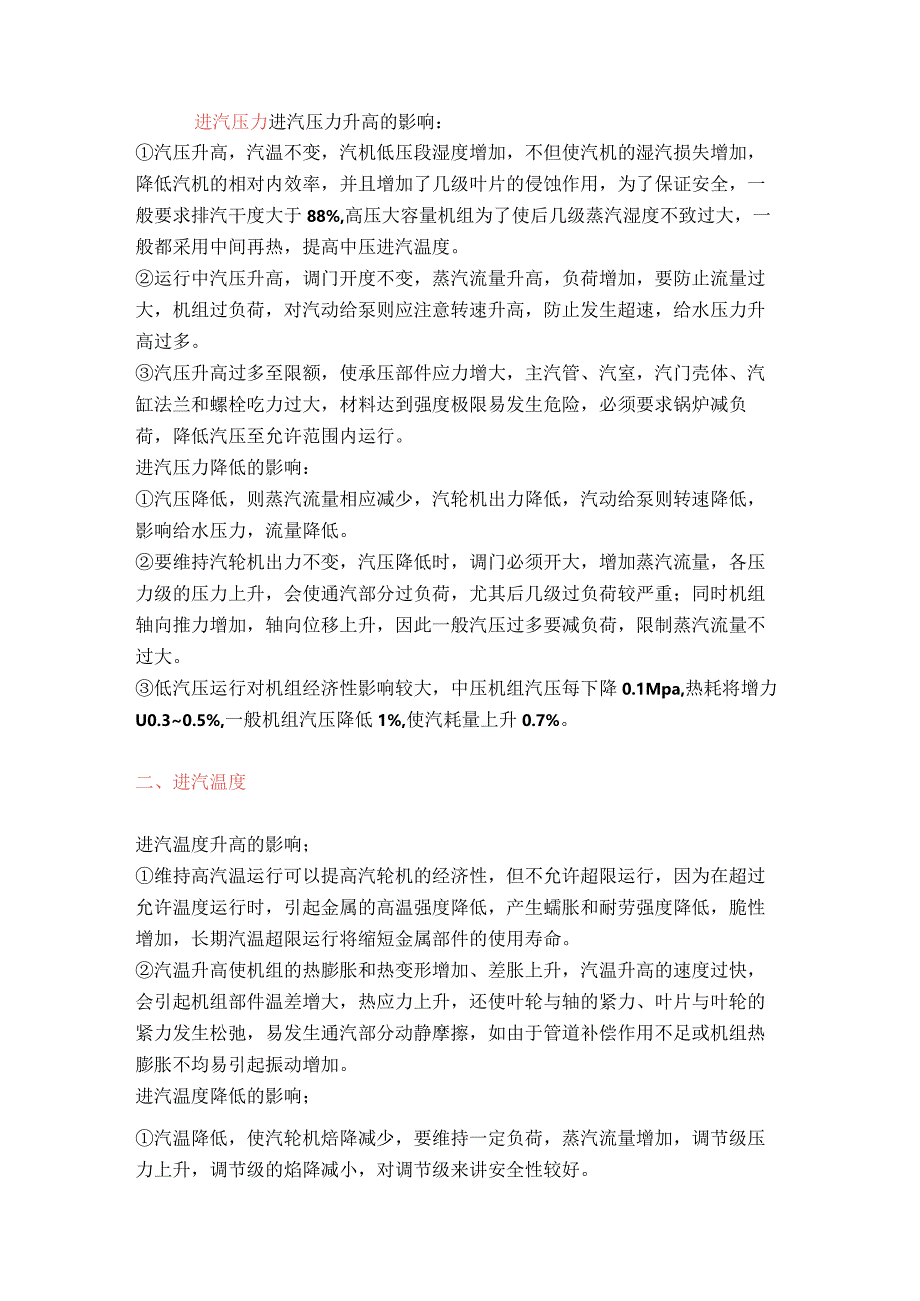

技能培训资料:汽轮机监盘要点.docx_第1页
第1页 / 共10页

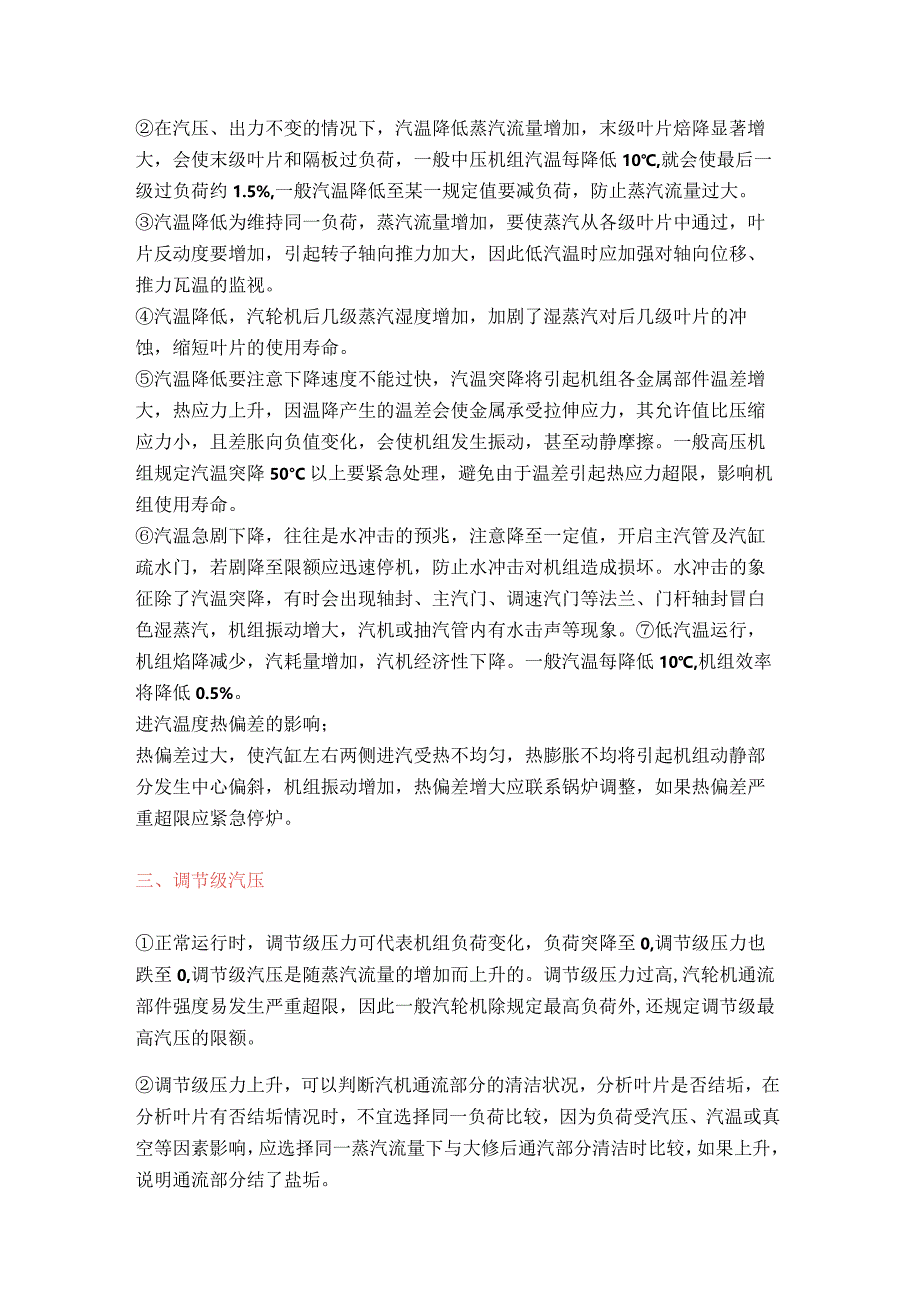

技能培训资料:汽轮机监盘要点.docx_第2页
第2页 / 共10页

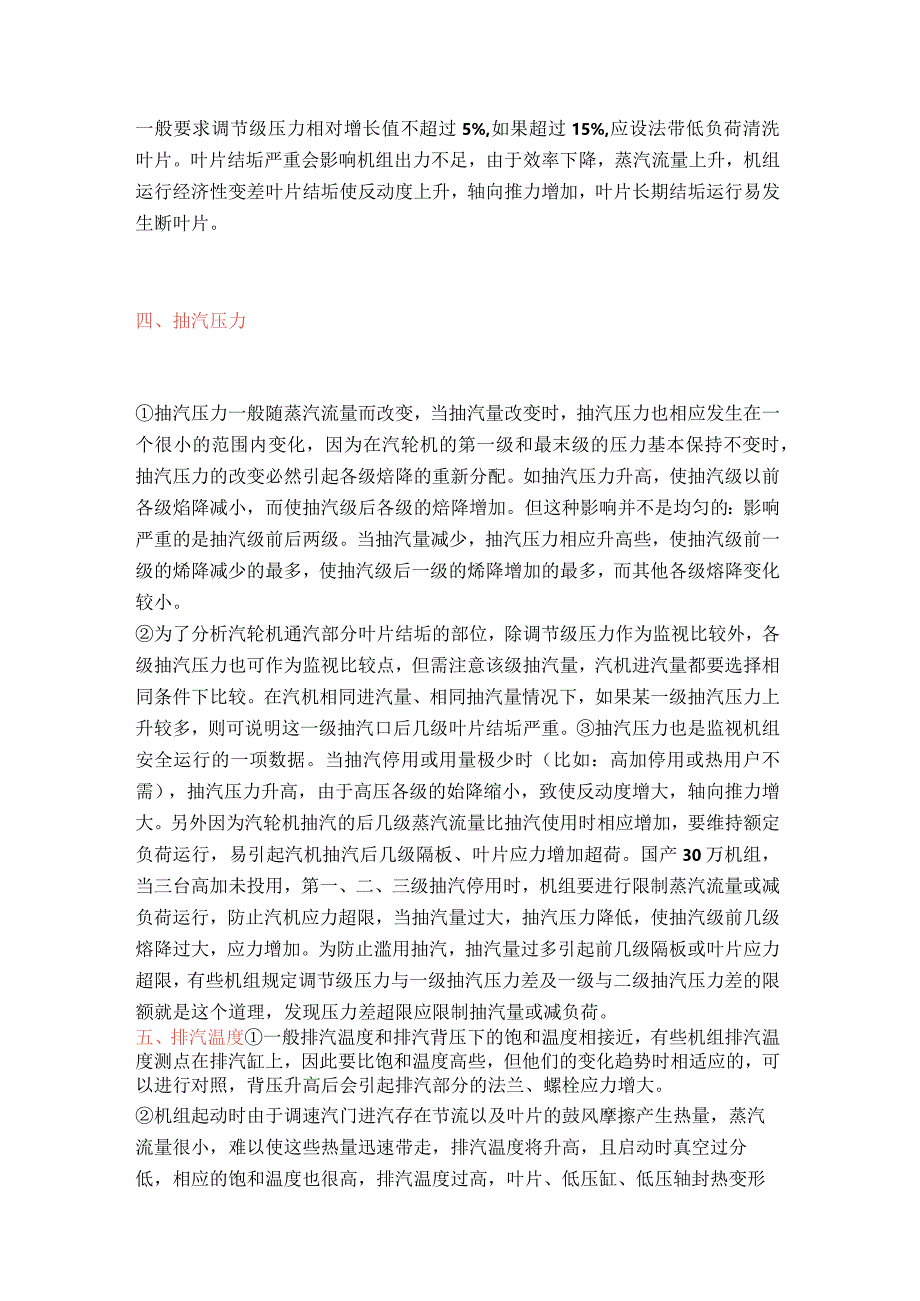

技能培训资料:汽轮机监盘要点.docx_第3页
第3页 / 共10页
技能培训资料:汽轮机监盘要点.docx_第4页
第4页 / 共10页
技能培训资料:汽轮机监盘要点.docx_第5页
第5页 / 共10页
技能培训资料:汽轮机监盘要点.docx_第6页
第6页 / 共10页
技能培训资料:汽轮机监盘要点.docx_第7页
第7页 / 共10页
技能培训资料:汽轮机监盘要点.docx_第8页
第8页 / 共10页
技能培训资料:汽轮机监盘要点.docx_第9页
第9页 / 共10页
技能培训资料:汽轮机监盘要点.docx_第10页
第10页 / 共10页
亲,该文档总共10页,全部预览完了,如果喜欢就下载吧!
资源描述

《技能培训资料:汽轮机监盘要点.docx》由会员分享,可在线阅读,更多相关《技能培训资料:汽轮机监盘要点.docx(10页珍藏版)》请在第壹文秘上搜索。

1、进汽压力进汽压力升高的影响:汽压升高,汽温不变,汽机低压段湿度增加,不但使汽机的湿汽损失增加,降低汽机的相对内效率,并且增加了几级叶片的侵蚀作用,为了保证安全,一般要求排汽干度大于88%,高压大容量机组为了使后几级蒸汽湿度不致过大,一般都采用中间再热,提高中压进汽温度。运行中汽压升高,调门开度不变,蒸汽流量升高,负荷增加,要防止流量过大,机组过负荷,对汽动给泵则应注意转速升高,防止发生超速,给水压力升高过多。汽压升高过多至限额,使承压部件应力增大,主汽管、汽室,汽门壳体、汽缸法兰和螺栓吃力过大,材料达到强度极限易发生危险,必须要求锅炉减负荷,降低汽压至允许范围内运行。进汽压力降低的影响:汽压降

2、低,则蒸汽流量相应减少,汽轮机出力降低,汽动给泵则转速降低,影响给水压力,流量降低。要维持汽轮机出力不变,汽压降低时,调门必须开大,增加蒸汽流量,各压力级的压力上升,会使通汽部分过负荷,尤其后几级过负荷较严重;同时机组轴向推力增加,轴向位移上升,因此一般汽压过多要减负荷,限制蒸汽流量不过大。低汽压运行对机组经济性影响较大,中压机组汽压每下降0.1Mpa,热耗将增力U0.30.5%,一般机组汽压降低1%,使汽耗量上升0.7%。二、进汽温度进汽温度升高的影响;维持高汽温运行可以提高汽轮机的经济性,但不允许超限运行,因为在超过允许温度运行时,引起金属的高温强度降低,产生蠕胀和耐劳强度降低,脆性增加,

3、长期汽温超限运行将缩短金属部件的使用寿命。汽温升高使机组的热膨胀和热变形增加、差胀上升,汽温升高的速度过快,会引起机组部件温差增大,热应力上升,还使叶轮与轴的紧力、叶片与叶轮的紧力发生松弛,易发生通汽部分动静摩擦,如由于管道补偿作用不足或机组热膨胀不均易引起振动增加。进汽温度降低的影响;汽温降低,使汽轮机焙降减少,要维持一定负荷,蒸汽流量增加,调节级压力上升,调节级的焰降减小,对调节级来讲安全性较好。在汽压、出力不变的情况下,汽温降低蒸汽流量增加,末级叶片焙降显著增大,会使末级叶片和隔板过负荷,一般中压机组汽温每降低10,就会使最后一级过负荷约1.5%,一般汽温降低至某一规定值要减负荷,防止蒸

4、汽流量过大。汽温降低为维持同一负荷,蒸汽流量增加,要使蒸汽从各级叶片中通过,叶片反动度要增加,引起转子轴向推力加大,因此低汽温时应加强对轴向位移、推力瓦温的监视。汽温降低,汽轮机后几级蒸汽湿度增加,加剧了湿蒸汽对后几级叶片的冲蚀,缩短叶片的使用寿命。汽温降低要注意下降速度不能过快,汽温突降将引起机组各金属部件温差增大,热应力上升,因温降产生的温差会使金属承受拉伸应力,其允许值比压缩应力小,且差胀向负值变化,会使机组发生振动,甚至动静摩擦。一般高压机组规定汽温突降50C以上要紧急处理,避免由于温差引起热应力超限,影响机组使用寿命。汽温急剧下降,往往是水冲击的预兆,注意降至一定值,开启主汽管及汽缸

5、疏水门,若剧降至限额应迅速停机,防止水冲击对机组造成损坏。水冲击的象征除了汽温突降,有时会出现轴封、主汽门、调速汽门等法兰、门杆轴封冒白色湿蒸汽,机组振动增大,汽机或抽汽管内有水击声等现象。低汽温运行,机组焰降减少,汽耗量增加,汽机经济性下降。一般汽温每降低10,机组效率将降低0.5%。进汽温度热偏差的影响;热偏差过大,使汽缸左右两侧进汽受热不均匀,热膨胀不均将引起机组动静部分发生中心偏斜,机组振动增加,热偏差增大应联系锅炉调整,如果热偏差严重超限应紧急停炉。三、调节级汽压正常运行时,调节级压力可代表机组负荷变化,负荷突降至0,调节级压力也跌至0,调节级汽压是随蒸汽流量的增加而上升的。调节级压

6、力过高,汽轮机通流部件强度易发生严重超限,因此一般汽轮机除规定最高负荷外,还规定调节级最高汽压的限额。调节级压力上升,可以判断汽机通流部分的清洁状况,分析叶片是否结垢,在分析叶片有否结垢情况时,不宜选择同一负荷比较,因为负荷受汽压、汽温或真空等因素影响,应选择同一蒸汽流量下与大修后通汽部分清洁时比较,如果上升,说明通流部分结了盐垢。一般要求调节级压力相对增长值不超过5%,如果超过15%,应设法带低负荷清洗叶片。叶片结垢严重会影响机组出力不足,由于效率下降,蒸汽流量上升,机组运行经济性变差叶片结垢使反动度上升,轴向推力增加,叶片长期结垢运行易发生断叶片。四、抽汽压力抽汽压力一般随蒸汽流量而改变,

7、当抽汽量改变时,抽汽压力也相应发生在一个很小的范围内变化,因为在汽轮机的第一级和最末级的压力基本保持不变时,抽汽压力的改变必然引起各级焙降的重新分配。如抽汽压力升高,使抽汽级以前各级焰降减小,而使抽汽级后各级的焙降增加。但这种影响并不是均匀的:影响严重的是抽汽级前后两级。当抽汽量减少,抽汽压力相应升高些,使抽汽级前一级的烯降减少的最多,使抽汽级后一级的烯降增加的最多,而其他各级熔降变化较小。为了分析汽轮机通汽部分叶片结垢的部位,除调节级压力作为监视比较外,各级抽汽压力也可作为监视比较点,但需注意该级抽汽量,汽机进汽量都要选择相同条件下比较。在汽机相同进汽量、相同抽汽量情况下,如果某一级抽汽压力

8、上升较多,则可说明这一级抽汽口后几级叶片结垢严重。抽汽压力也是监视机组安全运行的一项数据。当抽汽停用或用量极少时(比如:高加停用或热用户不需),抽汽压力升高,由于高压各级的始降缩小,致使反动度增大,轴向推力增大。另外因为汽轮机抽汽的后几级蒸汽流量比抽汽使用时相应增加,要维持额定负荷运行,易引起汽机抽汽后几级隔板、叶片应力增加超荷。国产30万机组,当三台高加未投用,第一、二、三级抽汽停用时,机组要进行限制蒸汽流量或减负荷运行,防止汽机应力超限,当抽汽量过大,抽汽压力降低,使抽汽级前几级熔降过大,应力增加。为防止滥用抽汽,抽汽量过多引起前几级隔板或叶片应力超限,有些机组规定调节级压力与一级抽汽压力

9、差及一级与二级抽汽压力差的限额就是这个道理,发现压力差超限应限制抽汽量或减负荷。五、排汽温度一般排汽温度和排汽背压下的饱和温度相接近,有些机组排汽温度测点在排汽缸上,因此要比饱和温度高些,但他们的变化趋势时相适应的,可以进行对照,背压升高后会引起排汽部分的法兰、螺栓应力增大。机组起动时由于调速汽门进汽存在节流以及叶片的鼓风摩擦产生热量,蒸汽流量很小,难以使这些热量迅速带走,排汽温度将升高,且启动时真空过分低,相应的饱和温度也很高,排汽温度过高,叶片、低压缸、低压轴封热变形增大,排汽室的膨胀量过分增大,若低压轴承座与排汽缸为一体,将使低压转子的中心线抬高破坏转子中心线的自然垂直,从而引起机组的强

10、烈振动,或低压轴封摩擦,排汽温度高还会影响凝汽器铜管,管板上的胀口松动漏水,因此要开启排汽缸喷雾冷却水,降低排汽温度。调节排汽缸喷雾冷却水,要注意避免左右两侧产生温度差,引起膨胀不均匀或冷却水量过大,排汽温度过低。正常运行时,排汽温度的升高,不必规定限额,排汽温度与凝汽器背压成正比。根据凝汽器真空下降值进行处理,而运行时的排汽温度一般不会很高。如排汽温度表袋损坏,排汽温度则和室温相接近,将影响真空下降,应分析有否断叶片象征,有末级叶片断裂打坏排汽温度表袋。背压升高后汽轮机轴向推力的变化视汽轮机的结构而定,当转子在排汽部分没有阶梯时,轴向推力随末几级的反动度增大而增大(末几级在背压升高时焙降减小

11、,故反动度增大)。若要长期运行,可根据背压升高的大小拆除最末一级或两级,可避免轴向推力增高过大。当转子在排汽部分有阶梯时,由于背压的升高,可能使轴向推力减小,若背压升高过高,还可能造成反向推力。六、轴封汽压力轴封汽压力保持过高,使轴封冒汽增加,轴封漏汽损失大,既不经济浪费蒸汽和热量,又要影响轴承温度升高或油中有水。轴封汽压力调节的过低,要使轴封失汽,影响凝汽器真空降低。带轴封内套或小平衡盘的机组,轴封疏汽压力的变化,会影响汽轮机轴向推力的平衡,应注意推力瓦温度及轴向位移值。轴封疏汽压力过高,轴向位移要增加,疏汽压力过低轴封漏汽量增加,影响经济性。七、轴封汽温度轴封汽温度的高低,对汽机的差胀变化

12、油一定关系,因为轴封汽温度对转子要引起伸长或收缩。正常运行时,轴封汽温度维持接近该压力下的饱和温度的微过热整蒸汽,使轴颈冷却,使轴颈冷却,减少轴颈传热,影响轴承温度升高,应避免轴封带水。机组冷态起动时,冲转前向轴封送汽,由于轴封汽温度高于转子温度,引起受热伸长,使汽轮机的差胀增加。国产30万机组,冷态起动,冲转前半小时向轴封送汽,轴封汽温150左右,到冲转时,高、中低压缸的差胀分别增长0.50.8毫米。机组热态起动时,金属温度较高,如果仍然用低温汽供入高、中压缸轴封,则会造成转子及汽缸突然局部冷缩变形,出现不应有的负差胀,故要求轴封汽的温度要高些,热态启动时轴封处转子温度一般只比调速级处缸温低

13、3050。八、轴向位移轴向位移变化是表示转子正在轴向推力作用下,转子与汽缸相对轴向位置发生变化,一般转子是向汽缸低压侧轴向位移,这个方向为正方向,位移值为正值;大容量多缸机组,由于高压缸大都采用反流式布置,轴向推力抵消程度不一,有时转子向汽机车头侧位移,这个方向为负方向,位移值为负值。轴向位移向正或负方向增加,说明转子的轴向推力上升,由于轴向推力是由推力轴承来承担的,推力轴承在受压时产生的弹性变形增加,要注意推力瓦工作面或非工作面的温度变化。轴向位移增加过大,使推力轴瓦发生损坏烧熔,产生通汽部分动静摩擦碰撞,尤其在发生水冲击事故时,轴向推理迅速增加,更易发生设备严重损坏。九、汽缸与转子的相对膨

14、胀高压大容量机组,差胀是起动中的一个关键,达到起动时间短,差胀值小,必须要及时分析差胀变化的原因。准确合理使用汽缸夹层及法兰加热装置,分析运行工况的变化,确保差胀控制在安全范围内,冷态起动,进汽温度,真空,转速等都是影响差胀的因素,例如:真空下降,维持同一转速,进汽量增加,高压差胀要上升,但中、低压缸摩擦鼓风热量因流量增加容易带走,可能差胀要下降些。又如:转速对差胀影响,因为鼓风摩擦热量和叶片长度成正比,和转速三次方成正比,转速升高,产生的鼓风摩擦热量增大,差胀会增加,但升至某一转速,蒸汽流量增加后可把鼓风热量带走的比较多,对差胀的影响就小了,另外,对于大直径转子在金属部件受热情况不变,当转速

15、上升时,转子受离心力影响,引起转子径向拉伸变粗,而使转子轴向长度缩短,差胀减小,一般大容量低压转子较突出,还有调速汽门的开度变化对差胀影响也较大,因调门开度变化,使蒸汽的节流作用发生变化,汽机进汽参数也发生变化。由于汽缸影响迟缓,使差胀变化,如果新蒸汽参数未变,调门开大,调节级温度升高,差胀上升。差胀向负方向增大,一般在热态起动和滑参数停机,负荷下降或汽温急剧下降时出现,负差胀增大,使喷嘴出口与叶片进口轴向间隙减小,由于提高经济运行性,喷嘴出口与叶片间隙尽量保持的小些,因此,负差胀允许的限额要小于正差胀允许限额。负差胀的增加是比较危险的,容易发生叶片进口侧与喷嘴隔板的动静摩擦或轴封齿的碰擦,尤

16、在高压末级及高压前几级的轴向间隙较小更为危险。汽轮机在启停和工况变化时,由于转子和汽缸之间存在温差,因此其轴向存在膨胀差,或简称胀差。以单缸汽轮机为例,汽缸死点在排汽口中心附近,转子与汽缸的相对死点在推力轴承推力面处。汽缸由死点向进汽端膨胀,前猫爪通过横销使推力轴承向前移动,从而带动转子移动,而转子本身又以相对死点为基准向排汽端膨胀,转子与汽缸的相对膨胀关系可以看作汽缸转子均以推力面为基准向排汽端膨胀。胀差的大小意味着汽轮机动、静轴向间隙相对于静止时的变化,正差胀表示自喷嘴(静叶)至动叶间轴向间隙增大;反之,负差胀表示该轴向间隙减小。但必须指出由于大型多缸汽轮机的相对膨胀关系比较复杂,对于其中个别的通流部分来说,正负差胀对其轴向间隙的影响恰好与上述相反,例如国产N200-12.74/535/535机组的低压前
