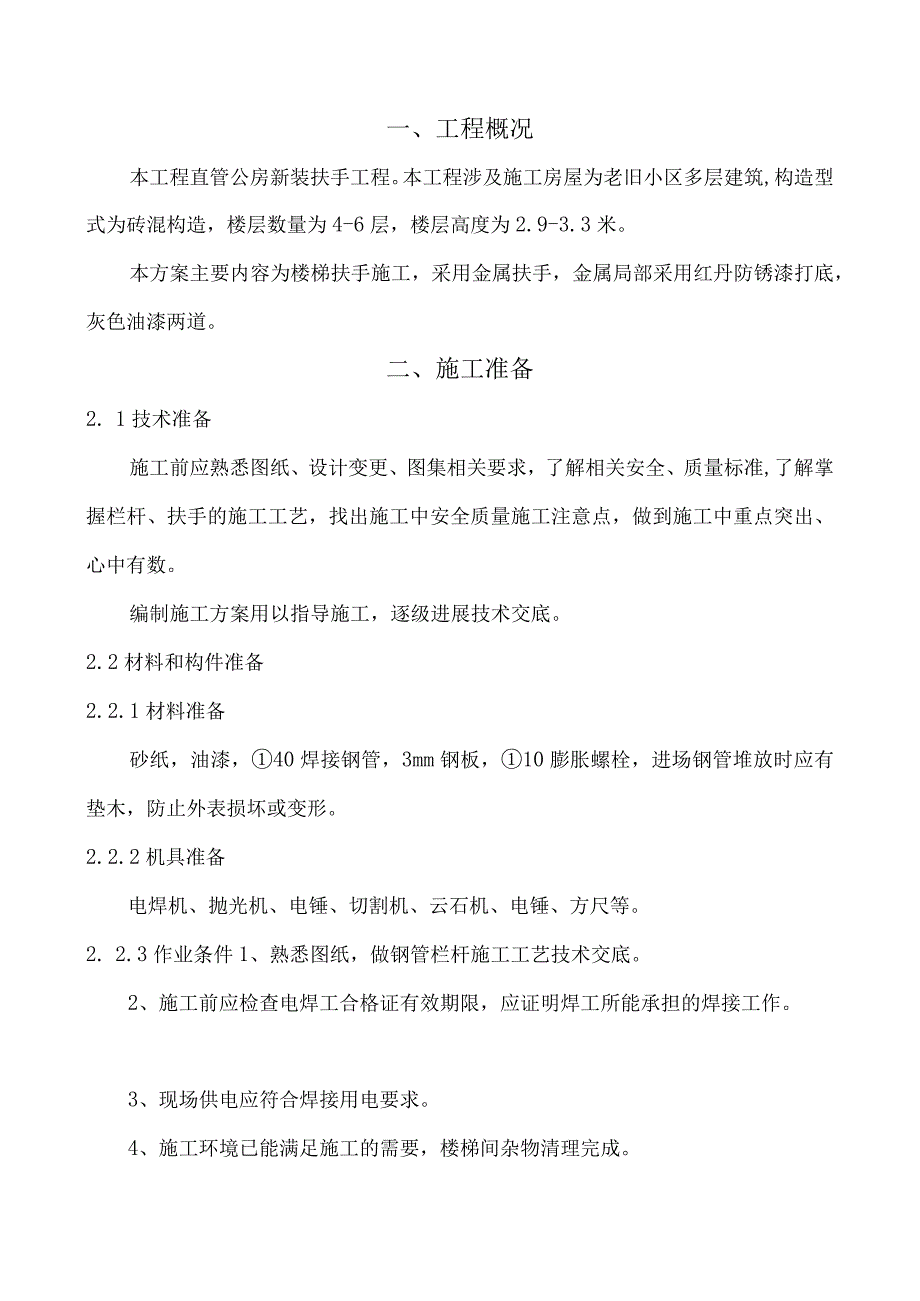

1、一、工程概况2二、施工准备22. 1技术准备22.2 材料和构件准备22.3 施工人员准备3三、施工工艺33. 1施工流程33.2施工方法及工序3四、质量标准44.1 一般要求44. 2强制性要求54.3应注意的质量问题5五、成品保护5六、安全生产及消防措施5七、文明施工8一、工程概况本工程直管公房新装扶手工程。本工程涉及施工房屋为老旧小区多层建筑,构造型式为砖混构造，楼层数量为4-6层，楼层高度为2.9-3.3米。本方案主要内容为楼梯扶手施工，采用金属扶手，金属局部采用红丹防锈漆打底，灰色油漆两道。二、施工准备2. 1技术准备施工前应熟悉图纸、设计变更、图集相关要求，了解相关安全、质量标准,
2、了解掌握栏杆、扶手的施工工艺，找出施工中安全质量施工注意点，做到施工中重点突出、心中有数。编制施工方案用以指导施工，逐级进展技术交底。2.2材料和构件准备2.2.1材料准备砂纸，油漆，40焊接钢管，3mm钢板，10膨胀螺栓，进场钢管堆放时应有垫木，防止外表损坏或变形。2.2.2机具准备电焊机、抛光机、电锤、切割机、云石机、电锤、方尺等。2. 2.3作业条件1、熟悉图纸，做钢管栏杆施工工艺技术交底。2、施工前应检查电焊工合格证有效期限，应证明焊工所能承担的焊接工作。3、现场供电应符合焊接用电要求。4、施工环境已能满足施工的需要，楼梯间杂物清理完成。2.3施工人员准备1、施工人员必须熟悉相关标准、

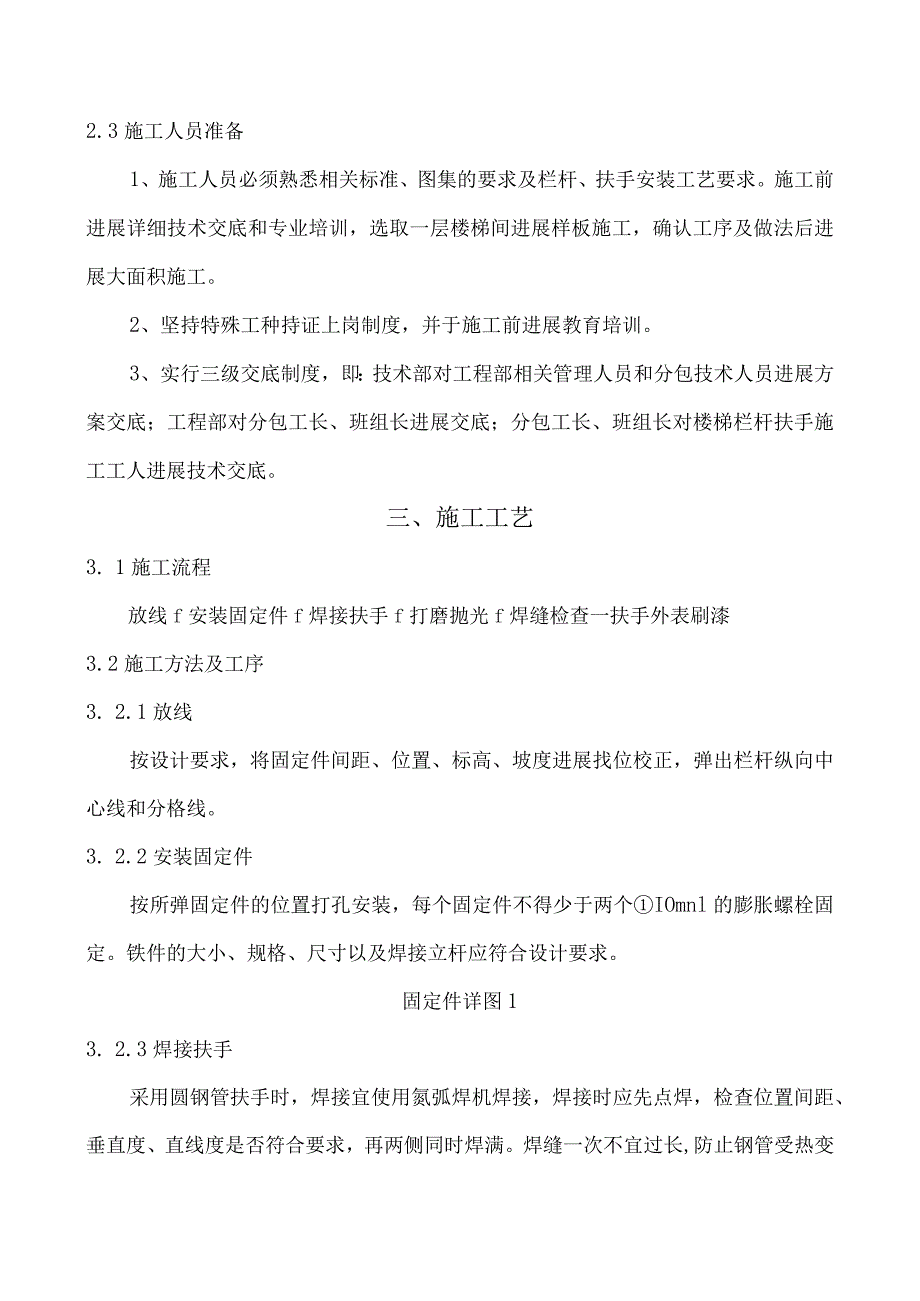

3、图集的要求及栏杆、扶手安装工艺要求。施工前进展详细技术交底和专业培训，选取一层楼梯间进展样板施工，确认工序及做法后进展大面积施工。2、坚持特殊工种持证上岗制度，并于施工前进展教育培训。3、实行三级交底制度，即：技术部对工程部相关管理人员和分包技术人员进展方案交底；工程部对分包工长、班组长进展交底；分包工长、班组长对楼梯栏杆扶手施工工人进展技术交底。三、施工工艺3. 1施工流程放线f安装固定件f焊接扶手f打磨抛光f焊缝检查一扶手外表刷漆3.2施工方法及工序3. 2.1放线按设计要求，将固定件间距、位置、标高、坡度进展找位校正，弹出栏杆纵向中心线和分格线。3. 2.2安装固定件按所弹固定件的位置打
4、孔安装，每个固定件不得少于两个IOmnl的膨胀螺栓固定。铁件的大小、规格、尺寸以及焊接立杆应符合设计要求。固定件详图13. 2.3焊接扶手采用圆钢管扶手时，焊接宜使用氮弧焊机焊接，焊接时应先点焊，检查位置间距、垂直度、直线度是否符合要求，再两侧同时焊满。焊缝一次不宜过长,防止钢管受热变形。3. 2.4打磨抛光杆件焊接组装完成后，对于无明显凹痕或凸出较大焊珠的焊缝，可直接进展抛光。对于有凹凸渣滓或较大焊珠的焊缝那么应用角磨机进展打磨，磨平后再进展抛光。抛光后必须使外观光洁、平顺、无明显的焊接痕迹。4. 2.5焊缝检查焊点应结实，焊缝应饱满，焊缝金属外表的焊波应均匀，不得有裂纹、夹渣、焊瘤、烧穿、
5、弧坑和针状气孔等缺陷，焊接区不得有飞溅物。5. 2.6扶手外表刷漆扶手均采用红丹防锈漆打底，灰色油漆两道。刷漆须保证各处均匀，不漏刷；立柱和水平钢管外表经磨平,抛光后及时刷防锈漆,防止受潮起锈斑，最后涂刷面漆。四、质量标准6. 1一般要求1、构件下料应保证准确，构件长度允许偏差为Irnn1。2、构件制作时保证工程：规格尺寸正确，外表光滑，线条顺直，曲线面弧顺，楞角方正，无俄槎、刨痕、锤印等缺陷。3、构件安装时保证工程：位置正确，割角线准确、整齐，接缝严密、坡度一致，粘结结实、通顺，螺帽平正，出墙尺寸一致。4、构件焊接时位置要准确，焊接时构件之间的焊点应结实，焊缝应饱满，焊缝外表的焊波应均匀，不
6、得有咬边、未焊满、裂纹、渣滓、焊瘤、烧穿、电弧擦伤、弧坑和针状气孔等缺陷，焊接完成后应将焊渣敲净，构件焊接组装完成后，应用手持机具磨平和抛光，使外观平顺光洁。4. 2强制性要求1、楼梯段（坡段）扶手高度不小于0.9m。2、转角处扶手高度不小于0.9u4.3应注意的质量问题1、尺寸超出允许偏差：对焊缝长宽、宽度、厚度缺乏，中心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格前方准焊接，焊接时精心操作。2、焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和焊接程序，防止用大电流，不要突然熄火，焊缝接头应搭接1015m,焊接中不允许搬动、敲击焊件。3、外表气孔：焊接部位必须刷洗干净，焊接
7、过程中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出。五、成品保护1、进场的所有材料，护栏的不锈钢管件管材等，在码放时必须设垫木，防止外表损坏或变形。2、安装扶手时，应保护楼梯栏杆、楼梯踏步和操作范围内己施工完成的工程。3、扶手安装后应及时包裹保护。六、安全生产及消防措施6. 1管理组织消防保卫工作领导小组：针对本工程成立消防、保卫安全工作领导小组，以工程经理为组长，工程安全负责人为副组长，各施工工长，施工队队长，现场保安为组员。管理组织机构图如下：6.21、2、3、职责早2 定期分施经常检队经常检长:人员E1器材,拈勺消B各作业队队长状况，做到，证消防的可?卫规定执行1各作业队安全
8、员数。消防告现场保安布置见平面图。发现问题及时纠正。6.3 消防管理1、本工程以工程经理为义务消防队队长，以工程安全负责人为副队长，工程施工人员组成义务消防队员。2、严格遵守有关消防方面的法令、法规、配备专、兼职消防保卫人员，制定有关消防保卫管理制度，完善消防设施，消除事故隐患。3、把消防安全工作在此工程上提高到影响政治的角度上去考虑，现场杜绝任何可能出现的安全隐患，这是我们进入现场施工压倒一切的重要工作。4、定期进展教育训练，熟悉掌握防火、灭火知识和消防器材的使用方法，做到能防火和扑救火灾。6.4 防火教育1、现场应划分用火作业区、易燃易爆材料区、生活区，按规定保持防火间距。另外，防火间距中
9、不准堆放易燃物。2、从事明火作业，要有操作证和用火证。动火前去除附近易燃物，配备看火人员和灭火用具。用火证当日有效，动火地点变换时，重新办理用火证手续。3、施工材料的存放、保管，符合防火安全要求，库房用非燃性材料支搭。易燃易爆物品，专库储存，分类单独存放，保证通风，房间内不准通电照明。4、工棚内不作为仓库使用，不存放易燃、可燃材料，因施工需要进入工棚内的材料，根据工程方案限量进入并应采取可靠的防火措施。工棚内不住人。特殊情况需要住人的，报经上级机关批准并与建设单位签订协议后执行，明确管理责任。5、施工现场严禁吸烟，发现吸烟者，罚款50元。设有防火措施的吸烟室。6、施工中防水材料的存放与使用，必
10、须采取防火措施。7、使用易燃、易爆物品，必须严格防火措施，设防火负责人，配备灭火器材，确保施工安全。8、施工中坚持防火安全技术交底制度。特别在防水作业时，工程部应采取切实可行的防火措施，确保施工安全。9、暴风雨前后，要检查工地临时设施发现隐患问题，应及时修理加固，又严重不安全的，立即撤除。6.5 5其它措施1、对易燃、易爆、油品和化学品的采购、运输、贮存、发放和使用后对废弃物的处理制定转向措施，并设专人管理。2、对施工工具进展全面的检查和维修保养，保证设备始终处于良好状态，防止噪音、泄漏和废油、废弃物造成的污染，杜绝重大安全隐患存在。3、生活垃圾与施工垃圾分开，并及时组织清运。七、文明施工1、施工现场的各种临时用电，必须由专业电工接装电源线箱。2、现场使用的各种电开工具，必须安全绝缘无破损。3、操作人员在操作各种电开工具时，必须正确佩带安全合格的防护用具。4、各施工人员在进入施工现场，必须戴好安全帽，严禁吸烟。5、进入施工现场的各种材料机具，必须堆码整齐，合理放置。6、施工过程种产生的废料、垃圾、杂物，必须及时清理并转运倒指定的地点或垃圾池内。7、因为施工现场穿插作业较多，要加强与不同专业的作业人员配合协调和沟通，防止打架斗殴等事情的发生。
