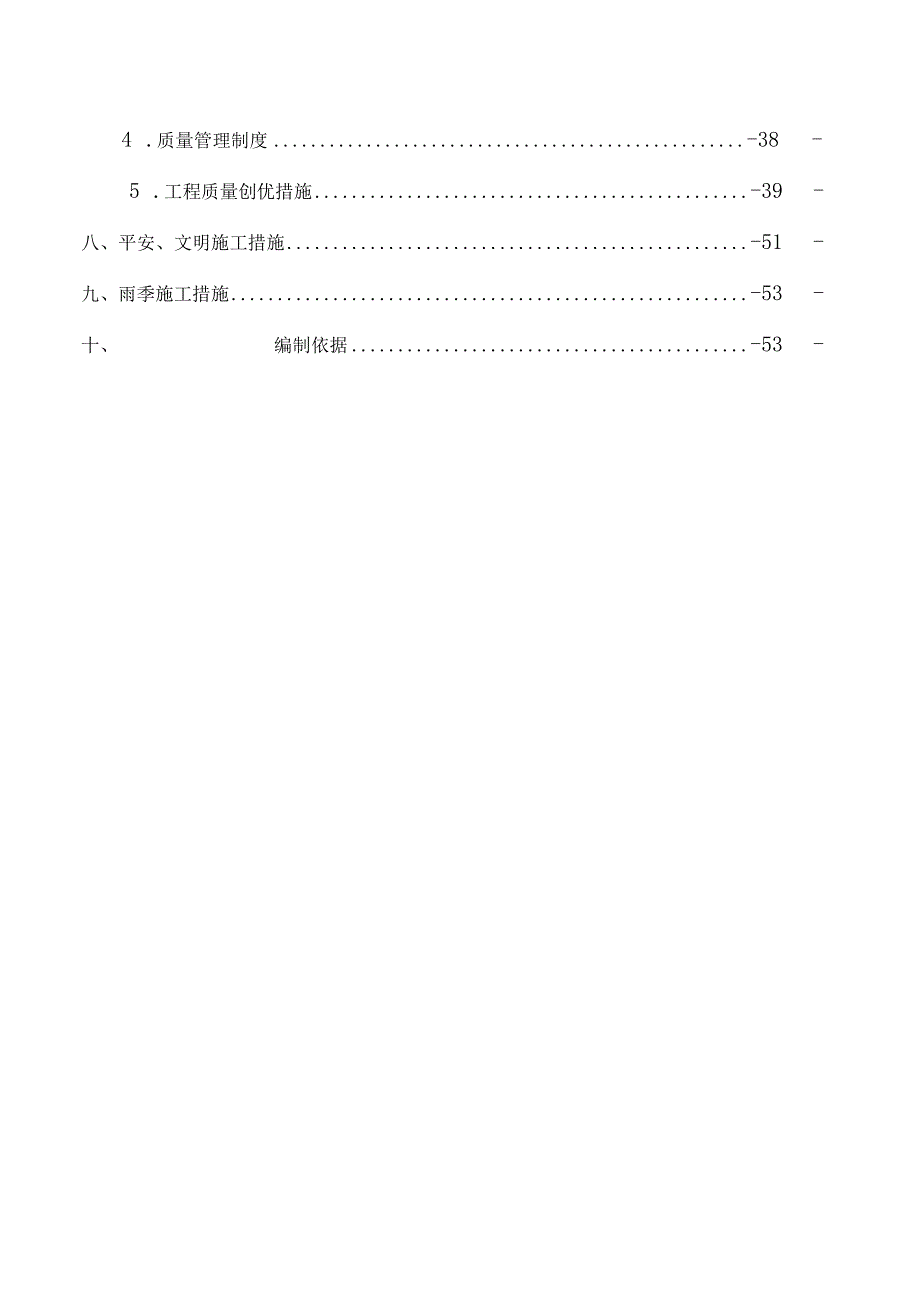

1、一、工程概况一O-二、施工部署-O-三、燃气工程人员配备-0-四、施工机械设备需用方案-1-五、材料进场方案-3-六、燃气管道施工方法-3-1 .沟槽开挖-3-2 .基底处理及验收-5-3 .沟槽回填-6-4 .管道安装-6-5,阀门安装方案-24-6 .气表安装方案-26-7 .燃气管道检查和无损探伤方案-28-8 .管道防腐绝缘施工方案-28-9 .管道试验及吹扫方案-30-10 .调压柜安装方案-33-11 .示踪线敷设-36-七、工程质量保证措施-36-1 .建立质量管理体系-36-2 .工序质量控制点的设置与实施规定-36-3 .确保工程质量的样板实施措施-38-4 .质量管理制度-
2、38-5 .工程质量创优措施-39-八、平安、文明施工措施-51-九、雨季施工措施-53-十、编制依据-53-燃气工程施工方案一、工程概况本工程为中低压燃气工程，位于阳曲县煤气化公司院内，建设单位为阳曲县煤气化公司，管材选用螺旋缝埋弧焊钢管。二、施工部署本工程的场地面积小，主要分为庭院工程及中、小学食堂工程。三、燃气工程人员配备管理人员配置：本工程根据施工部署，设现场负责人一人（兼技术负责人），拟配置燃气专业工程师两人，分别庭院及中小学食堂室内的管线施工。室外工程及室内应同时进行，由两人分段负责。配专职平安员一人，负责施工现场的平安管理及文明施工管理。设质量检查员一职，负责施工现场燃气安装工程
3、质量。序号职位人数职责1现场负责人（兼技术负1现场的全面管理，技2专业工程师2质量、技术、进度负3专职平安员1施工现场的平安及文4质量检查员1现场的安装工程的质施工人员配置根据现场情况，塔楼管线安装时，分成四个施工班组分别完成引入点至各区塔楼的管线施工，每区安排两个班组施工，室外管线施工时，再安排专门班组配合施工。施工阶段管工焊工力工共计塔楼施工3429室外管线施工33410燃气工程现场人员组织结构燃气工程现场负责人四、施工机械设备需用方案名称及型号我单位能到达的程度机械最少投入数量投入本工程施工机械的情况（台套）名称数量（台套）小计新购自有租赁型号单斗挖掘机1台1台自有蛙式打夯机3台3台自有
4、液压热熔对焊接机3台3台自有铳销器和加热板3套3套自有空压机1台1台自有X7-2电焊机5台5台自有ZXT-400S潜水泵1台1台自有WQ-20-15-1.5联合角咬口机1台1台自有YEZ-16弯头按扣式咬机1台1台自有YWA-IO弯头联合角咬口机1台1台自有YWL-12多功能弯头咬机1台1台自有YHA-12W万用剪切两用机1台1台自有CA300W名称及型号我单位能到达的程度机械最少投入数量投入本工程施工机械的情况（台套）名称数量（台套）小计新购自有租赁型号砂轮切割机6台6台自有400等离子切割机1台1台自有LGK8台钻3台3台自有16mm电动套丝机1台1台自有DN20-100套丝机1台1台自有
5、6寸套丝机1台1台自有4寸电动试压泵1台1台自有DSY350B电动试压泵1台1台自有4DY-46/25其他设冬弯管机1台1台自有SWCT-4D开孔器3台3台自有焊缝检测尺1把1把自有HQH超声波测厚仪1台1台自有GCC-169超声波探伤仪1台1台自有CTS-33手提式切割机3台3台自有100手电钻4台4台自有6-13mmW冲击钻5台5台自有6-24mm冲击电锤8台8台自有20角磨机10台10台自有100万用表1台1台自有五、材料进场方案亚运城中小学燃气工程主要集中在庭院和中、小学食堂局部，在地下室并未有燃气管道安装工程工程，总造价较少，为了配合亚运运营团队及时使用，我司正确在一个月之内准备齐全
6、各类材料和设备。六、燃气管道施工方法1.沟槽开挖管道沟槽应按设计所定平面位置和标高开挖。人工开挖且无地下水时，槽底预留值宜为0.05O.IOm;机械开挖或有地下水时，槽底预留值不应小于0.15m。管沟沟底宽度宜符合以下要求：管的公50100250400500700900HOO1300称直径(mm)80200350450600800100012001400沟底宽度(m)0.60.70.81.01.31.61.82.02.2钢管(单管沟边组装)可按下式计算:a=D0.3钢管(双管同沟组装)可按下式计算:a=lD+2D+sc式中：a沟底宽度(m)D管外径(m)ID第一条管外径()2D第二条管外径(m
7、)s两管之间的设计净距(m)c工作宽度(m)(当在沟底组装时，C为0.6;当在沟边组装时，C为0.3)。梯形槽（如以下图所示）上口宽度可按以下公式确定:梯行槽横断面b=a十2nh式中：b沟槽上口宽度（m）；a沟槽底宽度（按上表确定）（m）；n沟槽边坡率（边坡的水平、垂直投影的比值）;h沟槽深度（m）o在无地下水的天然湿度土壤中开挖沟槽时，如沟深不超过以下规定，沟壁可不设边坡。（1）填实的砂土和砾石土1m；（2）亚砂土和亚粘土1.25m；粘土1.5m；（4）特别密实的2m。土壤具有天然湿度、构造均匀、无地下水、水文地质条件良好、挖深小于5m且不加支撑的沟槽，其边坡坡度可按下表确定。最大边坡坡度要
8、求（不加支撑）土壤名称边坡坡度（l：n）人工开挖并将土抛于沟边上机械开挖在沟底挖土在沟边挖土砂土1:1.001:0.751:1.00土壤名称边坡坡度（l：n）人工开挖并将土抛于沟边上机械开挖在沟底挖土在沟边挖土亚砂土1:0.671:0.501:0.75亚粘土1:0.501:0.331:0.75粘土1:0.331:0.251:0.67含砾土卵石土1:0.671:0.501:0.75泥炭岩白垩土1:0.331:0.251:0.67干黄土1:0.251:0.101:0.33注：如人工挖土不把土抛于沟槽上边而随时运走时，那么可采用机械在沟底挖土的坡度。弃土堆置高度不宜超过L5m。靠房屋墙壁堆土时，其高
9、度要求不超过墙高的1/3,弃土与沟边应有平安距离。在无法到达要求时，应用支撑加固沟壁。对于不坚实的土壤应作连续支撑，支撑物应有足够的强度。局部超挖局部应回填夯实，当沟底无地下水时，超挖在0.15m以内，可用原土回填夯实，其密实度不应低于原地基天然土的密实度；起挖在0.15m以上者，可用石灰或沙土处理，密实度不低于95%。当沟底有地下水或沟底土层含水量较大时，可用天然砂回填。对于湿陷性黄土地区的开挖，不宜在雨季施工。开挖时应在槽底预留0.03-0.06m厚的土层进行夯实处理，夯实后沟底表层土的干容重一般不小于1.6103kg/m3o对软弱管基及特殊性腐蚀土壤，应按设计要求处理。2 .基底处理及验
10、收在开挖过程中，假设对原根底造成扰动，需要对基底进行处理。处理方式为：扰动深度15cm,回填粗砂，扰动深度15Cnb下部回填砂石，上部回填5cm10cm粗砂。沟槽见底后，约请监理单位验槽，现场确认，必要时作钎探试验，验槽合格前方可进行下步施工3 .沟槽回填沟槽的回填应先填实管底，再回填管道两侧，然后回填至管顶以上0.5m处（未经检验的接口应留出）。如沟内有积水，必须全部排尽后，再行回填。沟槽的支撑应在保证施工平安的情况下，按回填进度依次撤除。撤除竖板桩后，应以砂土填实缝隙。管道两侧及管顶以上0.3或0.5m内的回填土中，不得含有碎石、砖块、垃圾等杂物，采用人工压实。压实后，应连续敷设燃气专用的
11、警示牌，对于埋地聚乙烯管道，应先铺设水泥盖板，再在水泥盖板上连续敷设燃气专用的警示带，水泥盖板宽度比管道外径大400mm,厚度不小于50mmo管顶0.3或0.5m以上至地面的回填土中的石块不得多于10%、直径不大于0.1m,且均匀分布，可采用小型机械夯实。路面恢复至原貌。回填土应分层检查密实度。沟槽各部位的密实度应符合以下图要求。回填土横断面胸腔填土（I）95%；管顶以上05m范围内（II）85%；管顶0.5m以上至地面（III）；在城区范围内的沟槽95%；耕地90%。聚乙烯燃气管道埋设的最小覆土厚度（路面至管顶）应符合以下要求：（1）停车场、车行道下不得小于0.9米。（2）人行道、绿地下不得
12、小于0.8米。4 .管道安装室外管道采用无缝钢管和聚乙烯管，室内采用镀锌钢管，具体连接方式如下表所示。序号管材选用及连接方法1本工程采用聚乙烯管、无缝钢管、镀锌钢管。2聚乙烯燃气管管径DWIlO采用电熔连接；D110采用电熔连接或热熔序号管材选用及连接方法连接。3无缝钢管采用焊接。4镀锌钢管采用螺纹连接4.1.施工工艺流程4.2.燃气管道安装方法施工通用性技术措施名称技术措施干管1、按施工草图，进行管段的加工预制，包括：断管、套丝、上零件、调直、核对好尺寸，按系统分组编号，码放整齐。2、安装卡架，按设计要求或标准规定间距安装。吊卡安装时，先把吊棍按坡向、顺序依次穿在型钢支架上，吊环按间距位置套
13、在管上，再把管抬起穿上螺栓拧上螺母，将管固定。安装托架上的管道时，先把管就位在托架上，把第一节管装好U型卡，然后安装第二节管，以后各节管均照此进行，紧固好螺栓。3、燃气引入管安装：燃气引入管不得敷设在卧室、浴室、密闭地下室；严禁敷设在易燃、易爆品的仓库、有腐蚀性介质的房间、配电间、变电室、电缆沟、暖气沟、烟道和进风道等部位。并应符合以下要求：引入管的公称直径不得小于40mrno引入管坡度不得小于0.003,坡向干管。引入管穿过建筑物根底时，应设置在套管中，考虑建筑物沉降，套管应比引入管大两号。套管尺寸可按表IT选用，套管与管子间的缝隙用沥青油麻堵严，热沥青封口。引入管应采用壁厚23.5mm的无缝钢管。距建筑物外墙Im以内的地下管及套管内不许有接头，弯管处用煨弯处
