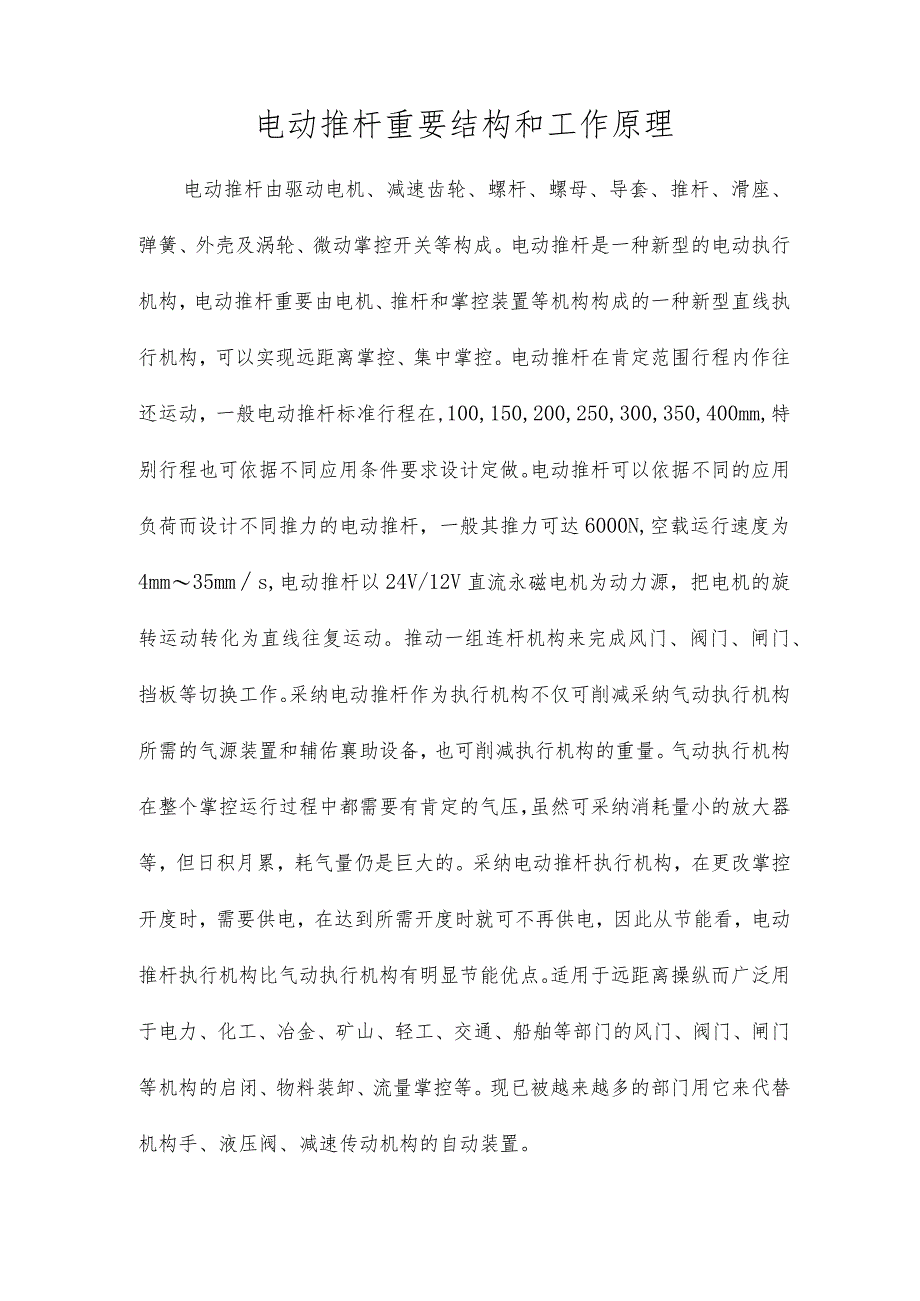

1、电动推杆重要结构和工作原理电动推杆由驱动电机、减速齿轮、螺杆、螺母、导套、推杆、滑座、弹簧、外壳及涡轮、微动掌控开关等构成。电动推杆是一种新型的电动执行机构，电动推杆重要由电机、推杆和掌控装置等机构构成的一种新型直线执行机构，可以实现远距离掌控、集中掌控。电动推杆在肯定范围行程内作往还运动，一般电动推杆标准行程在,100,150,200,250,300,350,400mm,特别行程也可依据不同应用条件要求设计定做。电动推杆可以依据不同的应用负荷而设计不同推力的电动推杆，一般其推力可达6000N,空载运行速度为4mm35mms,电动推杆以24V/12V直流永磁电机为动力源，把电机的旋转运动转化为
2、直线往复运动。推动一组连杆机构来完成风门、阀门、闸门、挡板等切换工作。采纳电动推杆作为执行机构不仅可削减采纳气动执行机构所需的气源装置和辅佑襄助设备，也可削减执行机构的重量。气动执行机构在整个掌控运行过程中都需要有肯定的气压，虽然可采纳消耗量小的放大器等，但日积月累，耗气量仍是巨大的。采纳电动推杆执行机构，在更改掌控开度时，需要供电，在达到所需开度时就可不再供电，因此从节能看，电动推杆执行机构比气动执行机构有明显节能优点。适用于远距离操纵而广泛用于电力、化工、冶金、矿山、轻工、交通、船舶等部门的风门、阀门、闸门等机构的启闭、物料装卸、流量掌控等。现已被越来越多的部门用它来代替机构手、液压阀、减

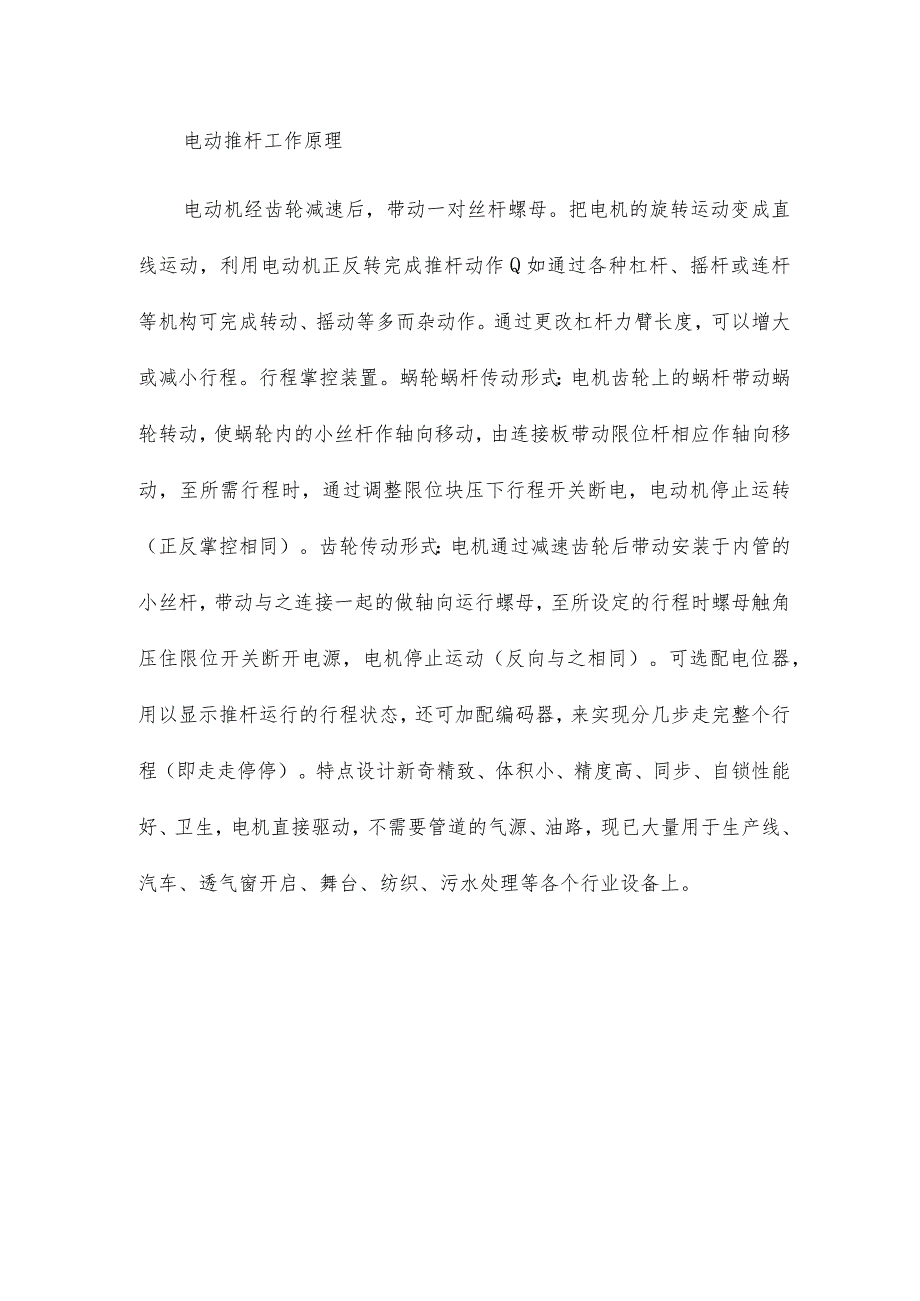

3、速传动机构的自动装置。电动推杆工作原理电动机经齿轮减速后，带动一对丝杆螺母。把电机的旋转运动变成直线运动，利用电动机正反转完成推杆动作Q如通过各种杠杆、摇杆或连杆等机构可完成转动、摇动等多而杂动作。通过更改杠杆力臂长度，可以增大或减小行程。行程掌控装置。蜗轮蜗杆传动形式：电机齿轮上的蜗杆带动蜗轮转动，使蜗轮内的小丝杆作轴向移动，由连接板带动限位杆相应作轴向移动，至所需行程时，通过调整限位块压下行程开关断电，电动机停止运转（正反掌控相同）。齿轮传动形式：电机通过减速齿轮后带动安装于内管的小丝杆，带动与之连接一起的做轴向运行螺母，至所设定的行程时螺母触角压住限位开关断开电源，电机停止运动（反向与之相同）。可选配电位器，用以显示推杆运行的行程状态，还可加配编码器，来实现分几步走完整个行程（即走走停停）。特点设计新奇精致、体积小、精度高、同步、自锁性能好、卫生，电机直接驱动，不需要管道的气源、油路，现已大量用于生产线、汽车、透气窗开启、舞台、纺织、污水处理等各个行业设备上。
