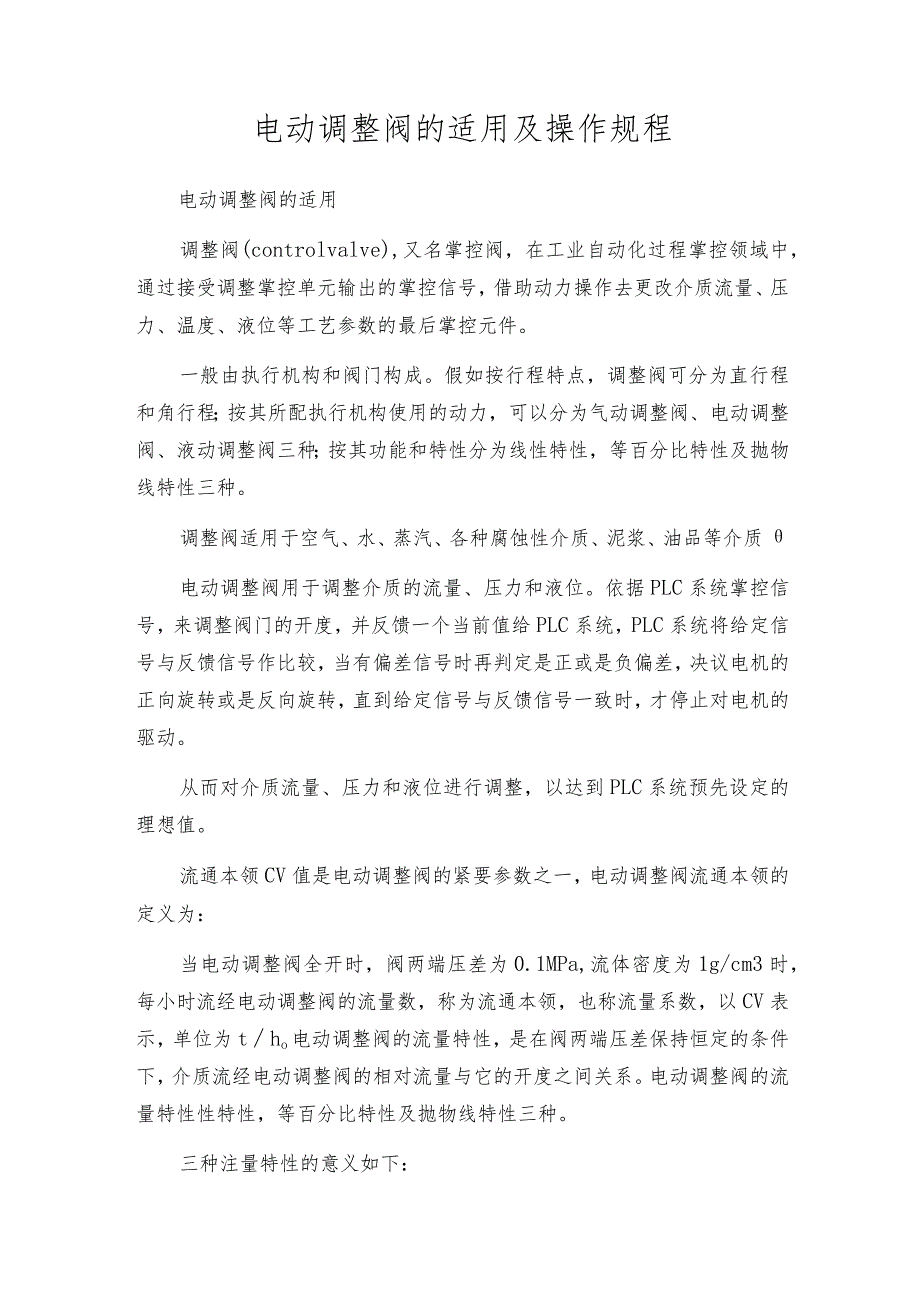

1、电动调整阀的适用及操作规程电动调整阀的适用调整阀(controlvalve),又名掌控阀，在工业自动化过程掌控领域中，通过接受调整掌控单元输出的掌控信号，借助动力操作去更改介质流量、压力、温度、液位等工艺参数的最后掌控元件。一般由执行机构和阀门构成。假如按行程特点，调整阀可分为直行程和角行程；按其所配执行机构使用的动力，可以分为气动调整阀、电动调整阀、液动调整阀三种；按其功能和特性分为线性特性，等百分比特性及抛物线特性三种。调整阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质电动调整阀用于调整介质的流量、压力和液位。依据PLC系统掌控信号，来调整阀门的开度，并反馈一个当前值给PLC系统
2、，PLC系统将给定信号与反馈信号作比较，当有偏差信号时再判定是正或是负偏差，决议电机的正向旋转或是反向旋转，直到给定信号与反馈信号一致时，才停止对电机的驱动。从而对介质流量、压力和液位进行调整，以达到PLC系统预先设定的理想值。流通本领CV值是电动调整阀的紧要参数之一，电动调整阀流通本领的定义为：当电动调整阀全开时，阀两端压差为0.1MPa,流体密度为1g/cm3时，每小时流经电动调整阀的流量数，称为流通本领，也称流量系数，以CV表示，单位为tho电动调整阀的流量特性，是在阀两端压差保持恒定的条件下，介质流经电动调整阀的相对流量与它的开度之间关系。电动调整阀的流量特性性特性，等百分比特性及抛物

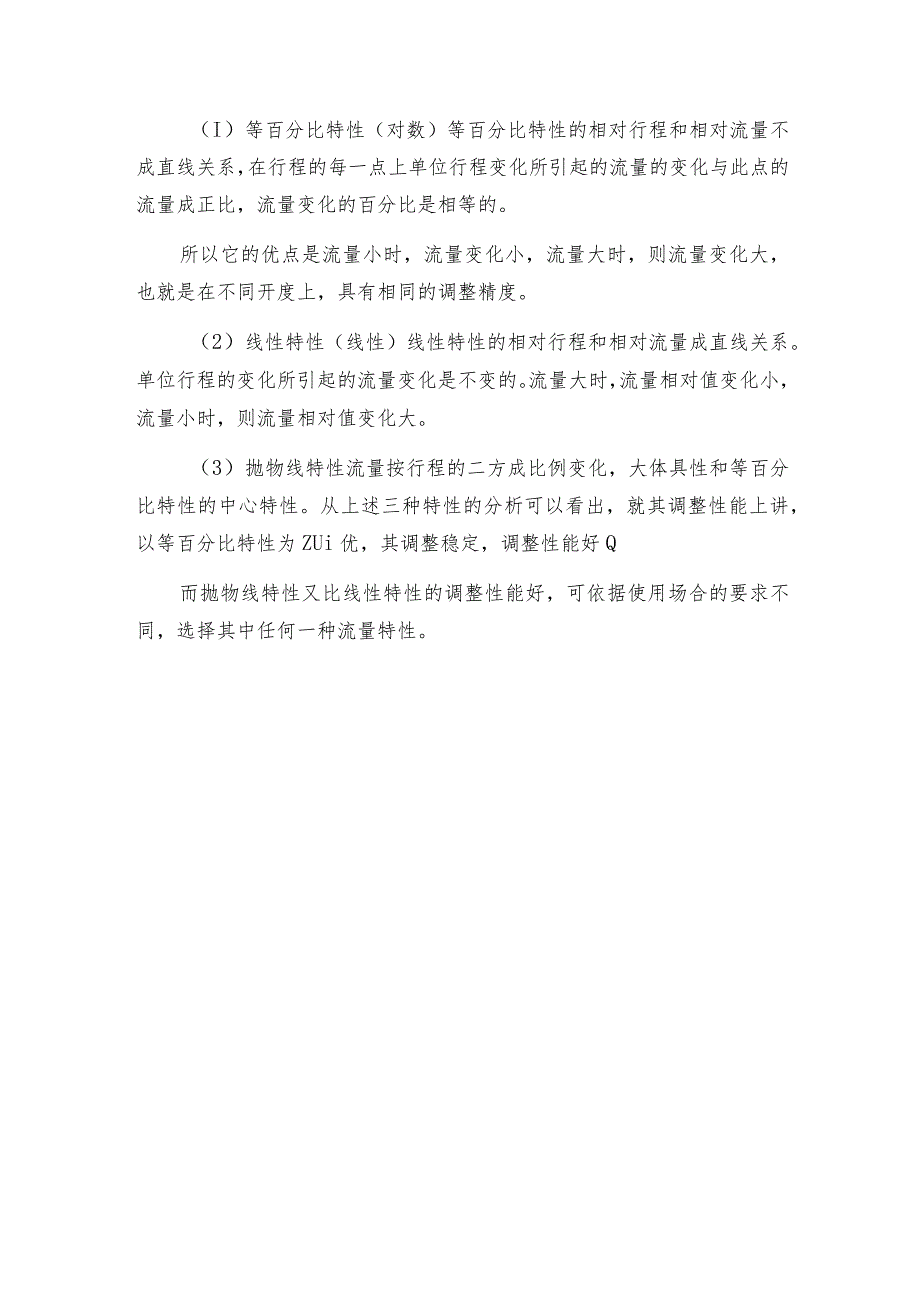

3、线特性三种。三种注量特性的意义如下：（I）等百分比特性（对数）等百分比特性的相对行程和相对流量不成直线关系，在行程的每一点上单位行程变化所引起的流量的变化与此点的流量成正比，流量变化的百分比是相等的。所以它的优点是流量小时，流量变化小，流量大时，则流量变化大，也就是在不同开度上，具有相同的调整精度。（2）线性特性（线性）线性特性的相对行程和相对流量成直线关系。单位行程的变化所引起的流量变化是不变的。流量大时，流量相对值变化小，流量小时，则流量相对值变化大。（3）抛物线特性流量按行程的二方成比例变化，大体具性和等百分比特性的中心特性。从上述三种特性的分析可以看出，就其调整性能上讲，以等百分比特性为ZUi优，其调整稳定，调整性能好Q而抛物线特性又比线性特性的调整性能好，可依据使用场合的要求不同，选择其中任何一种流量特性。
