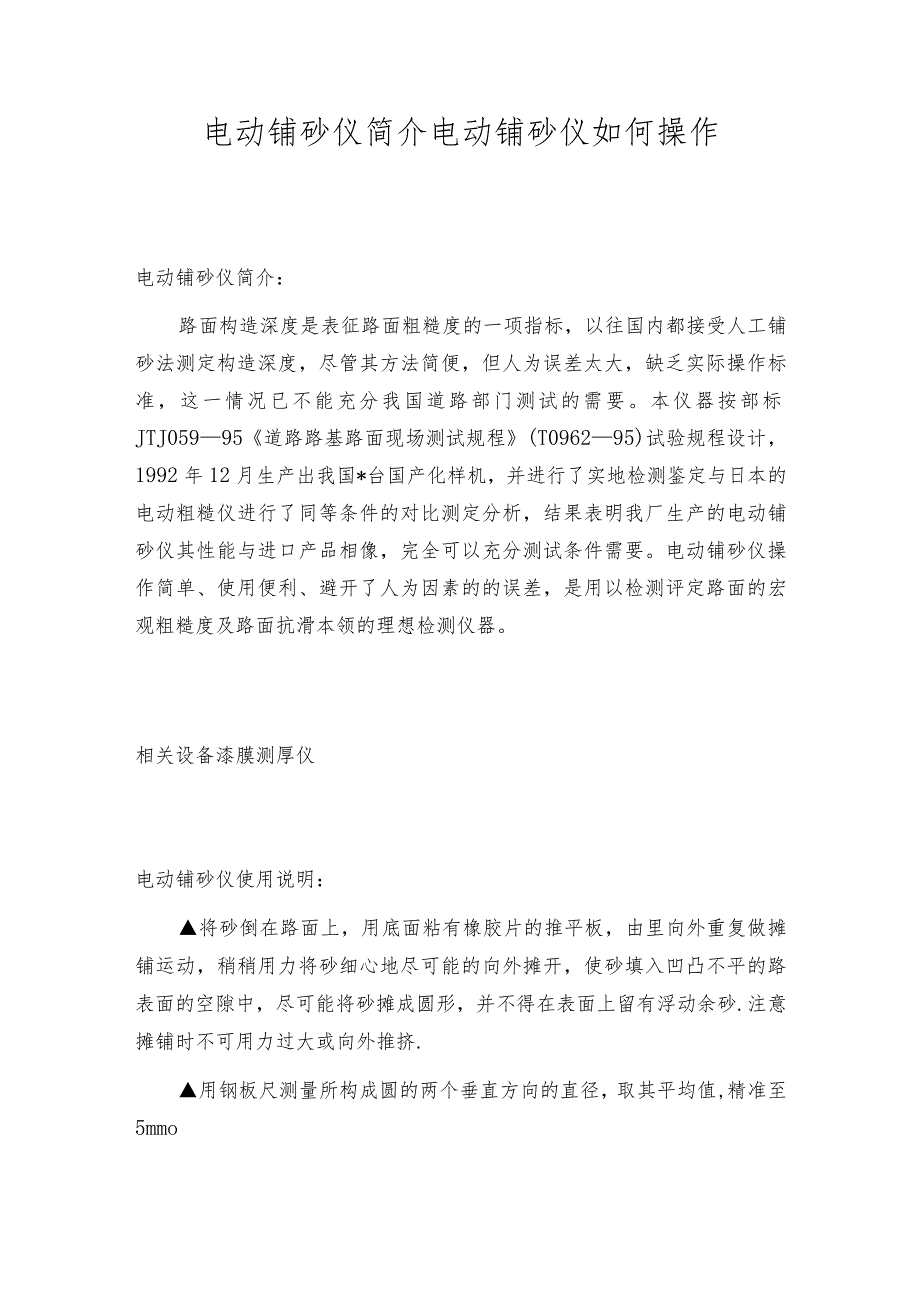

1、电动铺砂仪简介电动铺砂仪如何操作电动铺砂仪简介：路面构造深度是表征路面粗糙度的一项指标，以往国内都接受人工铺砂法测定构造深度，尽管其方法简便，但人为误差太大，缺乏实际操作标准，这一情况已不能充分我国道路部门测试的需要。本仪器按部标JTJ05995道路路基路面现场测试规程(T096295)试验规程设计，1992年12月生产出我国*台国产化样机，并进行了实地检测鉴定与日本的电动粗糙仪进行了同等条件的对比测定分析，结果表明我厂生产的电动铺砂仪其性能与进口产品相像，完全可以充分测试条件需要。电动铺砂仪操作简单、使用便利、避开了人为因素的的误差，是用以检测评定路面的宏观粗糙度及路面抗滑本领的理想检测仪器

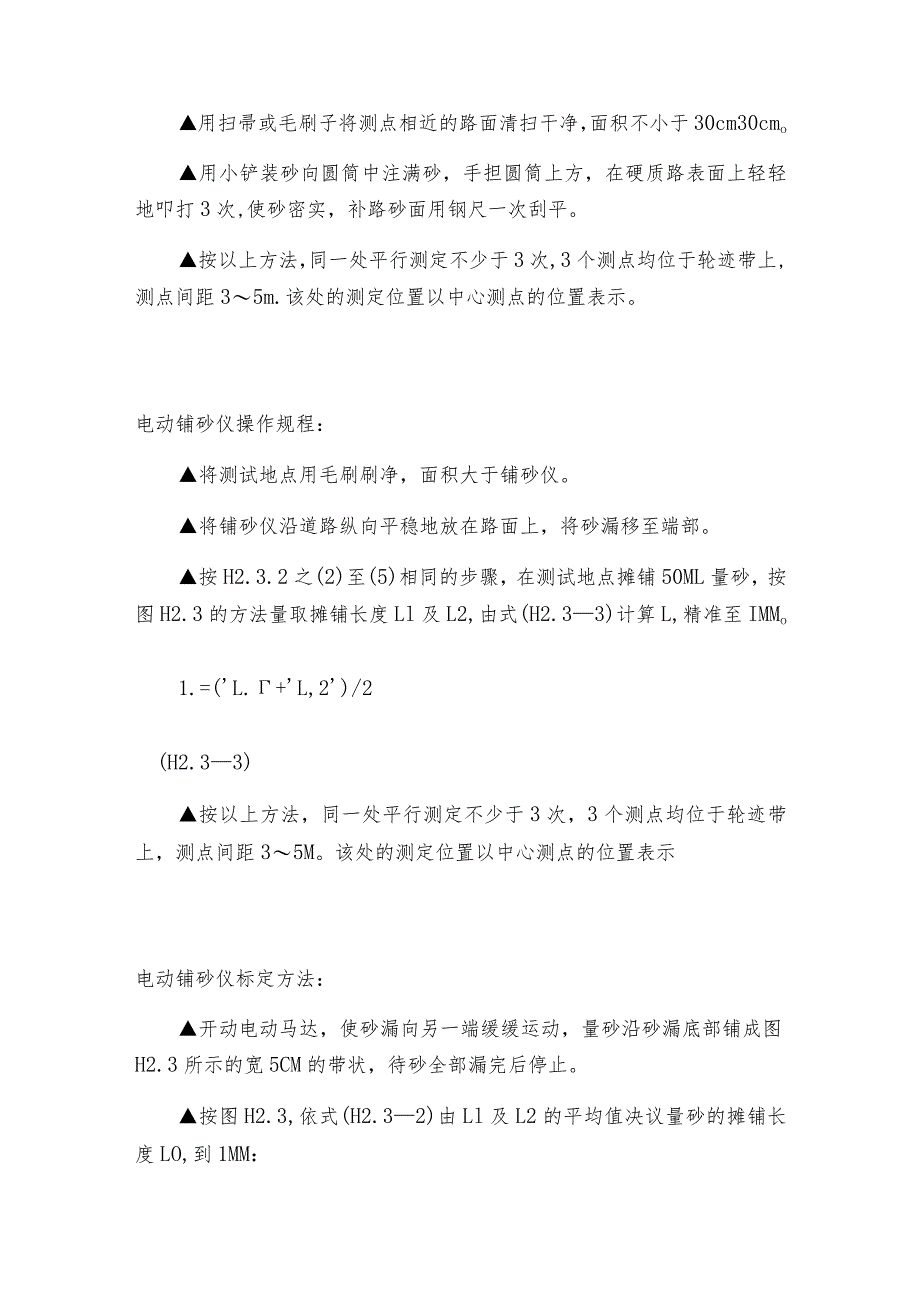

2、。相关设备漆膜测厚仪电动铺砂仪使用说明：将砂倒在路面上，用底面粘有橡胶片的推平板，由里向外重复做摊铺运动，稍稍用力将砂细心地尽可能的向外摊开，使砂填入凹凸不平的路表面的空隙中，尽可能将砂摊成圆形，并不得在表面上留有浮动余砂.注意摊铺时不可用力过大或向外推挤.用钢板尺测量所构成圆的两个垂直方向的直径，取其平均值,精准至5mmo用扫帚或毛刷子将测点相近的路面清扫干净，面积不小于30cm30cmo用小铲装砂向圆筒中注满砂，手担圆筒上方，在硬质路表面上轻轻地叩打3次,使砂密实，补路砂面用钢尺一次刮平。按以上方法，同一处平行测定不少于3次,3个测点均位于轮迹带上,测点间距35m.该处的测定位置以中心测点
3、的位置表示。电动铺砂仪操作规程：将测试地点用毛刷刷净，面积大于铺砂仪。将铺砂仪沿道路纵向平稳地放在路面上，将砂漏移至端部。按H2.3.2之(2)至(5)相同的步骤，在测试地点摊铺50ML量砂，按图H2.3的方法量取摊铺长度Ll及L2,由式(H2.33)计算L,精准至IMMo1.=(L.+L,2)/2(H2.33)按以上方法，同一处平行测定不少于3次，3个测点均位于轮迹带上，测点间距35M。该处的测定位置以中心测点的位置表示电动铺砂仪标定方法：开动电动马达，使砂漏向另一端缓缓运动，量砂沿砂漏底部铺成图H2.3所示的宽5CM的带状，待砂全部漏完后停止。按图H2.3,依式(H2.32)由Ll及L2的

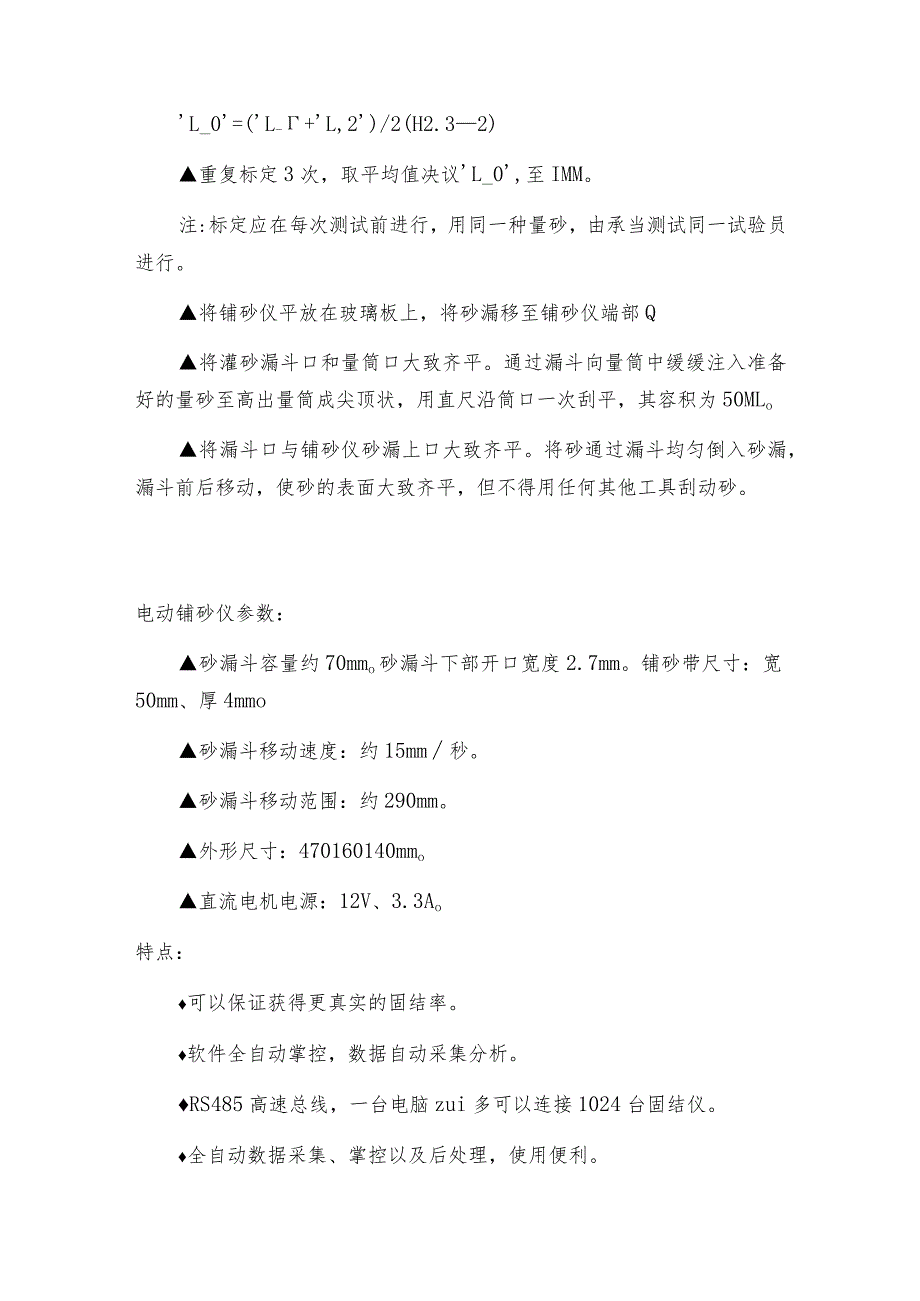

4、平均值决议量砂的摊铺长度LO,到1MM：L_0=(L-+L,2)/2(H2.32)重复标定3次，取平均值决议L_0,至IMM。注:标定应在每次测试前进行，用同一种量砂，由承当测试同一试验员进行。将铺砂仪平放在玻璃板上，将砂漏移至铺砂仪端部Q将灌砂漏斗口和量筒口大致齐平。通过漏斗向量筒中缓缓注入准备好的量砂至高出量筒成尖顶状，用直尺沿筒口一次刮平，其容积为50MLo将漏斗口与铺砂仪砂漏上口大致齐平。将砂通过漏斗均匀倒入砂漏，漏斗前后移动，使砂的表面大致齐平，但不得用任何其他工具刮动砂。电动铺砂仪参数：砂漏斗容量约70mmo砂漏斗下部开口宽度2.7mm。铺砂带尺寸：宽50mm、厚4mmo砂漏斗移动
5、速度：约15mm秒。砂漏斗移动范围：约290mm。外形尺寸：470160140mmo直流电机电源：12V、3.3Ao特点：可以保证获得更真实的固结率。软件全自动掌控，数据自动采集分析。RS485高速总线，一台电脑zui多可以连接1024台固结仪。全自动数据采集、掌控以及后处理，使用便利。实现荷载的掌控，尤其是较小的初始荷载(l-2kPa)也可以完全掌控。参数：用硬码加荷：GJY-800型zui大出力为2.4KN,分级加荷30cm2时自12.5800Kpa共八级(50cm2时自12.5400Kpa共七级)。用硅码加荷：GJY-1600型zui大出力为4.8KN,分级加荷30cm2时自12.516
6、00Kpa共九级(50cm2时自12.5800Kpa共七级)。外形尺寸：7106601000(mm)o整机重量：100Kgo简介：本仪器用于进行土的压缩试验，测定土的变形和压力或孔隙比和压力的关系，变形和时间和关系，以便计算土的单位沉降重，压缩系统，压缩指数，回弹指数，压缩模量团结系数等，测定项目视工程需要而定。符合(GB49351996)标准，完全符合土工试验规程(SL2371999),道路土工试验规程(TO13593)中的固结试验标准，本仪器接受新型高压密度板作为面板，钢板曲线框架，杠杆接受1：12和1：10双刀口，双挂钩结构，容器可同时做30cm2和50cm2两种土样面积试验。操作规程：
7、将仪器放置平稳，并使杠杆位于升降支架之间，使之不产生摩擦。 按土工试验规程置备土样。 装入护环后将置备好的土样放入容器中透水石上，然后上端放上透水石，传压板及钢珠，置于压框正中，安装百分表。 将手轮顺时针方向旋转，使升降杆上升到顶点，再逆时针方向旋转12转。 使用加压头对准钢珠，调整拉杆下端螺帽，使框架向上时容器部分能自由取放。先施加1的预压荷重，使指针读数为零。以后逐级加荷(加荷前卸下预载荷碳码)。加荷后观看杠杆下沉情况或依据需要可逆时针方向旋转手轮,调整升降杆保持杠杆平衡。电动铺砂仪操作规程：将测试地点用毛刷刷净，面积大于铺砂仪。将铺砂仪沿道路纵向平稳地放在路面上，将砂漏移至端部。按H2.
8、3.2之(2)至(5)相同的步骤，在测试地点摊铺50ML量砂，按图H2.3的方法量取摊铺长度Ll及L2,由式(H2.33)计算L,精准至IMMo1.=(L.+L,2)/2(H2.33)按以上方法，同一处平行测定不少于3次，3个测点均位于轮迹带上，测点间距35M。该处的测定位置以中心测点的位置表不O相关设备水泥胶砂振实台电动铺砂仪标定方法：开动电动马达，使砂漏向另一端缓缓运动，量砂沿砂漏底部铺成图H2.3所示的宽5CM的带状，待砂全部漏完后停止。按图H2.3,依式(H2.3-2)由Ll及L2的平均值决议量砂的摊铺长度LO,到1MM：L_0=(L-+L,2)/2(H2.32)重复标定3次，取平均值
9、决议L_0,至IM注:标定应在每次测试前进行，用同一种量砂，由承当测试同一试验员进行。将铺砂仪平放在玻璃板上，将砂漏移至铺砂仪端部。将灌砂漏斗口和量筒口大致齐平。通过漏斗向量筒中缓缓注入准备好的量砂至高出量筒成尖顶状，用直尺沿筒口一次刮平，其容积为50MLo将漏斗口与铺砂仪砂漏上口大致齐平。将砂通过漏斗均匀倒入砂漏，漏斗前后移动，使砂的表面大致齐平，但不得用任何其他工具刮动砂。电动铺砂仪参数： 砂漏斗容量约70mmo砂漏斗下部开口宽度2.7mm。铺砂带尺寸：宽50mm、厚4mmo 砂漏斗移动速度：约15mm秒。 砂漏斗移动范围：约290mm。外形尺寸：470160140mmo直流电机电源：12
10、V、3.3Ao电动铺砂仪简介：路面构造深度是表征路面粗糙度的一项指标，以往国内都接受人工铺砂法测定构造深度，尽管其方法简便，但人为误差太大，缺乏实际操作标准，这一情况已不能充分我国道路部门测试的需要。本仪器按部标JTJ059-95道路路基路面现场测试规程(T096295)试验规程设计，1992年12月生产出我国*台国产化样机，并进行了实地检测鉴定与日本的电动粗糙仪进行了同等条件的对比测定分析，结果表明我厂生产的电动铺砂仪其性能与进口产品相像，完全可以充分测试条件需要。电动铺砂仪操作简单、使用便利、避开了人为因素的的误差，是用以检测评定路面的宏观粗糙度及路面抗滑本领的理想检测仪器。电动铺砂仪使用
11、说明：将砂倒在路面上，用底面粘有橡胶片的推平板，由里向外重复做摊铺运动，稍稍用力将砂细心地尽可能的向外摊开，使砂填入凹凸不平的路表面的空隙中，尽可能将砂摊成圆形，并不得在表面上留有浮动余砂.注意摊铺时不可用力过大或向外推挤.用钢板尺测量所构成圆的两个垂直方向的直径，取其平均值，精准至5mmo用扫帚或毛刷子将测点相近的路面清扫干净，面积不小于30cm30cmo用小铲装砂向圆筒中注满砂，手担圆筒上方，在硬质路表面上轻轻地叩打3次,使砂密实，补路砂面用钢尺一次刮平。 按以上方法，同一处平行测定不少于3次,3个测点均位于轮迹带上,测点间距35.该处的测定位置以中心测点的位置表示。三联低压固结仪操作规程
12、： 将手轮顺时针方向旋转，使升降杆上升到顶点，再逆时针方向旋转12转。 使用加压头对准钢珠，调整拉杆下端螺帽，使框架向上时容器部分能自由取放。先施加1的预压荷重，使指针读数为零。以后逐级加荷（加荷前卸下预载荷碳码）。加荷后观看杠杆下沉情况或依据需要可逆时针方向旋转手轮,调整升降杆保持杠杆平衡。将仪器放置平稳，并使杠杆位于升降支架之间，使之不产生摩擦。按土工试验规程置备土样。装入护环后将置备好的土样放入容器中透水石上，然后上端放上透水石，传压板及钢珠，置于压框正中，安装百分表。特点：可以保证获得更真实的固结率。软件全自动掌控，数据自动采集分析。RS485高速总线，一台电脑ZUi多可以连接1024
13、台固结仪。全自动数据采集、掌控以及后处理，使用便利。实现荷载的掌控，尤其是较小的初始荷载（l-2kPa）也可以完全掌控。参数：用碳码加荷：GJY-800型zui大出力为2.4KN,分级加荷30cm2时自12.5800Kpa共八级（50cm2时自12.5400Kpa共七级)。用碳码加荷：GJY-1600型ZUi大出力为4.8KN,分级加荷30cm2时自12.51600Kpa共九级(50cm2时自12.5800Kpa共七级)。外形尺寸：7106601000(mm)。整机重量：100Kgo简介：本仪器用于进行土的压缩试验，测定土的变形和压力或孔隙比和压力的关系，变形和时间和关系，以便计算土的单位沉降
14、重，压缩系统，压缩指数，回弹指数，压缩模量固结系数等，测定项目视工程需要而定。符合(GB49351996)标准，完全符合土工试验规程(SL2371999),道路土工试验规程(TO13593)中的固结试验标准，本仪器接受新型高压密度板作为面板，钢板曲线框架，杠杆接受1：12和1：10双刀口，双挂钩结构，容器可同时做30cm2和50cm2两种土样面积试验。电动铺砂仪标定方法：开动电动马达，使砂漏向另一端缓缓运动，量砂沿砂漏底部铺成图H2.3所示的宽5CM的带状，待砂全部漏完后停止。按图H2.3,依式(H2.32)由Ll及L2的平均值决议量砂的摊铺长度LO,到1MM：L_0=(L,+L,2)/2(H
15、2.32)重复标定3次，取平均值决议L_0,至IM北注:标定应在每次测试前进行，用同一种量砂，由承当测试同一试验员进行。将铺砂仪平放在玻璃板上，将砂漏移至铺砂仪端部。将灌砂漏斗口和量筒口大致齐平。通过漏斗向量筒中缓缓注入准备好的量砂至高出量筒成尖顶状，用直尺沿筒口一次刮平，其容积为50MLo将漏斗口与铺砂仪砂漏上口大致齐平。将砂通过漏斗均匀倒入砂漏，漏斗前后移动，使砂的表面大致齐平，但不得用任何其他工具刮动砂。相关设备水泥留样桶电动铺砂仪参数：砂漏斗容量约70mmo砂漏斗下部开口宽度2.7mm。铺砂带尺寸：宽50mm、厚4mmo砂漏斗移动速度：约15mm秒。砂漏斗移动范围：约290mm。外形尺寸：470160140mmo直流电机电源：12V、3.3Ao电动铺砂仪简介：路面构造深度是表征路面粗糙度的一项指标，以往国内都接受人工铺砂法测定构造深度，尽管其方法简便，但人为误差太大
