《聚羧酸减水剂造成混凝土滞后泌水的原因剖析.docx》由会员分享，可在线阅读，更多相关《聚羧酸减水剂造成混凝土滞后泌水的原因剖析.docx（3页珍藏版）》请在第壹文秘上搜索。

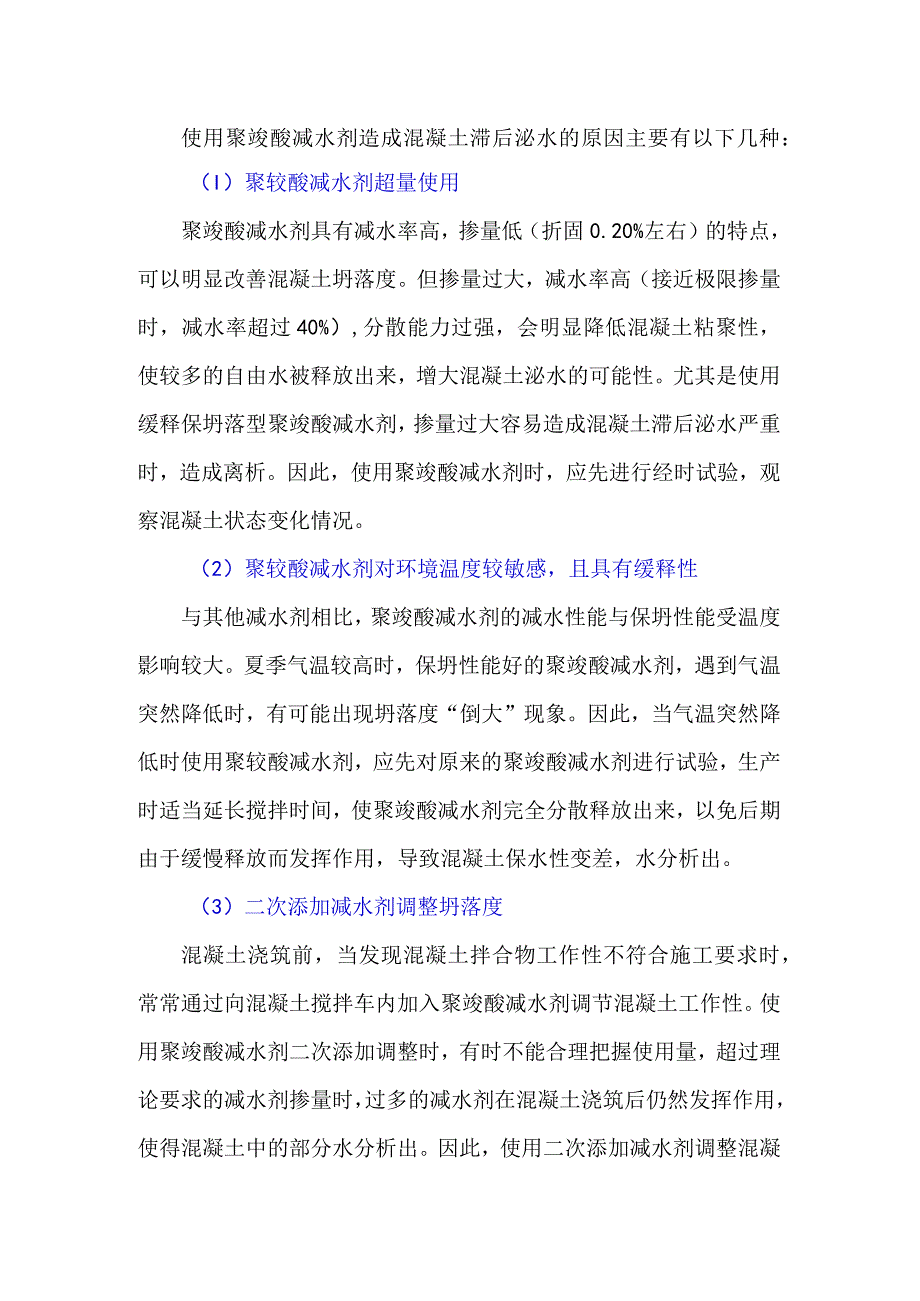

1、使用聚竣酸减水剂造成混凝土滞后泌水的原因主要有以下几种：（I）聚较酸减水剂超量使用聚竣酸减水剂具有减水率高，掺量低（折固0.20%左右）的特点，可以明显改善混凝土坍落度。但掺量过大，减水率高（接近极限掺量时，减水率超过40%）,分散能力过强，会明显降低混凝土粘聚性，使较多的自由水被释放出来，增大混凝土泌水的可能性。尤其是使用缓释保坍落型聚竣酸减水剂，掺量过大容易造成混凝土滞后泌水严重时，造成离析。因此，使用聚竣酸减水剂时，应先进行经时试验，观察混凝土状态变化情况。（2）聚较酸减水剂对环境温度较敏感，且具有缓释性与其他减水剂相比，聚竣酸减水剂的减水性能与保坍性能受温度影响较大。夏季气温较高时，保

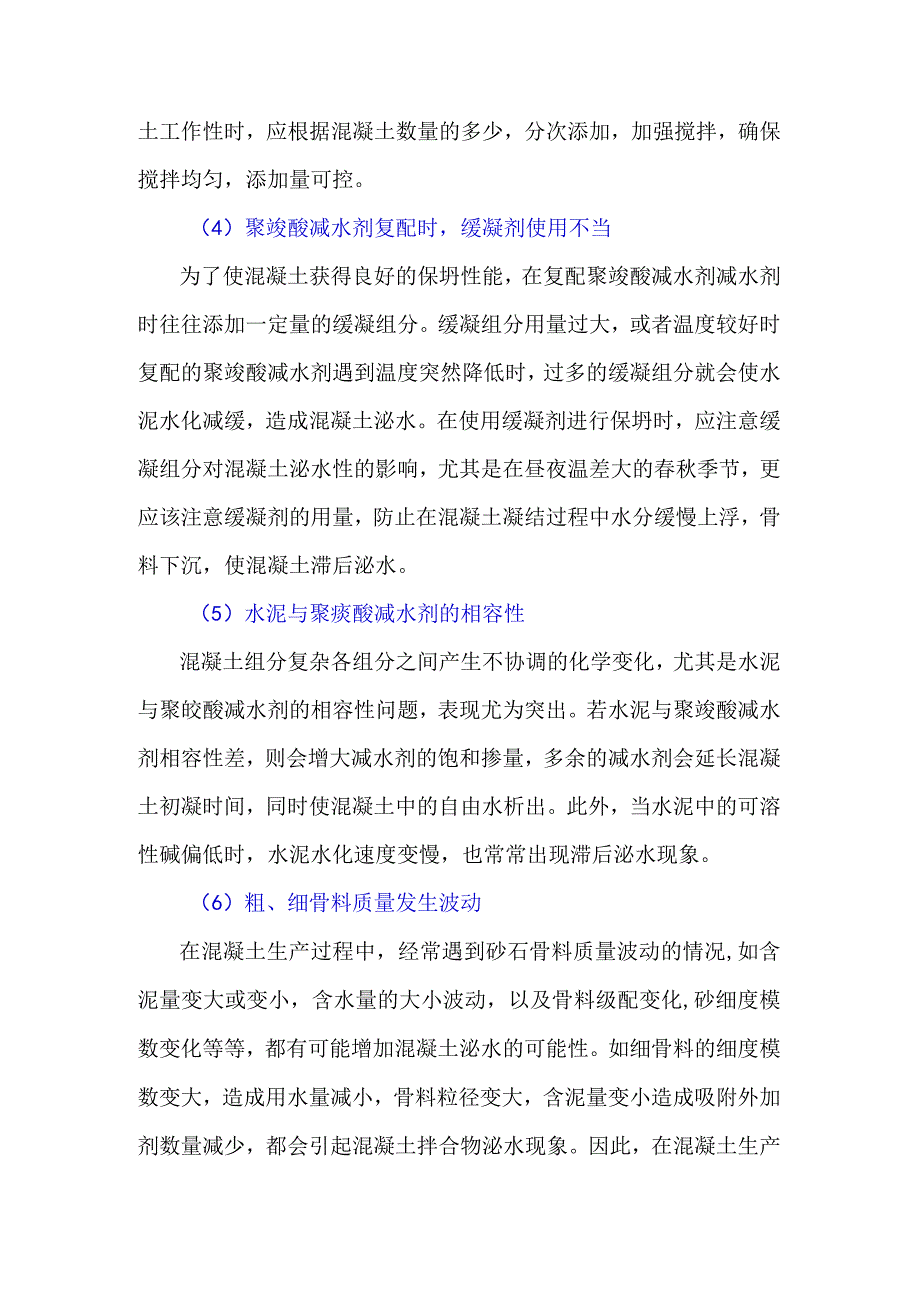

2、坍性能好的聚竣酸减水剂，遇到气温突然降低时，有可能出现坍落度“倒大”现象。因此，当气温突然降低时使用聚较酸减水剂，应先对原来的聚竣酸减水剂进行试验，生产时适当延长搅拌时间，使聚竣酸减水剂完全分散释放出来，以免后期由于缓慢释放而发挥作用，导致混凝土保水性变差，水分析出。（3）二次添加减水剂调整坍落度混凝土浇筑前，当发现混凝土拌合物工作性不符合施工要求时，常常通过向混凝土搅拌车内加入聚竣酸减水剂调节混凝土工作性。使用聚竣酸减水剂二次添加调整时，有时不能合理把握使用量，超过理论要求的减水剂掺量时，过多的减水剂在混凝土浇筑后仍然发挥作用，使得混凝土中的部分水分析出。因此，使用二次添加减水剂调整混凝土工

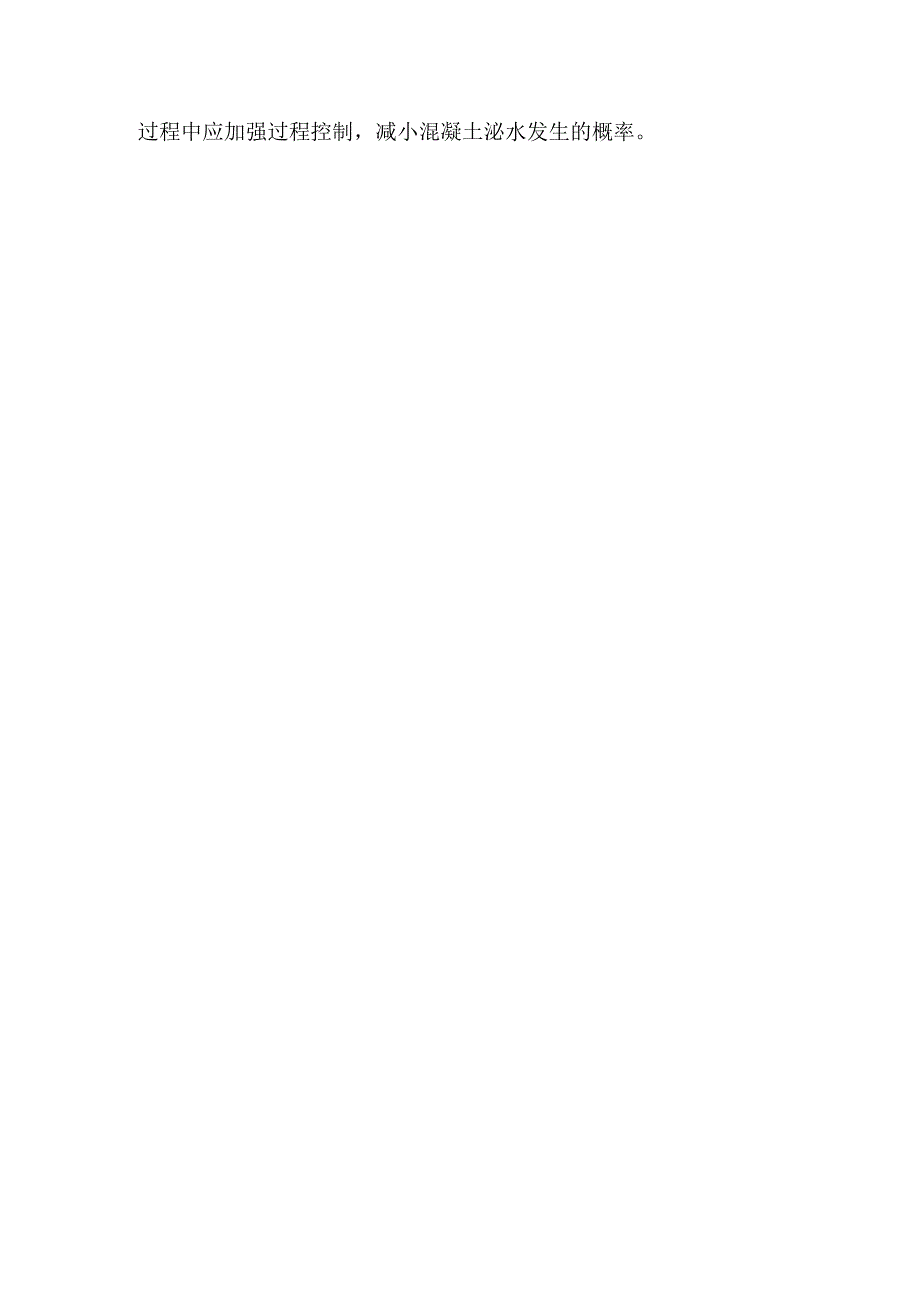

3、作性时，应根据混凝土数量的多少，分次添加，加强搅拌，确保搅拌均匀，添加量可控。（4）聚竣酸减水剂复配时，缓凝剂使用不当为了使混凝土获得良好的保坍性能，在复配聚竣酸减水剂减水剂时往往添加一定量的缓凝组分。缓凝组分用量过大，或者温度较好时复配的聚竣酸减水剂遇到温度突然降低时，过多的缓凝组分就会使水泥水化减缓，造成混凝土泌水。在使用缓凝剂进行保坍时，应注意缓凝组分对混凝土泌水性的影响，尤其是在昼夜温差大的春秋季节，更应该注意缓凝剂的用量，防止在混凝土凝结过程中水分缓慢上浮，骨料下沉，使混凝土滞后泌水。（5）水泥与聚痰酸减水剂的相容性混凝土组分复杂各组分之间产生不协调的化学变化，尤其是水泥与聚皎酸减水剂的相容性问题，表现尤为突出。若水泥与聚竣酸减水剂相容性差，则会增大减水剂的饱和掺量，多余的减水剂会延长混凝土初凝时间，同时使混凝土中的自由水析出。此外，当水泥中的可溶性碱偏低时，水泥水化速度变慢，也常常出现滞后泌水现象。（6）粗、细骨料质量发生波动在混凝土生产过程中，经常遇到砂石骨料质量波动的情况,如含泥量变大或变小，含水量的大小波动，以及骨料级配变化,砂细度模数变化等等，都有可能增加混凝土泌水的可能性。如细骨料的细度模数变大，造成用水量减小，骨料粒径变大，含泥量变小造成吸附外加剂数量减少，都会引起混凝土拌合物泌水现象。因此，在混凝土生产过程中应加强过程控制，减小混凝土泌水发生的概率。
