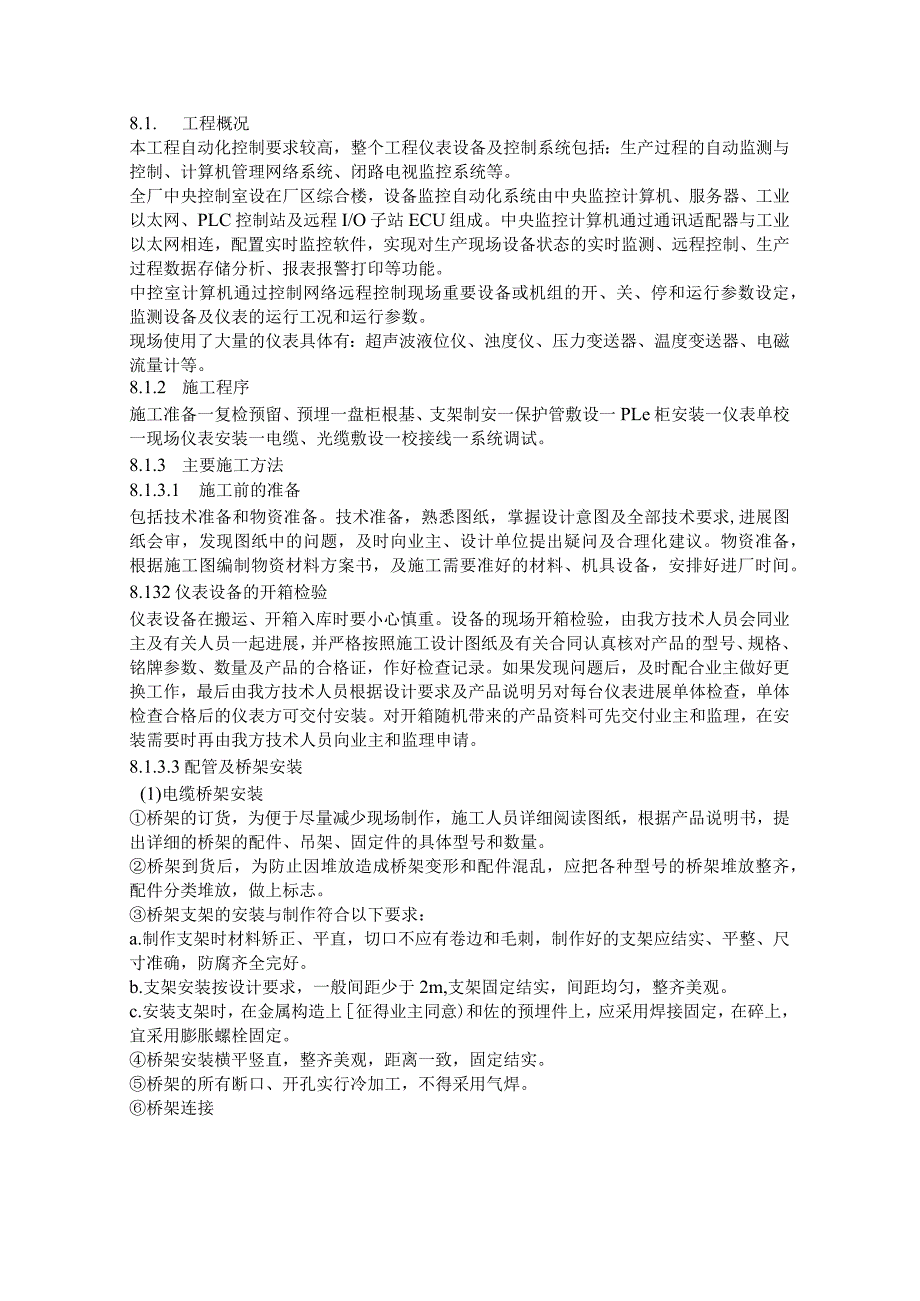

自控系统安装工程施工设计方案.docx_第1页
第1页 / 共7页

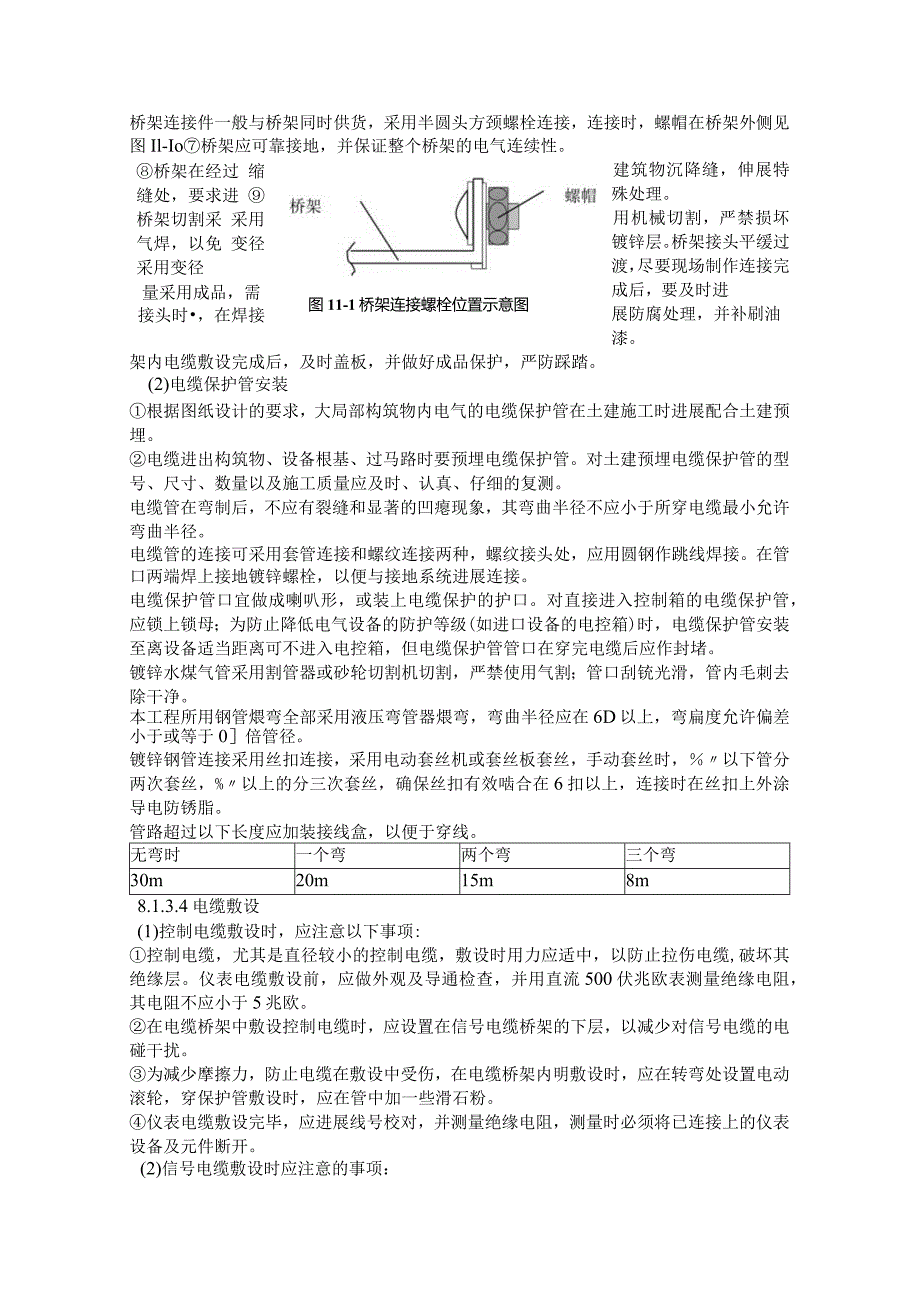

自控系统安装工程施工设计方案.docx_第2页
第2页 / 共7页

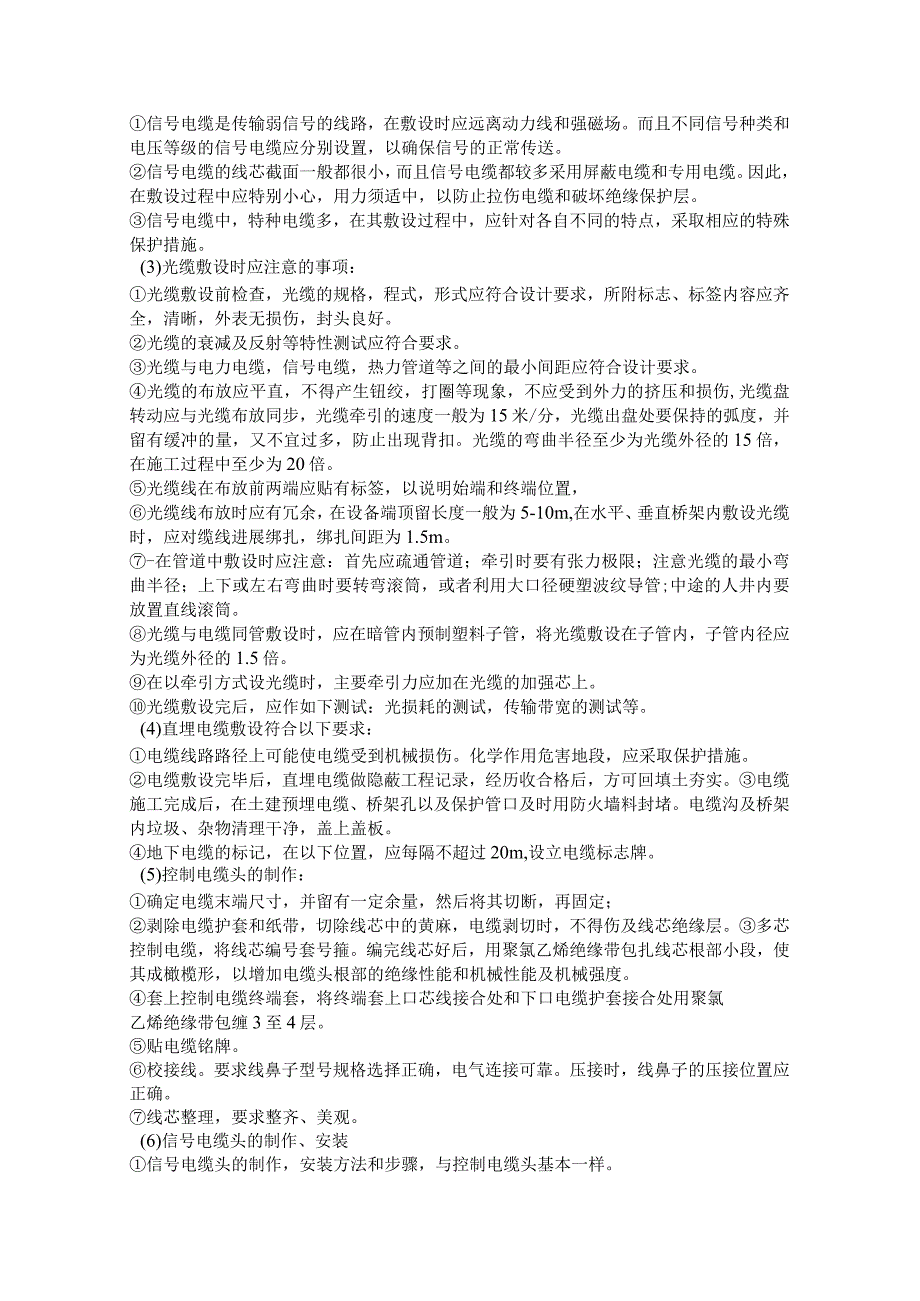

自控系统安装工程施工设计方案.docx_第3页
第3页 / 共7页
自控系统安装工程施工设计方案.docx_第4页
第4页 / 共7页
自控系统安装工程施工设计方案.docx_第5页
第5页 / 共7页
自控系统安装工程施工设计方案.docx_第6页
第6页 / 共7页
自控系统安装工程施工设计方案.docx_第7页
第7页 / 共7页
亲,该文档总共7页,全部预览完了,如果喜欢就下载吧!
资源描述

《自控系统安装工程施工设计方案.docx》由会员分享,可在线阅读,更多相关《自控系统安装工程施工设计方案.docx(7页珍藏版)》请在第壹文秘上搜索。

1、8.1. 工程概况本工程自动化控制要求较高,整个工程仪表设备及控制系统包括:生产过程的自动监测与控制、计算机管理网络系统、闭路电视监控系统等。全厂中央控制室设在厂区综合楼,设备监控自动化系统由中央监控计算机、服务器、工业以太网、PLC控制站及远程I/O子站ECU组成。中央监控计算机通过通讯适配器与工业以太网相连,配置实时监控软件,实现对生产现场设备状态的实时监测、远程控制、生产过程数据存储分析、报表报警打印等功能。中控室计算机通过控制网络远程控制现场重要设备或机组的开、关、停和运行参数设定,监测设备及仪表的运行工况和运行参数。现场使用了大量的仪表具体有:超声波液位仪、浊度仪、压力变送器、温度变

2、送器、电磁流量计等。8.1.2 施工程序施工准备一复检预留、预埋一盘柜根基、支架制安一保护管敷设一PLe柜安装一仪表单校一现场仪表安装一电缆、光缆敷设一校接线一系统调试。8.1.3 主要施工方法8.1.3.1 施工前的准备包括技术准备和物资准备。技术准备,熟悉图纸,掌握设计意图及全部技术要求,进展图纸会审,发现图纸中的问题,及时向业主、设计单位提出疑问及合理化建议。物资准备,根据施工图编制物资材料方案书,及施工需要准好的材料、机具设备,安排好进厂时间。8.132仪表设备的开箱检验仪表设备在搬运、开箱入库时要小心慎重。设备的现场开箱检验,由我方技术人员会同业主及有关人员一起进展,并严格按照施工设

3、计图纸及有关合同认真核对产品的型号、规格、铭牌参数、数量及产品的合格证,作好检查记录。如果发现问题后,及时配合业主做好更换工作,最后由我方技术人员根据设计要求及产品说明另对每台仪表进展单体检查,单体检查合格后的仪表方可交付安装。对开箱随机带来的产品资料可先交付业主和监理,在安装需要时再由我方技术人员向业主和监理申请。8.1.3.3配管及桥架安装(1)电缆桥架安装桥架的订货,为便于尽量减少现场制作,施工人员详细阅读图纸,根据产品说明书,提出详细的桥架的配件、吊架、固定件的具体型号和数量。桥架到货后,为防止因堆放造成桥架变形和配件混乱,应把各种型号的桥架堆放整齐,配件分类堆放,做上标志。桥架支架的

4、安装与制作符合以下要求:a.制作支架时材料矫正、平直,切口不应有卷边和毛刺,制作好的支架应结实、平整、尺寸准确,防腐齐全完好。b.支架安装按设计要求,一般间距少于2m,支架固定结实,间距均匀,整齐美观。c.安装支架时,在金属构造上征得业主同意)和佐的预埋件上,应采用焊接固定,在碎上,宜采用膨胀螺栓固定。桥架安装横平竖直,整齐美观,距离一致,固定结实。桥架的所有断口、开孔实行冷加工,不得采用气焊。桥架连接桥架连接件一般与桥架同时供货,采用半圆头方颈螺栓连接,连接时,螺帽在桥架外侧见图Il-Io桥架应可靠接地,并保证整个桥架的电气连续性。量采用成品,需接头时,在焊接桥架在经过 缩缝处,要求进 桥架

5、切割采 采用气焊,以免 变径采用变径图11-1桥架连接螺栓位置示意图建筑物沉降缝,伸展特殊处理。用机械切割,严禁损坏镀锌层。桥架接头平缓过渡,尽要现场制作连接完成后,要及时进展防腐处理,并补刷油漆。架内电缆敷设完成后,及时盖板,并做好成品保护,严防踩踏。(2)电缆保护管安装根据图纸设计的要求,大局部构筑物内电气的电缆保护管在土建施工时进展配合土建预埋。电缆进出构筑物、设备根基、过马路时要预埋电缆保护管。对土建预埋电缆保护管的型号、尺寸、数量以及施工质量应及时、认真、仔细的复测。电缆管在弯制后,不应有裂缝和显著的凹瘪现象,其弯曲半径不应小于所穿电缆最小允许弯曲半径。电缆管的连接可采用套管连接和螺

6、纹连接两种,螺纹接头处,应用圆钢作跳线焊接。在管口两端焊上接地镀锌螺栓,以便与接地系统进展连接。电缆保护管口宜做成喇叭形,或装上电缆保护的护口。对直接进入控制箱的电缆保护管,应锁上锁母;为防止降低电气设备的防护等级(如进口设备的电控箱)时,电缆保护管安装至离设备适当距离可不进入电控箱,但电缆保护管管口在穿完电缆后应作封堵。镀锌水煤气管采用割管器或砂轮切割机切割,严禁使用气割;管口刮铳光滑,管内毛刺去除干净。本工程所用钢管煨弯全部采用液压弯管器煨弯,弯曲半径应在6D以上,弯扁度允许偏差小于或等于0倍管径。镀锌钢管连接采用丝扣连接,采用电动套丝机或套丝板套丝,手动套丝时,以下管分两次套丝,%以上的

7、分三次套丝,确保丝扣有效啮合在6扣以上,连接时在丝扣上外涂导电防锈脂。管路超过以下长度应加装接线盒,以便于穿线。无弯时一个弯两个弯三个弯30m20m15m8m8.1.3.4电缆敷设(1)控制电缆敷设时,应注意以下事项:控制电缆,尤其是直径较小的控制电缆,敷设时用力应适中,以防止拉伤电缆,破坏其绝缘层。仪表电缆敷设前,应做外观及导通检查,并用直流500伏兆欧表测量绝缘电阻,其电阻不应小于5兆欧。在电缆桥架中敷设控制电缆时,应设置在信号电缆桥架的下层,以减少对信号电缆的电碰干扰。为减少摩擦力,防止电缆在敷设中受伤,在电缆桥架内明敷设时,应在转弯处设置电动滚轮,穿保护管敷设时,应在管中加一些滑石粉。

8、仪表电缆敷设完毕,应进展线号校对,并测量绝缘电阻,测量时必须将已连接上的仪表设备及元件断开。(2)信号电缆敷设时应注意的事项:信号电缆是传输弱信号的线路,在敷设时应远离动力线和强磁场。而且不同信号种类和电压等级的信号电缆应分别设置,以确保信号的正常传送。信号电缆的线芯截面一般都很小,而且信号电缆都较多采用屏蔽电缆和专用电缆。因此,在敷设过程中应特别小心,用力须适中,以防止拉伤电缆和破坏绝缘保护层。信号电缆中,特种电缆多,在其敷设过程中,应针对各自不同的特点,采取相应的特殊保护措施。(3)光缆敷设时应注意的事项:光缆敷设前检查,光缆的规格,程式,形式应符合设计要求,所附标志、标签内容应齐全,清晰

9、,外表无损伤,封头良好。光缆的衰减及反射等特性测试应符合要求。光缆与电力电缆,信号电缆,热力管道等之间的最小间距应符合设计要求。光缆的布放应平直,不得产生钮绞,打圈等现象,不应受到外力的挤压和损伤,光缆盘转动应与光缆布放同步,光缆牵引的速度一般为15米/分,光缆出盘处要保持的弧度,并留有缓冲的量,又不宜过多,防止出现背扣。光缆的弯曲半径至少为光缆外径的15倍,在施工过程中至少为20倍。光缆线在布放前两端应贴有标签,以说明始端和终端位置,光缆线布放时应有冗余,在设备端顶留长度一般为5-10m,在水平、垂直桥架内敷设光缆时,应对缆线进展绑扎,绑扎间距为1.5m。-在管道中敷设时应注意:首先应疏通管

10、道;牵引时要有张力极限;注意光缆的最小弯曲半径;上下或左右弯曲时要转弯滚筒,或者利用大口径硬塑波纹导管;中途的人井内要放置直线滚筒。光缆与电缆同管敷设时,应在暗管内预制塑料子管,将光缆敷设在子管内,子管内径应为光缆外径的1.5倍。在以牵引方式设光缆时,主要牵引力应加在光缆的加强芯上。光缆敷设完后,应作如下测试:光损耗的测试,传输带宽的测试等。(4)直埋电缆敷设符合以下要求:电缆线路路径上可能使电缆受到机械损伤。化学作用危害地段,应采取保护措施。电缆敷设完毕后,直埋电缆做隐蔽工程记录,经历收合格后,方可回填土夯实。电缆施工完成后,在土建预埋电缆、桥架孔以及保护管口及时用防火墙料封堵。电缆沟及桥架

11、内垃圾、杂物清理干净,盖上盖板。地下电缆的标记,在以下位置,应每隔不超过20m,设立电缆标志牌。(5)控制电缆头的制作:确定电缆末端尺寸,并留有一定余量,然后将其切断,再固定;剥除电缆护套和纸带,切除线芯中的黄麻,电缆剥切时,不得伤及线芯绝缘层。多芯控制电缆,将线芯编号套号箍。编完线芯好后,用聚氯乙烯绝缘带包扎线芯根部小段,使其成橄榄形,以增加电缆头根部的绝缘性能和机械性能及机械强度。套上控制电缆终端套,将终端套上口芯线接合处和下口电缆护套接合处用聚氯乙烯绝缘带包缠3至4层。贴电缆铭牌。校接线。要求线鼻子型号规格选择正确,电气连接可靠。压接时,线鼻子的压接位置应正确。线芯整理,要求整齐、美观。

12、(6)信号电缆头的制作、安装信号电缆头的制作,安装方法和步骤,与控制电缆头基本一样。屏蔽电缆头与控制电缆头不同的是,屏蔽电缆头制作时,要求将同一根电缆的一端(并且只能一端)屏蔽层作抗干扰接地,接至抗干扰接地系统。(7)光缆电缆头的制作、安装光纤的电缆头一般采取活动连接:确定光缆末端尺寸,开断后进展定位固定。剥切绝缘层和纸带。剥切长度不宜过长,最好靠近光纤插口近处,以保持光缆机械性能,同时,其加强芯应留一段。缆芯编号,贴光缆铭牌。光纤连接器连接。用专用工具将光纤穿入连接器固定。将连接好的光纤连接器插入设备光纤插口中。1.3.5现场仪表的安装因为本工程施工专业多,人员复杂,而仪表属于精细贵重的测量

13、设备,所以应注意仪表设备的安全、保护工作,选择适当的安装时间。在工艺设备、土建专业的施工工作基本完毕后,现场施工人员比较有序的情况下,进展仪表设备的安装。1、一般仪表的安装1)取源部件的安装安装取源部件的开孔与焊接工作,必须在工艺管道或设备的防腐、衬里、吹扫和压力实验前进展;开孔时,应采用机械加工方法,且取源部件不在焊缝及其边缘上开孔。2)压力取源部件安装(1)位置选在介质流速稳定的地方;(2)当测量温度高于60时的液体压力时,就地安装的压力表的取源部件应带有环形或U型冷凝弯;(3)测量气体压力时,取源部件应安装在工艺管道的上半部;测量液体压力时,取源部件安装在工艺管道的下半部与工艺管道的水平

14、中心线成0-450夹角的范围内;3)物位取源部件的安装位置选在物位变化灵敏且不使检测元件受到物料冲击的地方。2、仪表设备的安装1)就地安装仪表的位置,选在光线充足,操作维修方便的地方,不宜安装在振动、潮湿宜受机械损伤,有强磁场干扰、高温、温度变化剧烈的地方;仪表的中心距地面高度宜为1.2-1.5米。直接安装在工艺管道上的仪表,那么在工艺管道吹扫后、压力实验前安装,且仪表外壳上的箭头指向与被测介质的流向一致。2)物位仪表:施工时必须严格按照设计标高及仪表安装说明书进展安装,同时固定结实。3)分析仪表:预处理装置单独安装,且宜靠近传送器,在安装分析仪表前仔细阅读仪表配套说明书及设计要求后,再进展安

15、装,又因大多数分析仪表的测量探头容易受损,所以安装时注意小心轻放。8.136特殊仪表的安装1电磁流量计首先根据仪表安装说明书、施工图及施工标准,测量确定流量计安装位置,保证前后直管段前5D后3D(D为工艺管道的直径)。在流量计安装位置处,截下短管,其长度就为流量计本体长度、柔口、短管、法兰尺寸及调整尺寸之和。将上游工艺管口排圆,套上法兰(该法兰依据流量计法兰尺寸配套定做)焊接、内外满焊,注意焊接中变形作用,由点及面,同时焊好下游柔口护筋。用汽车和吊车将流量计运到流量计井边,先在井底流量计位置铺好枕木,枕木标高与工艺管底部平齐,安装时起支撑作用,再用吊车将流量计吊进井内,缓缓落在枕木上,靠近上游法兰并套上螺栓,初步装定好。安装流量计时应特别注意介质流向与流量计方向。再将带法兰短管吊到流量计井内,先与流量计法兰连接好,然后调整好流量计、短管与工艺管道,使其基本在同一轴线,再初步收紧接口。从上游到下游依次收紧法兰垫片和接口,使流量计与管道同轴度到达最正确。在水平和倾斜的工艺管道上安装时.,两个测量电极不在工艺管道的正上方和正下方位置;在垂直工艺管道上安装时,实测介质的流向应自下而上;口径大于300亳米时,采有专用的支架
