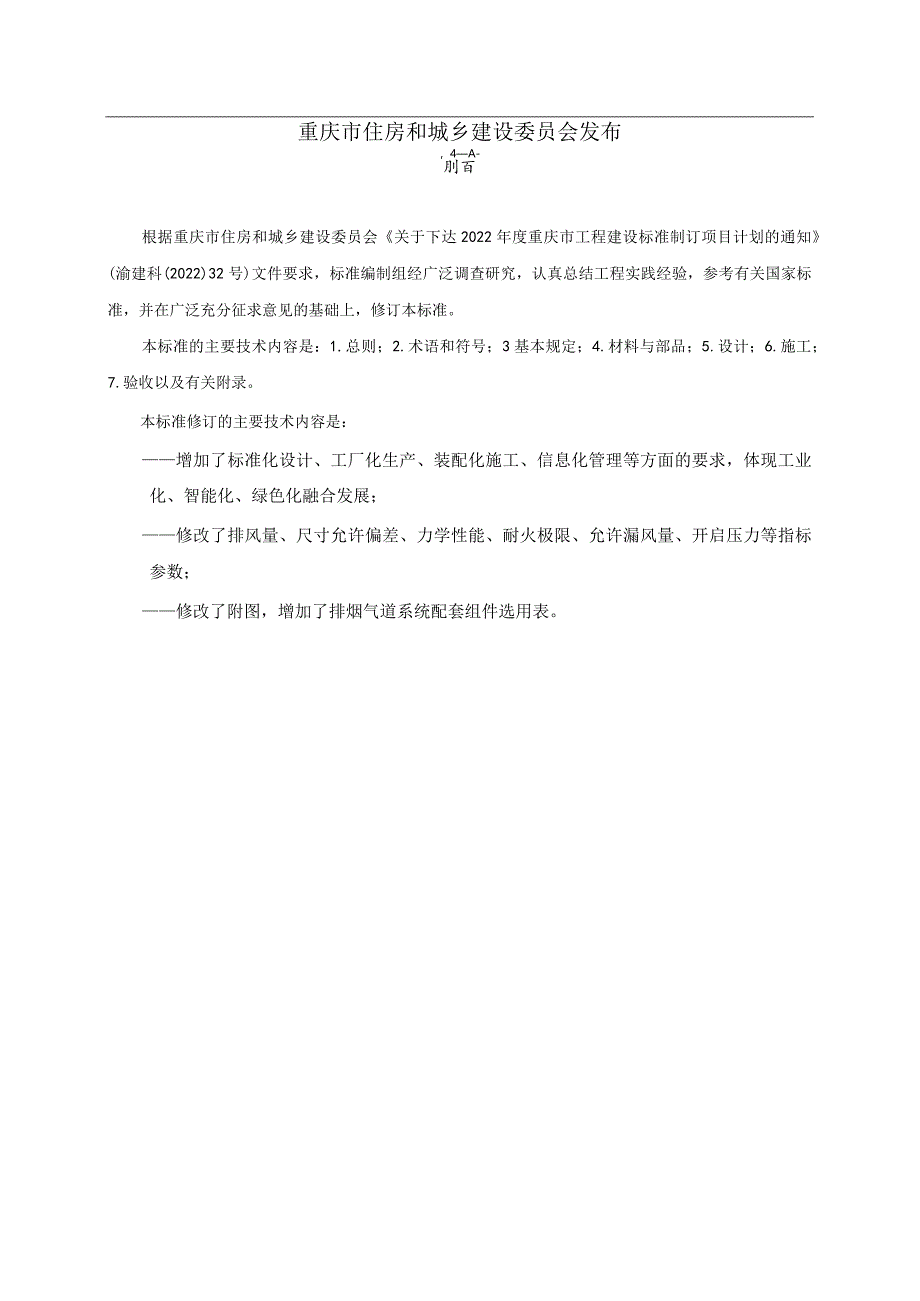

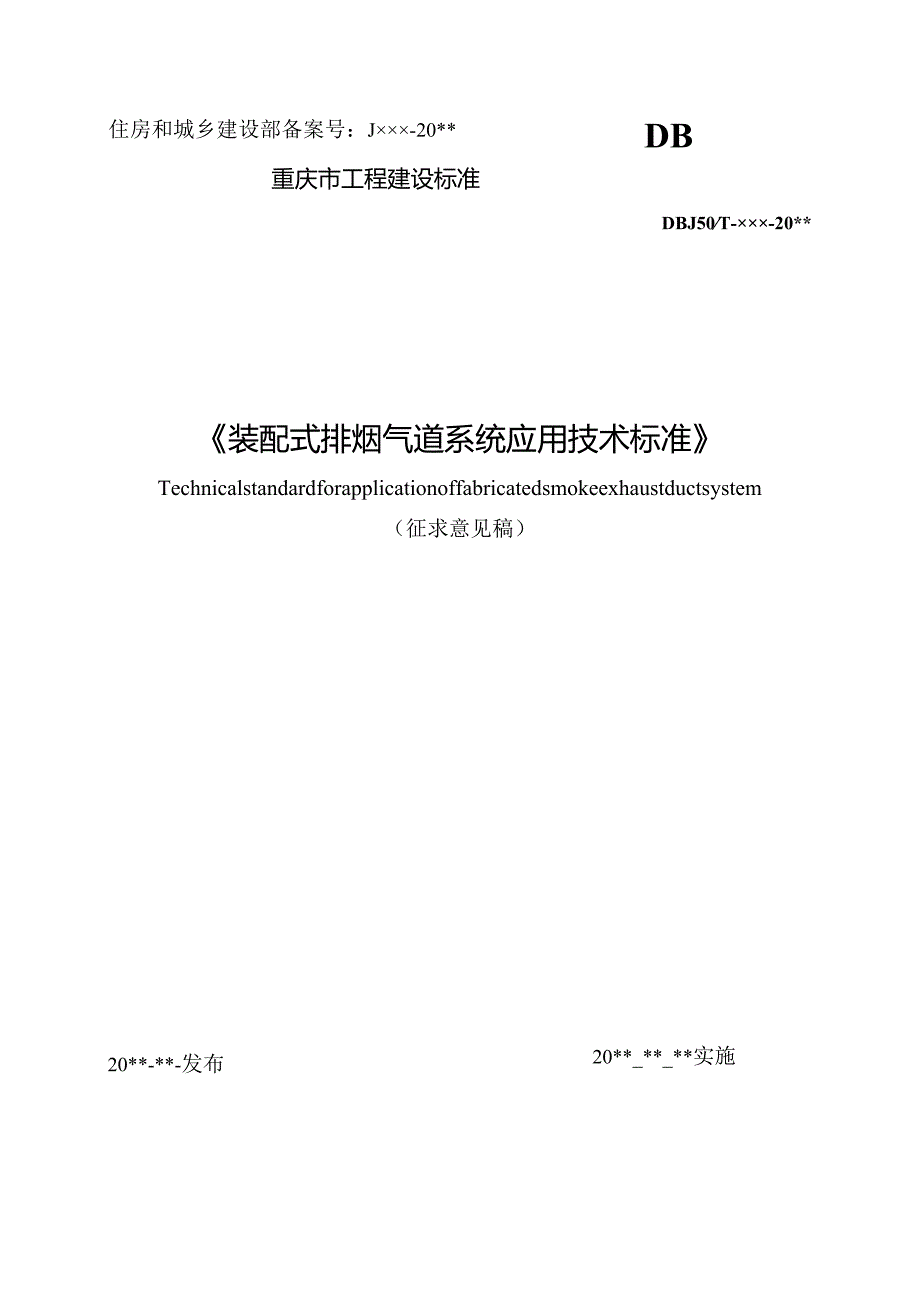

1、住房和城乡建设部备案号：J-20*DB重庆市工程建设标准DBJ50T-20*装配式排烟气道系统应用技术标准Technicalstandardforapplicationoffabricatedsmokeexhaustductsystem（征求意见稿）20*-*-发布20*_*_*实施重庆市住房和城乡建设委员会发布，4A-刖百根据重庆市住房和城乡建设委员会关于下达2022年度重庆市工程建设标准制订项目计划的通知(渝建科(2022)32号)文件要求，标准编制组经广泛调查研究，认真总结工程实践经验，参考有关国家标准，并在广泛充分征求意见的基础上，修订本标准。本标准的主要技术内容是：1.总则；2.术语

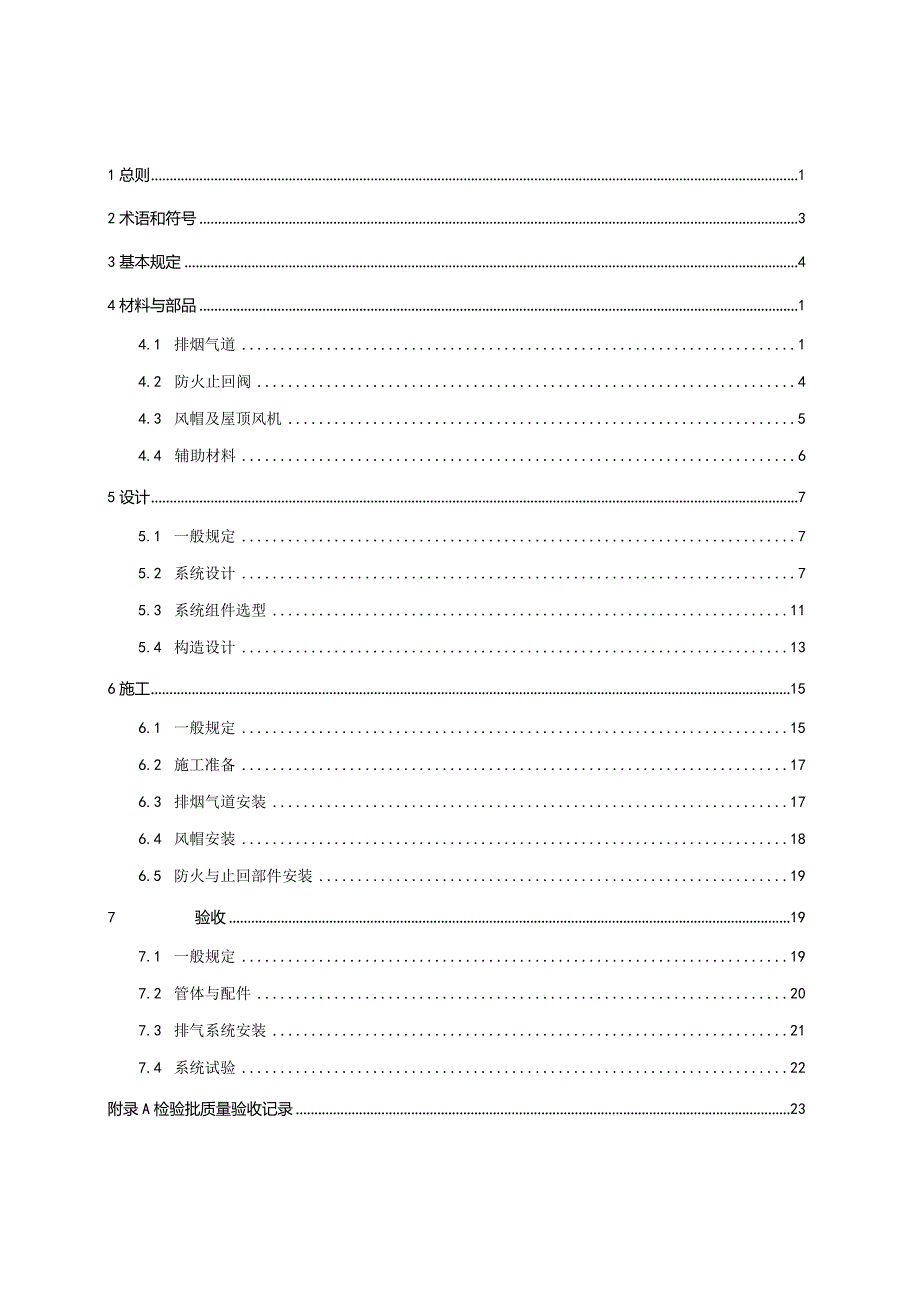

2、和符号；3基本规定；4.材料与部品；5.设计；6.施工；7.验收以及有关附录。本标准修订的主要技术内容是：增加了标准化设计、工厂化生产、装配化施工、信息化管理等方面的要求，体现工业化、智能化、绿色化融合发展；修改了排风量、尺寸允许偏差、力学性能、耐火极限、允许漏风量、开启压力等指标参数；修改了附图，增加了排烟气道系统配套组件选用表。1总则12术语和符号33基本规定44材料与部品14.1 排烟气道14.2 防火止回阀44.3 风帽及屋顶风机54.4 辅助材料65设计75.1 一般规定75.2 系统设计75.3 系统组件选型115.4 构造设计136施工156.1 一般规定156.2 施工准备17
3、6.3 排烟气道安装176.4 风帽安装186.5 防火与止回部件安装197验收197.1 一般规定197.2 管体与配件207.3 排气系统安装217.4 系统试验22附录A检验批质量验收记录23附录B排烟气道系统工程隐蔽检查记录23附录C排烟气道系统资料验收记录29附录D分项、子分部工程质量验收记录29附录E排烟气道系统各构件构造图32本规程用词说明41引用标准名录42条文说明42Contents1Generalprovisions2 Termsandsymbols33 Basicrequirement44 Materialsandcomponents14.1 Smokeexhaustdu
4、ct14.2 Firecheckvalve44.3 Hoodandrffan54.4 Auxiliarymaterials65 Design75.1 Generalprovisions75.2 Systemsdesign75.3 Systemcomponentselection115.4 Structuraldesign136 Construction156.1 Generalprovisions156.2 Constructionpreparation176.3 Installationofsmokeexhaustduct176.4 Installationofhd186.5 Install
5、ationoffirepreventionandcheckcomponents197 Checkandaccept197.1 Generalprovisions197.2 Pipebodyandaccessories207.3 Installationofexhaustsystem217.4 Systemtest22Appendix A Inspectionbatchqualityacceptancerecord23Appendix B Hiddeninspectionrecordofsmokeexhaustductsystemengineering23Appendix C Acceptanc
6、erecordofsmokeexhaustductsystemdata29Appendix D RecordofQualityAcceptanceforSubitemandSubitemProjects29Appendix E Structuraldiagramofvariouscomponentsofsmokeexhaustductsystem32Explanationofwordinginthiscode411.istofQuotedstandards42Explanationofprovision421总则.o.为规范住宅厨房和卫生间排烟气道系统的工程应用，保证工程质量，做到安全可靠、技
7、术先进、绿色环保、经济适用，制定本标准。条文说明:住宅排烟气道系统具有防串烟、防窜气、防倒灌、防火等要求。自2015年我市发布了机制排烟气道系统应用技术规程DBJ50T-212-2015以来,对规范我市建筑厨卫排烟气道系统的技术应用,保证建筑排烟气道工程质量发挥了积极的作用。但随着我市建筑厨卫排烟气道实施能力的提升和工艺技术的进步,以及2018年2019年期间,住建部发布了行业标准住宅厨房和卫生间排烟（气）道制品JGT194.2018、住宅排气管道系统工程技术标准JGJT4552018,进一步提高对产品性能要求;因此,原标准中部分内容不够科学合理、技术指标偏低,以及设计标准化、施工装配化、管理
8、信息化体现不充分等问题逐渐凸显出来。为进一步提高标准内容的科学性、合理性、指导性,尽可能发挥建筑厨卫排烟气道系统对于装配式建筑产品提高质量、提高效率、减少人工、减少浪费的综合优势,满足节能、环保、安全、适用、经济等性能要求,基于现阶段我市建筑厨卫排烟气道系统的技术水平和实施能力,提出对原标准内容进行修订。1.0.2本标准适用于重庆市新建、扩建、改建住宅厨房和卫生间采用装配式排烟气道系统的设计、生产、施工及验收。条文说明:本标准适用于住宅厨房机械排油烟和卫生间排气用排烟气道工程的设计、部品与材料选择、施工及险收等。不适用于燃气、燃油的热水器及户式燃油采暖锅炉等设备的排烟气道工程,因为此类设备排放
9、的气体往往对人体有毒、有害，如果此类气体排入排烟气道内,因故产生回窜,一旦进入室内可能会导致严重安全事故;而且这些设备在工作时,可能会由于高温和不充分燃烧而携带可燃气体排入排烟气道内产生气体燃烧而引发火灾。1.0.3住宅厨房和卫生间排烟气道系统应满足标准化设计、工厂化生产、装配化施工、信息化管理等要求，并应按装配式一体化原则对排烟气道各系统进行选型。条文说明:住宅排气管道系统的主体排烟气道是一种预制构件,在落后的手工作坊生产方式下,其生产过程存在占用耕地、污染环境、浪费材料等问题,并且其生产过程不规范、质量不稳定,应鼓励先进的建筑工业化生产技术,逐步实现构件的规模化、集约化生产,淘汰落后产能,
10、达到提质增效的目的。且在生产和施工过程中,应严格控制粉尘与废渣废水排放,满足环保要求。另外,住宅排烟气道系统各部件应按一体化原则的设计和施工,相互之间应进行可靠连接和相互匹配,以保证其具有一定的整体排气性能，系统中各部件不得随意更换,否则其性能将发生改变甚至无法正常工作,但目前国内住宅排气管道系统在应用过程中,往往缺乏整体概念,对系统整体性能检脸者不多,各管道、防火止回部件、风帽等部件的供应经常存在拼凑现象,动辄临时变更配套部件规格型号,导致整体排气性能不稳定甚至不能正常排气。1.0.4住宅厨房和卫生间排烟气道系统的设计、生产、施工及验收，除应符合本标准外，尚应符合国家及重庆现行有关标准的规定
11、。2术语和符号2.0.1装配式排烟气道系统fabricatedfluegasductSystemFabricatcdfluegasductsystem按功能布局可划分为厨房排油烟和卫生间排气两部分，是指由工厂化生产的排烟气道、防火止回阀、防回流装置、屋顶风帽及其连接结构等部件在现场装配组成，用以降低室内空气污染，将住宅厨房油烟气或卫生间浊气集中排放的管道系统，具有防止烟气倒灌、窜烟窜味功能，起隔烟阻火的作用。2.0.2排烟气道ventilatingduct在工厂采用成套机械设备生产的用于排除厨房油烟气或卫生间浊气的混凝土管道制品。2.0.3排油烟气防火止回阀（简称防火止回阀）firecheck
12、valve安装在厨房排油烟机或卫生间排风机后端用于防止烟气回流和阻火的阀门。该阀门在规定时间内能满足耐火性能要求，风机工作时呈开启状态，风机不工作时处于自然关闭状态。2.0.4屋顶风帽roofhood安装在屋顶辅助排除废气，并能够防止风、雨雪等倒灌进入排烟气道内的装置。2.0.5接管套Totakeovertheset连接上下两节排烟气道的管芯，防止烟气通过排烟气道接缝错位及泄漏。2.0.6进气口Airinlet排烟气道的进气部位。2.0.7支管branch连接排烟气道与油烟机或排风机之间的管道。2.0.8公称工作温度Nominaloperatingtemperature按使用环境条件，将感温元
13、件规定在一个确定值下能工作的温度，即防火阀门起防火功能作用的起始温度。3基本规定3.0.1住宅排烟气道系统应采用系统集成的方法统筹设计、生产运输、施工安装，实现全过程的协同。3.0.2住宅排烟气道系统主要部件（产品）应在工厂内采用机械化生产，产品应有标志和出厂合格证，生产厂家应建立完善的生产质量管理体系，保障产品质量。3.0.3住宅排烟气道系统应综合协调建筑、结构、设备和内装等专业进行一体化集成设计，制定相互协同的施工组织方案或施工措施，并采用装配式施工，保证工程质量，提高实施效率。3.0.4住宅排烟气道系统宜采用建筑新型模型（BIM）技术，实现全过程的信息化管理；宜采用智能化技术，提升建筑使
14、用的安全、便利、舒适、环保等性能。3.0.5住宅排烟气道系统应采用绿色建材和性能优良的部件，排烟气道管体、防火止回阀、屋顶风帽等构配件的物理力学性能和防火性能应符合国家现行相关标准的规定。3.0.6建筑厨卫排烟气道系统的通风性能应符合下列规定：1建筑厨房排烟气道每个系统排风量不应小于300m3h,不大于500m3h,且应防火、不倒灌。2建筑卫生间排烟气道每个系统排风量不应小于80m3h,不大于Ioom3h,且应防火、不倒灌。4材料与部品4.1 排烟气道4.1.1 制作排烟气道的主要原材料应符合下列规定：1排烟气道所用水泥的强度等级不得低于42.5级，其性能应符合现行国家标准通用硅酸盐水泥GB1
15、75的规定；2增强材料应采用热镀锌钢丝网或经防腐处理的钢板网，热镀锌钢丝网的网孔尺寸宜为12.7x12.7mm至19.05xl9.05mm,丝径宜不小于1.50mm,其性能应符合现行国家标准镀锌电焊网GB/T33281的规定，钢板网的网格尺寸宜为20x3Omm至40x60mm,丝梗厚度宜不小于1.2mm,其性能应符合现行国家标准钢板网GB/T33275的规定；3骨料粒径应不大于排烟气道壁厚的1/3,其性能应符合现行行业标准普通混凝土用砂、石质量及检验方法标准JGJ52和轻骨料混凝土应用技术标准JGJZT12的规定；4外加剂应符合现行国家标准混凝土外加剂GB8076的规定；5拌合用水应符合现行行业标准混凝土用水标准JGJ63的规定。条文说明:本条明确了制作排烟气道的主要原材料的技术要求,有利于保证排烟气道产品质量。1由于厨房和卫生间产生的油烟气温度和湿度较高、腐蚀性较强,这就要求排气管道应有良好的耐久性能和防腐蚀性能,长期的工
