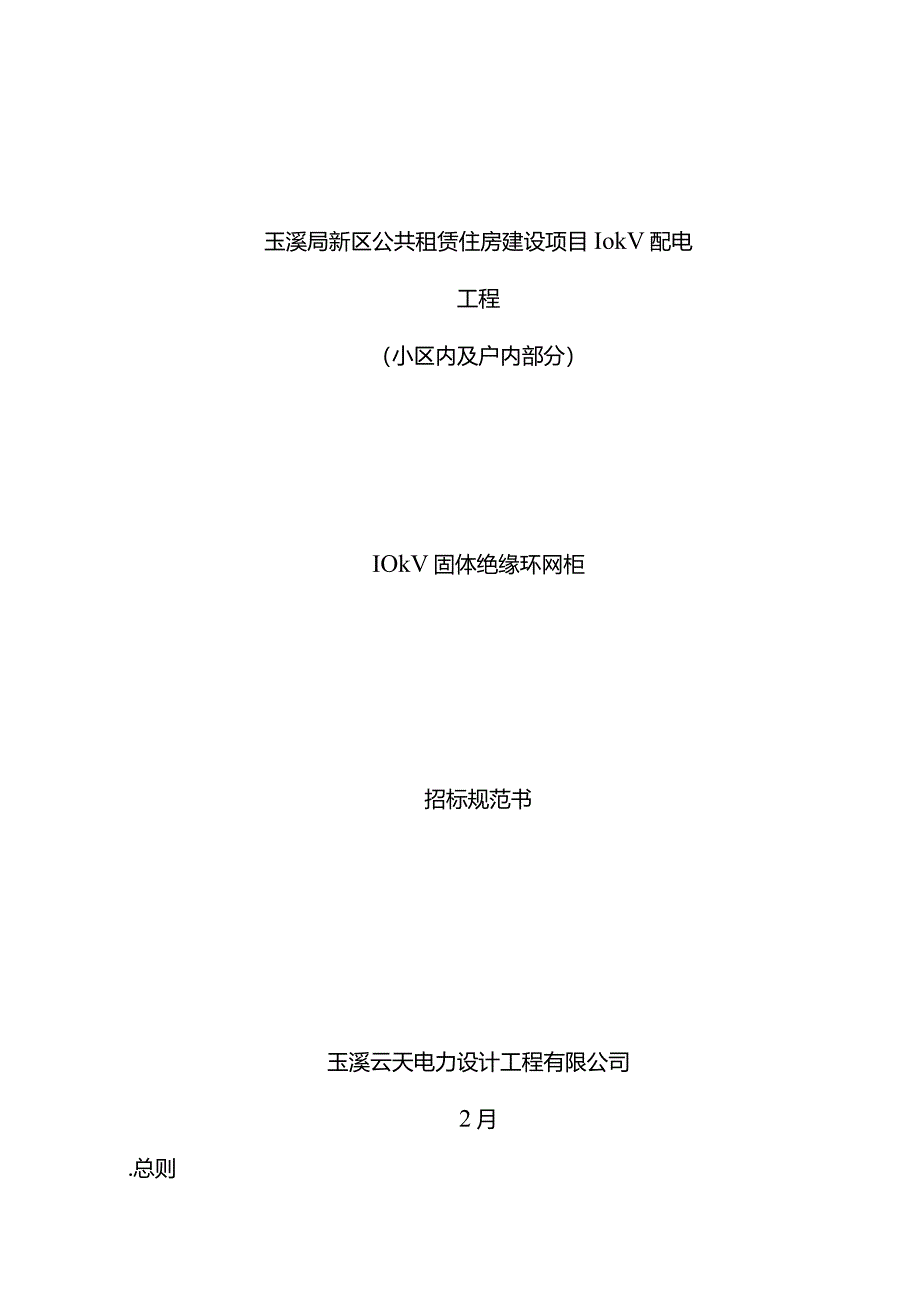

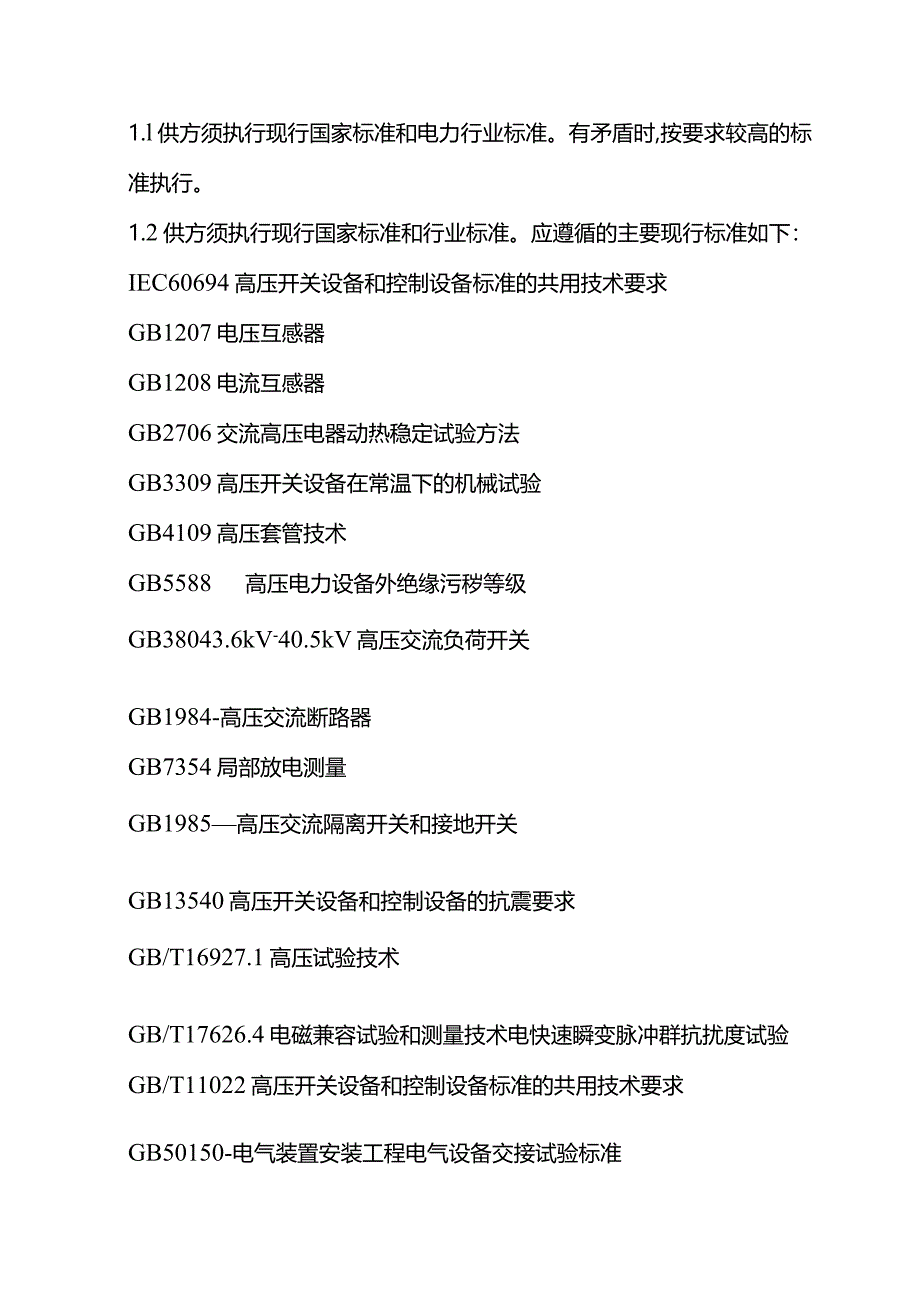

1、玉溪局新区公共租赁住房建设项目IokV配电工程（小区内及户内部分）IOkV固体绝缘环网柜招标规范书玉溪云天电力设计工程有限公司2月.总则1.l供方须执行现行国家标准和电力行业标准。有矛盾时,按要求较高的标准执行。1.2供方须执行现行国家标准和行业标准。应遵循的主要现行标准如下：IEC60694高压开关设备和控制设备标准的共用技术要求GB1207电压互感器GB1208电流互感器GB2706交流高压电器动热稳定试验方法GB3309高压开关设备在常温下的机械试验GB4109高压套管技术GB5588高压电力设备外绝缘污秽等级GB38043.6kV-40.5kV高压交流负荷开关GB1984-高压交流断路

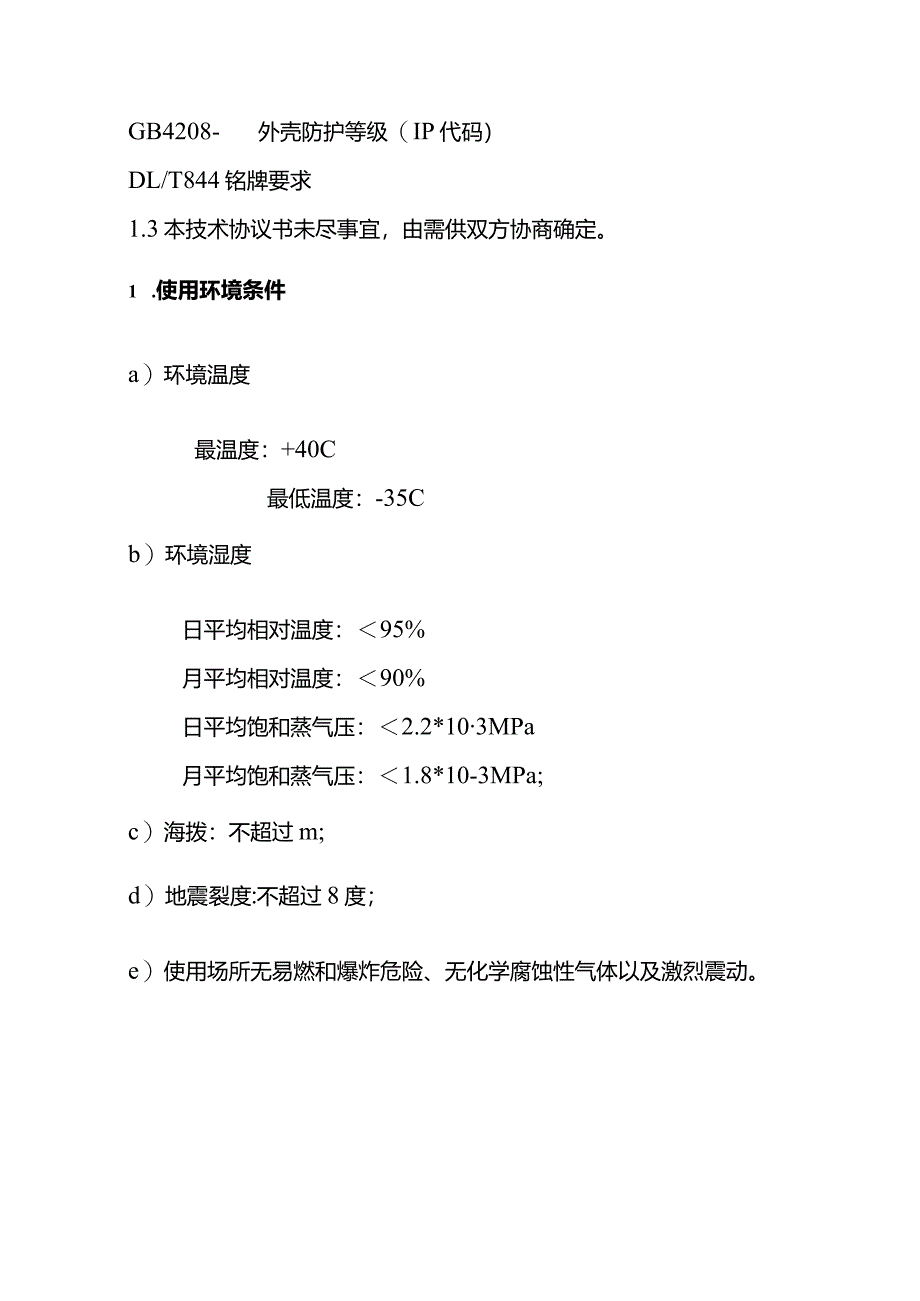

2、器GB7354局部放电测量GB1985高压交流隔离开关和接地开关GB13540高压开关设备和控制设备的抗震要求GB/T16927.1高压试验技术GB/T17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T11022高压开关设备和控制设备标准的共用技术要求GB50150-电气装置安装工程电气设备交接试验标准GB4208-外壳防护等级（IP代码）DL/T844铭牌要求1.3本技术协议书未尽事宜，由需供双方协商确定。1 .使用环境条件a）环境温度最温度：+40C最低温度：-35Cb）环境湿度日平均相对温度：95%月平均相对温度：90%日平均饱和蒸气压：2.2*103MPa月平均饱和
3、蒸气压：1.8*10-3MPa;c）海拨：不超过m;d）地震裂度:不超过8度；e）使用场所无易燃和爆炸危险、无化学腐蚀性气体以及激烈震动。3.供货范围序号名称单位数量型号配置厂家货物需求组2单组部件1C负荷开关单元，电动，DC48V单元6630A-20KA2D母线单元单元1630A-20KA3微机保护装置台1配套4电流互感器个1812kV配套6带电显示器套6配套7故障指示器套6配套8可触摸电缆前接头套6630A-20KA配套9避雷器后接头套217/45配套10PT及附件、直流装置套1配套11二次低压箱配套12户外箱（敷铝锌板）台1配套注：每组柜配断路器（负荷开关）、隔离开关操作手柄各1把；技术
4、资料1套。4 .固体绝缘开关设备主要技术参数及要求序号名称单位参数1额定电压kV122额定频率Hz503额定电流A630125630/8004额定有功负载开断电流A630630/8005额定绝缘水平Imin工频耐受电压对地、相间kV42隔离断口kV48售电冲击耐受电压（峰值）对地、Ill间kV75隔离断口kV856额定闭环开断电流A6306307额定电缆充电开断电流A10108额定短路开断电流kA31.520/259额定交接电流A315010额定短时耐受电流kA2020/2511额定峰值耐受电流kA5050/6312额定短路关合电流（峰值）kA508050/6313额定热稳定电流与持续时间（主
5、回路、接地回路）kA/s20/4;20/220/25/414机械寿命次30001000015接地开关机械寿命次300016回路电阻3007501505 .固体绝缘开关设备性能概述固体绝缘开关设备主要有三种功能单元，即V单元（新路器单元），C单元（负荷开关单元），F单元（组合电器单元）。当系统要求配置多个单元时，能够在左右侧任意扩展，根据不同的设计方案任意排列，实现不同的配置要求。每个单元在结构上分为仪表室、操作机构、一次电路三个部分。仪表室可配微机保护（智能控制器）和其它表计;操作机构为专用弹操机构也可配加电动操作机构；一次电路采用APG自动凝胶工艺，招母线、隔离开关和灭弧室完全固封在环氧树脂
6、中，并有专用接头和母线相连。固体绝缘开关设备具有结构紧凑、全绝缘、长寿命、免维护、占用空间小、安全可靠、不受环境影响等优点,广泛应用于工业及民用的环网和终端供电。特别适用于小型二次配电站、开闭所、工矿企业、机场、铁路、商业区、高层建筑、高速公路、地铁、隧道等领域。环氧树脂固体绝缘全封闭开关设备是真正环保的绿色开关设备:1、环氧树脂本身化学性能稳定，没有任何有毒物质挥发和扩散；2、自动压力凝胶（APG技术）时无挥发物、凝胶后搬运无滴淌物，固化过程中无废气排放；3、开关设备在运行中没有SF6温室气体排放，无油污,不会产生任何有毒气体和有害物质；4、使用寿命终结后，经过热处理循环和化学处理循环二种处
7、理方式，能够使环氧树脂很快分解，并能够利用萃取技术循环再利用；5、环氧树脂固体绝缘全封闭开关设备所使用的全部材料，都是能够回收再利用的材料，不会排放任何有污染的液体，更不会释放任何有毒气体，是真正环保的绿色开关设备。主部件说明：1、柜体柜体采用2mm厚钢板静电喷涂工艺做成，具有很高的机械强度，并有很好的防锈性能。正面面板经过喷涂，上方配有仪表或智能控制器和开关操动机构、带电显示器、模拟线路图及铭牌，下方为电缆室，电缆室中的接地铜排贯穿柜体,可使柜体及进线电缆屏蔽层安全接地。2、隔离/接地开关开关有合闸、分闸及接地三个位置，用一个操作手柄进行操作。主开关和隔离/接地开关之间有机械联锁,只有当主开
8、关分闸时隔离/接地开关才能操作，分闸位置操作把手不能拔出与电缆室前面板也有可靠的联锁。3、断路器、负荷开关断路器和负荷开关都是真空开关。真空开关和隔离/接地开关有可靠的机械联锁，接地开关与电缆室前面板也有可靠的联锁，能防止误操作，避免发生人身和设备的安全事故。4、操动机构弹簧操动机构分负荷开关操动机构、组合电器操动机构、断路器操动机构三种类型。加装电动机构以后，手动/电动都可。操动机构本身带有双重防误操作系统：一是机构内设有强制性的连锁片，操作者必须按规定的操作程序进行操作，否则操作无法实现，除非操作者强行把连锁片损坏：二是在操作孔前装有活动盖板，加锁防护避免发生误操作。5、熔断器熔断器管先安
9、装在绝缘筒盖上的熔断器支座上，然后再插入熔断器绝缘筒内，锁紧绝缘筒盖。熔断器绝缘筒和主开关均已固体绝缘密封。当熔断器支座插入绝缘筒后，绝缘筒与外界隔离.能够保证不受外界污秽的影响。当有一相熔断器熔断后，撞针被触发，带动快速联动机构来完成负荷开关分闸。6、与电缆连接电缆连接用于进出线柜的标准型套管上，电缆头采用硅橡胶可触摸防洪型电缆插头（同时也可加装避雷器），并符合DIN47636标准,能真正实现国家电力公司提出的开关设备要达到全绝缘、全密封、可触摸的技术要求。注意：电缆头的制作和连接必须由经过专门培训的专业人员承担，否则可能造成电缆头烧毁，甚至整个开关柜损坏报废。6 .技术服务买方将提供完善的
10、售前技术支持及售后服务。合同签定后，我们指定负责工程的项目经理负责协调用户在工程全过程中的各项工作，如工程进度、设计制造、图纸文件制造确定、包装运输、现场安装、调试验收。6.1 提供设备安装、调试的现场指导。我方将根据要求，指派一有经验的安装指导人员和试验工程师作为代表，配合买方及安装承包商的工作。并对合同设备的安装、调试和现场试验等进行技术指导。6.2 我方技术人员应对买方人员详细地解释技术文件、图纸、运行和维护手册、设备特性、分析方法和有关的注意事项等，以及解答和解决买方在合同范围内提出的技术问题。6.3 我方技术人员的技术指导应是正确的，如因错误指导而引起设备和材料的损坏，卖方应负责修复
11、、更换和（或）补充，费用由卖方承担，该费用中还包括进行修补期间所发生的服务费。买方的有关技术人员应尊重卖方技术人员的技术指导。6.4 我方代表应充分理解买方对安装、调试工作提出的技术和质量方面的意见和建议，使设备的安装、调试达到双方都满意的质量。如因卖方原因造成安装或试验工作拖期,买方有权要求卖方的安装监督人员或试验工程师继续留在工地服务，目费用由卖方自理。如因买方原因造成安装或试验拖期，买方根据需要有权要求卖方的安装监督人员或试验工程师继续留在工地服务，并承担有关费用。6.5 在买方认为现场代表的服务不能满足工程需要时，可取消对其资质的认可，我方应及时提出替代的现场代表供买方认可，并承担由此
12、引起的一切费用。因下列原因而使现场服务的时间和人员数量增加，所引起的一切费用由卖方承担：(1)产品质量原因；(2)现场代表的健康原因；(3)卖方自行要求增加人日数。6.6 质量保证我司保证全部设备是全新的，持久耐用的，满足作为一个完整产品所能满足的全部要求。保证设备在规定的使用条件下运行、并按使用说明书进行安装和维护、预期寿命不少于20年。我方对整组设备在到货后提供一年的质量保证服务,质保期间出现产品质量问题，我方负责免费保修。之后如发生产品损坏，我方为产品提供维修部件，并按最优惠价格提供。我司保证制造过程中的所有工艺、材料试验等(包括卖方的外购件在内)均符合协议规定。并根据运行经验积极配合提
13、供外购零部件。7.1 设备制造完成并经过试验后及时包装，否则得到切实的保护。其包装符合铁路、公路和海运部门的有关规定。7.2 包装箱上有明显的包装储运图示标志，并标明需方的订货号和发货号，及使用位置的标志。7.3 所有部件妥善包装或装箱后，在运输过程中采取其它防护措施，以免散失损坏或被盗，因包装不当引起的损坏或丢失由我方负责。7.4 设备在运输过程中，内部结构相互位置不变，紧固件不松动，所有组件、部件，不丢失、不损坏、不受潮和不腐蚀。7.5 包装箱上有明显的包装储运图示标志（按GB191）7.6 整体产品或分别运输的部件都要适合运输和装载的要求。7.7 随产品提供的技术资料应完整无缺。错误！超
14、链接引用无效。用户收到产品后，应立即进行检查。1、检查装箱单各项目数量与实物是否相符。2、检查产品的铭牌数据与定货合同是否一致。3、检查出厂文件是否齐全，其中不少于说明书、合格证、图纸、出厂试验报告、装箱清单等。4、检查产品外观有无磕碰、变形，内部电器部件及连接有无损坏，脱落和松动，绝缘是否有脏物或异物等。5、本产品各种参数均在出厂前调整并检验合格，用户无需调整，只要在工作前查看机构操作是否正常即可。6、进线套管（绝缘子）符合DIN47636标准，外接屏蔽可分离电缆终端用螺栓连接在套管上（电缆终端可随柜子配套）,电缆连接必须牢固、可靠，应由专业人员进行制作和接线。7、柜体必须要牢固安装在地基上，固定好，且具有良好接地装置。8、进出电缆经电缆终端引入，如需架空进出线，可经电缆引至架空线路9、产品开箱检查完毕，如不立即投入运行，应妥善保存或重新包装
