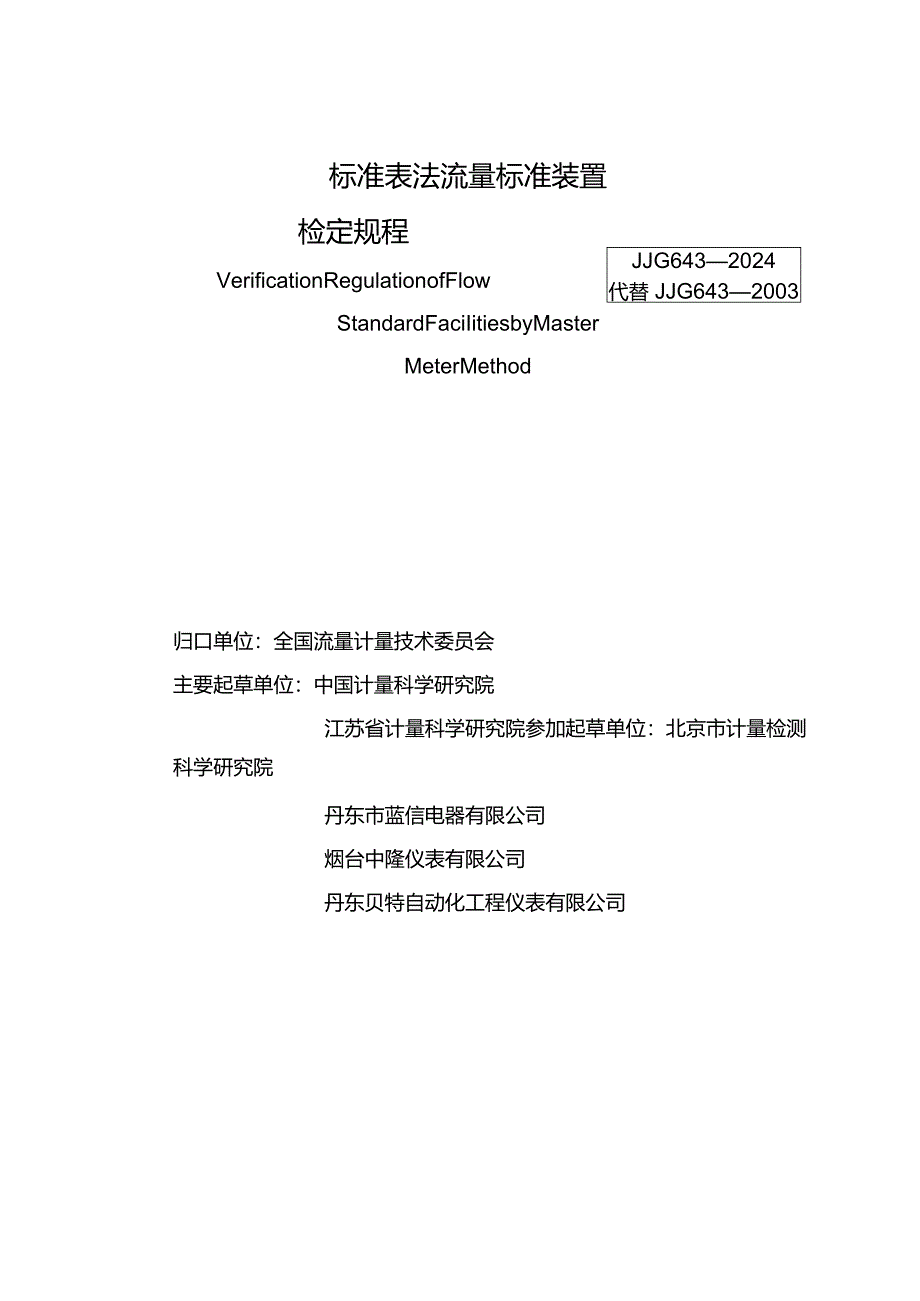

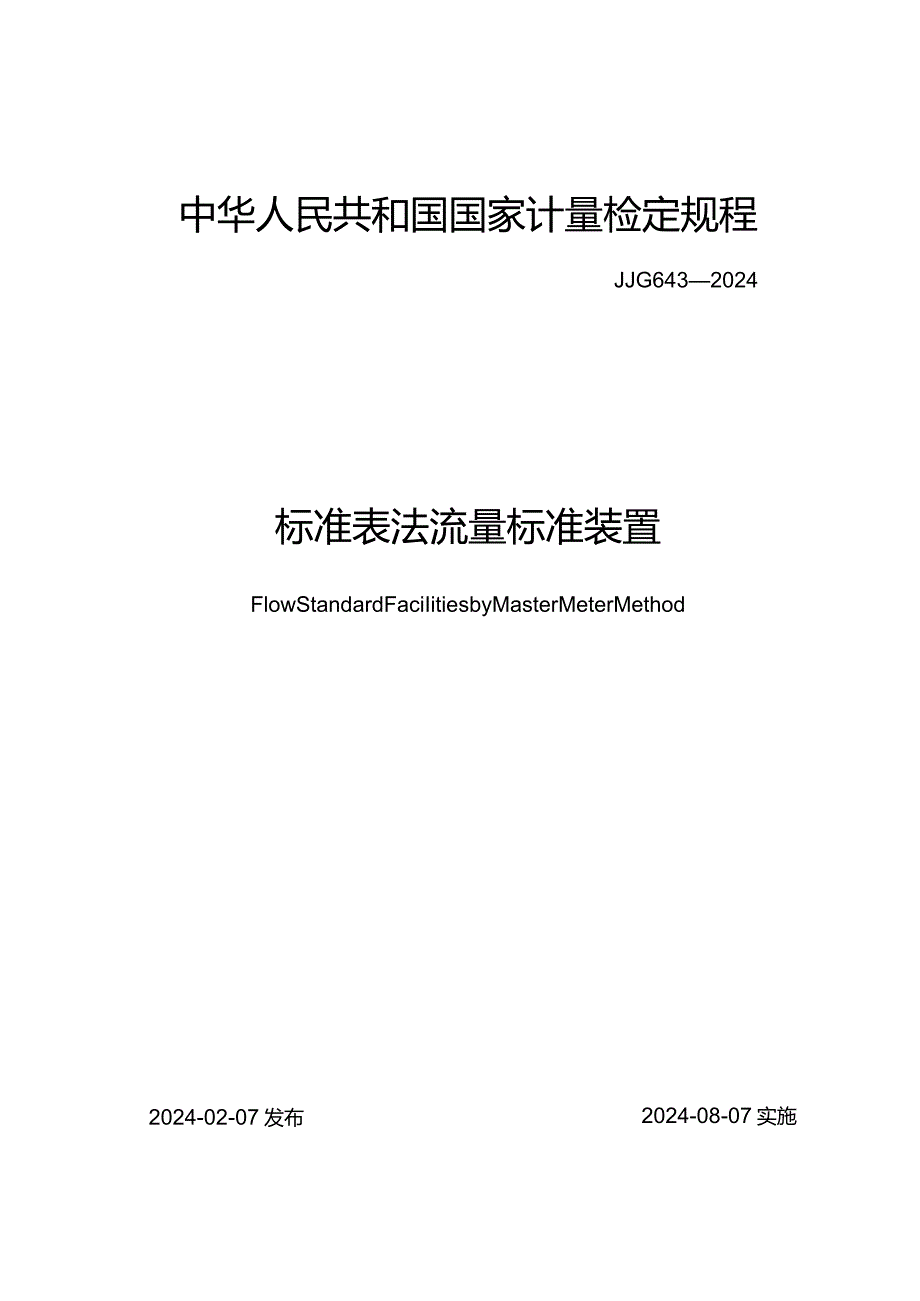

1、中华人民共和国国家计量检定规程JJG6432024标准表法流量标准装置FlowStandardFaciIitiesbyMasterMeterMethod2024-02-07发布2024-08-07实施国家市场监督管理总局发布JJG6432024代替 JJG6432003标准表法流量标准装置检定规程VerificationRegulationofFlowStandardFaciIitiesbyMasterMeterMethod归口单位：全国流量计量技术委员会主要起草单位：中国计量科学研究院江苏省计量科学研究院参加起草单位：北京市计量检测科学研究院丹东市蓝信电器有限公司烟台中隆仪表有限公司丹东贝特
2、自动化工程仪表有限公司本规程委托全国流量计量技术委员会负责解释本规程主要起草人：史振东（中国计量科学研究院）段慧明（中国计量科学研究院）黄朝晖（江苏省计量科学研究院）参加起草人：李鹏（北京市计量检测科学研究院）李东军（丹东市蓝信电器有限公司）王喜霆（烟台中隆仪表有限公司）仲林（丹东贝特自动化工程仪表有限公司）目录引言(11)1范围(D2引用文件(D3术语和计量单位(D3.1 术语(D3.2 量的符号、量纲和单位(1)3.3 计量单位(3)4概述(3)4.1 用途和工作原理(3)4.2 结构(4)5计量性能要求(4)5.1 准确度等级(4)5.2 流体温度、压力的测量(4)5.3 计时器(5)5
3、.4 检测控制系统(5)5.5 流量稳定性(5)6通用技术要求(5)6.1 标准表(5)6.2 流体条件(5)6.3 管路条件(5)6.4 密封性(5)6.5 流量检定软件系统(5)7计量器具控制(6)7.1 检定条件(6)7.2 检定项目和检定方法(6)7.3 检定结果处理(10)7.4 检定周期(10)附录A检定证书/检定结果通知书(内页)格式(11)引言本规程是按JJF10022010国家计量检定规程编写规则，依据JJF1004流量计量名词术语及定义，结合我国标准表法流量标准装置的技术水平及现状，对JJG643-2003标准表法流量标准装置进行修订。与JJG6432003相比，本规程主要
4、变化如下：一将非定点使用更改为固定流量范围使用”（见3,1,2,2003年版的2.2）；一增加了在固定的流量点，标准表法流量标准装置准确度等级与标准表重复性应符合表2要求（见5.1.1表2）；一增加了在固定的流量范围内，标准表法流量标准装置准确度等级与标准表重复性和线性拟合误差范围应符合表3要求（见5.1.2表3）；一将“压力测量位置应在流量计的上游更改为压力测量位置一般应在标准表和被检流量计的上游，标准表和被检流量计为涡街流量计时，压力测量位置应在其下游”（见6.352003年版5.2.5）；一将“在工作压力下标准装置各部件的连接处不应有泄漏现象”更改为在工作压力下标准表法流量标准装置各部件
5、的连接处应不泄漏（见6.4,2003年版的5.3）；一增加了流量稳定性：0.5%（见5.5）；一将检定标准流量计的流量标准装置，其扩展不确定度应优于标准流量计的扩展不确定度更改为其上一级流量标准装置的准确度等级（或扩展不确定度）应不超过标准表法流量标准装置准确度等级（或扩展不确定度）的1/3（见7.1.1.1,2003年版6.1.1.3）；-将检定计时器用的标准计时器，其扩展不确定度应优于计时器的扩展不确定度更改为检定计时器用标准计时器应有有效的检定证书或校准证书，其相对误差的绝对值不应超过3.34xlOs”（见71.1.2,2003年版的6.133）；一将启动控制设备，使流体在管路中流动更改
6、为启动控制设备，使流体在标准表法流量标准装置最大工作压力下流动，历时5min（见7.2.3,2003年版的6.2.2）；一将非定点使用的标准流量计，应多于同类流量计在全量程内的检定点；每点检定1次更改为固定流量范围使用的标准表，在流量范围内应不少于10个流量点，每个流量点检定次数不少于6次（见7.2.4.1,2003年版的6.2.3.1）；一增加了标准表的流量与K系数（或累积流量相对误差）拟合函数的计算公式见式（12）、式（15）o本规程的历次版本发布情况为：JJG6432003;JJG6431994标准表法流量标准装置检定规程1范围本规程适用于除临界流文丘里喷嘴流量计作为标准表的气体流量标准
7、装置以外的标准表法流量标准装置的首次检定、后续检定和使用中的检查。2引用文件本规程引用了下列文件：JJG633气体容积式流量计JJG667液体容积式流量计JJG1029涡街流量计JJG1033电磁流量计JJG1037涡轮流量计JJG1038科里奥利质量流量计JJF1004流量计量名词术语及定义GB50251输气管道工程设计规范凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。3术语和计量单位3.1 术语3.1.1 固定流量点使用OPeratingataflowratepoint标准表法流量标准装置流量按标准表的检定流量点确定。
8、3.1.2 固定流量范围使用OPeratinginaflowraterange标准表法流量标准装置流量按标准表的检定流量范围确定。3.2 量的符号、量纲和单位量的符号、量纲和单位见表Io表1量的符号、量纲和单位符号量量纲单位Kij标准表第i检定流量点第j次检定的系数L3lm3Nij标准表第i检定流量点第j次检定时累积的脉冲数无量纲一(Qs)ij标准表第i检定流量点第j次检定时流量标准装置给出的累积体积流量L3m3(QSm)ij标准表第i检定流量点第j次检定时流量标准装置换算到标准表处的累积体积流量L33m表1量的符号、量纲和单位（续）符号量量纲单位液体在检定条件的体膨胀系数T11/(5)iJ标
9、准表第i检定流量点第j次检定流量标准装置中主标准器处的液体/气体温度T(m)ij标准表第i检定流量点第j次检定标准表处的液体/气体温度TK液体在检定条件的压缩系数M1LT21/Pa(Ps)IJ标准表第i检定流量点第j次检定流量标准装置中标准器处的液体/气体表压力ML1T2Pa(Pm)ij标准表第i检定流量点第j次检定标准表处的液体/气体表压力ML1T-2PaMlj标准表第i检定流量点第j次检定时流量标准装置给出的累积质量流量MkgPa大气压力ML1T2Pa(Z5)ij标准表第i检定流量点第j次检定流量标准装置中标准器处的气体压缩因子无量纲(Zm)lj标准表第i检定流量点第j次检定标准表处的气体
10、压缩因子无量纲Ki标准表第i个检定流量点的K系数L3lm3n标准表第i个检定流量点的检定次数无量纲(Qm)ij标准表第i检定流量点第j次检定时标准表测得的累积流量L33mEij标准表第i检定流量点第j次检定流量点累积流量相对误差无量纲EiEij的算术平均值无量纲UrKF流量与K系数拟合的相对标准不确定度无量纲UrEF流量与累积流量相对误差拟合的相对标准不确定度无量纲m标准表检定流量点数无量纲Er标准表重复性无量纲El标准表线性拟合误差范围无量纲Ef计时器晶振8h频率稳定度无量纲fi计时器晶振频率值T1HzTimexf的最大值T1HzIimin的最小值T1Hzfo计时器标称频率值T1HztJ计时
11、器第j次检定示值TStoj计时器第j次检定标准计时器示值TStj计时器第j次检定误差值TStn次检定计时器差值算术平均值TS表1量的符号、量纲和单位（续）符号量量纲单位url计时器的相对标准不确定度无量纲ur2计时器的相对标准不确定度无量纲urT温度测量引入的相对标准不确定度无量纲UrP压力测量引入的相对标准不确定度无量纲UrS检定标准流量计的流量标准装置相对标准不确定度无量纲UFC标准表法流量标准装置的标准不确定度无量纲Ur标准表法流量标准装置的扩展不确定度无量纲AU标准表法流量标准装置一次累积测量时间内的平均瞬时流量M3T1m3htj标准表法流量标准装置一次累积测量时间TStmin标准表法
12、流量标准装置一次累积最短测量时间TSq,j的算术平均值M3T1m3hEqJ标准表法流量标准装置第j次检定流量稳定性无量纲Eq流量稳定性无量纲注：长度、质量、时间和热力学温度的量纲,分别用L、M、T和e表示。3.3 计量单位3.3.1 瞬时质量流量单位吨每小时、千克每小时、千克每分、克每秒，符号分别为t/h、kgh.kg/min、g/s。3.3.2 累积质量流量单位吨、千克、克，符号分别为t、kg、g3.3.3 瞬时体积流量单位立方米每小时、升每小时、升每分、毫升每秒，符号分别为m3h,L/h、Lmi11mlSo3.3.4 累积体积流量单位立方米、升、毫升，符号分别为m3XL、mL3.3.5 压
13、力单位帕斯卡、千帕斯卡、兆帕斯卡,符号分别为Pa、kPa、MPao3.3.6 温度单位摄氏度、开尔文,符号分别为、K03.3.7 时间单位小时、分、秒，符号分别为h、min、s。4概述4.1 用途和工作原理标准表法流量标准装置是封闭管道内流量的量值传递标准，可用于流量计的检定、校准和测试。标准表法流量标准装置基于流体连续流原理，以标准表（可以是涡轮流量计、涡街流量计、电磁流量计、容积式流量计、科里奥利质量流量计等）为主标准器，在相同时间间隔内流体连续通过标准表和被检流量计，通过比较两者的输出流量值，确定被检流量计的计量性能。4.2 结构标准表法流量标准装置主要由流体源、试验管路、阀门、标准表、计时器和检测控制系统组成。5计量性能要求5.1 准确度等级5.1.1 在固定的流量点，标准表法流量标准装置准确度等级与标准表重复性应符合表2要求。表2标准表法流量标准装置准确度等级与标准表重复性关系液体装置准确度等级0.10.150.200.250.30.5标准表重复性0.03%0.05%0.07%0.08%0.10%0.16%气体装置准确度等级0.200.250.30.330.51.0标准表重复性0.07%0.08%0.10%0.11%0.16%0.3%注：固定流量点使用的标准表，标
