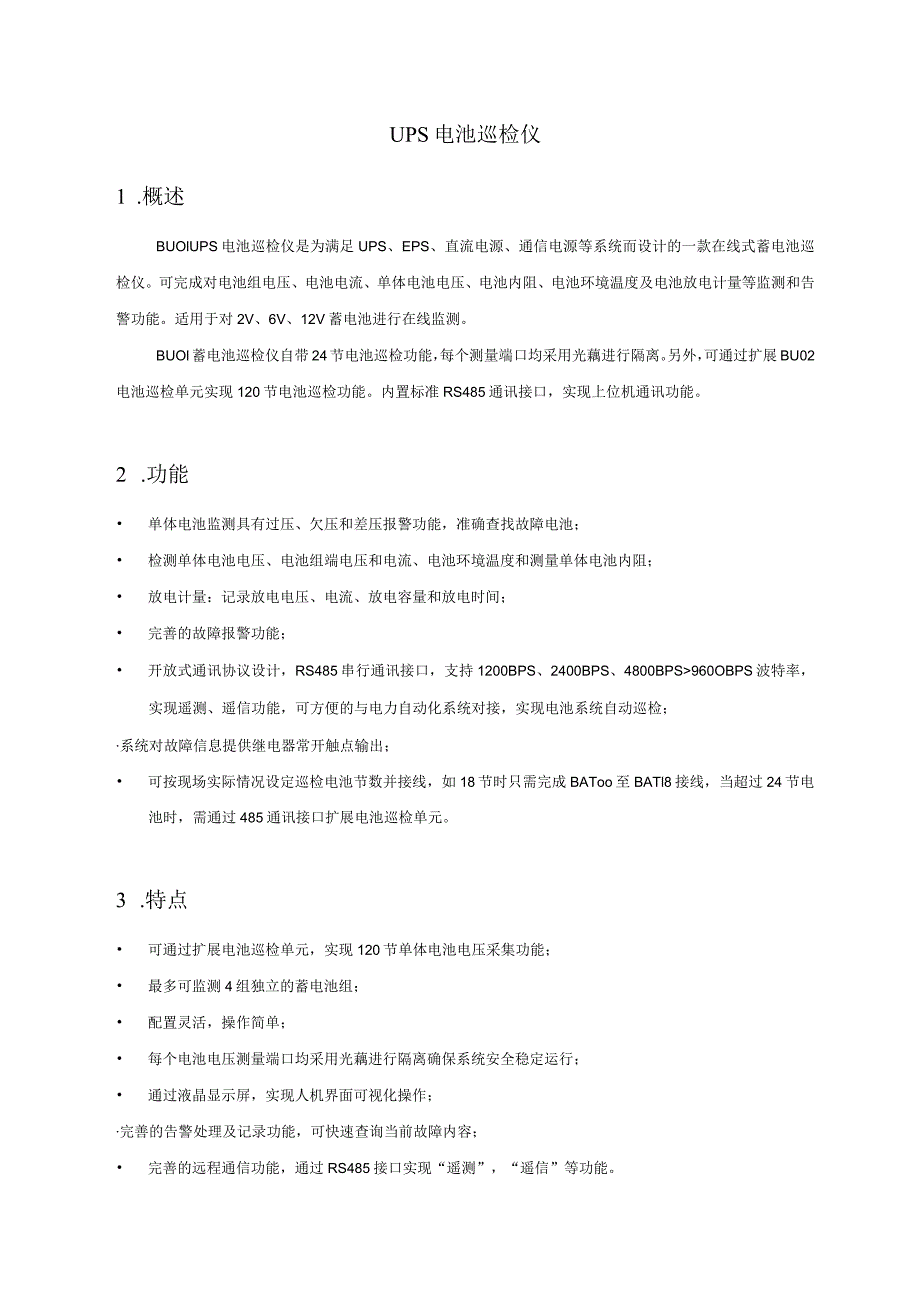

1、UPS电池巡检仪1 .概述BUOlUPS电池巡检仪是为满足UPS、EPS、直流电源、通信电源等系统而设计的一款在线式蓄电池巡检仪。可完成对电池组电压、电池电流、单体电池电压、电池内阻、电池环境温度及电池放电计量等监测和告警功能。适用于对2V、6V、12V蓄电池进行在线监测。BUOl蓄电池巡检仪自带24节电池巡检功能，每个测量端口均采用光藕进行隔离。另外，可通过扩展BU02电池巡检单元实现120节电池巡检功能。内置标准RS485通讯接口，实现上位机通讯功能。2 .功能 单体电池监测具有过压、欠压和差压报警功能，准确查找故障电池； 检测单体电池电压、电池组端电压和电流、电池环境温度和测量单体电池内
2、阻； 放电计量：记录放电电压、电流、放电容量和放电时间； 完善的故障报警功能； 开放式通讯协议设计，RS485串行通讯接口，支持1200BPS、2400BPS、4800BPS960OBPS波特率，实现遥测、遥信功能，可方便的与电力自动化系统对接，实现电池系统自动巡检；系统对故障信息提供继电器常开触点输出； 可按现场实际情况设定巡检电池节数并接线，如18节时只需完成BAToo至BATl8接线，当超过24节电池时，需通过485通讯接口扩展电池巡检单元。3 .特点 可通过扩展电池巡检单元，实现120节单体电池电压采集功能； 最多可监测4组独立的蓄电池组； 配置灵活，操作简单； 每个电池电压测量端口均
3、采用光藕进行隔离确保系统安全稳定运行； 通过液晶显示屏，实现人机界面可视化操作；完善的告警处理及记录功能，可快速查询当前故障内容； 完善的远程通信功能，通过RS485接口实现“遥测”，“遥信”等功能。4 .主要技术参数工作电压：DC80-320V/AC220V单体电压测量精度：0.3% 单体电压测量范围：O.5V-16V 电池组电压测量精度：O.5% 电池电流测量精度：O.5% 电池温度测量精度：rc 连接端口：远程通讯接口RS4851路智能设备接口RS4851路单体电池采集路数24路电池电电流采集2路电池温度采集2路干节点输出1路 外型尺寸（长X宽X深）：180X142X57mm 整机重量：

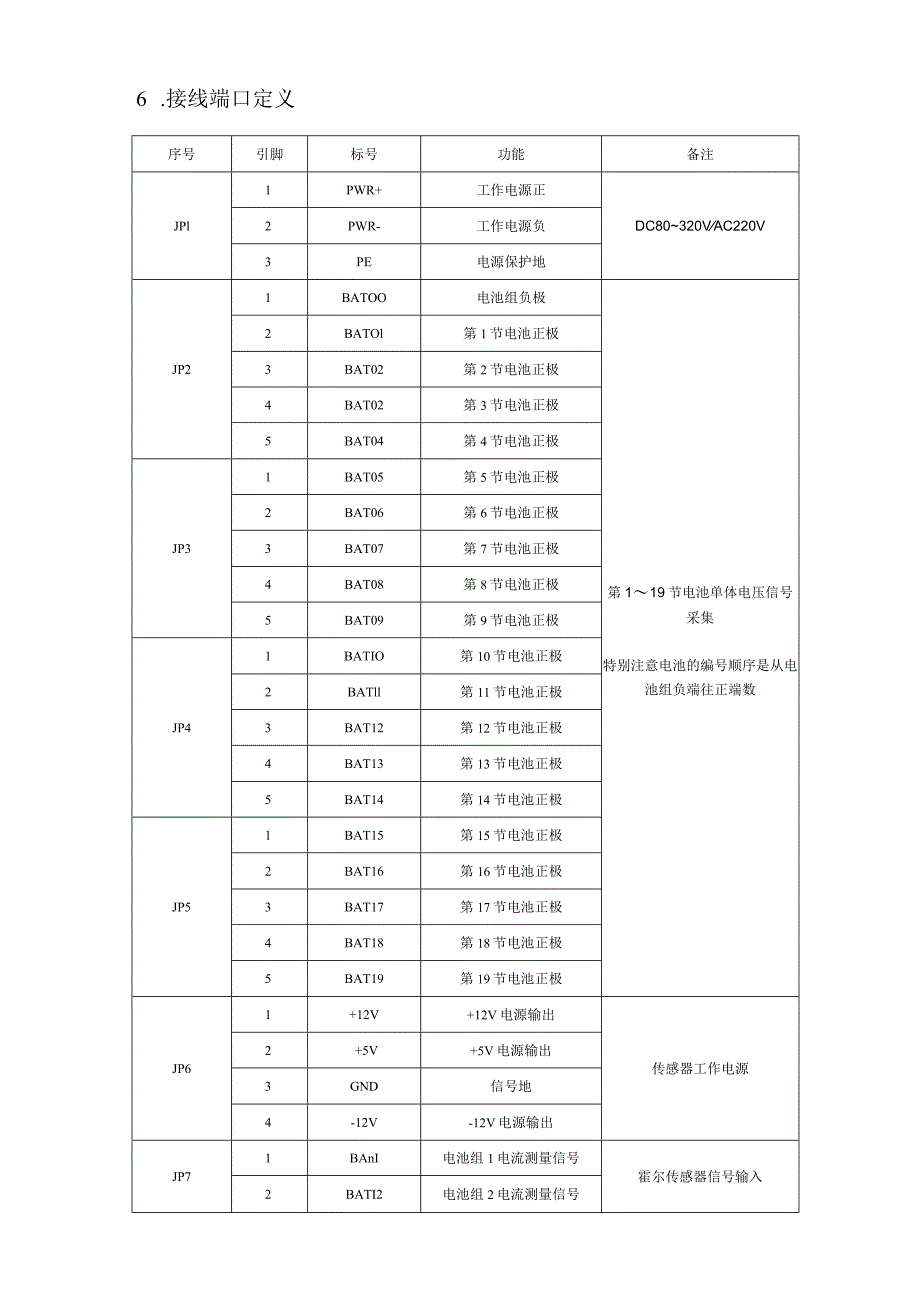

4、IKg 工作环境温度：-15C55C5 .外形及安装尺寸150本产品采用嵌入式安装，用户只需在面板上开一个152*136mm的方孔，将本产品卡入其上，然后从反面拧紧螺丝即可。6 .接线端口定义序号引脚标号功能备注JPl1PWR+工作电源正DC80320VAC220V2PWR-工作电源负3PE电源保护地JP21BATOO电池组负极第119节电池单体电压信号采集特别注意电池的编号顺序是从电池组负端往正端数2BATOl第1节电池正极3BAT02第2节电池正极4BAT02第3节电池正极5BAT04第4节电池正极JP31BAT05第5节电池正极2BAT06第6节电池正极3BAT07第7节电池正极4BAT
5、08第8节电池正极5BAT09第9节电池正极JP41BATIO第10节电池正极2BATll第11节电池正极3BAT12第12节电池正极4BAT13第13节电池正极5BAT14第14节电池正极JP51BAT15第15节电池正极2BAT16第16节电池正极3BAT17第17节电池正极4BAT18第18节电池正极5BAT19第19节电池正极JP61+12V+12V电源输出传感器工作电源2+5V+5V电源输出3GND信号地4-12V-12V电源输出JP71BAnI电池组1电流测量信号霍尔传感器信号输入2BATI2电池组2电流测量信号3TMPl温度测量信号1温度传感器信号输入4TMP2温度测量信号2JP
6、81S485A上位机RS485通讯同相端RS485上位机通讯端Il2S485B上位机RS485通讯反相端JP91485A下位机RS485通讯同相端电池巡检单元扩展端口2485B下位机RS485通讯反相端JPlO1BAT20第20节电池正极第2024节电池单体电压信号采集，2BAT21第21节电池正极3BAT22第22节电池正极4BAT23第23节电池正极5BAT24第24节电池正极JP121NC干节点信号输出2OUTA干节点输出A3OUTB干节点输出B7 .显示及按键说明 采用全中文液晶显示器(192X64)显示，一屏最多可显示4行X12列汉字； 面板的正上方有两个指示灯和一个复位按钮，绿色指
7、示灯表示CPU工作状态，当该指示灯按照一定频率闪烁时，那么CPU工作正常。红色指示灯表示系统是否异常，当系统出现故障时，该指示灯闪烁； 面板的正下方有四个按钮，分别为UP键，DoWN键，ENTER键和ESC键；UP键：用来向上移动光标或翻页，在参数设置时，用来修改参数，数据增加；DoWN键：用来向下移动光标或翻页，在参数设置时，用来修改参数，数据减小；ENTER键：进入当前光标所指的界面，在参数设置时，按此键，表示当前光标所指的参数允许修改，再按此键时，光标恢复到自由状态；ESC键：用来退回到相应的界面。8.操作说明D开机界面 开机时，显示主屏画面，如左侧图； 在主屏界面时，按任意键，进入主界
8、面；2）主界面 显示系统状态（正常或故障）、电池组电压和电流; 在主界面时，按任意键，进入主菜单界面；欢迎使用智能型电池巡检仪系统状态：正常电池组1：53.OV2.OA电池组2：53.OV2.OA3）主菜单界面=故隙查询电池数据主菜单界面主要包括故障查询，统计数据，系统设计，直流数据系统设置电池数据，系统设计，放电计量；统计数据放电计量通过UP/DOWN键选择的菜单，按ENTER键进入相应的菜单；当选择统计数据，电池数据，直流数据时，会弹出一个电池组选择界面。4）故障查询 当系统出现异常时，将产生告警信息：声光告警且输出继电器动作，此时系统显示为“故障”且不停的闪烁，适时反映系统运行情况； 按
9、ESC键退出当前界面，返回到主菜单界面。1#电池组2#电池组01:01#电池组欠压02:1-001节单体电池欠压5)直流数据第1#组电池：组端电压：235.0V显示每组电池组的组端电压和电流，以及环境温度；电池电流：12.0A按ESC键退出当前界面，返回到电池组选择界面。环境温度：25.06）统计数据统计参数中分别统计出了单体电池电压和内阻的最大值、最小值和平均值，以及所对应的电池序号，便于用第1#组统计数据：VmCNo.最大：14.0010.016最小：12.00.809平均：13.506.0户直接定位异常电池；告警设置设置电池组欠压、单体电池电压过、欠压告警值、差压报警值;按DOWN键翻页
10、，到过流报警值设置菜单。电池组欠压：198.0V单体过压值：14.00 V单体欠压值：11.60 V单体差压值：0.5V按ESC键退出当前界面，返回到电池组选择界面。7)电池数据001:12.00V10.0m002:12.00V10.0m显示每组电池的单体电压和内阻，通过UP/DOWN键003:12.00V10.0m翻页依次查询；004:12.00V10.0m按ESC键退出当前界面，返回到电池组选择界面。在主菜单选择系统设置时，会弹出该子菜单；=告警设置通过UPZDOWN键选择的菜单，按ENTER键进入相应电池配置通信设置的菜单，按ESC键返回到主菜单。其它系统设置8)9)10）电池配置电池充
11、电过流：8.0A包括电池组数，单组电池总节数，从机节数；电池类型：12V电池组数：2组单组电池总节数：24节从机节数：24节按ESC键退出当前页面，返回到系统设置子菜单界面。11）通信设置设置通信地址，通信速率，通信协议；按ESC键退出当前页面，返回到系统设置子菜单界面。通信地址：通信速率：通信协议：19600bpsModbus其他终止放电值：210V包括终止放电值，放电时间，电流传感器，干节点输出；放电时间：20h按ESC键退出当前界面，返回到系统设置子菜单界面；电流传感器：4V50A干节点输出：1干节点输出，设置范围02,干节点定义如下：0：系统故障告警输出；T:电池组1放电计量启动开关;
12、2：电池组2放电计量启动开关。13）放电计量电池电压：235.0V电池电流：-10.0A启动停止进入放电计量可以进行“启动、停止、清零操作；放电容量：20.OOAh清零放电容量最大计数范围为999.9Ah,时间最大计数值为放电时间：01:10:20退出100小时；当电池处于充电或电流为零且已启动放电计量时，放电时间仍然会计时，但容量不增加;另外当电池放电电压低于终止放电电压设定值时，系统将自动停止计量。9.电池巡检单元D型号说明BU02A适用于检测2V蓄电池；BU02B适用于检测6V蓄电池；BU02C适用于检测12V蓄电池。2）功能 每个电池巡检单元最多可检测24节单体电池电压； 通过RS485总线将检测到的单体电池信息传送到蓄电池巡检仪主机。3）主要技术参数 电源电压：DC80-320V/AC220V 输入功率：ow 电池单体电压监测：24节 单体电压测量范围：0.5V16V 单体电压测量精度：0.3% 通讯端口：RS485 外型尺寸（长X宽X深）：230X95X35mm 重量：lKg 工作环境温度：15554）安装尺寸2302152005）拨码开关设置安装好后，请调节拨码开关，具体地址设置如下:地址表编码开关位MX12345161O1O1O*12OO11O.13OOOO114OOOOO*16）接线端口定义序号引脚标号定义备注JPl
