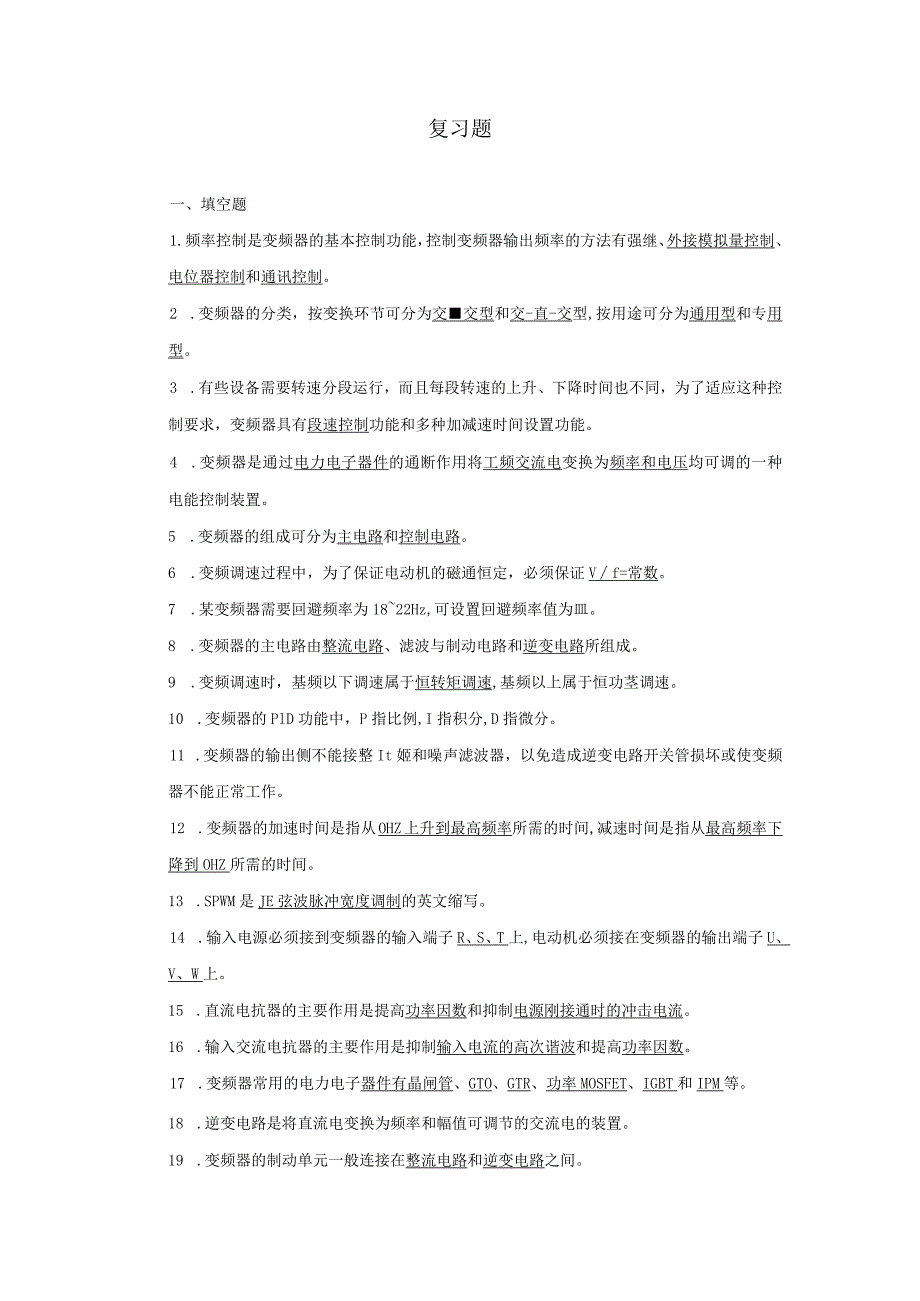

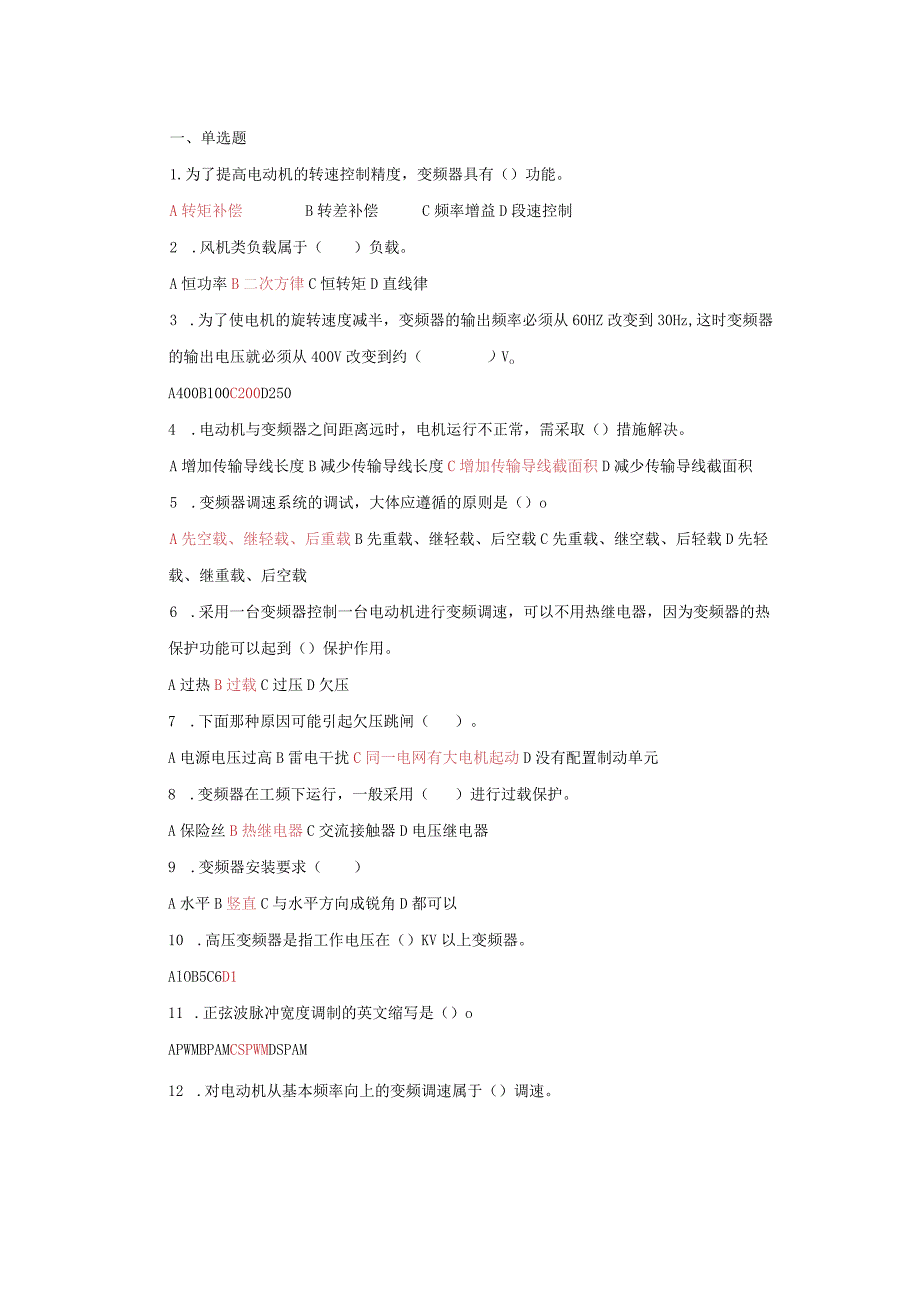

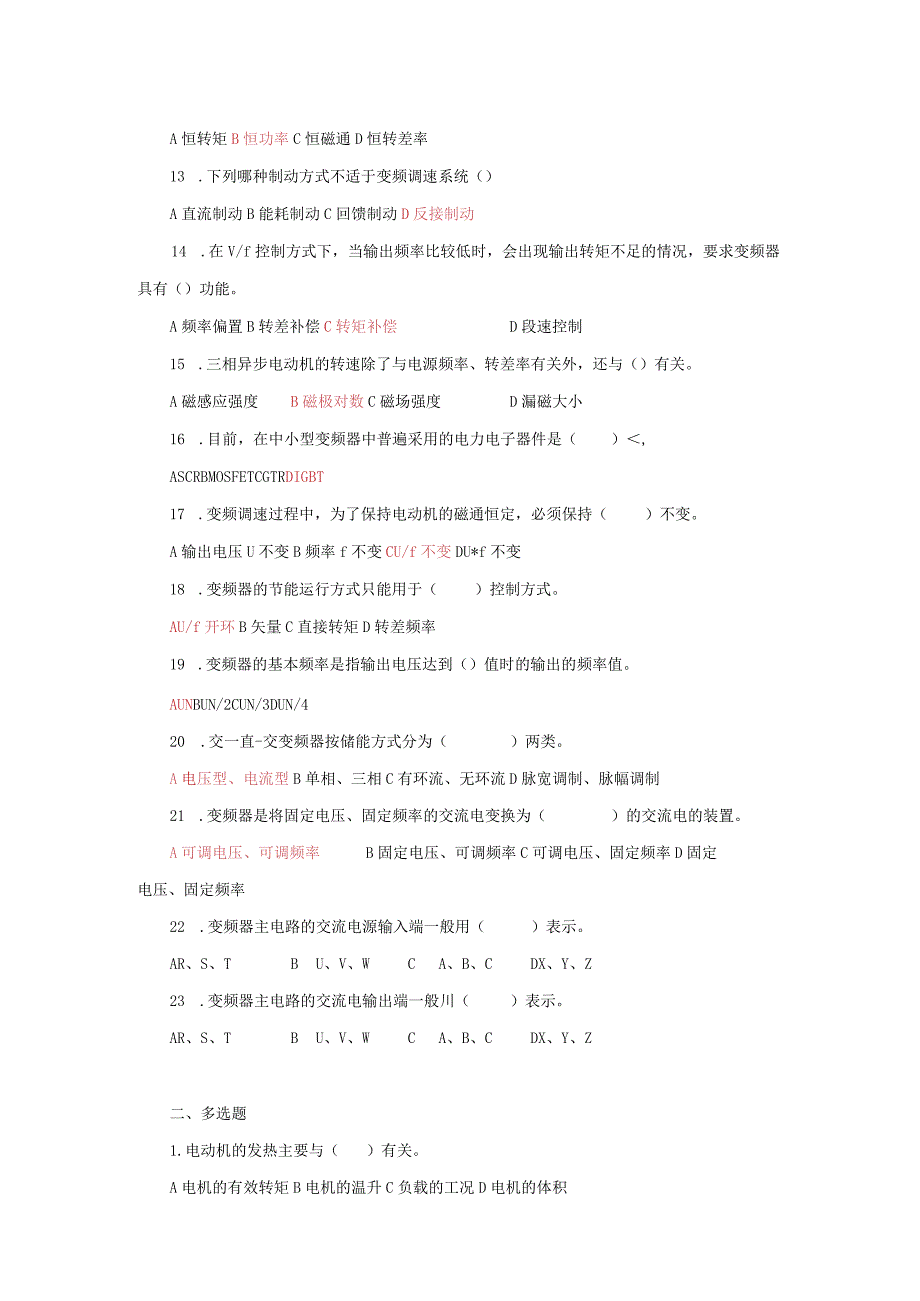

1、复习题一、填空题1.频率控制是变频器的基本控制功能，控制变频器输出频率的方法有强继、外接模拟量控制、电位器控制和通讯控制。2 .变频器的分类，按变换环节可分为交交型和交-直-交型,按用途可分为通用型和专用型。3 .有些设备需要转速分段运行，而且每段转速的上升、下降时间也不同，为了适应这种控制要求，变频器具有段速控制功能和多种加减速时间设置功能。4 .变频器是通过电力电子器件的通断作用将工频交流电变换为频率和电压均可调的一种电能控制装置。5 .变频器的组成可分为主电路和控制电路。6 .变频调速过程中，为了保证电动机的磁通恒定，必须保证Vf=常数。7 .某变频器需要回避频率为1822Hz,可设置回
2、避频率值为皿。8 .变频器的主电路由整流电路、滤波与制动电路和逆变电路所组成。9 .变频调速时，基频以下调速属于恒转矩调速,基频以上属于恒功茎调速。10 .变频器的PlD功能中，P指比例,I指积分,D指微分。11 .变频器的输出侧不能接整It姬和噪声滤波器，以免造成逆变电路开关管损坏或使变频器不能正常工作。12 .变频器的加速时间是指从OHZ上升到最高频率所需的时间,减速时间是指从最高频率下降到OHZ所需的时间。13 .SPWM是JE弦波脉冲宽度调制的英文缩写。14 .输入电源必须接到变频器的输入端子R、S、T上,电动机必须接在变频器的输出端子U、V、W上。15 .直流电抗器的主要作用是提高功
