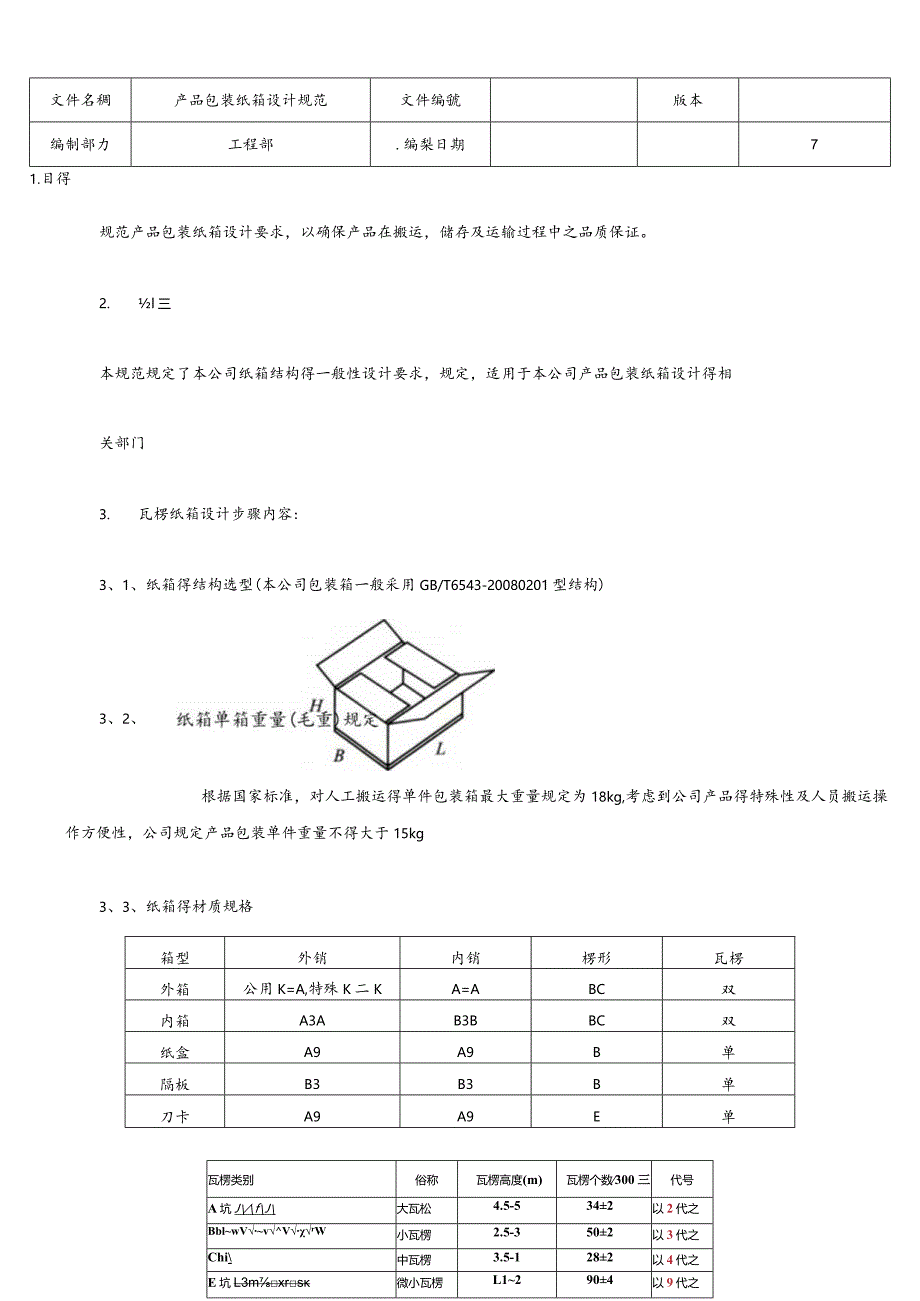

1、文件名稠产品包装纸箱设计规范文件编虢版本编制部力工程部.编梨日期71.目得规范产品包装纸箱设计要求，以确保产品在搬运，储存及运输过程中之品质保证。2. l三本规范规定了本公司纸箱结构得一般性设计要求，规定，适用于本公司产品包装纸箱设计得相关部门3. 瓦楞纸箱设计步骤内容:3、1、纸箱得结构选型(本公司包装箱一般采用GB/T6543-20080201型结构)3、2、根据国家标准，对人工搬运得单件包装箱最大重量规定为18kg,考虑到公司产品得特殊性及人员搬运操作方便性，公司规定产品包装单件重量不得大于15kg3、3、纸箱得材质规格箱型外销内销楞形瓦楞外箱公用K=A,特殊K二KA=ABC双内箱A3A

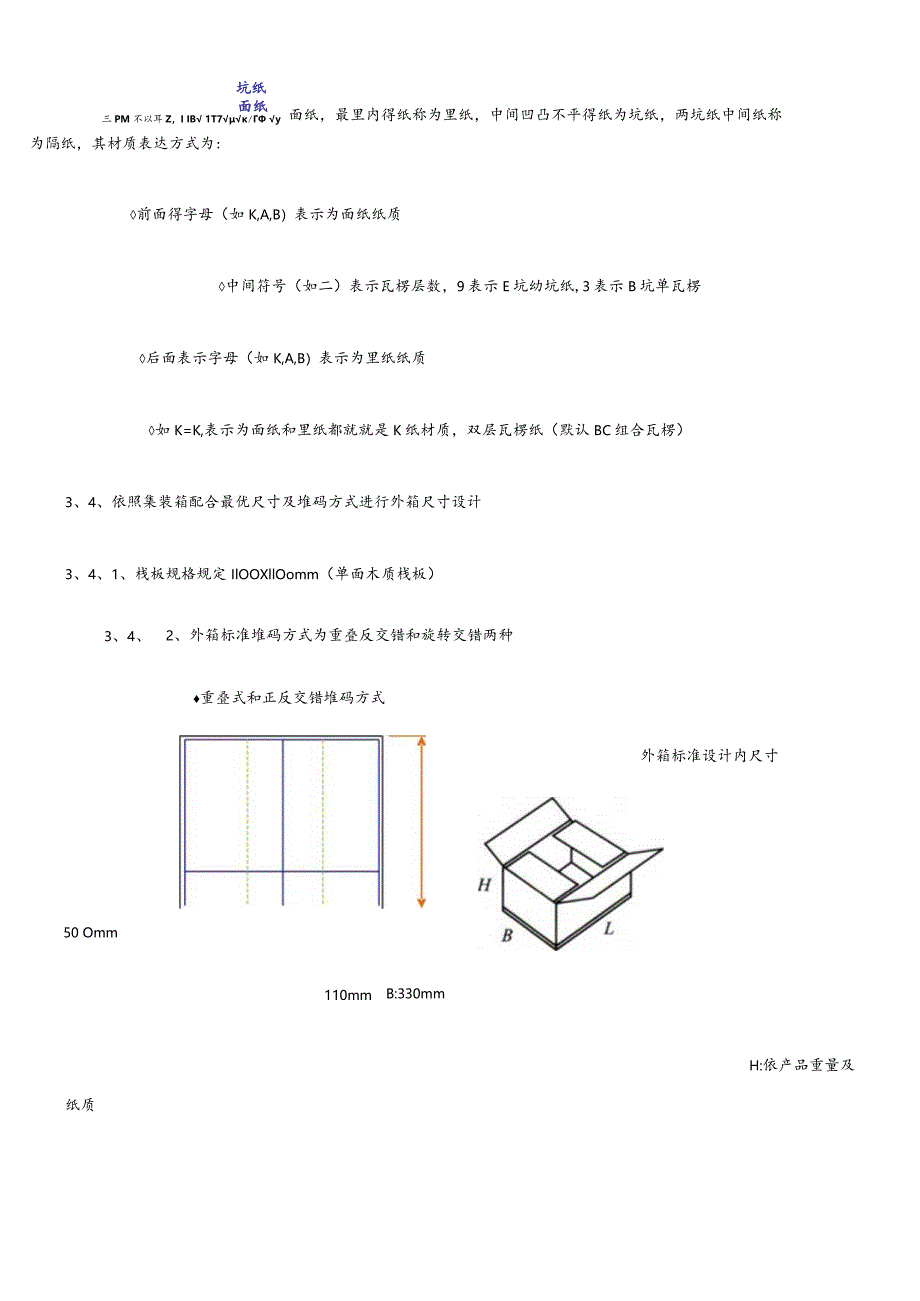

2、B3BBC双纸盒A9A9B单隔板B3B3B单刀卡A9A9E单瓦楞类别俗称瓦楞高度(m)瓦楞个数300三代号A坑JfJ大瓦松4.5-5342以2代之BblwVvVrW小瓦楞2.5-3502以3代之Chi中瓦楞3.5-1282以4代之E坑L3mxrs微小瓦楞L12904以9代之坑纸面纸三PM 不以耳Z，I IB 1T7 y面纸，最里内得纸称为里纸，中间凹凸不平得纸为坑纸，两坑纸中间纸称为隔纸，其材质表达方式为:前面得字母（如K,A,B）表示为面纸纸质中间符号（如二）表示瓦楞层数，9表示E坑幼坑纸,3表示B坑单瓦楞后面表示字母（如K,A,B）表示为里纸纸质如K=K,表示为面纸和里纸都就就是K纸材质，

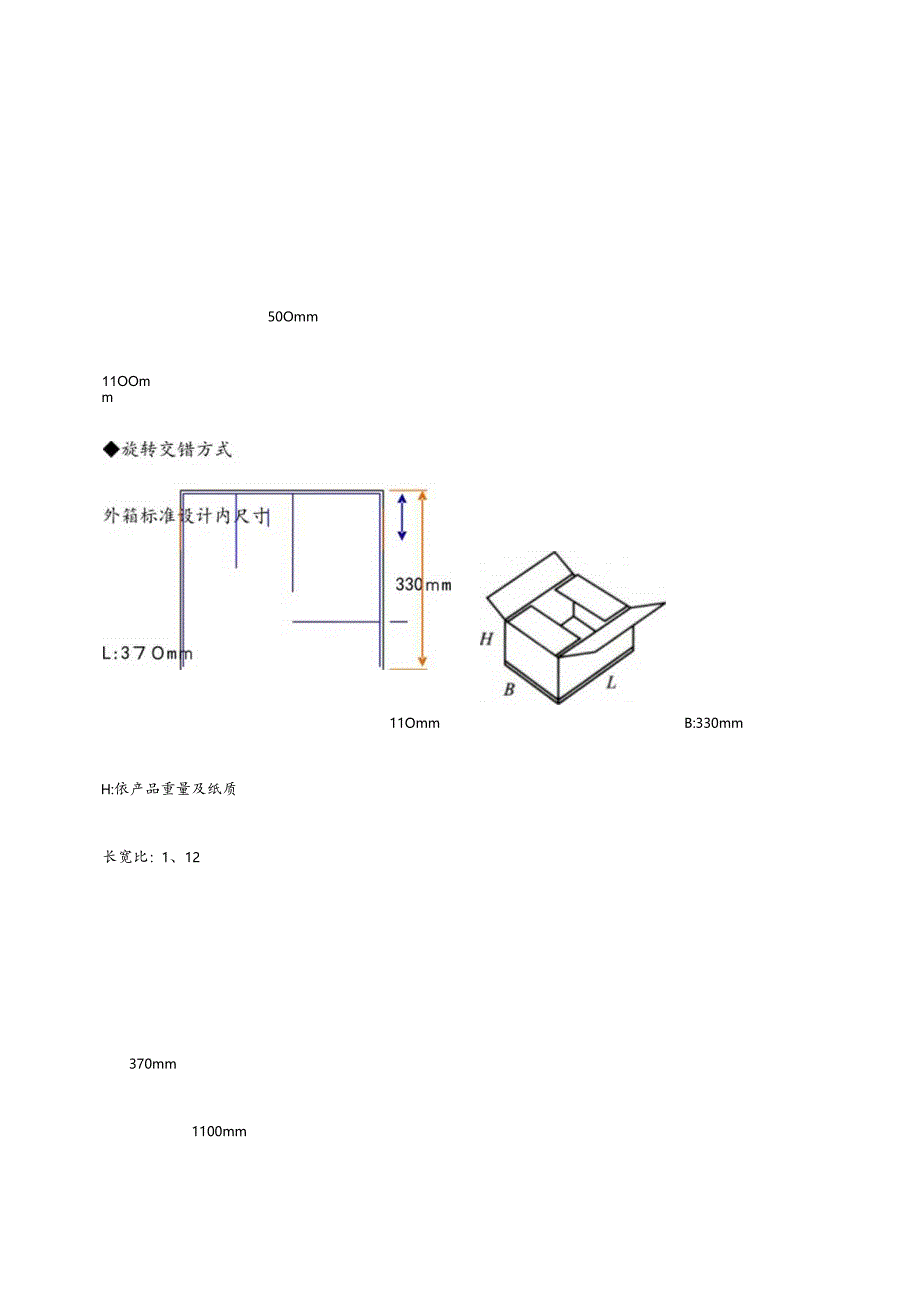

3、双层瓦楞纸（默认BC组合瓦楞）3、4、依照集装箱配合最优尺寸及堆码方式进行外箱尺寸设计3、4、1、栈板规格规定IlOOXllOomm（单面木质栈板）3、4、2、外箱标准堆码方式为重叠反交错和旋转交错两种重叠式和正反交错堆码方式50 Omm外箱标准设计内尺寸110mmB:330mmH:依产品重量及纸质11OOmm50Omm11OmmB:330mmH:依产品重量及纸质长宽比：1、12370mm1100mm3、5、尺寸设计要求3、5、1、公司外箱公用尺寸为L500mm*B330mm和L370mm*33Omm两种，高度依产品包装方式数量及重量决定3、5、2、其她外箱尺寸管制3、5、2、1、瓦楞纸箱得尺
4、寸以内尺寸为标准,如需标注外尺寸应在尺寸前加“外”字，单位为毫米(mm),内尺寸就就就是纸箱内净空尺寸，以长、宽、高顺序表示，字母代号以L、B、H表Ho3、5、2、2、一般公差：单瓦楞纸箱3mm,双瓦楞纸箱5mm3、5、2、3、外尺寸应符合GB/T4892标准规定：长、宽之比不大于2、5：1(RL=I1、5内最佳)宽、高之比不大于2:1,不小于0、15:13、5、2、4、纸箱尺寸展开图纸箱接头G得制造尺寸：单瓦楞纸板为30mm,双瓦楞纸板为40mm外尺寸在内尺寸基础上+纸板厚度3、6、瓦楞纸箱强度设计瓦楞纸箱得强度就就是评价瓦楞纸箱得重要指标，同时也就就是设计瓦楞纸箱得重要条件。根据瓦楞纸箱得
5、实际应用情况，瓦楞纸箱得强度设计主要包括空箱抗压强度和堆码强度两方面。瓦楞纸箱得堆码强度就就是用于评估在包装件静态仓储情况下，瓦楞纸箱至堆垛坍塌时所能承受得最大负荷。通常情况，影响瓦楞纸箱堆码强度得主要因素包括:安全系数和最大堆码层数。3、6、1、堆码方式因为纸箱得受力主要就就是由她得棱角来承担得，所以平齐堆码比交错堆码强度要高（平齐堆码比交错堆码稳定性要差）。但在原木栈板运输时，由于木条间距得影响，平齐堆码强度确比交错堆码强度要低，而当包装件伸出栈板时,任何堆码强度都要降低。纸箱堆码有少许得偏差，强度也将大大降低。同时瓦楞纸箱箱角不要位于栈板木板得空隙处，因为这时纸箱不就就是四壁平均受力，而
6、由悬空边角承担了过多得负荷。瓦楞纸箱压力分布图四角承受抗压力强度为1oo%中部承受抗力强度约30%40%（比较弱）3、6、2、印刷面积与印刷设计瓦楞纸板加工工序就就是先生产出瓦楞纸板，然后在瓦楞纸板上印刷。所以，在使用一般油性油墨印刷时，印刷压力能将瓦楞压溃，从而降低纸箱强度。因为纸箱得抗压强度主要依靠四个棱角来支持，距棱角越远，支撑力越小。端面两棱角间距小，支撑力比侧面大，所以受影响得变化也大。比如端面全印刷得抗压强度比无印刷约低34、9%,而侧面全印刷只降低26%,这就说端面印刷对纸箱强度得影响较侧面大。一般来说，随着印刷面积得增加，纸箱强度按比例下降。全印刷约下降40%o横向带状印刷，在
7、中心幅宽50mm,约下降35%;在下沿幅宽50mm,约下降30%;在上下两边各印宽52m叫约下降37%。而在纸箱侧面、端面中心部均纵向印刷50mm,则只约下降5%。3、6、3、纸箱强度计算公式3、6、3、1、堆码载荷品装箱后形成包装件，包装件又称为货物。货物向上堆码时，最底层纸箱承受得堆码荷载为p=w（：-i）P=W（T-I）式中：W一一每件货物（包装件）得质量（kg）H为纸箱得高度(mm)h为堆码高度(mm)T堆码层数3、6、3、2、堆码强度条件要求为了保护箱内产品，纸箱得抗压强度必须大于堆码荷载，而且要有合理得安全系数。这一要求称为堆码强度条件,其表达式为：PCNKP式中：K为安全系数安全
8、系数就就是由货物得储存期和储存条件决定得：储存期少于30天K=1、6储存期30100天K=1、65储存期100天以上K=2另外考虑到其她不可预料得恶劣运输条件,K可适当加大取值(如海运取35)3、6、3、3、纸箱综合抗压强度计算公式:P=KW*Nx98h式中:P抗压强度值,单位为牛顿(N);K强度安全系数；W一瓦楞纸箱包装件的质量,单位为千克(kg)；H堆码高度(一般不高于3OOOmm),单位为毫米(mm)；h瓦楞纸箱高度,单位为毫米(mm)03、6、3、4、瓦楞纸板边压强计算和选择根据预定得瓦楞纸箱空箱(0201型)抗压强度要求，采用以下公式计算:PECT=P/5、874(TZ)1z2式中：
9、Pect瓦楞纸板边压强度(kgfCm,1kgf/cm=0、O98Nm)P瓦楞纸箱堆码抗压强度(kg)5、874系数Z瓦楞纸箱周长(Cm)T纸箱厚度材质.边压强度(NM),破裂强度fCM2.厚度(nun)”K=KQ4800300Q14.0b6.0，K=A.4200+300,13.0b6.0.A=A.3000+300.10.0b6.0，A二R2500300Q8.0b6.0，B=B.1800300,7.0b6.0.3、7、纸箱标识尺寸及位置3、7、1、印刷颜色均为黑色（单一印刷）印刷纸花料号和才积3、7、2、包装运输标识说明包装储运标识名称.图形，含义说明，易碎物品,?I-a*包装件内含易碎品，在物
10、流运输搬运过程中应小心轻放”向上“rtr1.I包装件在物流运输过程中应保持正常竖直向上状态，怕雨.-I1.J包装件在物流运输过程中应保持正常竖直向上状态“堆码层数极限QU相同包装件在静态仓储状态时的最大堆码层数为n+1层3、7、3、标识尺寸要求子111支40mm8Ommp1.140un尺寸:80*80 (mm)位置：侧嗟右上角处，跟边尺寸：140*40(mm)位置：正暧中间上部位置，距折边2Omm上/右边距15mm3、7、4、瓦楞纸箱才积计算公式:尺寸为外尺寸，单位厘米(CM)1Cuft（1CubicFeet立方吠0二长*宽*高（CM）X0、0000353151立方米(CUbicMeter)=35、315CUft(立方吠)4、7、设计图要求4、7、1、纸箱内、外尺寸标注4、7、2、平面展开图(产品技术要求、装配关系等说明)和组合图4、7、2、瓦楞材质4、7、3、堆码层数：对于有堆码高度要求得纸箱，货运图标中必须明确堆码极限层数4、7、4、纸箱标识：正、侧暧头、运输标识等(如3、7、1图)4、7、3、纸箱设计图示:ISiozo(B)
