《使用聚羧酸减水剂生产C30及以下混凝土应注意哪些问题？.docx》由会员分享，可在线阅读，更多相关《使用聚羧酸减水剂生产C30及以下混凝土应注意哪些问题？.docx（3页珍藏版）》请在第壹文秘上搜索。

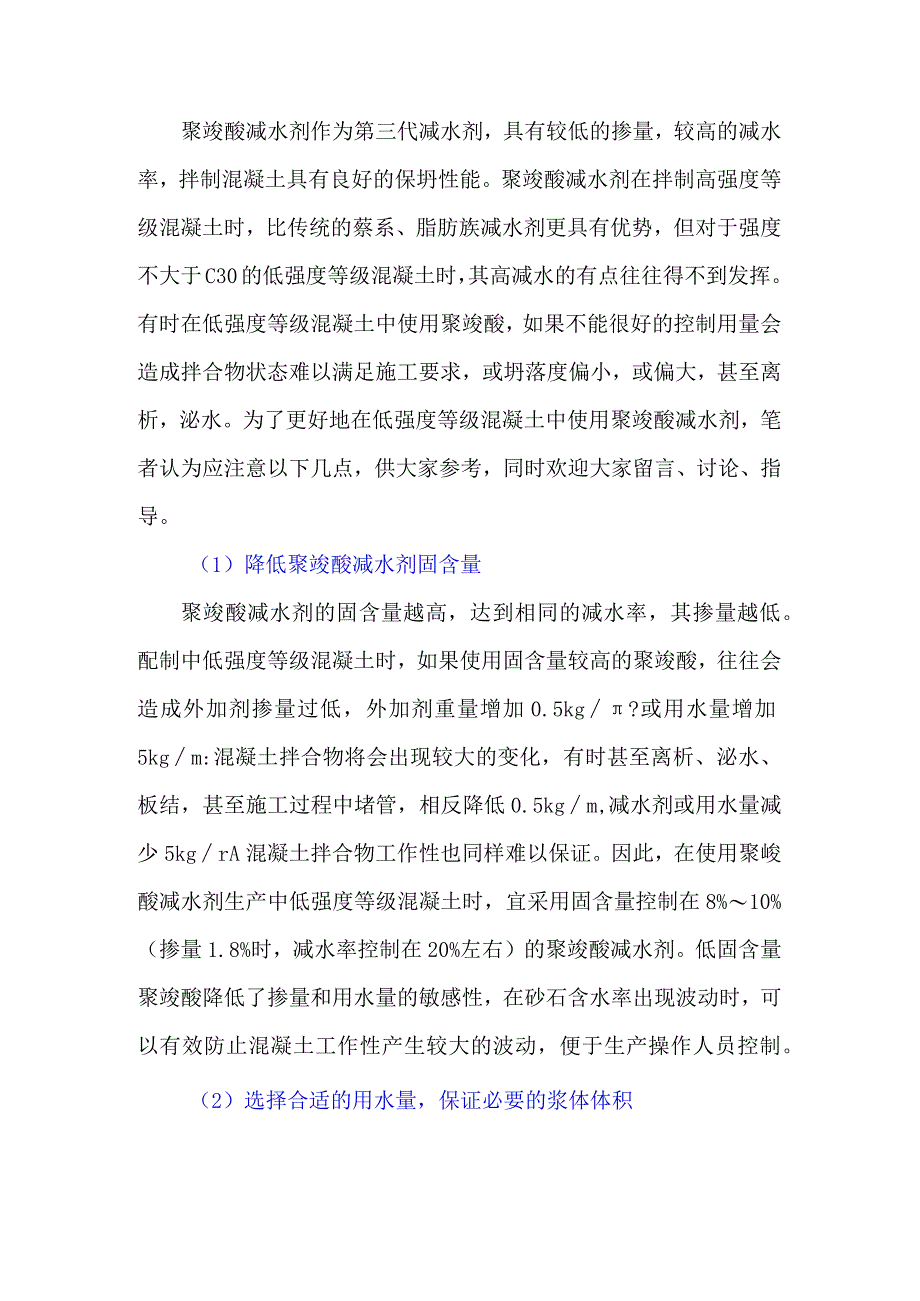

1、聚竣酸减水剂作为第三代减水剂，具有较低的掺量，较高的减水率，拌制混凝土具有良好的保坍性能。聚竣酸减水剂在拌制高强度等级混凝土时，比传统的蔡系、脂肪族减水剂更具有优势，但对于强度不大于C30的低强度等级混凝土时，其高减水的有点往往得不到发挥。有时在低强度等级混凝土中使用聚竣酸，如果不能很好的控制用量会造成拌合物状态难以满足施工要求，或坍落度偏小，或偏大，甚至离析，泌水。为了更好地在低强度等级混凝土中使用聚竣酸减水剂，笔者认为应注意以下几点，供大家参考，同时欢迎大家留言、讨论、指导。（1）降低聚竣酸减水剂固含量聚竣酸减水剂的固含量越高，达到相同的减水率，其掺量越低。配制中低强度等级混凝土时，如果使
2、用固含量较高的聚竣酸，往往会造成外加剂掺量过低，外加剂重量增加0.5kg?或用水量增加5kgm:混凝土拌合物将会出现较大的变化，有时甚至离析、泌水、板结，甚至施工过程中堵管，相反降低0.5kgm,减水剂或用水量减少5kgrA混凝土拌合物工作性也同样难以保证。因此，在使用聚峻酸减水剂生产中低强度等级混凝土时，宜采用固含量控制在8%10%（掺量1.8%时，减水率控制在20%左右）的聚竣酸减水剂。低固含量聚竣酸降低了掺量和用水量的敏感性，在砂石含水率出现波动时，可以有效防止混凝土工作性产生较大的波动，便于生产操作人员控制。（2）选择合适的用水量，保证必要的浆体体积聚竣酸减水剂具有低掺量（折固掺量0.

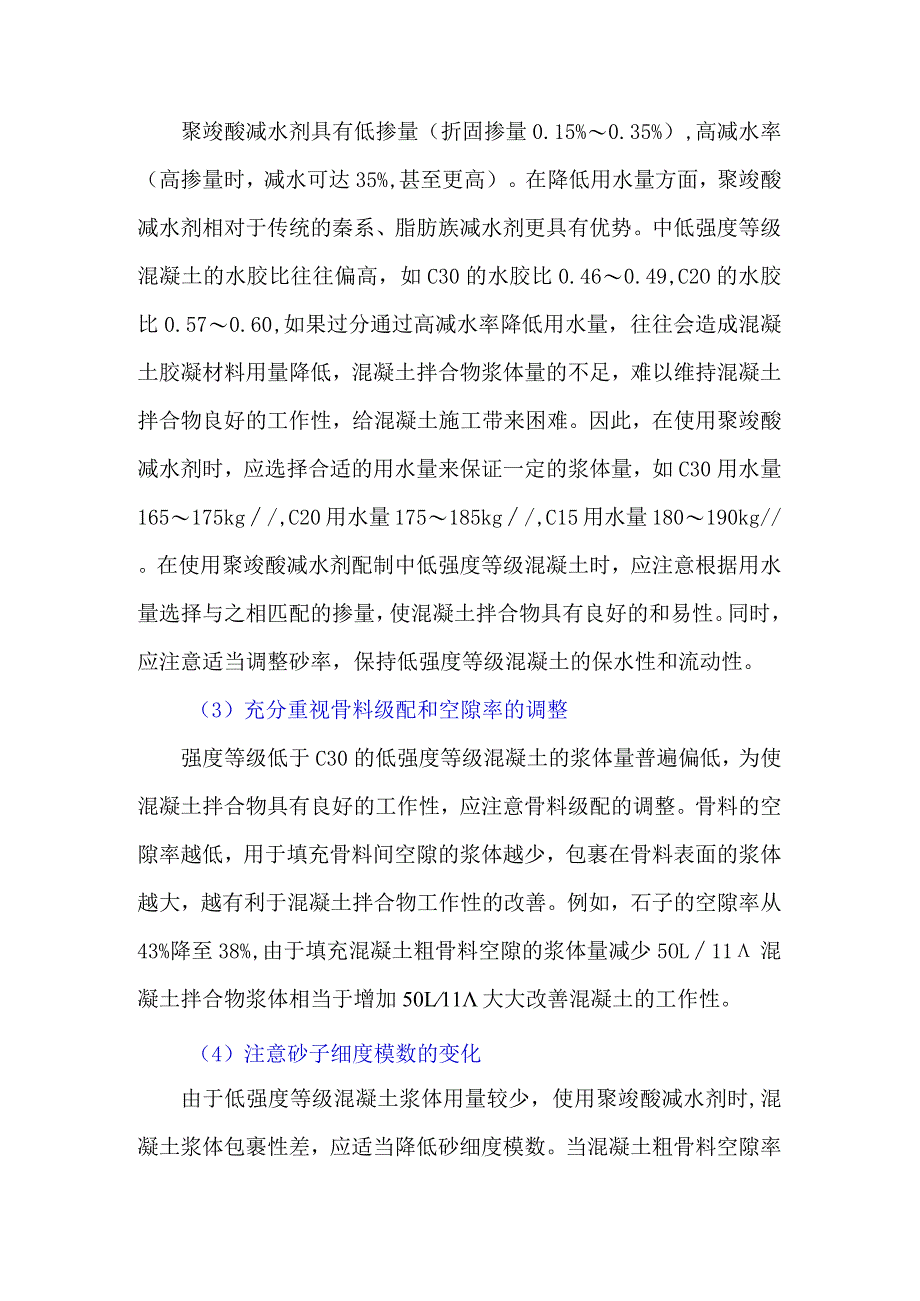

3、15%0.35%）,高减水率（高掺量时，减水可达35%,甚至更高）。在降低用水量方面，聚竣酸减水剂相对于传统的秦系、脂肪族减水剂更具有优势。中低强度等级混凝土的水胶比往往偏高，如C30的水胶比0.460.49,C2O的水胶比0.570.60,如果过分通过高减水率降低用水量，往往会造成混凝土胶凝材料用量降低，混凝土拌合物浆体量的不足，难以维持混凝土拌合物良好的工作性，给混凝土施工带来困难。因此，在使用聚竣酸减水剂时，应选择合适的用水量来保证一定的浆体量，如C30用水量165175kg/,C20用水量175185kg/,C15用水量180190kg/。在使用聚竣酸减水剂配制中低强度等级混凝土时，应

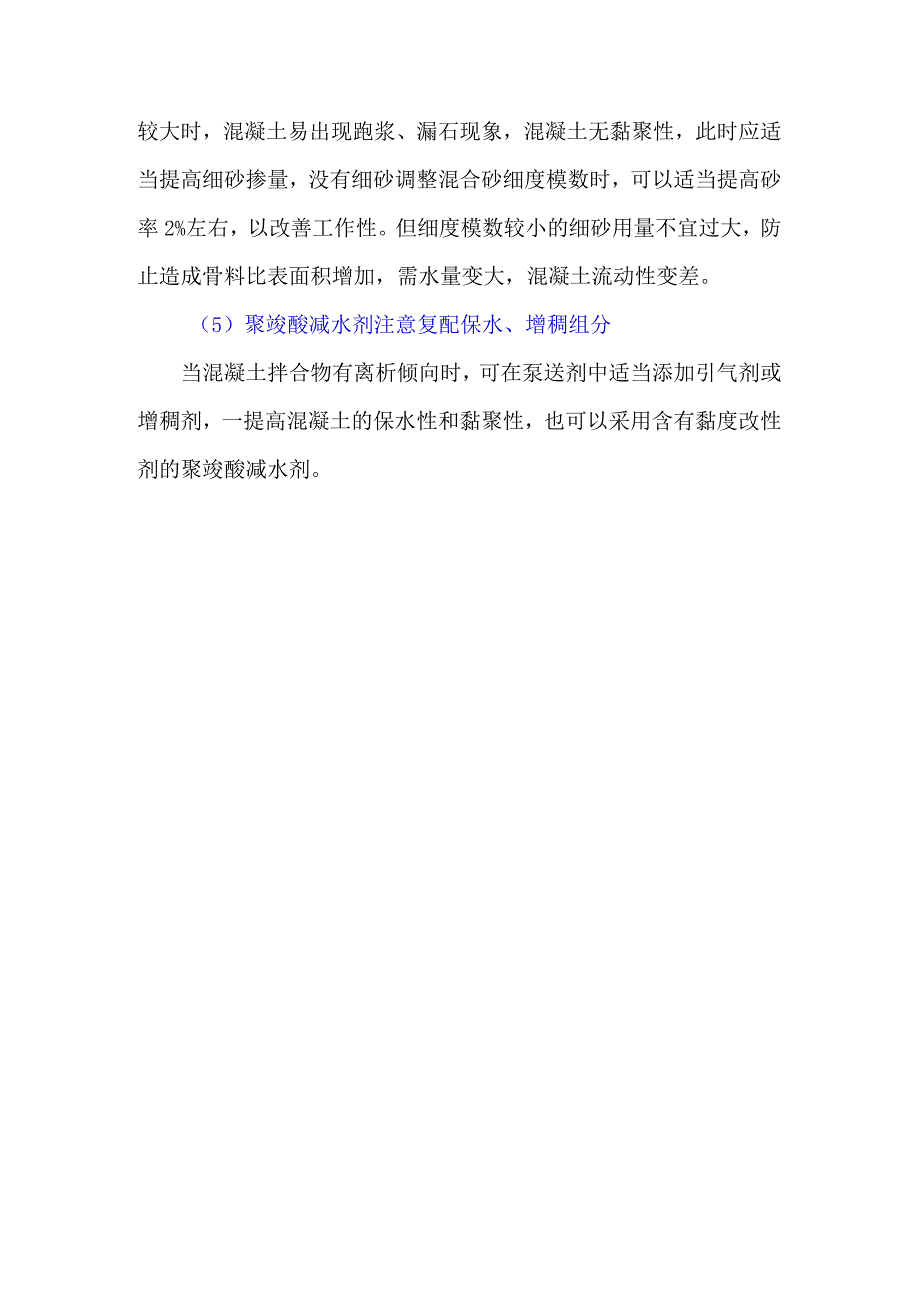

4、注意根据用水量选择与之相匹配的掺量，使混凝土拌合物具有良好的和易性。同时，应注意适当调整砂率，保持低强度等级混凝土的保水性和流动性。（3）充分重视骨料级配和空隙率的调整强度等级低于C30的低强度等级混凝土的浆体量普遍偏低，为使混凝土拌合物具有良好的工作性，应注意骨料级配的调整。骨料的空隙率越低，用于填充骨料间空隙的浆体越少，包裹在骨料表面的浆体越大，越有利于混凝土拌合物工作性的改善。例如，石子的空隙率从43%降至38%,由于填充混凝土粗骨料空隙的浆体量减少5OL11混凝土拌合物浆体相当于增加50L11大大改善混凝土的工作性。（4）注意砂子细度模数的变化由于低强度等级混凝土浆体用量较少，使用聚竣酸减水剂时,混凝土浆体包裹性差，应适当降低砂细度模数。当混凝土粗骨料空隙率较大时，混凝土易出现跑浆、漏石现象，混凝土无黏聚性，此时应适当提高细砂掺量，没有细砂调整混合砂细度模数时，可以适当提高砂率2%左右，以改善工作性。但细度模数较小的细砂用量不宜过大，防止造成骨料比表面积增加，需水量变大，混凝土流动性变差。（5）聚竣酸减水剂注意复配保水、增稠组分当混凝土拌合物有离析倾向时，可在泵送剂中适当添加引气剂或增稠剂，一提高混凝土的保水性和黏聚性，也可以采用含有黏度改性剂的聚竣酸减水剂。
