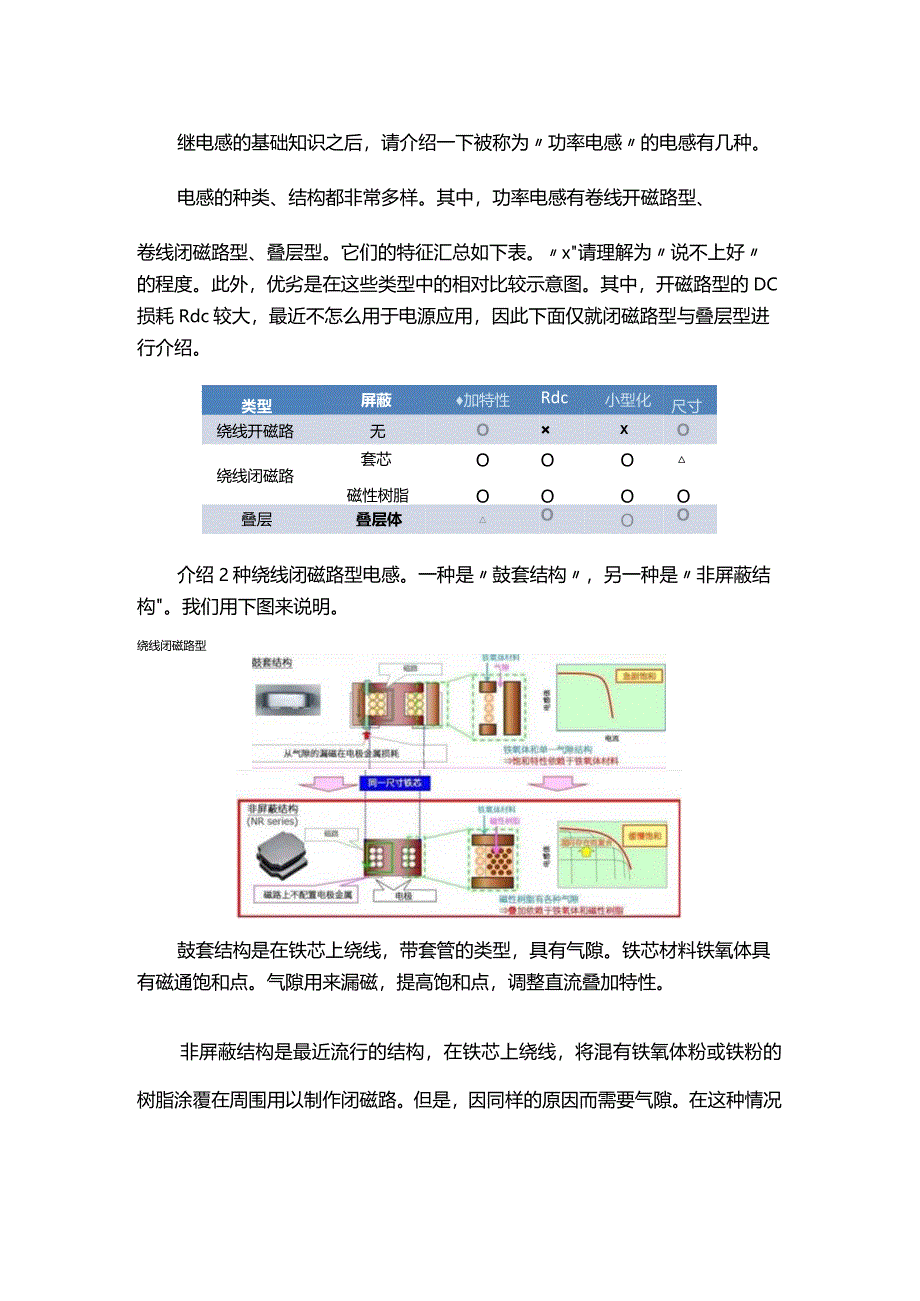

1、继电感的基础知识之后，请介绍一下被称为功率电感的电感有几种。电感的种类、结构都非常多样。其中，功率电感有卷线开磁路型、卷线闭磁路型、叠层型。它们的特征汇总如下表。x请理解为说不上好的程度。此外，优劣是在这些类型中的相对比较示意图。其中，开磁路型的DC损耗Rdc较大，最近不怎么用于电源应用，因此下面仅就闭磁路型与叠层型进行介绍。类型屏蔽加特性Rdc小型化尺寸绕线开磁路无OXO绕线闭磁路套芯OOO磁性树脂OOOO叠层叠层体OOO介绍2种绕线闭磁路型电感。一种是鼓套结构，另一种是非屏蔽结构。我们用下图来说明。绕线闭磁路型鼓套结构是在铁芯上绕线，带套管的类型，具有气隙。铁芯材料铁氧体具有磁通饱和点。气

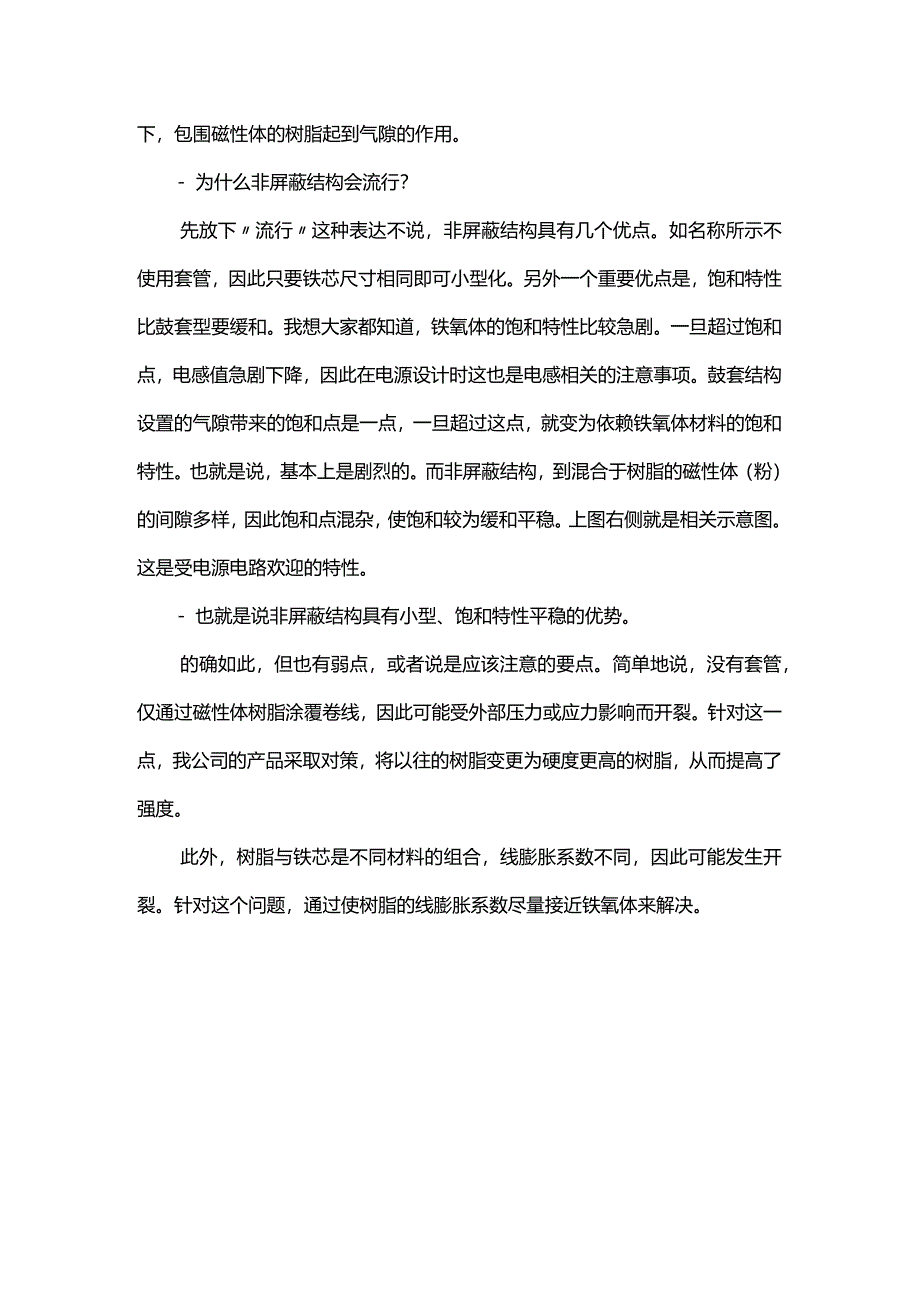

2、隙用来漏磁，提高饱和点，调整直流叠加特性。非屏蔽结构是最近流行的结构，在铁芯上绕线，将混有铁氧体粉或铁粉的树脂涂覆在周围用以制作闭磁路。但是，因同样的原因而需要气隙。在这种情况下，包围磁性体的树脂起到气隙的作用。- 为什么非屏蔽结构会流行？先放下流行这种表达不说，非屏蔽结构具有几个优点。如名称所示不使用套管，因此只要铁芯尺寸相同即可小型化。另外一个重要优点是，饱和特性比鼓套型要缓和。我想大家都知道，铁氧体的饱和特性比较急剧。一旦超过饱和点，电感值急剧下降，因此在电源设计时这也是电感相关的注意事项。鼓套结构设置的气隙带来的饱和点是一点，一旦超过这点，就变为依赖铁氧体材料的饱和特性。也就是说，基本
3、上是剧烈的。而非屏蔽结构，到混合于树脂的磁性体（粉）的间隙多样，因此饱和点混杂，使饱和较为缓和平稳。上图右侧就是相关示意图。这是受电源电路欢迎的特性。- 也就是说非屏蔽结构具有小型、饱和特性平稳的优势。的确如此，但也有弱点，或者说是应该注意的要点。简单地说，没有套管，仅通过磁性体树脂涂覆卷线，因此可能受外部压力或应力影响而开裂。针对这一点，我公司的产品采取对策，将以往的树脂变更为硬度更高的树脂，从而提高了强度。此外，树脂与铁芯是不同材料的组合，线膨胀系数不同，因此可能发生开裂。针对这个问题，通过使树脂的线膨胀系数尽量接近铁氧体来解决。事实上采取这些对策大幅提高了强度，但不同制造商的提高程度是有

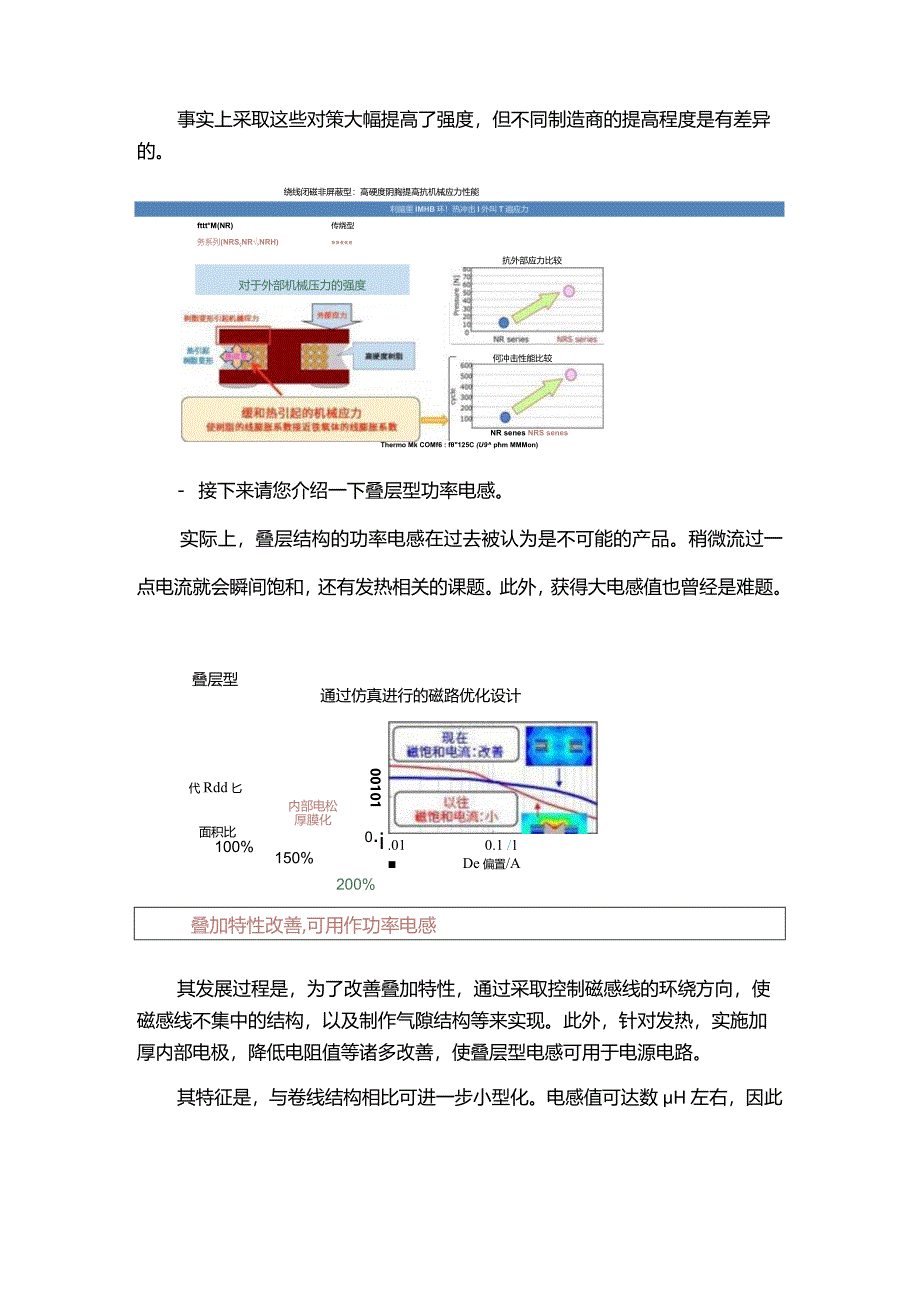

4、差异的。绕线闭磁非屏蔽型：高硬度阴胸提高抗机械应力性能利脑里IMHB环！热冲击I外叫T遍应力fttt*M(NR)传烧型务系列(NRSNR,NRH)对于外部机械压力的强度通过高硬度制IS,增强铁4(体铁芯的凸编部分抗外部应力比较何冲击性能比较NR senes NRS senesThermo Mk COMf6 : f125C (U9 pm MMMon)- 接下来请您介绍一下叠层型功率电感。实际上，叠层结构的功率电感在过去被认为是不可能的产品。稍微流过一点电流就会瞬间饱和，还有发热相关的课题。此外，获得大电感值也曾经是难题。叠层型通过仿真进行的磁路优化设计代Rdd匕面积比 100%内部电松厚膜化150%0i.010.1 /1De偏置/A00101200%叠加特性改善,可用作功率电感其发展过程是，为了改善叠加特性，通过采取控制磁感线的环绕方向，使磁感线不集中的结构，以及制作气隙结构等来实现。此外，针对发热，实施加厚内部电极，降低电阻值等诸多改善，使叠层型电感可用于电源电路。其特征是，与卷线结构相比可进一步小型化。电感值可达数H左右，因此适用于兆赫兹频段的振荡频率较高的开关电源。移动设备的电源等就是其应用案例之一。最适合开关电源的电容器与电感读懂电感的规格与等效电路
