《液相法制备纳米颗粒的机制.docx》由会员分享，可在线阅读，更多相关《液相法制备纳米颗粒的机制.docx（15页珍藏版）》请在第壹文秘上搜索。

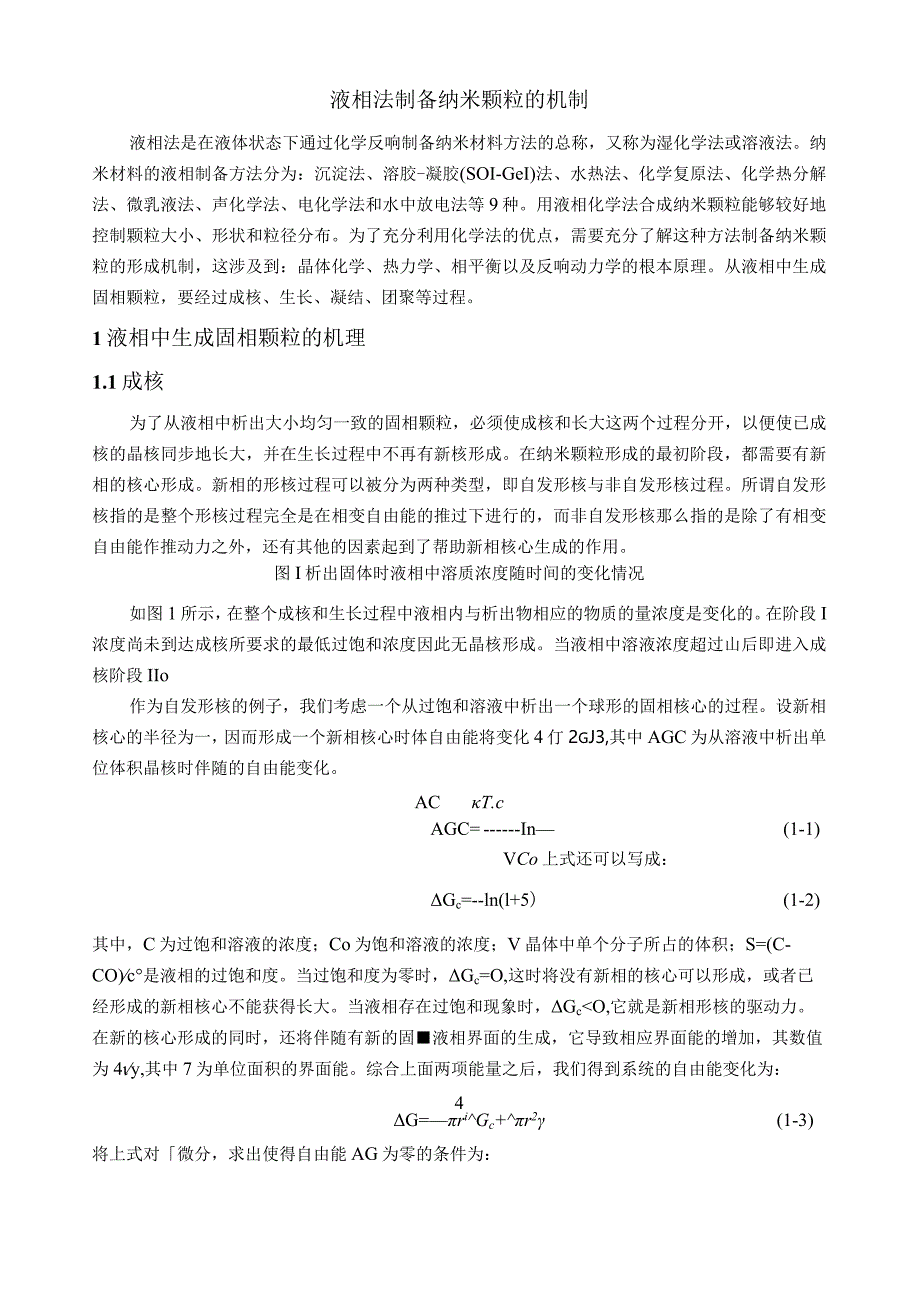

1、液相法制备纳米颗粒的机制液相法是在液体状态下通过化学反响制备纳米材料方法的总称，又称为湿化学法或溶液法。纳米材料的液相制备方法分为：沉淀法、溶胶-凝胶(SOI-GeI)法、水热法、化学复原法、化学热分解法、微乳液法、声化学法、电化学法和水中放电法等9种。用液相化学法合成纳米颗粒能够较好地控制颗粒大小、形状和粒径分布。为了充分利用化学法的优点，需要充分了解这种方法制备纳米颗粒的形成机制，这涉及到：晶体化学、热力学、相平衡以及反响动力学的根本原理。从液相中生成固相颗粒，要经过成核、生长、凝结、团聚等过程。1液相中生成固相颗粒的机理1.1成核为了从液相中析出大小均匀一致的固相颗粒，必须使成核和长大这
2、两个过程分开，以便使已成核的晶核同步地长大，并在生长过程中不再有新核形成。在纳米颗粒形成的最初阶段，都需要有新相的核心形成。新相的形核过程可以被分为两种类型，即自发形核与非自发形核过程。所谓自发形核指的是整个形核过程完全是在相变自由能的推过下进行的，而非自发形核那么指的是除了有相变自由能作推动力之外，还有其他的因素起到了帮助新相核心生成的作用。图I析出固体时液相中溶质浓度随时间的变化情况如图1所示，在整个成核和生长过程中液相内与析出物相应的物质的量浓度是变化的。在阶段I浓度尚未到达成核所要求的最低过饱和浓度因此无晶核形成。当液相中溶液浓度超过山后即进入成核阶段IIo作为自发形核的例子，我们考虑

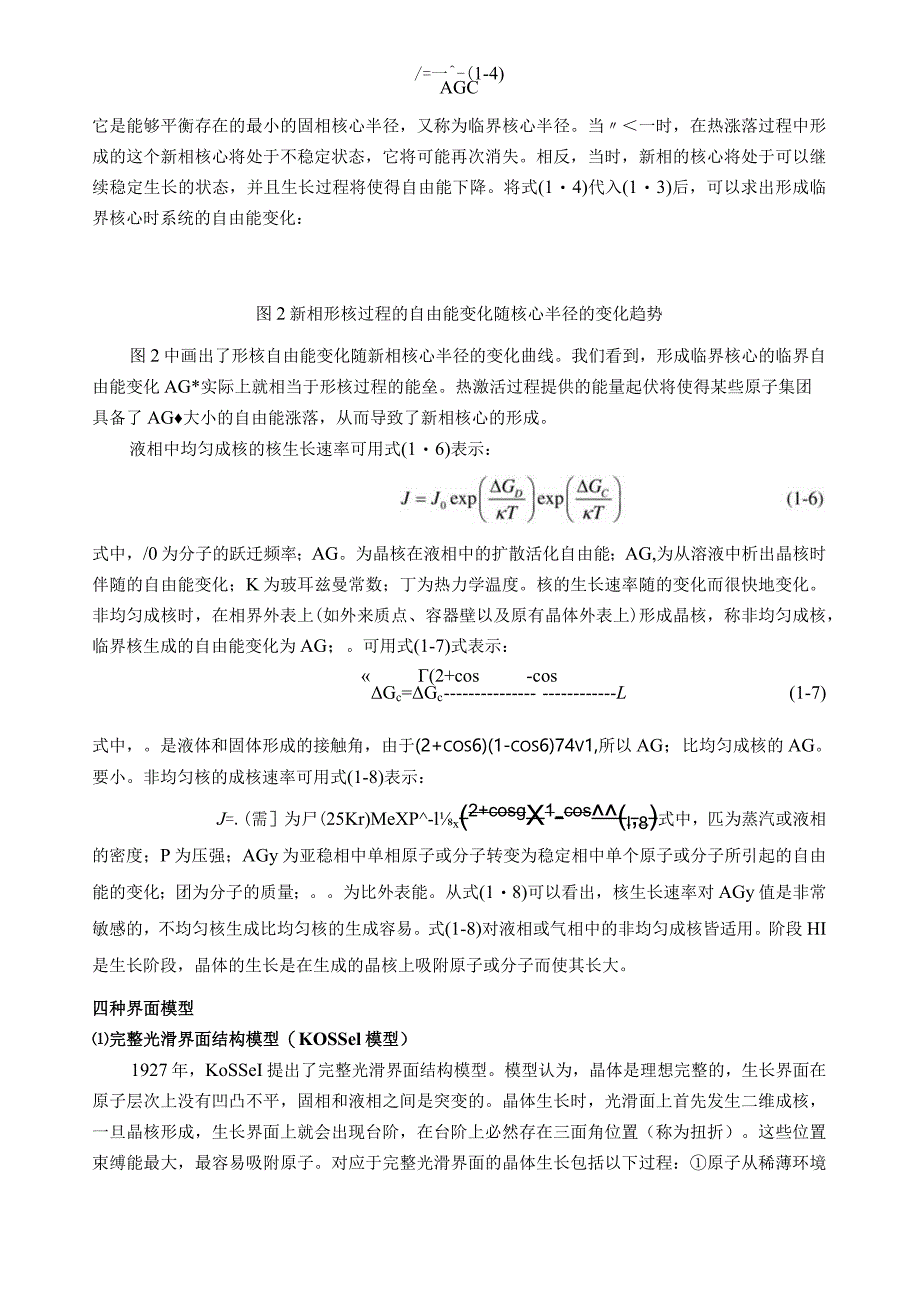

3、一个从过饱和溶液中析出一个球形的固相核心的过程。设新相核心的半径为一，因而形成一个新相核心时体自由能将变化4仃2gJ3,其中AGC为从溶液中析出单位体积晶核时伴随的自由能变化。ACT.cAGC=In(1-1)VCo上式还可以写成：Gc=-ln(l+5)(1-2)其中，C为过饱和溶液的浓度；Co为饱和溶液的浓度；V晶体中单个分子所占的体积；S=(C-CO)c是液相的过饱和度。当过饱和度为零时，Gc=O,这时将没有新相的核心可以形成，或者已经形成的新相核心不能获得长大。当液相存在过饱和现象时，GcCabrera和Frank进一步开展了该模型，形成了较为完整的Burton-Cabrera-Frank

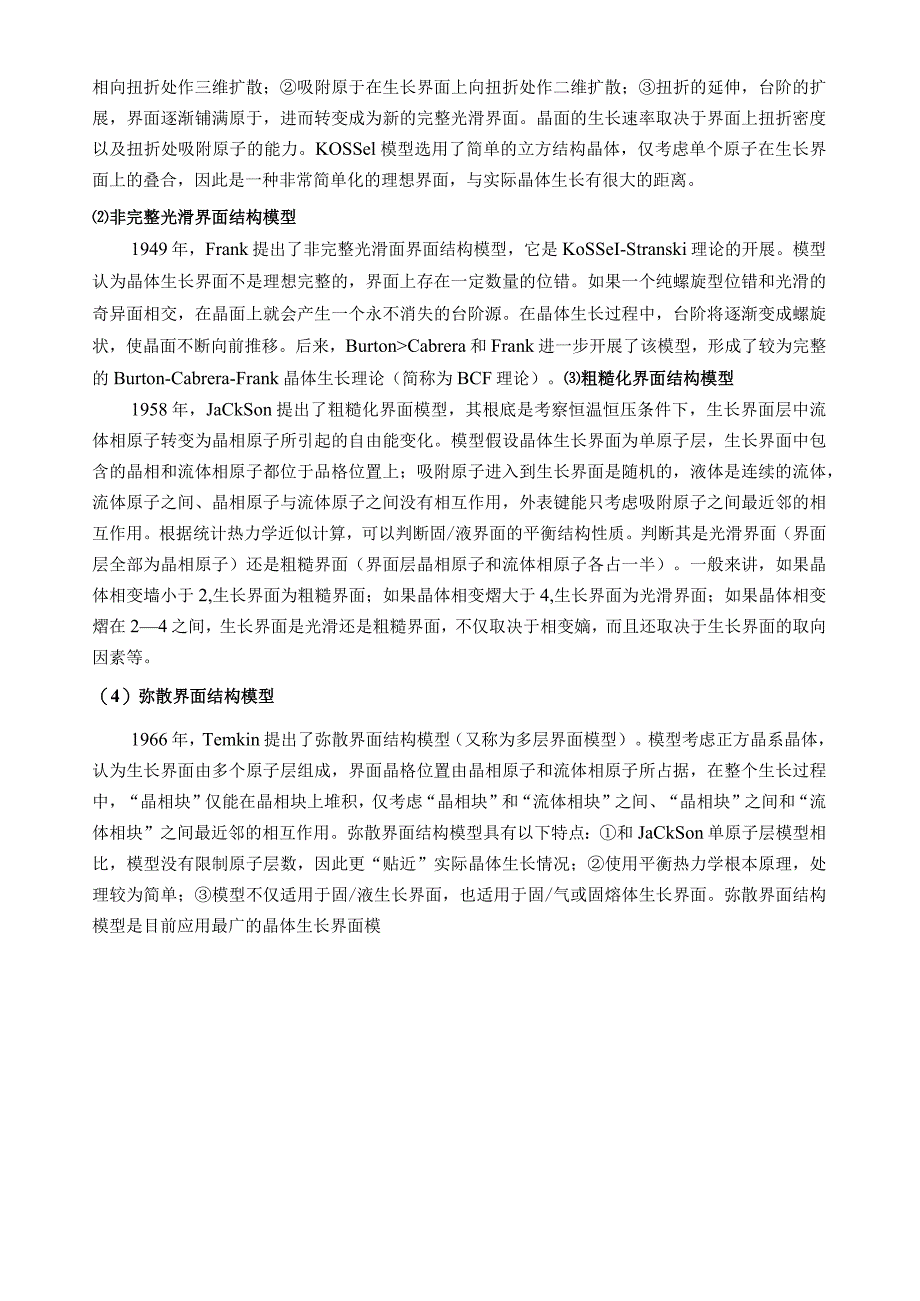

4、晶体生长理论（简称为BCF理论）。粗糙化界面结构模型1958年，JaCkSon提出了粗糙化界面模型，其根底是考察恒温恒压条件下，生长界面层中流体相原子转变为晶相原子所引起的自由能变化。模型假设晶体生长界面为单原子层，生长界面中包含的晶相和流体相原子都位于品格位置上；吸附原子进入到生长界面是随机的，液体是连续的流体，流体原子之间、晶相原子与流体原子之间没有相互作用，外表键能只考虑吸附原子之间最近邻的相互作用。根据统计热力学近似计算，可以判断固/液界面的平衡结构性质。判断其是光滑界面（界面层全部为晶相原子）还是粗糙界面（界面层晶相原子和流体相原子各占一半）。一般来讲，如果晶体相变墙小于2,生长界面
5、为粗糙界面；如果晶体相变熠大于4,生长界面为光滑界面；如果晶体相变熠在24之间，生长界面是光滑还是粗糙界面，不仅取决于相变嫡，而且还取决于生长界面的取向因素等。（4）弥散界面结构模型1966年，Temkin提出了弥散界面结构模型（又称为多层界面模型）。模型考虑正方晶系晶体，认为生长界面由多个原子层组成，界面晶格位置由晶相原子和流体相原子所占据，在整个生长过程中，“晶相块”仅能在晶相块上堆积，仅考虑“晶相块”和“流体相块”之间、“晶相块”之间和“流体相块”之间最近邻的相互作用。弥散界面结构模型具有以下特点：和JaCkSon单原子层模型相比，模型没有限制原子层数，因此更“贴近”实际晶体生长情况；使
6、用平衡热力学根本原理，处理较为简单；模型不仅适用于固/液生长界面，也适用于固/气或固熔体生长界面。弥散界面结构模型是目前应用最广的晶体生长界面模型。生长机理研究二维成核生长模型当晶体在气相或溶液中生长时，假设生长界面为原子级完整光滑界面时，晶体生长遵循二维成核生长机制。原子或分子被吸附到生长界面后，通过扩散聚集而形成二维晶核。二维晶核一旦出现，体系就增加了棱边能。此棱边能效应与三维晶核中界面能效应完全类似，构成了二维晶核的热力学势垒。因此，只有当尺寸到达临界大小时，二维晶核才能自发生长。以。表示连续两次二维成核时间间隔，以4表示1个二维临界晶核的台阶“扫过”整个生长界面所需要的时间，根据。和L
7、的关系，可把二维成核生长分为两种类型J一是单二维成核生长，即当乙r,时，在新的二维成核再次形成以前，有足够时间让该晶核的台阶“扫过”整个生长界面；二是多二维成核生长，即当乙z,时，单二维晶核的台阶扫过整个生长界面所需要的时间远远超过连续两次成核的时间间隔，即生长界面每增长1个原子层，需要2个以上的二维品核。根据原于（分子）成核方式，二维成核又分为表而扩散二维成核（SurfaceDiffusionIwo-DimensionaINucleation）和直接在扭折处叠合二维成核（Directlntegrationtwo-DimensionalNucleation）。螺位错生长模型假设生长界面上有螺位
8、错露头点，晶体生长机制与二维成核机制不同。此时，晶体生长起源于生长界面上螺旋位错露头点的台阶，在生长过程中台阶永不消失，螺旋位错露头点提供了一个连续起作用的台阶源，生长界面为一连续的螺旋面。假设台阶高度为，相邻螺旋之间的距离为丸=19乙=19#/人小，形成螺旋状生长丘的斜度=/4。如果台阶运动速率为人晶体生长的法向生长速率为：Rl=h=pvf与二维成核生长相似，螺旋位错生长也分为外表扩散和直接在扭折处叠合两种形式。体扩散控制生长模型将在生长界面上吸附结晶的粒子或粒子团称为生长基元，将生长基元在结晶相（即已形成的晶体）内的扩散速度称为体扩散速度。如果生长基元的体扩散速度小于其在生长界面上的扩散速
9、度，或者小于在生长界面扭折处叠合（结晶）的速度时，晶体生长的速度就由体扩散速度决定，相应的晶体生长称为体扩散控制的生长。界面生长晶体界面生长，是生长基元不断从流体相通过界面进入晶格位置的过程，也是晶体和流体界面不断向流体中推移的过程，即晶体界面生长的过程是气相或者液相的原子或分子扩散到晶体外表附着并进入晶格。界面的微观结构决定了晶体的生长机制，而晶体的生长机制又决定了其遵循的动力学规律。原子层次上的光滑界面，通过二维成核、螺型位错或挛晶面等形成台阶，此后台阶沿着界面运动，形成新的光滑晶面，界面呈层状生长，并最终决定晶形。其中，二维成核是生长速率控制步骤。根据二维成核周期和单个晶核扫过整个晶面所
10、需时间大小，界面成核生长又分为单核生长和多核生长。当过饱和度低于二维成核临界过饱和度时，晶体将通过螺型位错等连续产生台阶和扭折。而在粗糙界面上，由于所有位置的吸附分子具有相等势能，因此都是生长位置，其生长速率大于光滑界面，呈连续生长，最终趋于消失。二维成核速率非常快时，溶质向二维晶核的扩散将成为生长控制步骤，为溶质扩散控制生长。晶体法向生长速率R与溶液过饱和度S有密切的关系：对于二维成核生长模型，R”与S成指数关系，当S较低时，R1S,当S较高时，Moes%；对于螺位错生长模型，R”与S成抛物线关系，当S较低时，EoCS2或呈线性关系；当S较高时，Rtlso晶体生长速率用式(1-9)表示：J=
11、2dpDcm(1-9)式中，4,为粒子直径；为液相中单分子的浓度；。为分子的扩散系数。为了使成核与生长阶段尽可能分开，必须使成核速率尽可能快而生长速率适当地慢。这样便可尽量压缩阶段11假设阶段11过宽，那么在该阶段不仅成核，同时伴随生长。另外，阶段HI必须使浓度始终低于访，以免引起新的核生成，同时又必须保持浓度在饱和浓度CO之上直至生长过程结束。Gibbs-Thomson效应图3扩散层附近溶质浓度的变化图3表示在微粒生长时其附近溶质浓度的变化。如果扩散过程是一个慢过程，即生长由扩散控制，并考虑到GibbS-Thomson效应，即当溶质粒子小至微米级时，在外表张力的作用下，溶解度Ce不仅是温度T的函数，而且还是粒子半径厂的函数。可以推导出正在生成的颗粒半径分布的标准偏差的变化率的表达式：也=2叩*X生U出
