《由砂率变化而引起的变化…….docx》由会员分享，可在线阅读，更多相关《由砂率变化而引起的变化…….docx（3页珍藏版）》请在第壹文秘上搜索。

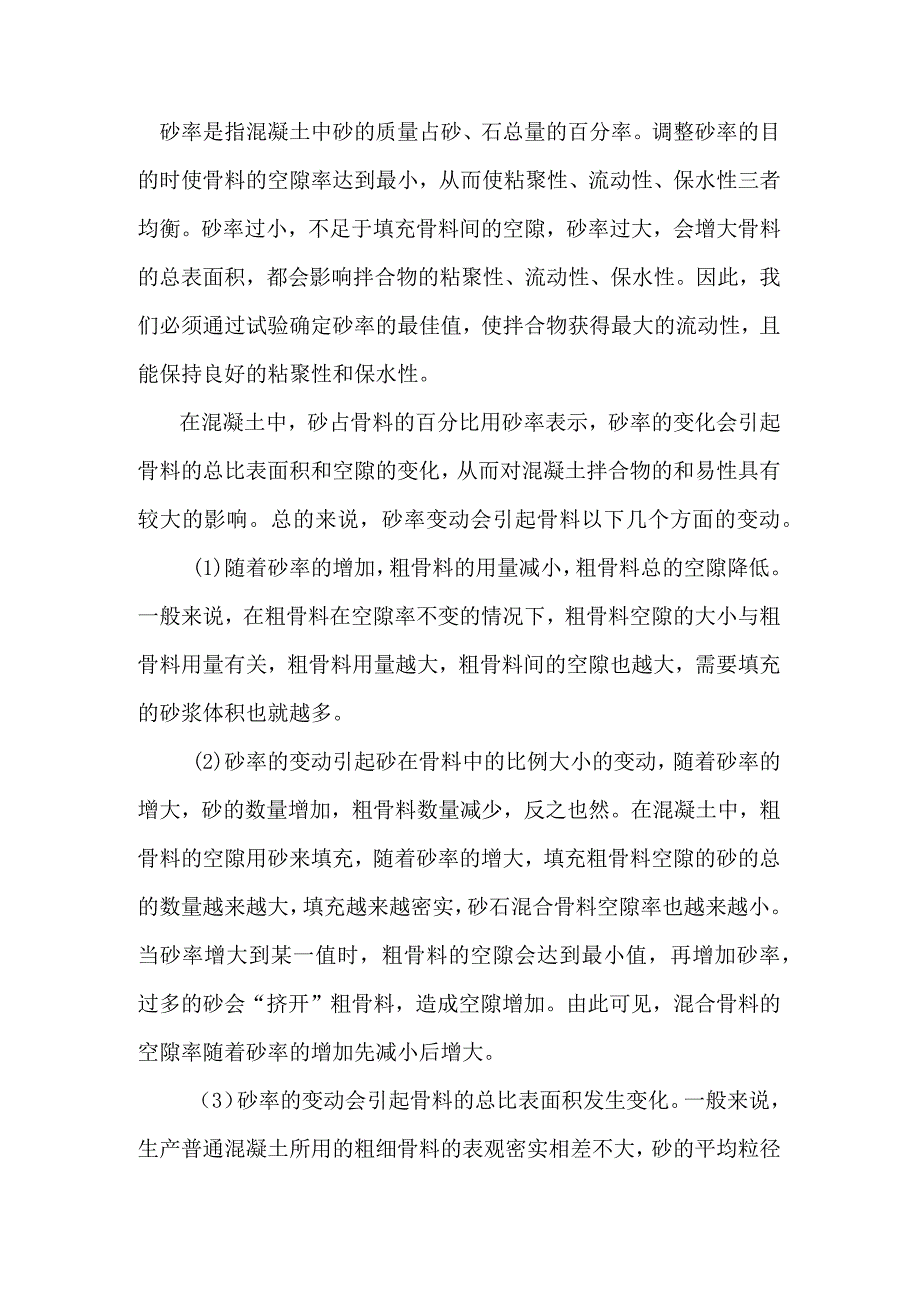

1、砂率是指混凝土中砂的质量占砂、石总量的百分率。调整砂率的目的时使骨料的空隙率达到最小，从而使粘聚性、流动性、保水性三者均衡。砂率过小，不足于填充骨料间的空隙，砂率过大，会增大骨料的总表面积，都会影响拌合物的粘聚性、流动性、保水性。因此，我们必须通过试验确定砂率的最佳值，使拌合物获得最大的流动性，且能保持良好的粘聚性和保水性。在混凝土中，砂占骨料的百分比用砂率表示，砂率的变化会引起骨料的总比表面积和空隙的变化，从而对混凝土拌合物的和易性具有较大的影响。总的来说，砂率变动会引起骨料以下几个方面的变动。(1)随着砂率的增加，粗骨料的用量减小，粗骨料总的空隙降低。一般来说，在粗骨料在空隙率不变的情况下
2、，粗骨料空隙的大小与粗骨料用量有关，粗骨料用量越大，粗骨料间的空隙也越大，需要填充的砂浆体积也就越多。(2)砂率的变动引起砂在骨料中的比例大小的变动，随着砂率的增大，砂的数量增加，粗骨料数量减少，反之也然。在混凝土中，粗骨料的空隙用砂来填充，随着砂率的增大，填充粗骨料空隙的砂的总的数量越来越大，填充越来越密实，砂石混合骨料空隙率也越来越小。当砂率增大到某一值时，粗骨料的空隙会达到最小值，再增加砂率，过多的砂会“挤开”粗骨料，造成空隙增加。由此可见，混合骨料的空隙率随着砂率的增加先减小后增大。（3）砂率的变动会引起骨料的总比表面积发生变化。一般来说，生产普通混凝土所用的粗细骨料的表观密实相差不大

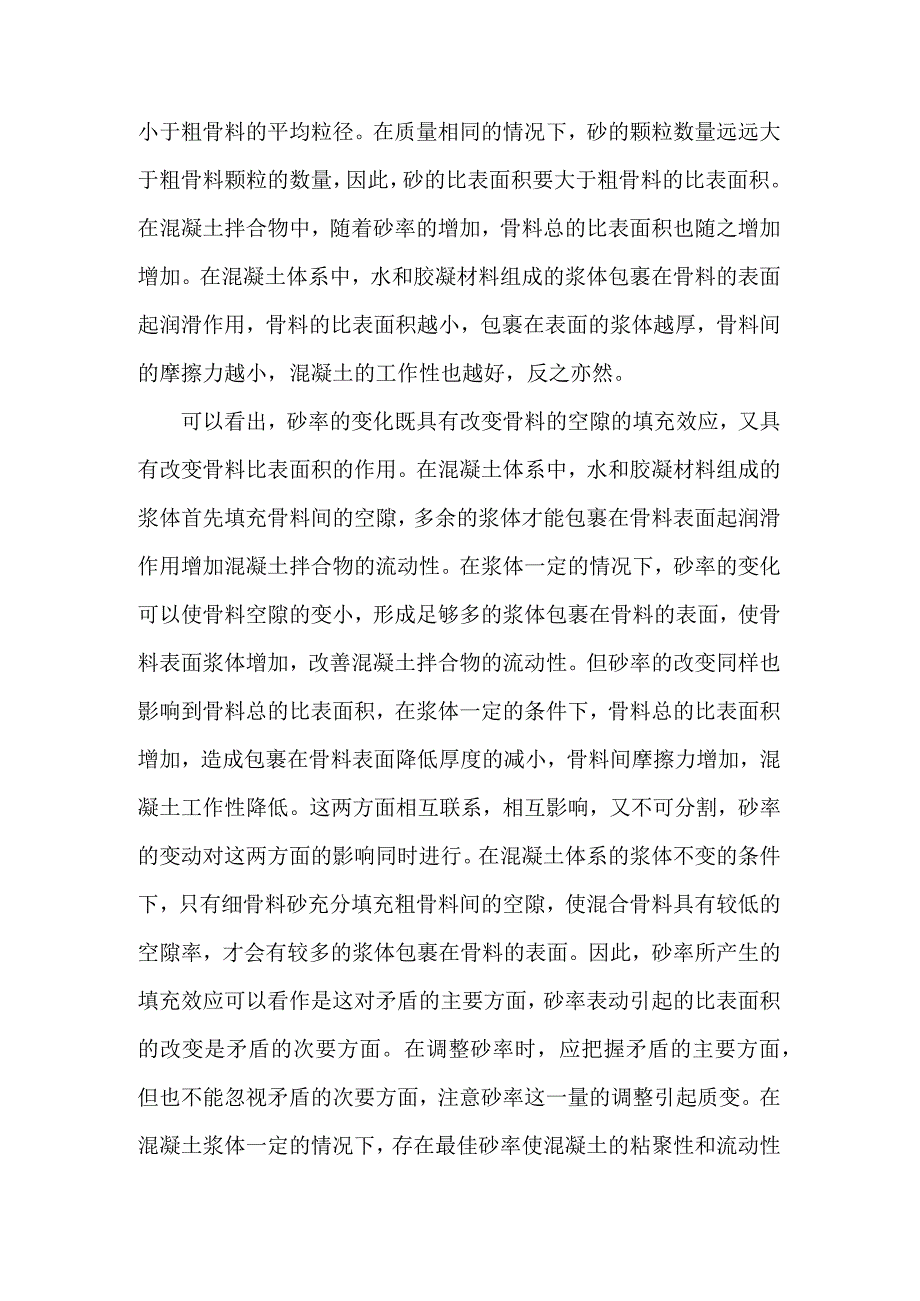

3、，砂的平均粒径小于粗骨料的平均粒径。在质量相同的情况下，砂的颗粒数量远远大于粗骨料颗粒的数量，因此，砂的比表面积要大于粗骨料的比表面积。在混凝土拌合物中，随着砂率的增加，骨料总的比表面积也随之增加增加。在混凝土体系中，水和胶凝材料组成的浆体包裹在骨料的表面起润滑作用，骨料的比表面积越小，包裹在表面的浆体越厚，骨料间的摩擦力越小，混凝土的工作性也越好，反之亦然。可以看出，砂率的变化既具有改变骨料的空隙的填充效应，又具有改变骨料比表面积的作用。在混凝土体系中，水和胶凝材料组成的浆体首先填充骨料间的空隙，多余的浆体才能包裹在骨料表面起润滑作用增加混凝土拌合物的流动性。在浆体一定的情况下，砂率的变化可

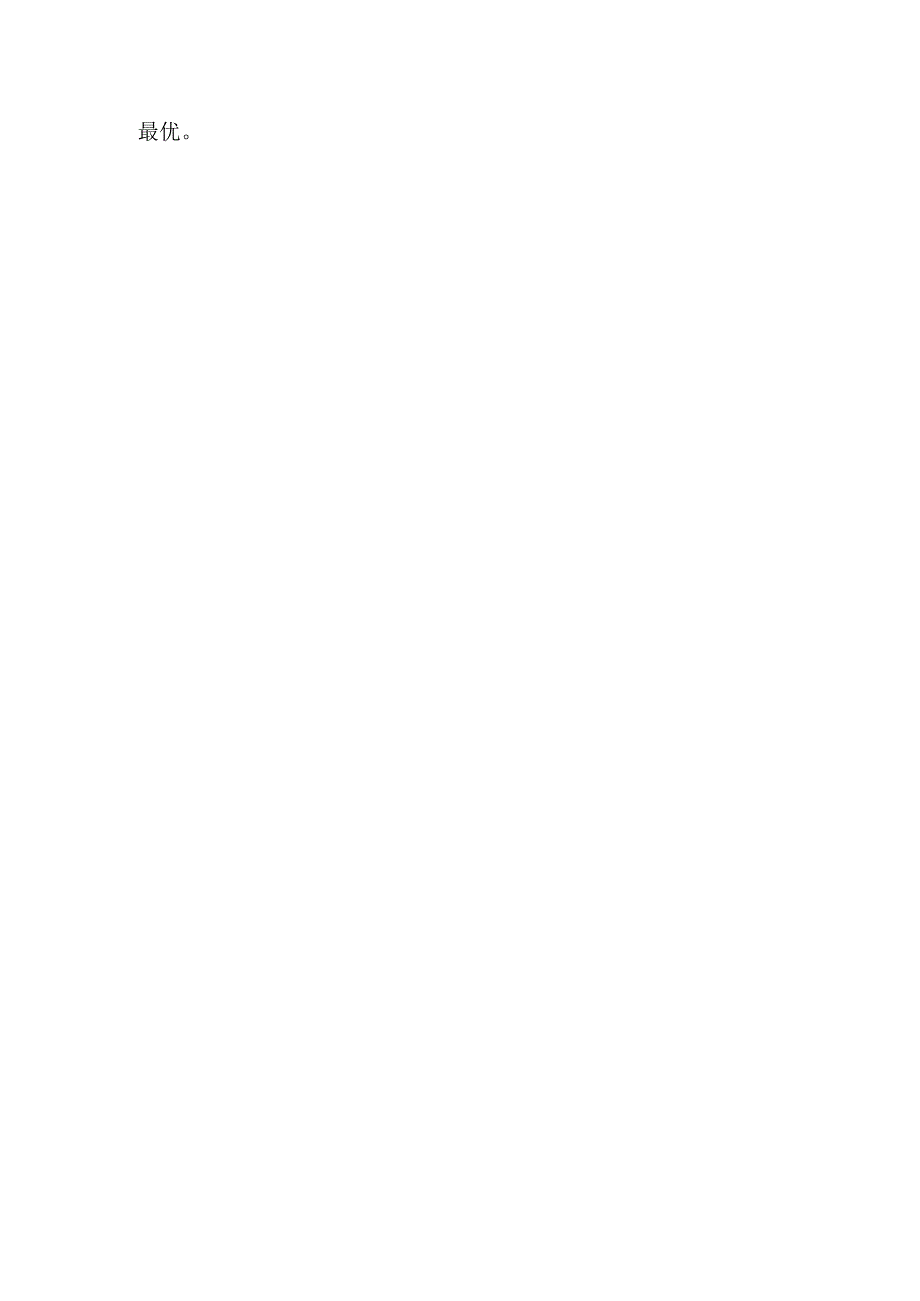

4、以使骨料空隙的变小，形成足够多的浆体包裹在骨料的表面，使骨料表面浆体增加，改善混凝土拌合物的流动性。但砂率的改变同样也影响到骨料总的比表面积，在浆体一定的条件下，骨料总的比表面积增加，造成包裹在骨料表面降低厚度的减小，骨料间摩擦力增加，混凝土工作性降低。这两方面相互联系，相互影响，又不可分割，砂率的变动对这两方面的影响同时进行。在混凝土体系的浆体不变的条件下，只有细骨料砂充分填充粗骨料间的空隙，使混合骨料具有较低的空隙率，才会有较多的浆体包裹在骨料的表面。因此，砂率所产生的填充效应可以看作是这对矛盾的主要方面，砂率表动引起的比表面积的改变是矛盾的次要方面。在调整砂率时，应把握矛盾的主要方面，但也不能忽视矛盾的次要方面，注意砂率这一量的调整引起质变。在混凝土浆体一定的情况下，存在最佳砂率使混凝土的粘聚性和流动性最优。
