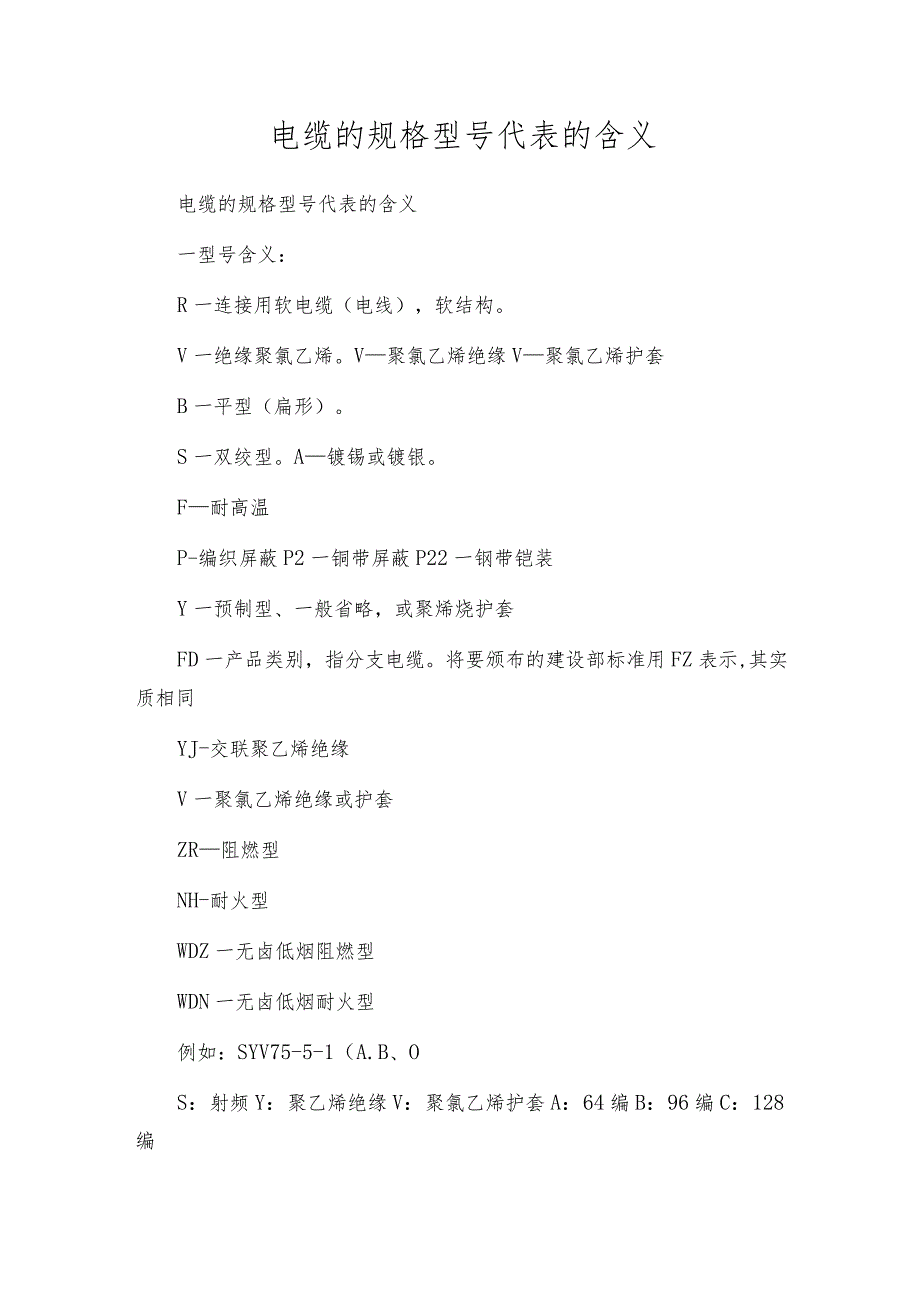

1、电缆的规格型号代表的含义电缆的规格型号代表的含义一型号含义：R一连接用软电缆（电线），软结构。V一绝缘聚氯乙烯。V聚氯乙烯绝缘V聚氯乙烯护套B一平型（扁形）。S一双绞型。A镀锡或镀银。F耐高温P-编织屏蔽P2一铜带屏蔽P22一钢带铠装Y一预制型、一般省略，或聚烯烧护套FD一产品类别，指分支电缆。将要颁布的建设部标准用FZ表示,其实质相同YJ-交联聚乙烯绝缘V一聚氯乙烯绝缘或护套ZR阻燃型NH-耐火型WDZ一无卤低烟阻燃型WDN一无卤低烟耐火型例如：SYV75-5-1（A.B、OS：射频Y：聚乙烯绝缘V：聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5MM1：代表单芯SYW

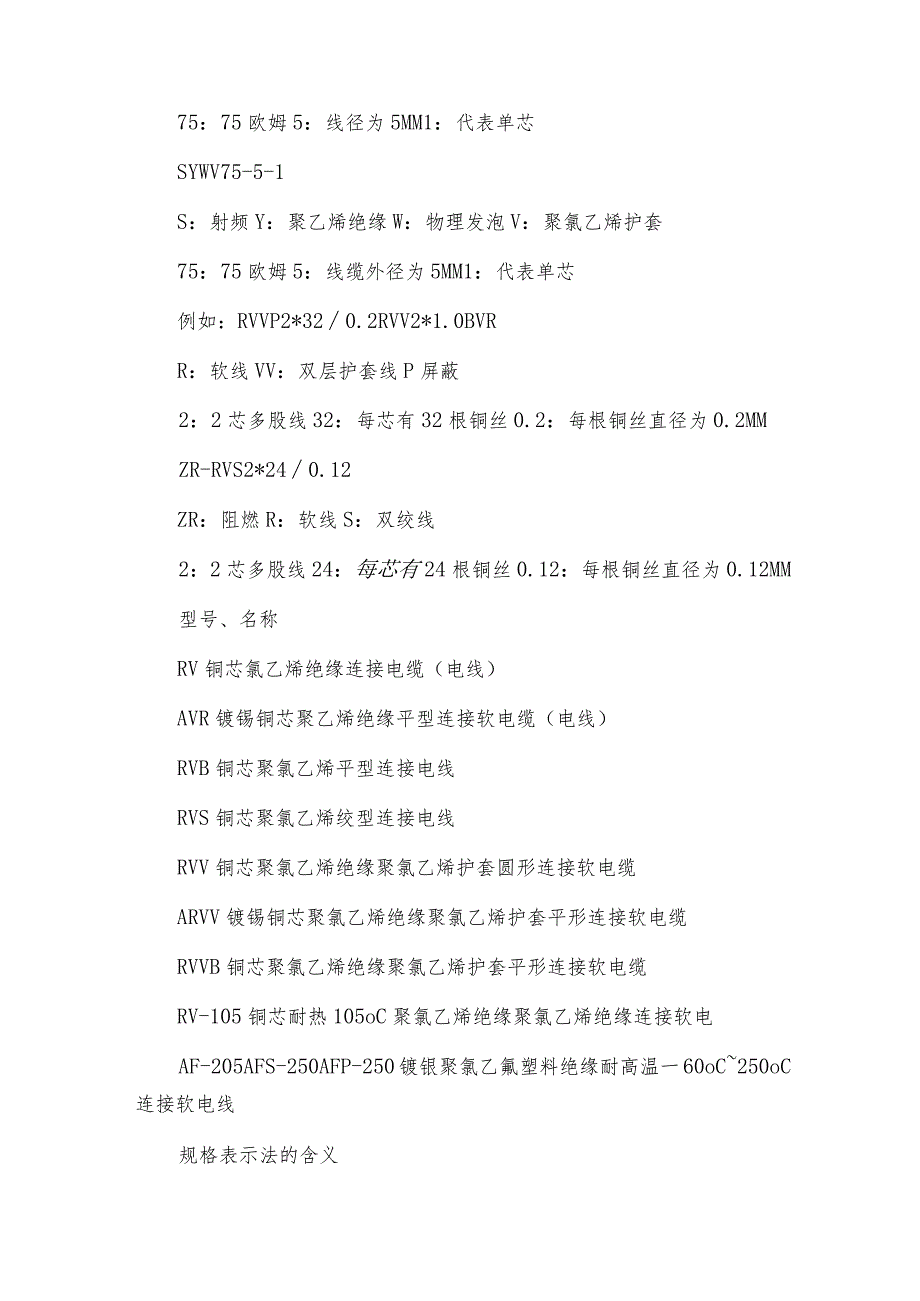

2、V75-5-1S：射频Y：聚乙烯绝缘W：物理发泡V：聚氯乙烯护套75：75欧姆5：线缆外径为5MM1：代表单芯例如：RVVP2*320.2RVV2*1.0BVRR：软线VV：双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MMZR-RVS2*240.12ZR：阻燃R：软线S：双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM型号、名称RV铜芯氯乙烯绝缘连接电缆（电线）AVR镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB铜芯聚氯乙烯平型连接电线RVS铜芯聚氯乙烯绞型连接电线RVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV镀锡铜芯

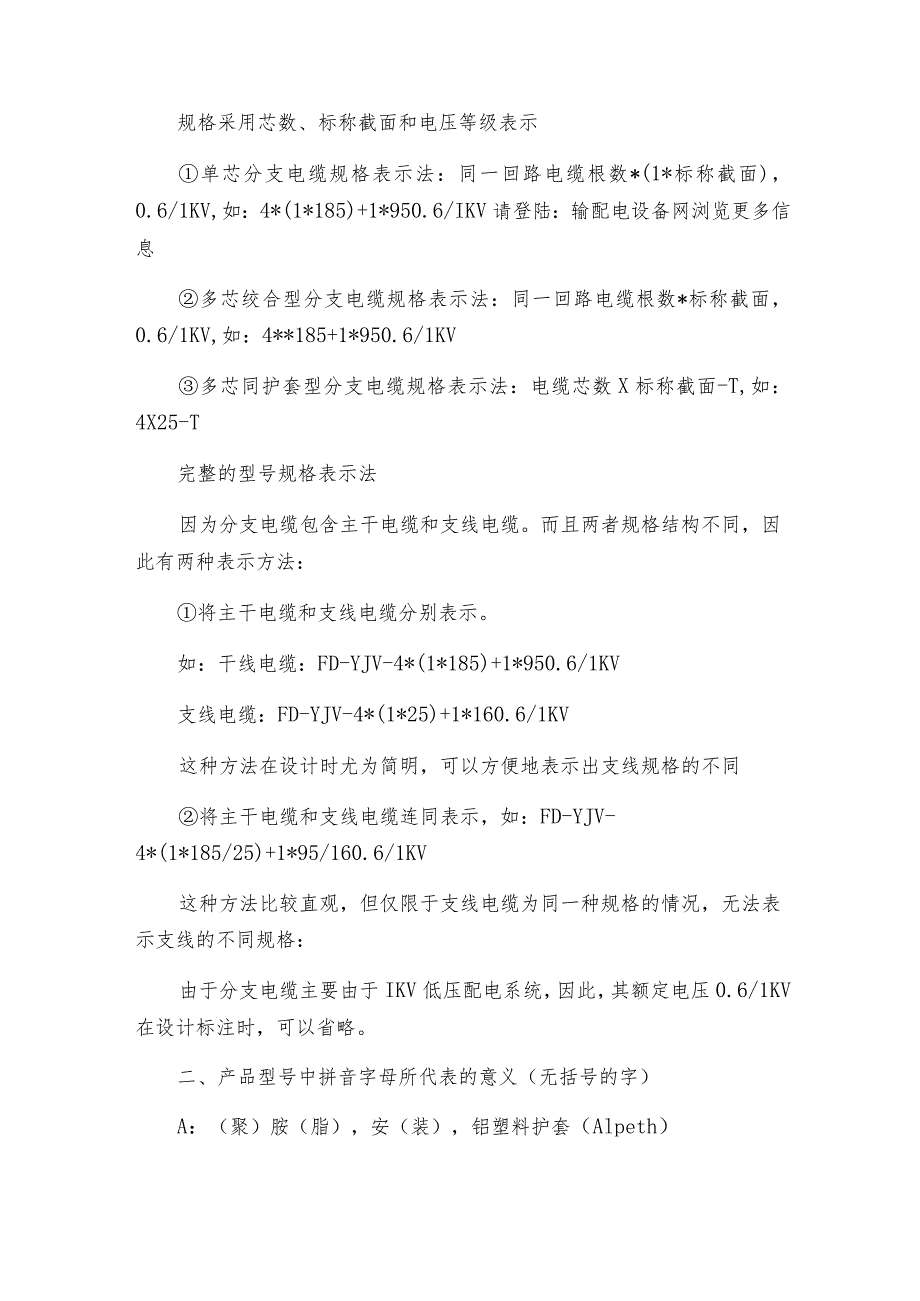

3、聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV-105铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电AF-205AFS-250AFP-250镀银聚氯乙氟塑料绝缘耐高温一60oC250oC连接软电线规格表示法的含义规格采用芯数、标称截面和电压等级表示单芯分支电缆规格表示法：同一回路电缆根数*(1*标称截面)，0.6/1KV,如：4*(1*185)+1*950.6/IKV请登陆：输配电设备网浏览更多信息多芯绞合型分支电缆规格表示法：同一回路电缆根数*标称截面，0.6/1KV,如：4*185+1*950.6/1KV多芯同护套型分支电缆规格表示法：电缆
4、芯数X标称截面-T,如：4X25-T完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。而且两者规格结构不同，因此有两种表示方法：将主干电缆和支线电缆分别表示。如：干线电缆：FD-YJV-4*(1*185)+1*950.6/1KV支线电缆：FD-YJV-4*(1*25)+1*160.6/1KV这种方法在设计时尤为简明，可以方便地表示出支线规格的不同将主干电缆和支线电缆连同表示，如：FD-YJV-4*(1*185/25)+1*95/160.6/1KV这种方法比较直观，但仅限于支线电缆为同一种规格的情况，无法表示支线的不同规格：由于分支电缆主要由于IKV低压配电系统，因此，其额定电压0.6/1
5、KV在设计标注时，可以省略。二、产品型号中拼音字母所代表的意义（无括号的字）A：（聚）胺（脂），安（装），铝塑料护套（Alpeth）请登陆：输配电设备网浏览更多信息B：扁，半，编（织），泵、布、（聚）苯（乙烯），玻（璃纤维），补，平行C：车、醇、采（掘机）、瓷、重（型），船用，蓄电（池），磁充，偿，（黄腊）绸，（三）醋（酸薄膜），自承式D：带，（不）滴（流），灯，电，（冷）冻（即耐寒），丁（基橡皮），镀E：二（层），野（外），对称结构O,乙（丙橡皮）（EPR）F：（聚四）氟（乙烯），分（相），非（燃性），飞（机），泡沫聚乙烯（YF）G：钢、沟、改（性漆）、管、高（压）H：合（金），环（氧漆），
6、焊、花、通讯电缆（用途），H（H型，即分相屏蔽结构），寒J：绞、力口（强），力口（厚），锯，局（用）K：（真）空，卡（普隆），控制，铠装，空心1.：铝、炉、腊（克）、沥（青）、（防）雷、磷M：棉（纱）、麻、母（线）、帽、膜N：（自）粘（性）、泥（炭）、（高阻）尼（线芯）、尼（龙）、耐火0：同轴（结构）P：排、（芯）屏（蔽）、配（线）、贫（泛浸渍，即干绝缘），信号电缆（用途）Q：牵（引车）、漆、铅、轻（型）、气、汽（车），高（强度聚乙烯醇缩醛）R：软、人（造）丝、日用（用途），（耐）热（化）。S：刷，丝，射频（用途），双，钢塑料护层（StaIPeth）,低烟无卤阻燃护套T：铜、梯、特、通、陶、电
7、梯、探U：矿、棉（指石棉），矿用（用途）V：（P）V（C）（聚氯乙烯）W：（地球）物（理）、皱纹护套、无（磁性）、（耐高）温、（野）外、石油（用途）X：橡（力缆）、聚酰胺、橡（皮绝缘）Y：硬，园，油，氧，（耐）油，移动（用途），聚乙烯，压Z：（聚）酯，纸，（电）钻，中型，综（合）YJ：交联聚乙烯绝缘P2：铜带屏蔽ZRK：系列，表示阻燃型控制电缆电线电缆的命名发布时间:2023-6-12阅读（526）次电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/lkV级的所有塑料绝缘类电力电缆。电线电缆的型谱较为完善
8、，可以说，只要写出电线电缆的标准型号规格,就能明确具体的产品，但它的完整命名是怎样的呢？电线电缆产品的命名有以下原则：1、产品名称中包括的内容(1)产品应用场合或大小类名称(2)产品结构材料或型式；(3)产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。2、结构描述的顺序产品结构描述按从内到外的原则：导体一绝缘一内护层一外护层一铠装型式。3、简化在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。案例：额定电压8.715kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(太长了！)“额定电压8.715kV使用场合/电压等级“阻燃”一一强调的特征“铜芯”一一导体材料“交联聚乙烯绝缘”一一绝缘材料“钢带铠装”一一铠装层材料及型式（双钢带间隙绕包）“聚氯乙烯护套”一一内外护套材料（内外护套材料均一样，省写内护套材料）“电力电缆”一一产品的大类名称与之对应的型号写为ZR-YJV22-8.7/15,型号的写法见下面的说明。
